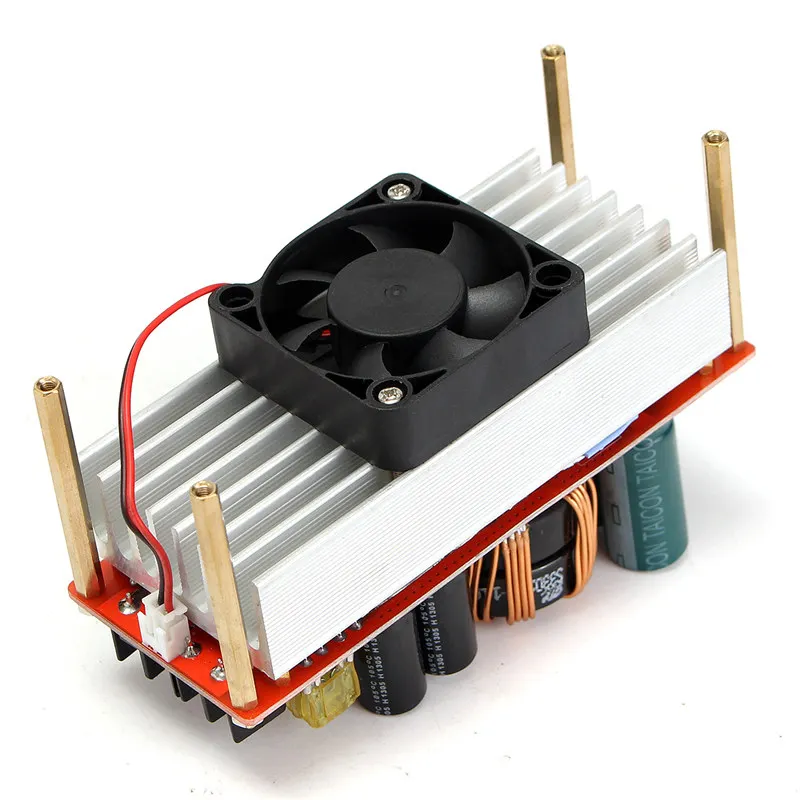

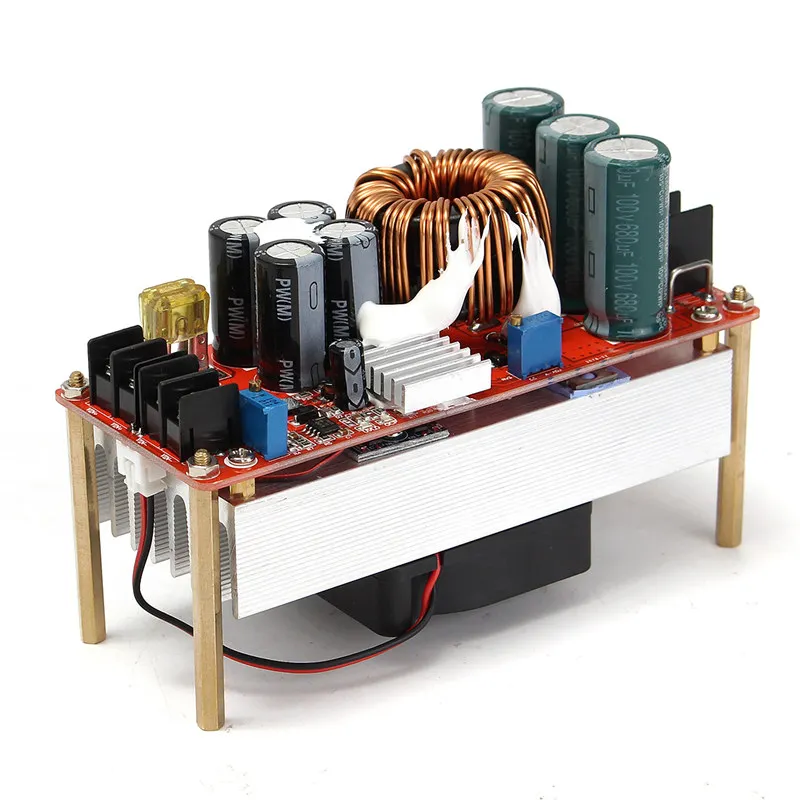

Новый 1500 Вт 30A DC повышающий преобразователь Step up Питание модуль в 10 В 60 из 12 90 в|dc

Новый 1500 Вт 30A DC повышающий преобразователь Step up Питание модуль в 10 В 60 из 12 90 в|dc

Технические характеристики:
Тип: неизолированный Повышающий Модуль (BOOST)
Вход Напряжение: DC10V до 60 В
Макс. Входной ток: 30A (входное напряжение от 10 В до 30 В)
25A (входное напряжение 31 В до 60 В)
Ток покоя: 15 мА (увеличится при преобразовании В 12 В до 20 В)
Выходное напряжение: от 12 В до В 90 в (регулируется, В по умолчанию 19 в)
Макс. Выходной ток: 20A (относящийся к разнице входного и выходного напряжения, большая разница напряжения, меньший выходной ток будет. Пожалуйста, увеличьте тепловыделение, когда ток превышает 15а)
Диапазон постоянного тока: от 0,8a до 20A (+/-0,3a)
Обратная защита входного сигнала: Да (150A MOS)
Ниже Напряжение Защита: да (V8 до 50 В регулируемый, самовосстановление)
Рабочая температура: от-40 ° до + 85 ° (если температура слишком высокая, пожалуйста, увеличьте тепловыделение)
Частота: 150 кГц
Эффективность преобразования: от 92% до 97% (эффективность связана с входным/выходным напряжением, током и разницей напряжения. Чем меньше разница, тем выше будет эффективность)
Защита от перегрузки по току: Да (автоматическая защита при входе более 35 А, и напряжение питания не увеличится)
Защита от короткого замыкания: Да (входной предохранитель 30A)
Способ проводки: клеммы (пожалуйста, используйте большой ток медной проволоки)
Макс. выходная мощность = входное напряжение * Максимальный ток (если вход 12 В в, максимальная выходная мощность = В 12 В * 30A = 360 Вт)
Размер: 130x84x52 мм/5,11x3,3x2,04"

Инструкция:

Напряжение регулировки:
Питание на модуле, не Подключаясь к нагрузке, затем Отрегулируйте потенциометр «V-ADJ» по часовой стрелке для увеличения, против часовой стрелки для уменьшения. Из-за большой емкости выхода, ответ будет медленным при регулировке высокого напряжения на низкое напряжение.
Регулировка тока:
Отрегулируйте потенциометр «CC A-ADJ» против часовой стрелки около 30 кругов, чтобы минимизировать выходной ток перед подключением к нагрузке. Затем Отрегулируйте "CC A-ADJ" по часовой стрелке к текущему значению, которое вам нужно. Если вы используете модуль для зарядки аккумулятора, подключите к выходу после полной разрядки аккумулятора. Потому что, если больше энергии осталось в аккумуляторе, тем меньше будет ток зарядки.
Регулировка низкого входного напряжения:
Если мы установили низкое входное напряжение защиты для 12 В батареи, подключить вход на 10 В напряжения, а затем настроить RV1 (по часовой стрелке, чтобы увеличить, против часовой стрелки, чтобы уменьшить) до UVLO освещает. Теперь напряжение защиты составляет 10 В, то есть, когда напряжение батареи падает до В 10 в, модуль не будет увеличивать напряжение и выходное напряжение будет таким же, как входное напряжение.

Примечание:
1. Выходная проводка не может быть обращена вспять или короткого замыкания.
2, если модуль подключен к индуктивной нагрузке, минимальное входное напряжение должно быть выше (например. 24 В в) и максимальная выходная мощность должна быть ниже (например, 500 Вт).
3, если аккумулятор для хранения, переключатель питания, солнечная панель или электрический генератор используется в качестве источника питания, значение защиты от низкого напряжения должно быть отрегулировано ниже, в противном случае это может привести к повреждению.

Посылка включает:

1 х модуль
