Название: MKS LV8729

Обзор
MKS LV8729 является ультра тихим шаговым двигателем, и хорошо подходит для Nema шагового двигателя, ток которого меньше, чем 1.5A, что делает мотор устойчивым, тихим и точным.
Кроме того, он хорошо работает с MKS ROBIN, MKS GEN, MKS SBASE и RAMPS1.4 плата контроллера на 3d принтере, резьбовой машине, ЧПУ и т. Д.

Отгрузочная ведомость

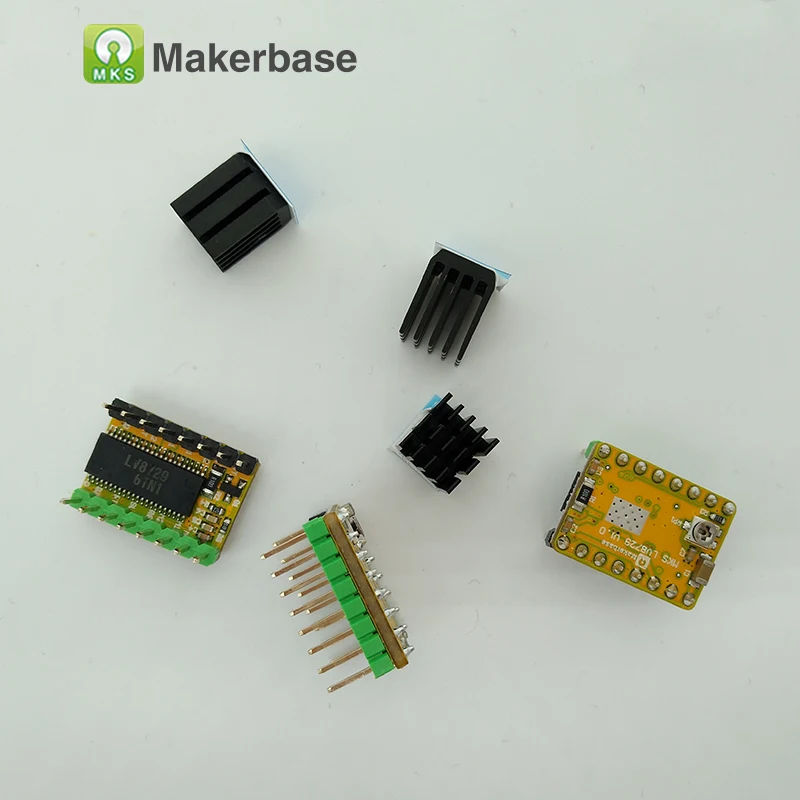

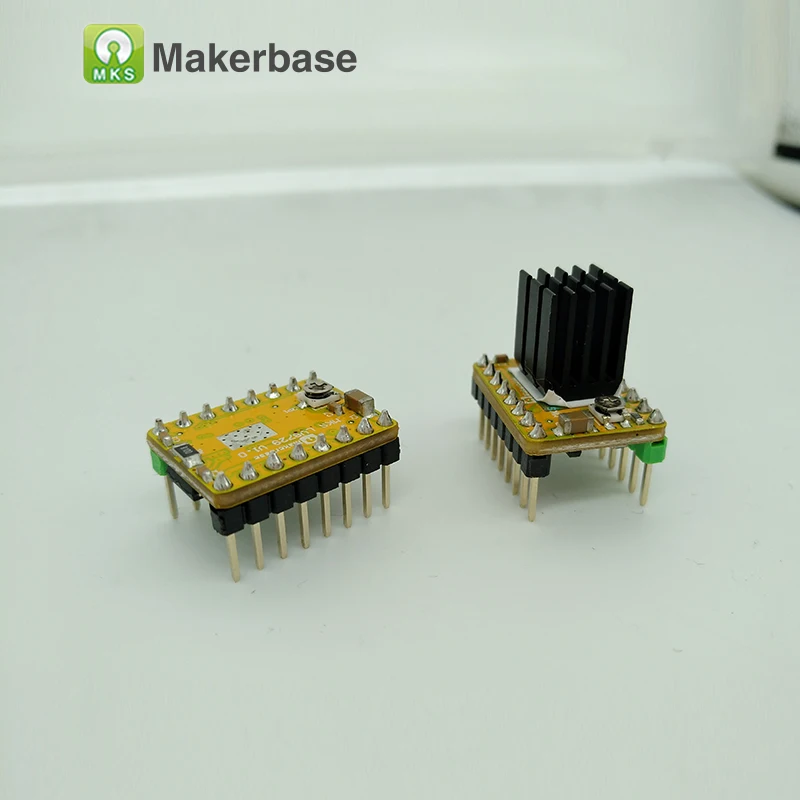

1 шт. * МКС LV8729 (с радиатором)

Особенности
Поддержка 6 V-36 V.
По умолчанию 0.8A, 1.5A Макс. Советуем использовать 1.3A Макс.
Полный микрошаг: 1,1/2,1/4,1/8,1/16,1/32,1/64,1/128.
4-секционный измельчитель для специй с подложкой (печатная плата)

Соединительный направление

МКС Робин

MKS GEN

RAMPS1.4

Меры предосторожности
Пожалуйста, обратите внимание на направление подключения,

Иначе сгорит чип драйвера и плата контроллера.

Microstep настройки
1. Перемычки на плате M1, M2, M3. «Высокий» означает надевать Джемперы, в то время как «низкий» выключен.

Следующим образом:

2. Алгоритм и регулировка драйвера LV8729.
Формула: i = Vref/0,5, Vref по умолчанию 0.4v.тогда как ток 0.8A, 1.5A Макс.

Следующим образом:

3. Пожалуйста, увеличьте ток, вращая потенциометр по часовой стрелке медленно.

В то время как уменьшить путем вращения потенциометра против блокировки.

4. Измерьте ВЕРФ мультиметром.
Предостережения: Пожалуйста, отключите все двигатели, или сгорят драйверы и платы.
Пожалуйста, подключите блок питания, а также USB.
