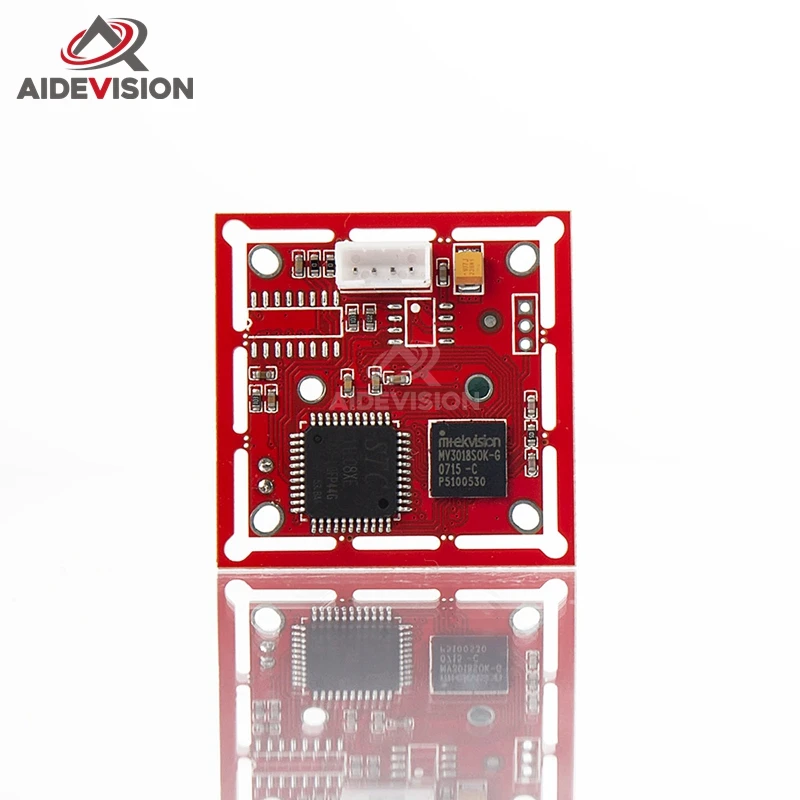

Новый цветной JPEG UART TTL Серийный порт модуль цифровой камеры с протоколом OV528

Новый цветной JPEG UART TTL Серийный порт модуль цифровой камеры с протоколом OV528

JPEG Uart Последовательный порт TTL Модуль камеры

С протоколом связи

Характеристики:

1. Датчик изображения: цветная CMOS

2. Пиксели: 0,3 мегапикселя

3. Разрешение изображения: VGA640 * 480 QVGA320 * 240 QQVGA 160*120

4. Сжатие изображения:JPEG

5. Фокусное расстояние: 2,8 мм

6. Угол обзора: 100 °

7. Минимальный Люмен: 1 люкс

8. Изображение ночного видения: черно-белое изображение

9. Расстояние ночного видения; от 5 до 10 м

10. Интерфейс:TTL

11. Скорость передачи данных: от 9600 до 115200bps

12. Баланс белого: автоматический

13. Экспозиция: Автоматическая

14. Автоматическое управление коэффициентом усиления: автоматическое

15. Рабочая мощность: DC5V

16. Рабочий ток: около 80 мА

17. Рабочая температура: от-10 до 60Градус Цельсия

18. Размер: 32 мм * 32 мм \ 38 мм * 38 мм

19. Объектив по умолчанию: F2.8мм IR 940nm(Разные клиенты имеют различное применение, поэтому 650nm или 850nm объектив может быть опционально)

Объектив 650 нм может обеспечить хорошее и реальное цветное изображение при нормальном освещении или при Белом светодиодном освещении.

850нм объектив может обеспечить более четкое изображение при инфракрасном светодиодном освещении. Но в дневное время некоторые цвета изображения могут быть окрашены.

940nm lens'effect между 650nm и 850nm. Эффект в день лучше, чем 850nm lens, эффект в ночное время лучше, чем 650nm

Мы очень рады дать вам наше предложение о len, если вы не знаете, как выбрать объектив.

Примечания:

1. Мы предоставим тестирование программного обеспечения и протокол связи после оплаты. Если у вас есть другие требования, пожалуйста, сообщите нам заранее.

2. Когда вы тестируете его, если вы хотите изменить скорость передачи данных в Тестируемом программном обеспечении, вам нужно отключить питание, а затем перезапустить камеру.

3. Если вам нужноRS485 или TTLВыход, пожалуйста, сообщите нам заранее.

4. Мы отправим протокол связи по электронной почте, пожалуйста, свяжитесь с нами и предоставьте нам свой адрес электронной почты.

Загрузите протокол и программное обеспечение для тестирования://www.dropbox.com/sh/eye3zu6a4luwksx/AACW76Dwwm4kXqJWi0quVPEAa?dl=0

Размер и интерфейс:

Описание штифта

Штырь VCC 1(Входное напряжение питания):

Входное напряжение питания pin 1, этот штырь должен быть

Подключено к регулируемому напряжению. RS232/

485, TTL: от 4,5 В до 6,5 В постоянного тока, номинальный 5,0 В.

RX pin 2(Серийное получение):

Асинхронный последовательный порт получает pin 2, (RX).

Который подключается к сигналу последовательной передачи (Tx).

И Хост передает данные в модуль через этот pin-код.

TX pin 3(Серийная передача):

Асинхронный последовательный порт передачи pin 3, (TX).

Который подключается к серверу серийного приема (Rx) сигнала.

И Хост получает данные от модуля через этот pin-код.

GND pin 4(Земля):

Заземляющий штырь модуля 4. Этот штырь должен быть подключен к земле.

Тестовое программное обеспечение
