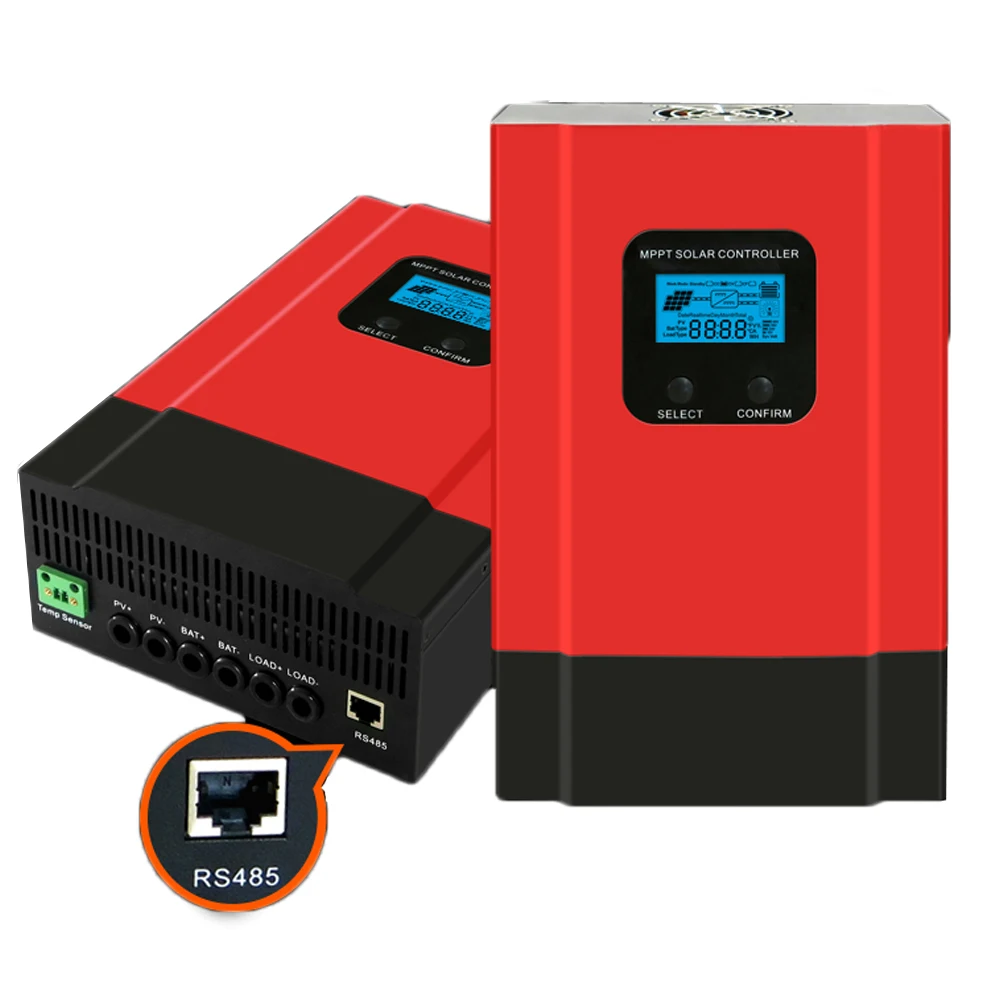

Новый модернизированный eSmart3- 30A MPPT регулятор солнечного заряда 12 В 24 в 36 в 48 в автоматическое управление Подсветка ЖК-дисплей макс. 150 в вход RS485 связь с ПК

Введение:

ESmart3 серия третьего поколения eSmart со слежением за максимальной точкой мощности, контроллер, исходя из eSmart1, eSmart2 серии со слежением за максимальной точкой мощности, контроллер, мы обновляем дисплей с обратной стороны-светильник ЖК-дисплей дисплей, нагрузка способ контроля, а так же возможность подключения, внутренняя структура, уменьшить статическое Автономное потребление в режиме ожидания, энергосбережение и многое другое просто для небольшой системы. И т. д. Он оснащен эффективным алгоритмом управления MPPT для отслеживания максимальной точки мощности PV-массива. Значительно улучшает использование солнечной панели. Его Интеллектуальный ЖК-дисплей и верхний ПК, в основном удобный для клиентов для проверки, записи и настройки параметров. Он широко используется в Автономной солнечной системе, базовой станции связи солнечной системы, бытовых солнечных систем, уличный светильник солнечных систем, поле мониторинга и других областях и т. Д.

Выберите eSmart3, более умный в жизни!

Системы Напряжение:Автоматическое распознавание DC12V/24V/36V/48V

Номинальный ток:20A 30A 40A 50A 60A

Максимальное PV(voc) напряжение:DC150V

1 Высокоэффективный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования всей машины до 98%;

2 12V/24V/36V/48VСистема автоматического распознавания, пользователи могут использовать его в различных системах удобно.

3 максимальное входное напряжение PV:DC150V

4 режима зарядки: три этапа (быстрая зарядка, постоянный заряд, Плавающий заряд). Это продлевает срок службы батарей.

5 Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV, контроль времени, режим PV & Time control.

6uРекомендуемые типы батарей: Затопленные, герметичные свинцово-кислотные, гелевые батареи. Другие типы батарей также могут быть определены.

7 большая часть информации может быть предоставлена ЖК-дисплеем, таким как: номер модели, входное напряжение PV, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, рабочее состояние и так далее.Также информацию о клиенте, такую как название компании, веб-сайт и логотип, можно добавить в программное обеспечение Solar Eagle.

8  RS485 связь, мы можем предложить протокол связи также, это удобно для управления интеграции пользователя.

9 сертификатов CE, RoHS, FCC. Мы можем помочь клиентам одобрить другие сертификаты.

101 год гарантии. И 3 ~ 10 лет продленный гарантийный сервис также может быть предоставлен.

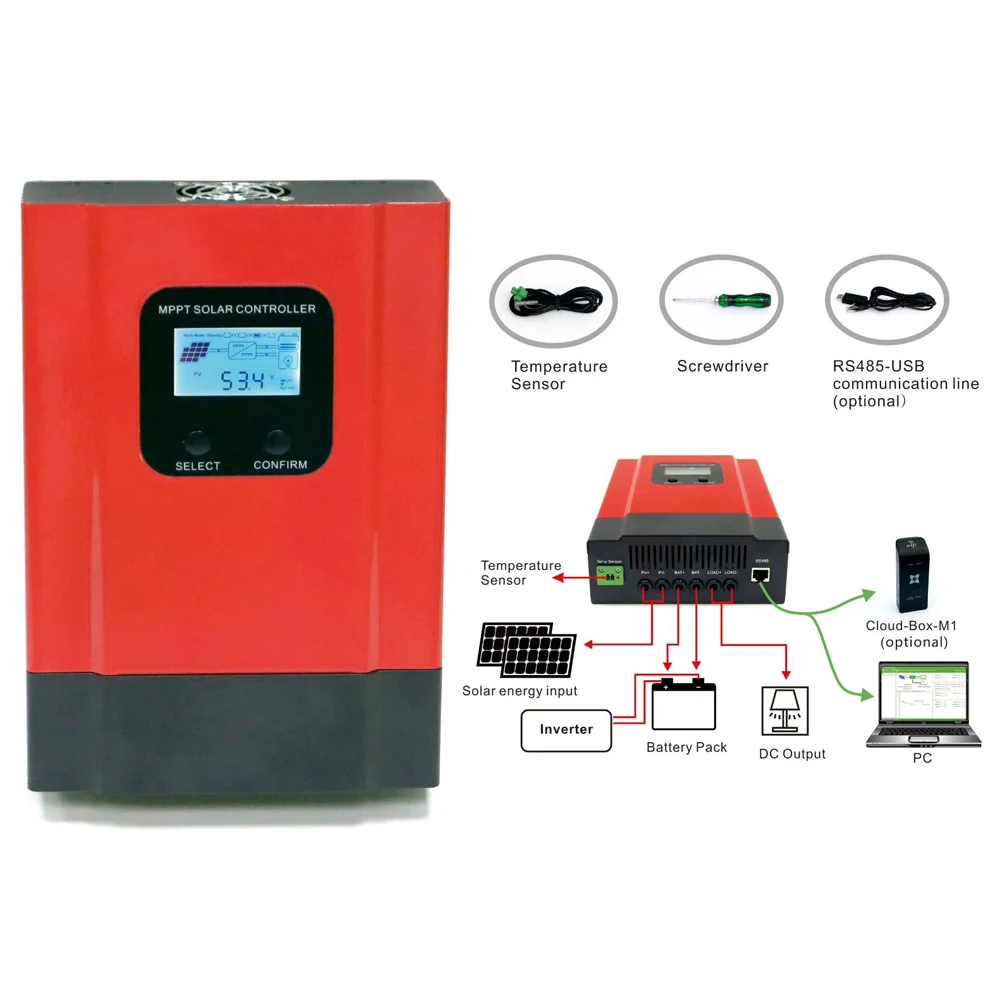

Схема подключения контроллера MPPT:

Отображение и настройка параметров:

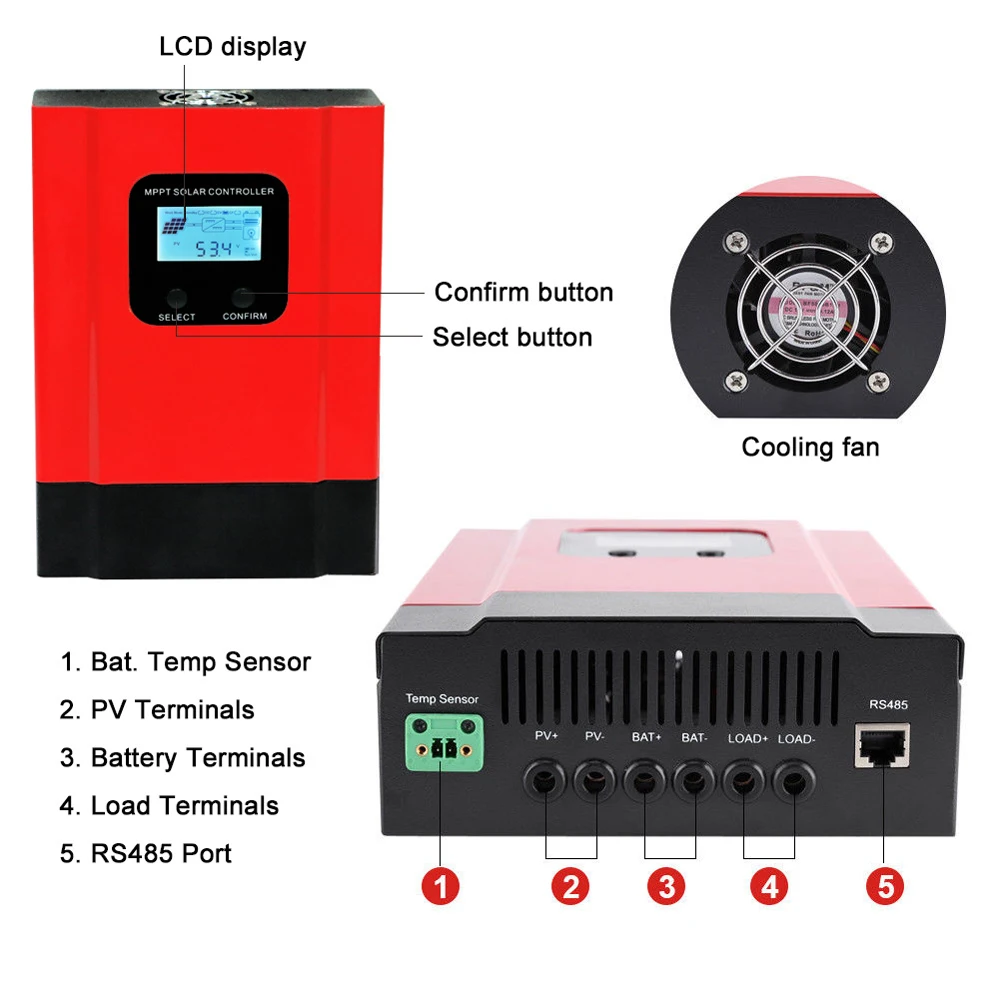

ЖК-дисплей отображения информации

Установите тип батареи и режим контроля нагрузки

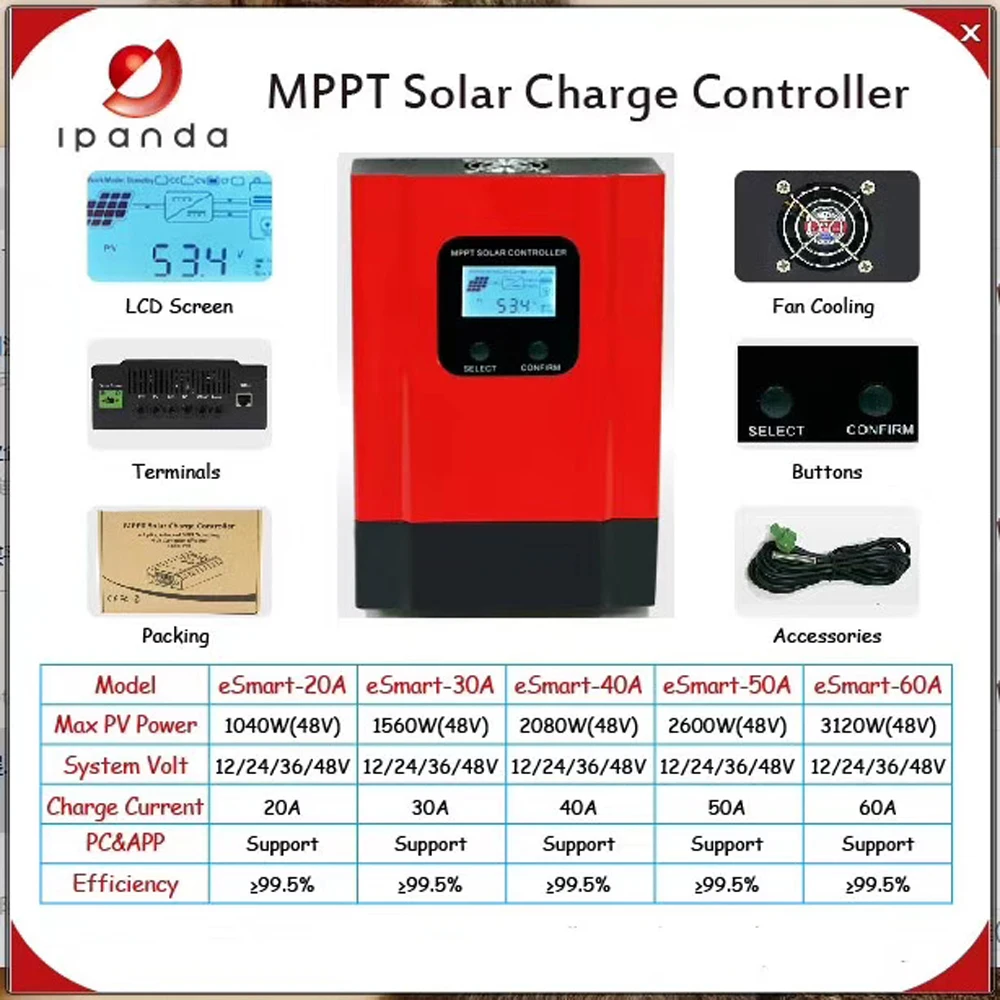

Параметры:

Модель

20A

30A

40A

50A

60A

ESmart3-12V/24V/36V/48V-series

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Слежением за максимальной точкой мощности, эффективность

≥ 99.5%

Системы Тип

DC12V/24V/36V/48V

Автоматическое распознавание

Вход характеристика

PV Макс. Напряжение (VOC)

12V/24V/36V/48V системы

150V

Высокая точка защиты входного напряжения

12V/24V/36V/48V системы

150V

Номинальная PV Мощность

12V система

260W

390W

520W

650W

780W

24V системы

520W

780W

1040W

1300W

1560W

36В тормозной системы

780W

1170W

1560W

1950W

2340W

48V системы

1040W

1560W

2080W

2600W

3120W

Зарядка характеристика

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Метод зарядки

3-этап: постоянный ток (быстрая зарядка)-постоянное напряжение-плавающая зарядка

Выбираемый тип батареи s (по умолчанию используется гелевая батарея)

12V/24V/36V/48V

Затопленный, герметичный свинцово-кислотный, гелевый Аккумулятор

(Другие типы батарей также могут быть определены)

Номинальный ток заряда

12V/24V/36V/48V

20A

30A

40A

50A

60A

Выход разрядки характеристика

Выход напряжения

Исходя из напряжение аккумуляторной батареи

Выходной контроль

Режим включения, режим выключения, режим управления напряжением PV, контроль времени, управление временем PV +

Дисплей/Связь

ЖК-дисплей/верхняя часть ПК (RS485)

Тип системы, напряжение PV, напряжение зарядки, зарядный ток, мощность зарядки, температура

Другое параметры

Функция защиты

Да

Термальность методы

Вентилятор охлаждения

Размер упаковки ДхШхВ (мм)

289*204*101

306*210*120

Вес нетто (кг)

2,3

2,6

Вес брутто (кг)

3

3,5

Тип механической защиты

IP 25
