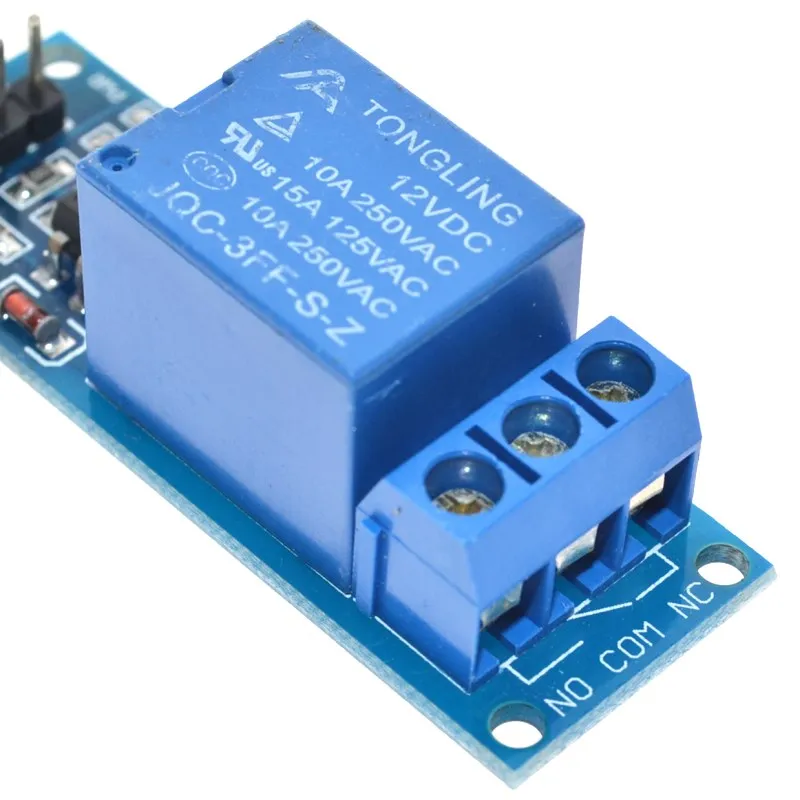

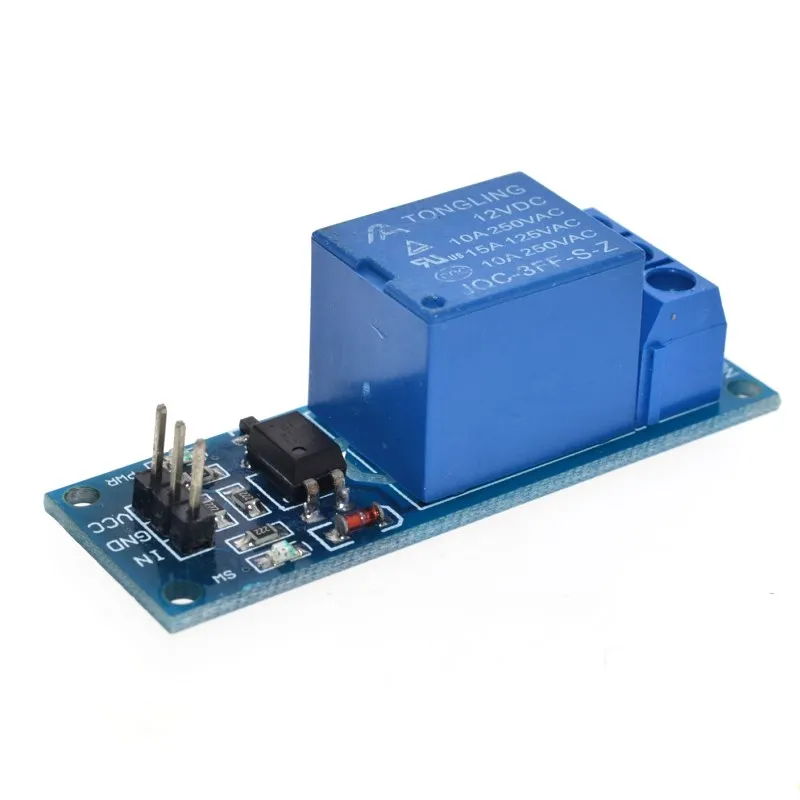

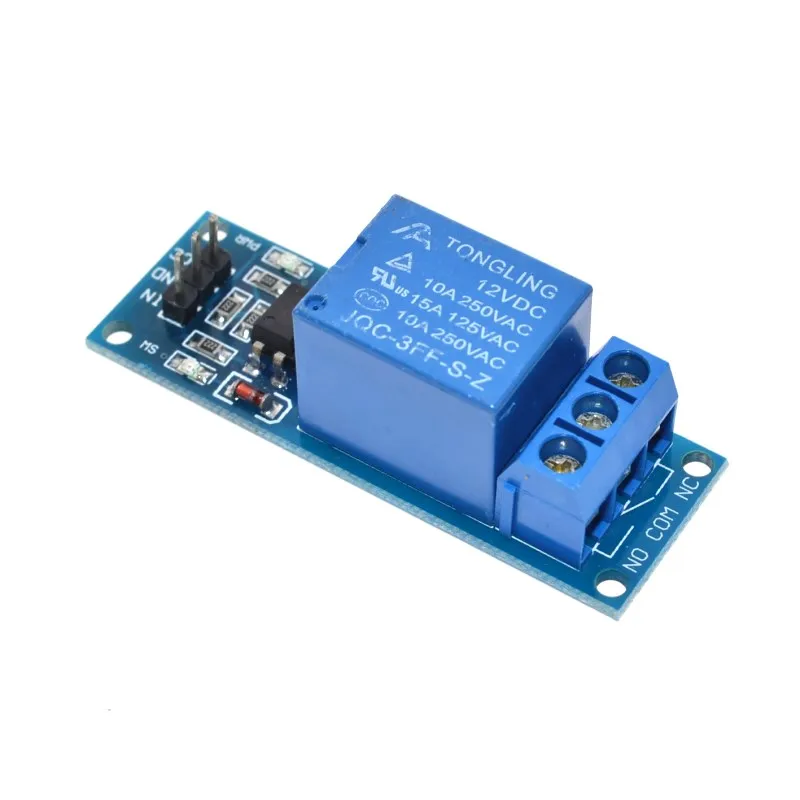

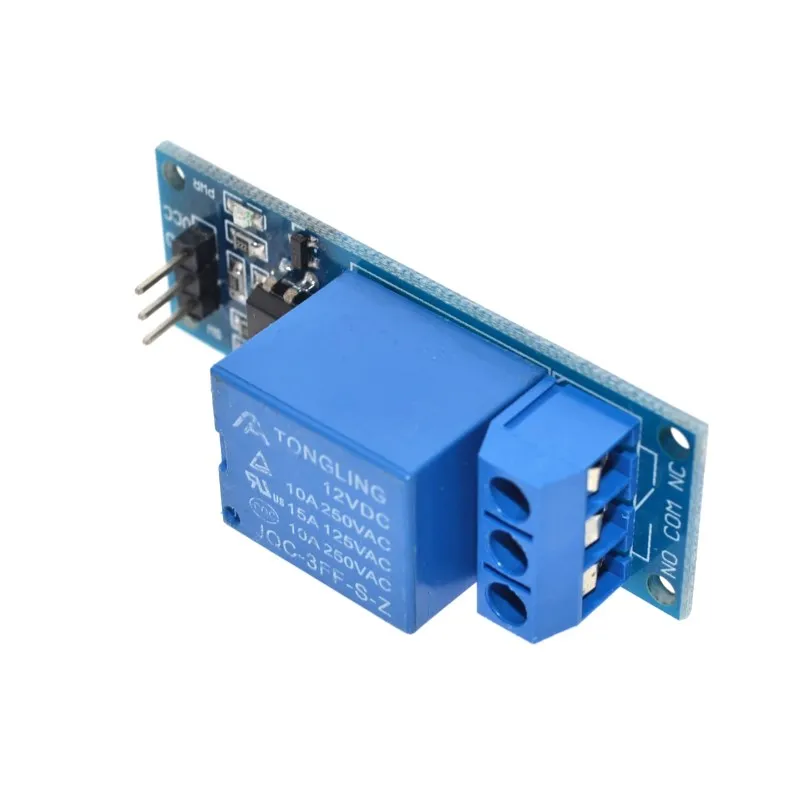

1 канал 12 В релейный модуль с оптическим соединением изоляционное реле MCU Плата

1 канал 12 В релейный модуль с оптическим соединением изоляционное реле MCU Плата

Старт

Конец

Введение продукта:
1, этот модуль соответствует стандартам безопасности, области управления и области нагрузки имеют изоляционный паз;

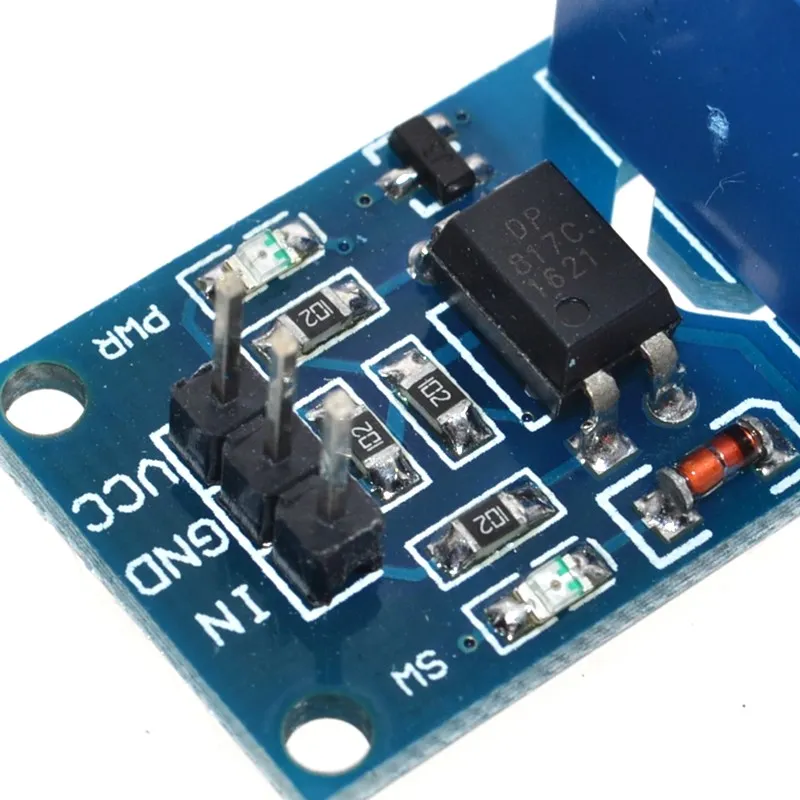

2, модуль изоляции оптической муфты, более надежный, более стабильный;
3, двойная FR - 4 конструкция печатной платы, высококлассный SMT процесс;
4, сосновый le-релейный контроль;
5, есть инструкции по эксплуатации питания и реле, и яркий, отсоедините рассвет;
6. Вход сигнала с сигналом высокого уровня, общий и часто Начинающий проводимость;
7. Реле может непосредственно контролировать все виды оборудования и нагрузки;

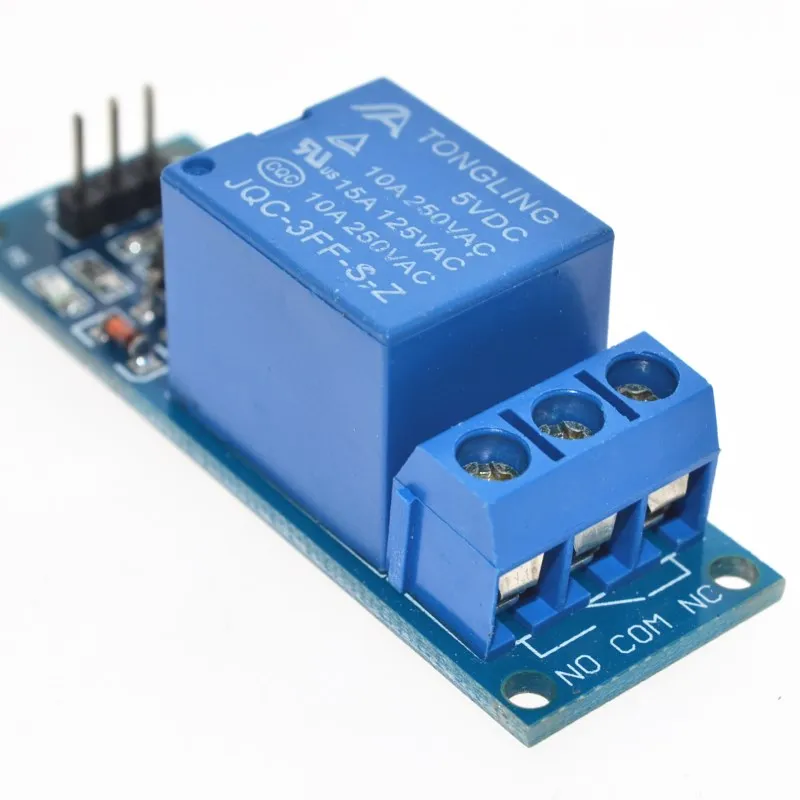

8. Часто открывается нормально закрытый контакт;
9, синяя Клеммная линия KF301 более удобная.
10, Размер модуля: 53 x18x18. 5 мм;Вес нетто: 16 г

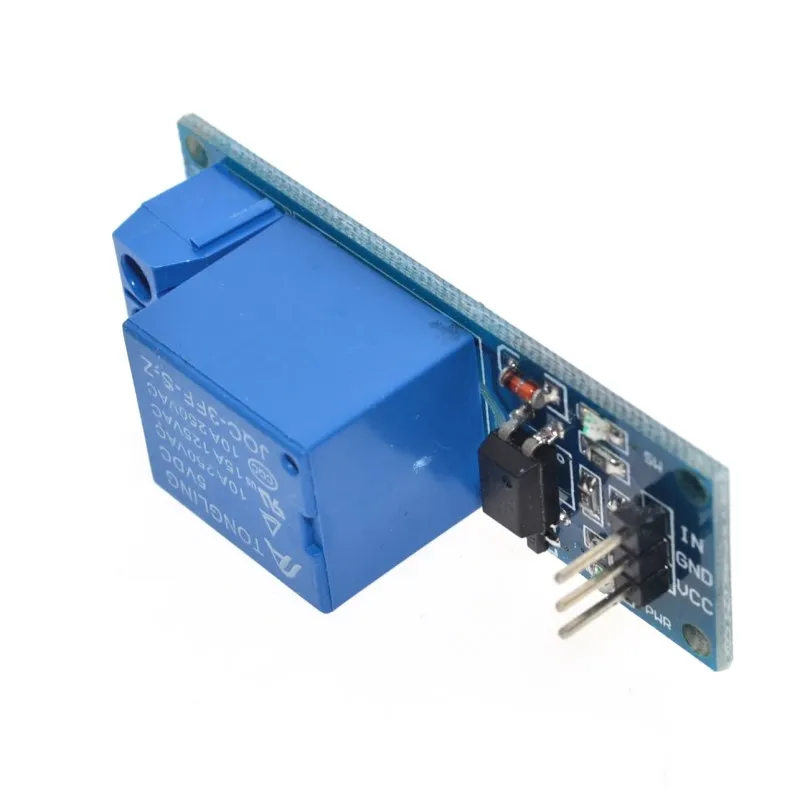

Интерфейс модуля:
Положительный (в соответствии с напряжением реле VCC: подключите источник питания)
GND: подключение питания отрицательное

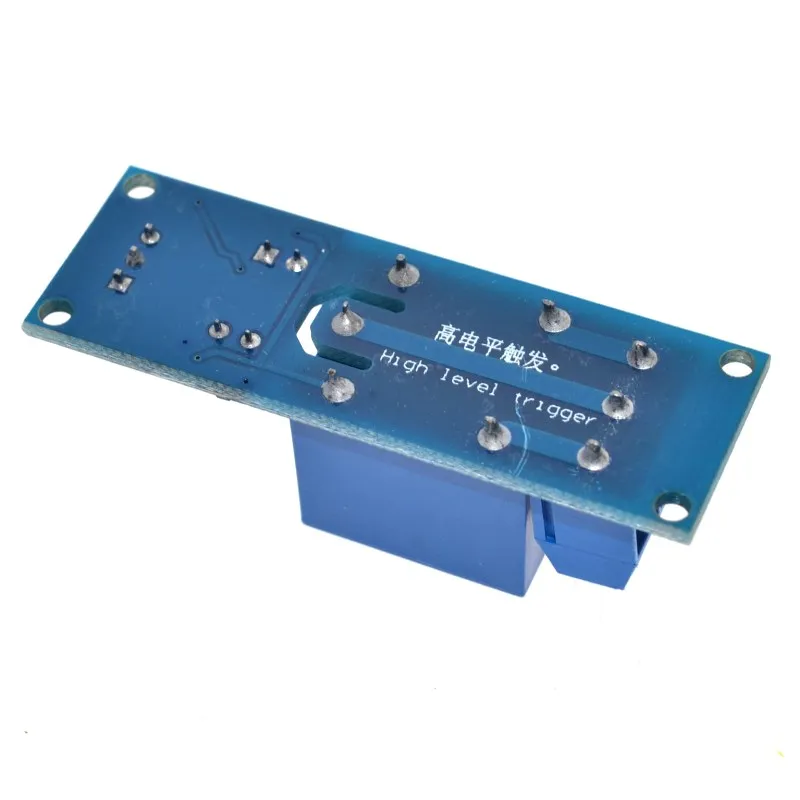

В: релейный модуль (эффективный) высокого уровня триггерный сигнальный триггер
Высокий уровень и низкий уровень значение:
Триггер высокого уровня относится к использованию анодного напряжения на канале соединения VCC триггера и триггера конца, когда сторона триггера имеет положительное напряжение или триггерное напряжение, когда реле выключено.
Низкий уровень триггера относится к использованию отрицательного напряжения на GND способ подключения триггера и триггера конца, когда сторона триггера имеет 0 v низкое напряжение или напряжение, чтобы может триггера, реле выключено.

Электрические параметры:
Версия напряжения, статический ток, рабочий ток, триггер напряжения, триггер тока
5 В4ма 65 мА2-5 В2 мА
9 в5 мА45ма4-9 в3 мА
12 В5,5МА 42ма4-9 в 3 мА
24 В12 мА35мА8-24 В3 мА
Контактная мощность реле: 10A250 В(AC) или 30В30AМаксимальная грузоподъемность (теория) (постоянный ток)

Подключение питания переменного тока под 1500 Вт, Dc до 200 Вт
