1000 Вт сетчатый инвертор для солнечной панели 18 в 36 В функция MPPT переменного тока

1000 Вт сетчатый инвертор для солнечной панели 18 в 36 В функция MPPT переменного тока

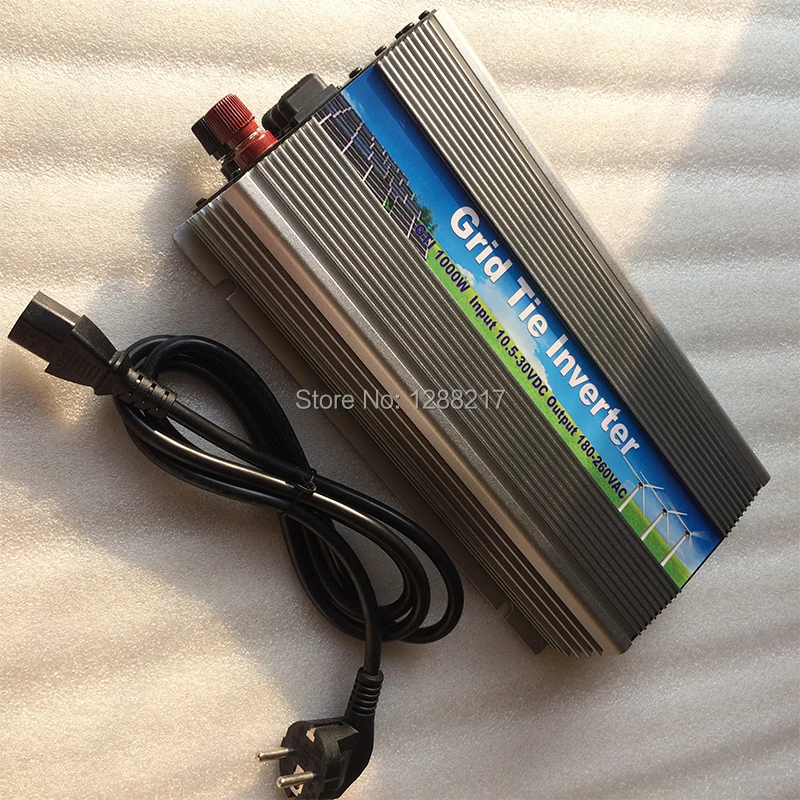

1000 Вт сетевой инвертор для солнечной панели 18V36V, функция MPPT, DC 10,5 ~ 28V к AC 110V220V Чистая синусоида микро на сетке галстук инвертор

Вход и выход

1. Входное напряжение постоянного тока

Вход Диапазон напряжения: 10,5 V постоянного тока до 28VDC для GTI-500,

Диапазон входного напряжения: от 22 в до 50 В постоянного тока для WV-500,

Солнечная панель: рекомендуется использовать мощность более 30 Вт, стандартное напряжение17,5 V PV панель для GTI-500И36V PV панель для WV-500.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

2. Выход переменного тока:

 Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока.:180 в-260 В

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока.: 90 В-140 в

Описание продукта:

1. Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

2. Угол переменного тока 0 с высокой точностью автоматического обнаружения

Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

3. Синхронная высокочастотная модуляция

В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (Т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

4. Чистый синусоидальный выход

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

5. Функция автоматического зондирования солнечной яркости

Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Используется более удобно.

6. Питание автоматически блокируется (APL)

В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.

7. Максимальное отслеживание точки мощности (MPPT)

Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода.

8. Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируется к любой нагрузке.

9. Постоянный ток, Постоянная мощность

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

10. Автоматически выключается, когда выходная мощность неисправности

Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход.

11. Предельная защита тока

Предел тока

12. Стек несколько машин

13. Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.

14. Высокочастотный высокий коэффициент конверсии

Адаптация высокочастотного преобразователя, выход более эффективный.

Спецификация:

Модель

GTI-1000

WV-1000

Рекомендуется использовать солнечные панели

1250Wp

Максимальный входной ток постоянного тока

65A

56а

Максимальная выходная мощность переменного тока

1000 ватт

Макс. Входное напряжение открытого замыкания постоянного тока

30.2VDC

50VDC

Диапазон входного напряжения постоянного тока

10,5-28V

22 ~ 50 В постоянного тока

Максимальный коэффициент выходной мощности

0,99

Входное напряжение постоянного тока защита от обратного напряжения

Предохранитель

Диапазон выходного напряжения переменного тока

(120V версии: 90 ~ 140VAC)(230V версии: 180 ~ 260VAC)

Частотный диапазон переменного тока

45-53 Гц/55-63 Гц

Общий выходной ток

Гармонические искажения

THDIAC <5%

Фаза переменного тока

<0.5%

Islanding защита

VAC;f AC

Защита от короткого замыкания на выходе

Ограничение тока

Показать

Светодиодный режим: Инструкция по питанию; Инструкция по напряжению; Инструкция по частоте переменного тока; Инструкция по перенапряжению

Установка

Настенный подвесной

Охлаждение

Вентилятор

Способ связи

60 кГц модуляция, линия электропередачи-ток связи

Мощность в режиме ожидания

<1 Вт

Ночная мощность

<1 Вт

Диапазон температуры окружающей среды

-25 ℃ ~ 60 ℃

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Помехи системы питания

EN61000-3-2 EN60950-1

Сетевой тест

DIN VDE 1026

N.W (каждый инвертор)

2,5 кг

G.W (каждый инвертор)

3 кг

Каждый размер инвертора (Д x Ш x В)

39x21x11, 3 см

Размер внутренней коробки (Д x Ш x В)

42x31,5x36,5 см (1 шт.)

Режим подключения:

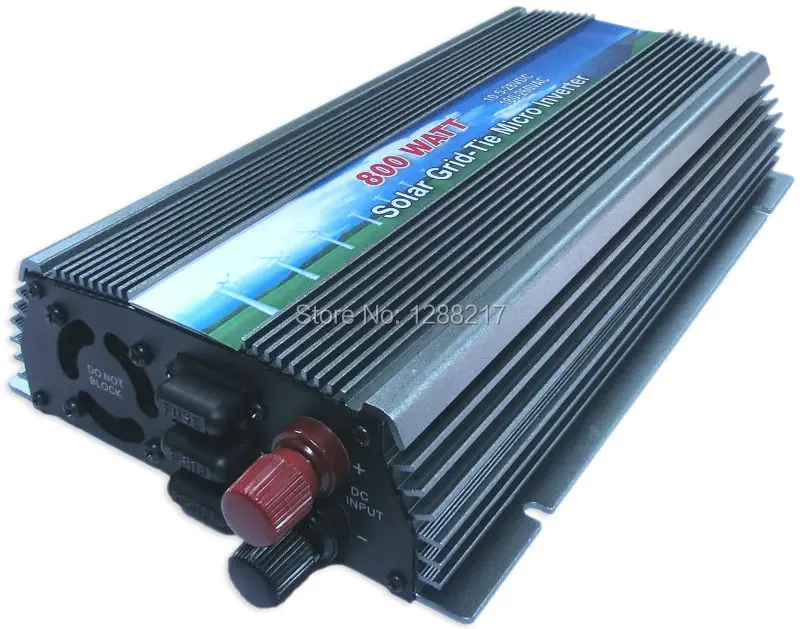

1. Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рис. 1

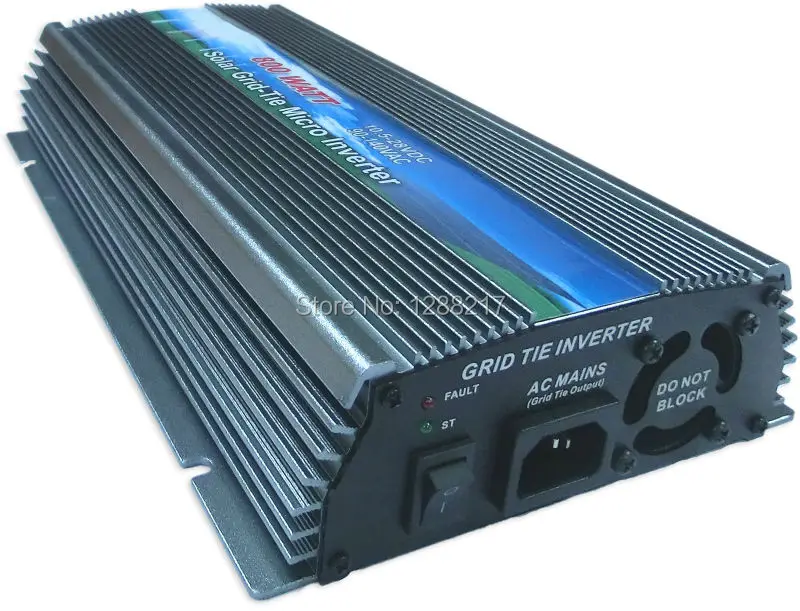

2. Розетка переменного тока: подключение к сети. Поместите сторону шнура переменного тока, который имеет отверстия в инверторе с 3 ногами, розеткой и другой стороной шнура переменного тока для домашнего 3Pin выхода переменного тока. Показано на рис. 2.

Рис. 2 рис. 3

Использование стека

Для того, чтобы достичь более высокой мощности требований к использованию, этот продукт может быть уложены, таких, как: 4-х цельные inverter1000W укладка может достичь 4000 Вт. И количество укладки не ограничено. Используется как показано на рис. 4:

Рис. 4
