ОПИСАНИЕGSM/GPRS/GPS Щит (B), Arduino Щит на Основе SIM808обзор

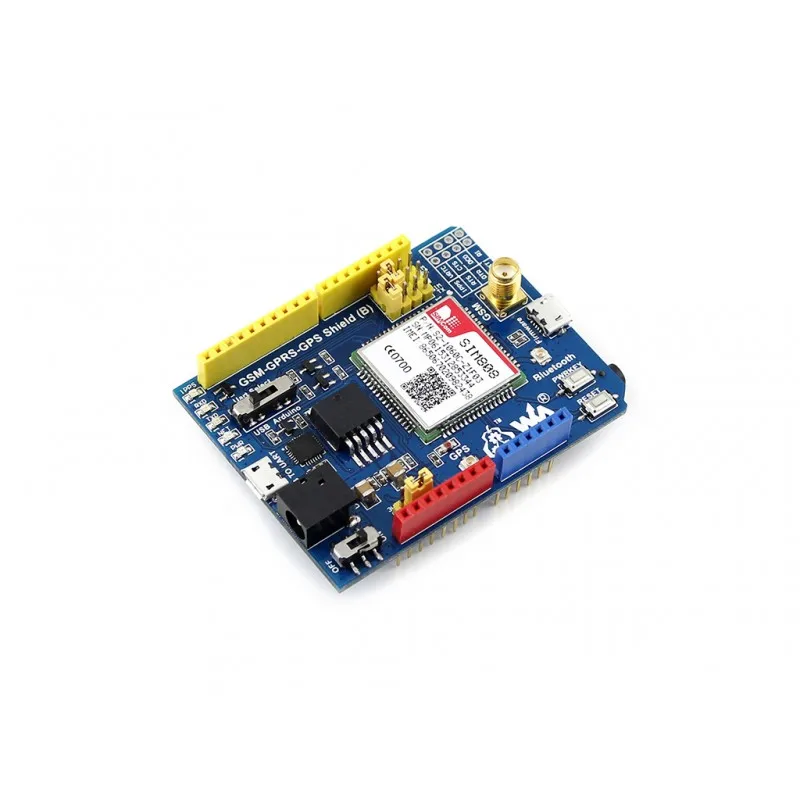

GSM/GPRS/GPS Щит (B)Arduino щит на основе Quad-band GSM/GPRS/GPS модуль SIM808.

особенности

общие

Arduino связи, совместимость с ООН, леонардо, NUCLEO, XNUCLEOна борту USB К UART преобразователь CP2102 UART отладки5 х Светодиоды для индикации модуль рабочий статусна борту преобразователь уровня напряжения, поддерживает как 3.3 В и 5 В системыСИМ слот для карт 1.8 В/3 В СИМ-картыскорость передачи данных авто обнаружения (1200bps ~ 115200bps)Bluetooth 3.0,поддержка передачи данных через BluetoothRTC с интерфейсом питаниявозможность обновления прошивки через USBуправление через НА команды (3GPP TS 27.007, 27.005 и SIMCOM УВЕЛИЧЕННЫЕ НА Командах)поддержка SIM application toolkit: GSM 11.14 Release 99рабочее напряжение: 6 ~ 12 Врабочая температура:-40 ° C ~ + 85 Cтемпература хранения:-45 ° C ~ + 90 C

GSM/GPRS

группаGSM 850/EGSM 900/DCS 1800/PCS 1900 МГцQuad-band авто поисксовместимость с GSM phase 2/2 +мощность излучениякласс 4 (2 Вт GSM 850/EGSM 900 МГц)класс 1 (1 Вт DCS 1800/PCS 1900 МГц)GPRS связиGPRS мульти-слот класс 12 (по умолчанию)GPRS мульти-слот класс 1 ~ 12 (настраивается)GPRS данных функцияDownlink скорость: макс 85.6 кбитскорость передачи: макс 85.6 кбитсхемы кодирования: CS-1 \ \ \ \ CS-3 CS-2 \ \ CS-4поддерживает PAP (Password Authentication Protocol) для PPP соединениевстроенный протокол TCP/IPподдержка PBCCHподдержка CSD скорость передачи: 2.4/4.8/9.6/14.4 кбит/споддержка USSDSMSподдержка: MT/MO/CB/Текст/PDU режимSMS хранения: СИМ-картыаудиоголос кодирования/декодирования режим: Половинной Скорости \ \ Полный Курс \ \ Enhanced Full Rate \ \ Адаптивная мути скоростьподдержка эхоподавленияподдержка шумоподавление

GPS

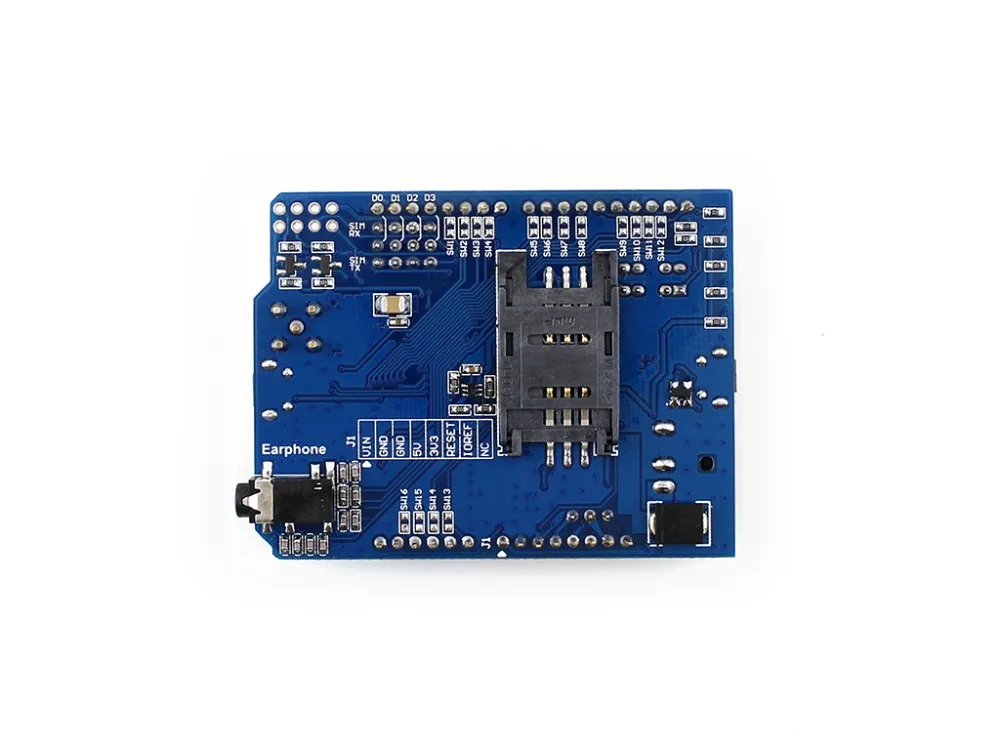

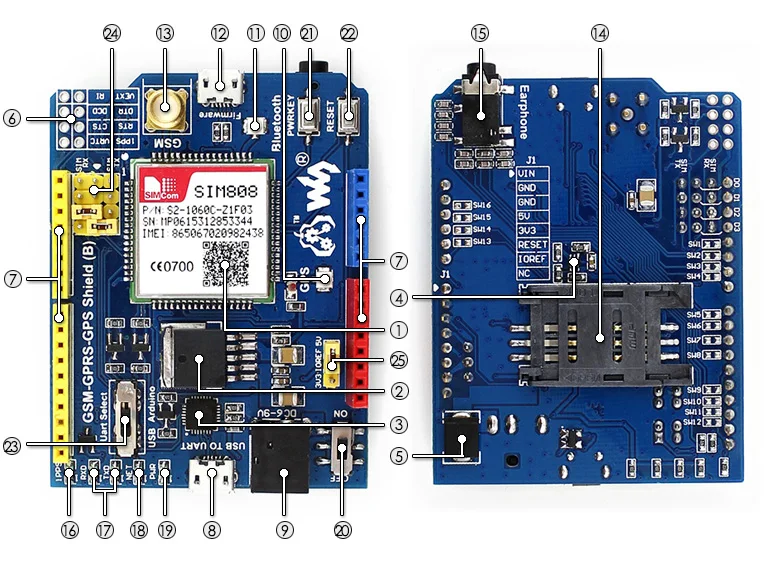

тип приемника22 каналов слежения66 каналов сбораGPS L1 C/A кодчувствительностьнаблюдают:-165 дбмхолодные начинается:-148 дбмTime-To-First-Fixхолодные начинается: 30 s (тип.)горячий старт: < 1 sтеплый начинается: 28 sточностьгоризонтальное положение: < 2.5 м CEPчто \ ' ы на БортуSIM808 модульMIC29302 чип питанияCP2102:USB К UART преобразовательSMF05C:TVS диод1N5408:на борту выпрямительSIM808 функциональные контактыArduino расширение разъемUSB TO UART интерфейсразъем питания ПОСТОЯННОГО ТОКАGPS антенна разъемBluetooth разъем антенныобновление прошивки интерфейсGSM антенна разъемСИМ слот для карт3.5 мм для наушников/микрофонаиндикатор состояния GPSCP2102 UART Tx/Rx индикаторЧИСТАЯ индикатор:мигает быстро, когда модуль запускаетсямигает медленно после GSM регистрация успехаиндикатор питаниявыключатель питанияSIM808 кнопки управления:нажмите кнопку и удерживайте в течение 1 s, для запуска/останова SIM808кнопка сбросаUART переключатель выбора,выберите управление SIM808 через:CP2102флажки UART Arduino интерфейсSIM808 UART конфигурация:SIM_TX: SIM808 UART TXSIM_RX: SIM808 UART RXIOREF выбор мощности:настроить UART уровень напряженияфотографии

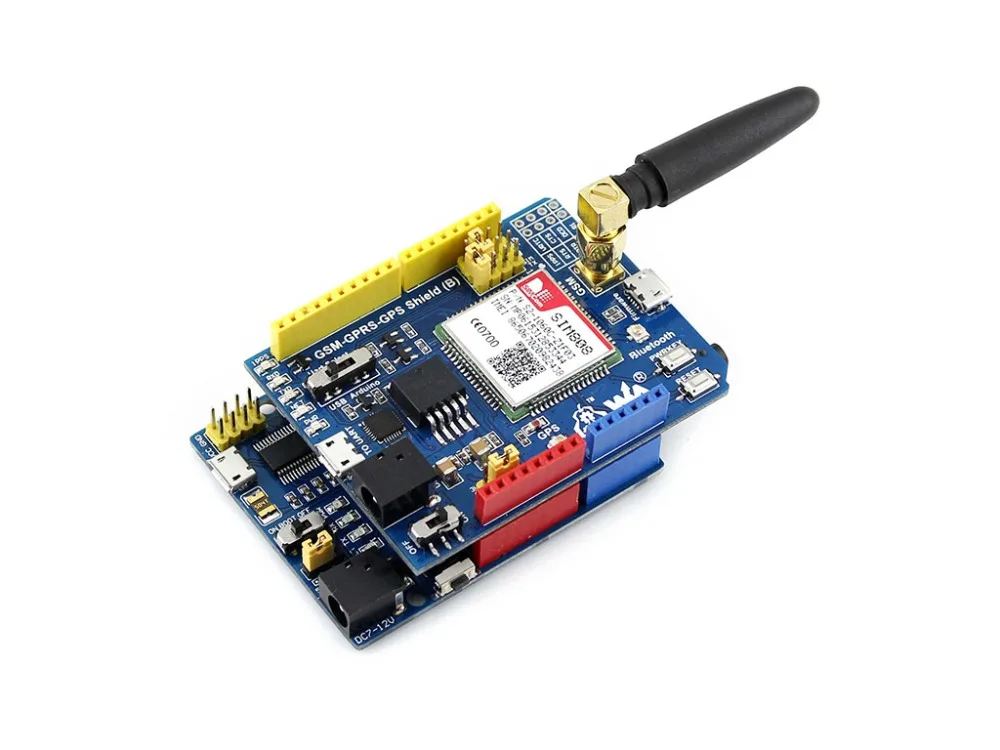

примечание: ООН ПЛЮС в фото НЕ входит.

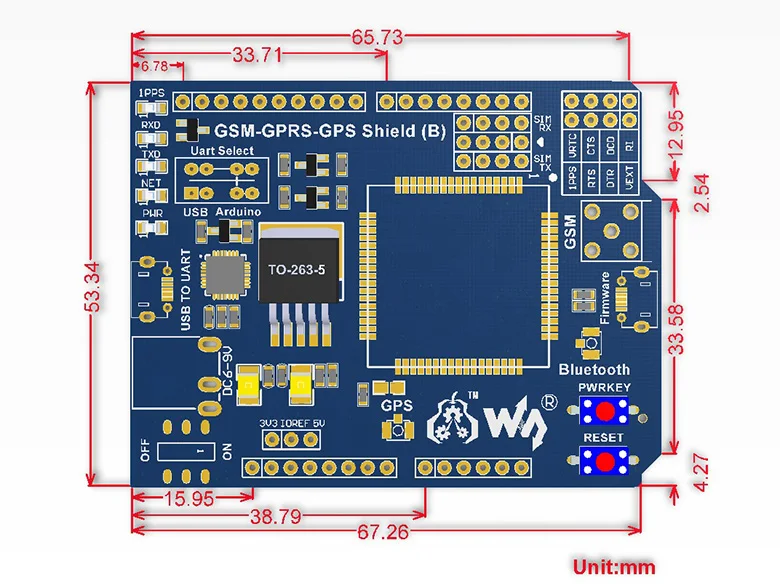

размерыРесурсы для развития

вики:waveshare.com/wiki/GSM/GPRS/GPS_Shield_ (B)

СОДЕРЖАНИЕ ПАКЕТА

вес:0.256 кг

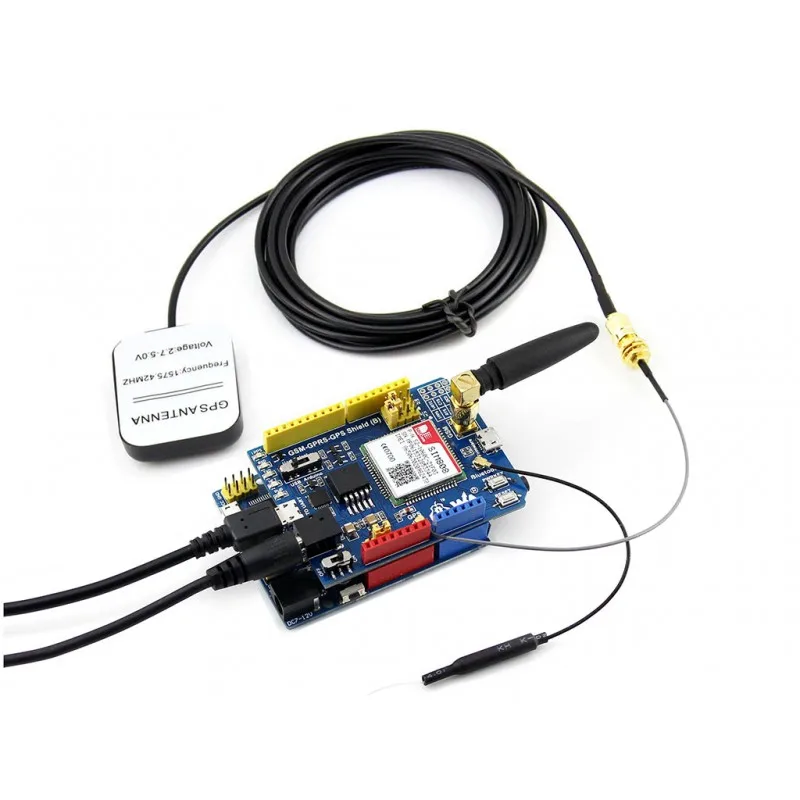

GSM/GPRS/GPS Щит (B) x 1GSM Антенна × 1GPS Внешняя Антенна (В) × 1Bluetooth Антенна × 19 В адаптер питания × 1USB типа плагина к микро-кабель x 1
