EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA Развития Борту + 13 Дополнительные Модули Наборы = Openep3c5 с

привет,
ваш заказ составляет менее $8, мы объединены отправить China Post Обычных Малых Пакетов Plus.
нет отслеживания информации, как правило, прибыл в вашей стране 40-70 дней, мы не принимаем спора,
если вы не ждете, рекомендуется приобрести заказ более чем на $8,


ваш заказ более чем на $8, мы объединены организовать для вашей Зарегистрированной Воздушной Почтой Столба Кита,
иметь отслеживая номер запроса информации, общие прибыл в вашей стране составляет от 25 до 50 дней,
пожалуйста, после получения товара, продукты в 5 звезд оценку, спасибо за ваше понимание,

совет по развитию ПЛИС предназначен для серии ALTERA Cyclone III, особенности EP3C5 на борту, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений. обзор

openep3c5-с является совет по развитию ПЛИС, который состоит из материнской платы DVK601 и FPGA основной плате CoreEP3C5.

openep3c5-с поддерживает дальнейшее расширение с различными опционными вспомогательными досками для конкретного применения. модульная и открытая конструкция делает его идеальным для начала разработки приложений с серии ALTERA Cyclone III FPGA устройств. openep3c5-с позволяет вам начать свой дизайн с процессором Nios II легко и быстро.

---

что \ ' ы на материнской плате FPGA CPLD основной плате разъем: для простого подключения основных плат, которые интегрированы в FPGA CPLD чип на борту 8I/Os_1 интерфейс для подключения аксессуаров платы/модули 8I/Os_2 интерфейс для подключения аксессуаров платы/модули 8I/Os_3 интерфейс для подключения аксессуаров платы/модули 8I/Os_4 интерфейс, для подключения аксессуаров платы/модули 16I/Os_1 интерфейс для подключения аксессуаров платы/модули 16I/Os_2 интерфейс для подключения аксессуаров платы/модули 32I/Os_1 интерфейс для подключения аксессуаров платы/модули 32I/Os_2 интерфейс для подключения аксессуаров платы/модули

все I/O интерфейсы выше:

capable of being моделируется как USART, I2C, SPI, PS/2, и т. д. способный управлять устройствами, такими как ФРАМ, FLASH, USB, Ethernet, и т. д. разъемы расширения FPGA FPGA булавки доступны на разъемах расширения для подключения SDRAM аксессуар доска ЖК-интерфейс, для подключения LCD22, LCD12864, LCD1602 ОДИН-ПРОВОДНОЙ интерфейс: легко подключается к ОДНИМ ПРОВОДОМ устройств (TO-92 пакет), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. зуммер джойстик: пять позиций потенциометр: для регулировки подсветки lcd22 или LCD12864, LCD1602 регулировки контрастности зуммер перемычку джойстик перемычки ОДНИМ ПРОВОДОМ перемычки

для перемычки 16-18:

короткая перемычка для подключения к I/O используется в примере кода открыть перемычку для подключения к другим пользовательских булавки через перемычек

The DVK601 supports a wide range of different core доски, таким образом, некоторые интерфейсы могут быть Не Связаны и бесполезно при подключении к определенным основной плате.

что \ ' ы на CoreEP3C5 EP3C5E144C8N: ALTERA Cyclone III FPGA устройства, который показывает: рабочая Частота: 50 МГц рабочее Напряжение: 1.15 В ~ 3.465 В пакет: QFP144 I/O: 82 LEs: 5 К ОПЕРАТИВНАЯ ПАМЯТЬ: 414kb фап: 2 отладка/Программирование: поддержка JTAG AMS1117-3.3, 3.3 В регулятор напряжения AMS1117-2.5, 2.5 В регулятор напряжения AMS1117-1.2, 1.2 В регулятор напряжения EPCS16, на борту серийного ФЛЭШ-памяти, для хранения кода индикатор питания светодиодов кнопка сброса nCONFIG кнопку: для повторного конфигурирования FPGA чип, эквивалент питания сброс выключатель питания 50 М активным кварцевый генератор 5 В DC jack JTAG интерфейс: для отладки/программирования FPGA булавки расширитель, VCC, ЗЕМЛЯ и все Ввода/вывода доступны на разъемах расширения для дальнейшего расширения LED перемычки, короткие перемычки для управления Светодиодами

---

фотографии

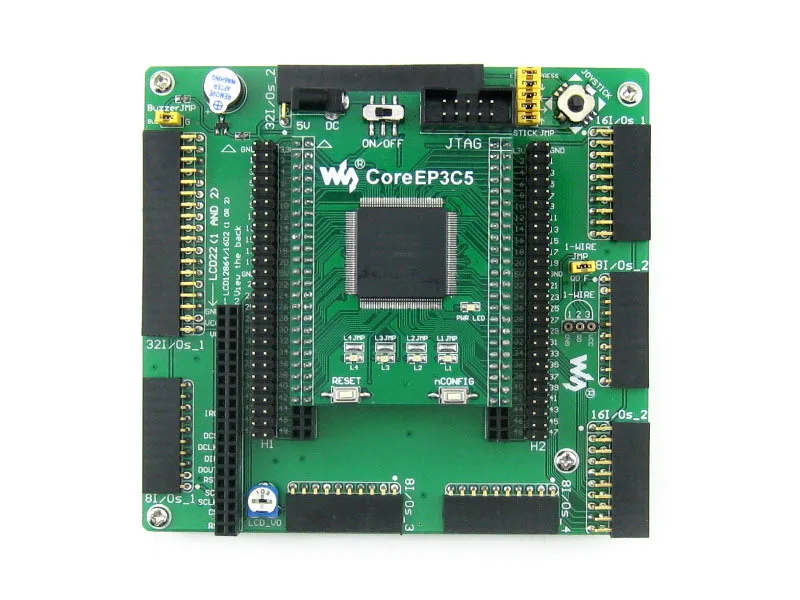

openep3c5-с совет по Развитию
openep3c5-с совет по Развитию
openep3c5-с совет по Развитию Доска вид сзади
материнские Платы DVK601

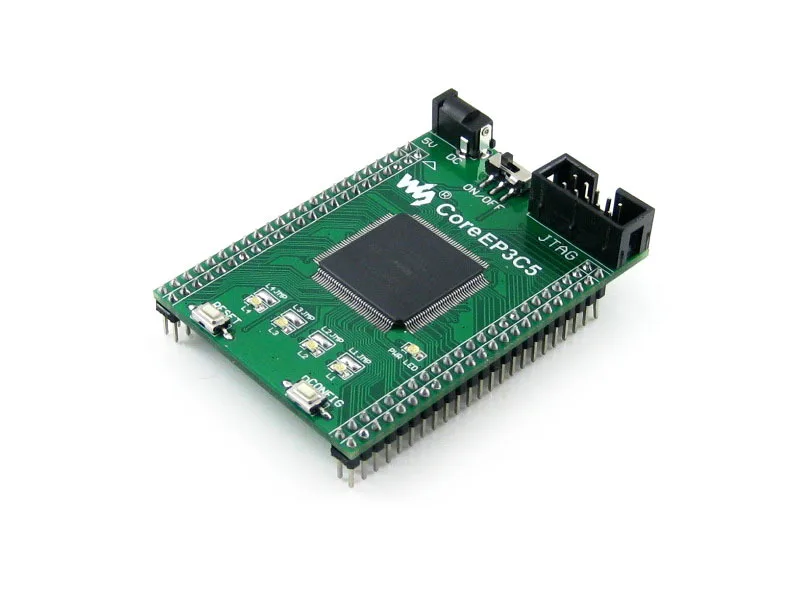

FPGA основной плате CoreEP3C5
FPGA основной плате CoreEP3C5
подключение к различным периферийным устройствам
подключение к 3.2 inch Сенсорный ЖК-
подключение к LCD12864
подключение к LCD1602
подключение к RS232 Совета
подключение к RS485 Доска
подключение к USB UART Совета
подключение к 8 SEG СВЕТОДИОДНЫЕ Табло
подключение к 8 Кнопок
подключение к 5 IO Клавиатуры
подключение к 4x4 Клавиатуры
подключение к EEPROM Совета
нескольких периферийных устройств, подключенных к одному интерфейс
подключение к DataFlash Совета
подключение к Ethernet Доска
подключение к CY7C68013A Плата USB
подключение к NRF24L01 РФ Совет
подключение к Micro SD Для Хранения Совета
подключение к VGA PS2 Совета
подключение к SDRAM Доска
подключение к SDRAM Доска
подключение к любой аксессуар плата вам нужно

---

примечание: Openep3c5-с не интегрировать любую функцию программирования/отладки, программист/отладчик требуется.

---

примеры

Openep3c5-с доски развития FPGA поставляется с различными кодами примеры поддерживаемых периферийных устройств, которые дают вам быстрый старт для развития собственного приложения.

периферическойописаниеинтерфейсVerilogVHDLNIOS II CS29GL128PNorFLASH32I/O YAT24CXXEEPROMI2CFM24CXXФРАМI2CAT45DBXXDATAFLASHSPI SD картыFLASHSPI H57V1262GTRSDRAMпараллельно PCF8563RTCI2C DS18B20датчик температуры1-WIRESP3232последовательной связиUARTSP3485последовательной связиUARTPL2303USB TO UARTUARTFT245USB TO FIFOпараллельно CY7C68013AUSB УСТРОЙСТВАI/O ENC28J60Ethernet контроллерSPI зуммерзвуковое устройство1I/O (ШИМ)PS/2 для клавиатурыустройства вводаPS/2 одной кнопкиустройства ввода----4x4 клавиатураустройства ввода8I/Osджойстикустройства ввода5I/OsLEDдисплей устройства----8 SEG СВЕТОДИОДНЫЕдисплей устройства13I/OsVGA монитордисплей устройстваVGA символьный ЖК-ДИСПЛЕЙдисплей устройства11I/Os графический ЖК-ДИСПЛЕЙдисплей устройства11I/Os 3.2 дюймов multi-color LCD + сенсорный экрандисплей + устройство Ввода32I/O

---

отладка/Программирование Интерфейс

Openep3c5-с доски развития FPGA объединяет JTAG интерфейс для программирования/отладки.

JTAG Названия Сигналов и ОписаниеPinНазвание сигналаописание1TCKтактового сигнала2ЗЕМЛЯсигнальная земля3TDOданные устройства4VCC (TRGT)цель питания5TMSJTAG государственного управления машиной6NCнет подключения7NCнет подключения8NCнет подключения9TDIданные устройства10ЗЕМЛЯсигнальная земля Заголовок JTAG Распиновка

---

Ресурсы для развития

Руководство Пользователя CD включает в себя ресурсы развития перечислены следующим образом:

сопутствующее Программное Обеспечение (Quaters II, NIOS II и т. д.) демо Код (Verilog, VHDL и NIOS II C) схема (PDF) FPGA Документация Развития (Технические и т. д.)

---

пакет Содержит

в " стандартный Пакет " и " Плат аксессуар Пакет " ниже включены.

стандартный Пакет openep3c5-с совет по развитию х 1 4-контактный провод х 2 2-контактный провод х 2 USB кабель х 1 руководство пользователя CD x 1 1 2 3 4 5 Плат аксессуар Пакет 3.2 дюймовый 320x240 Сенсорный ЖК (А) х 1 3.2 дюймовый ЖК-Адаптер (B) x 1 VGA PS2 Совета x 1 PL2303 USB UART Совета (мини) х 1 NorFlash Совета (B) x 1 SDRAM Совета (B) x 1 Micro SD Для Хранения Совета x 1 AT45DBXX DataFlash Совета x 1 FM24CLXX FRAM Совета x 1 CY7C68013A Плата USB (мини) х 1 ENC28J60 Совета Ethernet х 1 PCF8563 РТК Совета x 1 DS18B20 x 1 USB type A разъем mini-B кабель x 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14
