Оригинальный DOIT профессиональный измеритель PH для имитации аналоговый рН метр

Оригинальный DOIT профессиональный измеритель PH для имитации аналоговый рН метр

Мы ввели контроллер, специально разработанный для аналогового рН-метра Arduino1 Pro, с помощью промышленного электрода, имеющего соединение, простой, удобный и практичный, долговечный, долгосрочный онлайн-мониторинг и так далее. Встроенный индикатор питания, разъем BNC и интерфейс XH2.54. Ph-датчик подключен к встроенному интерфейсу BNC, встроенный интерфейс XH2.54 к аналоговому порту контроллера Arduino1, программное управление, вы можете легко измерить значение pH в растворе. Промышленный Комбинированный рН-электрод с низкой чувствительной к импедансу стеклянной мембраной, изготовленный из рН измерений, может применяться в различных условиях, с быстрой реакцией, термостойкостью характеристики: хорошая воспроизводимость, трудно быть гидролизованными, практически устраняя щелочную погрешность, в диапазоне от 0 до 14pH линейная номинальная ценность, Ag / AgCl с гелевым электролитным солевым мостом, состоящим из справочной системы с стабильным полуклеточным потенциалом и отличными характеристиками от загрязнения, засорения кольцевой мембраны из ПТФЭ, длительного онлайн-тестирования. РН-метр идеально подходит для длительного мониторинга.

Модуль питания: + 5,00 V

Размер модуля: 43 мм x 32 мм

Диапазон измерений: 0-14pH

Измерение температуры: 0-60 °C

Точность: ± 0,1ph (25 °C)

Время отклика: ≤ 1 мин

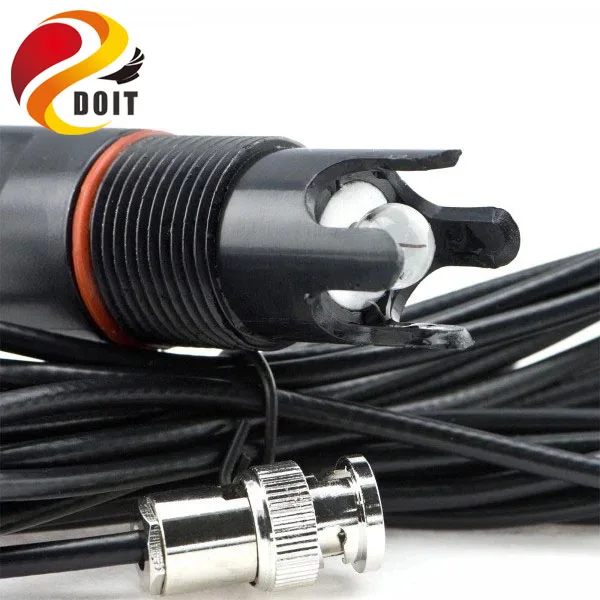

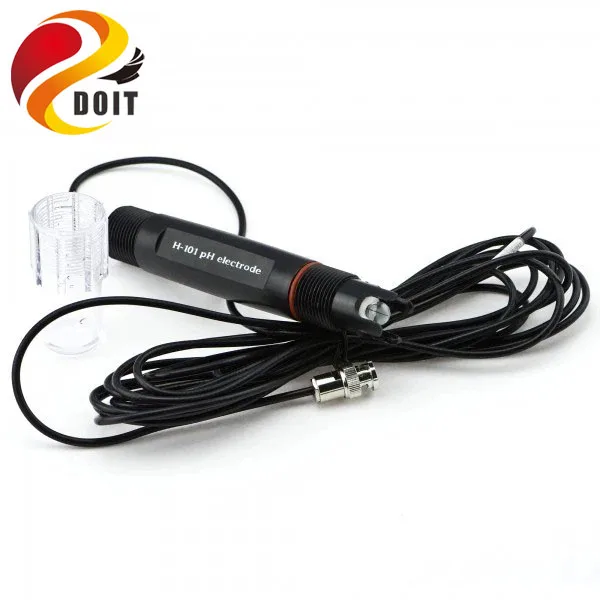

Промышленный онлайн-датчик pH (разъем BNC)

XH2.54 интерфейс (3-контактный SMD)

Индикатор мощности потенциометра с регулировкой усиления.

Более подробная информация, пожалуйста, посетите://github.com/SmartArduino/SZDOITWiKi/wiki

Промышленный онлайн-датчик pH (разъем BNC) : 1 шт.

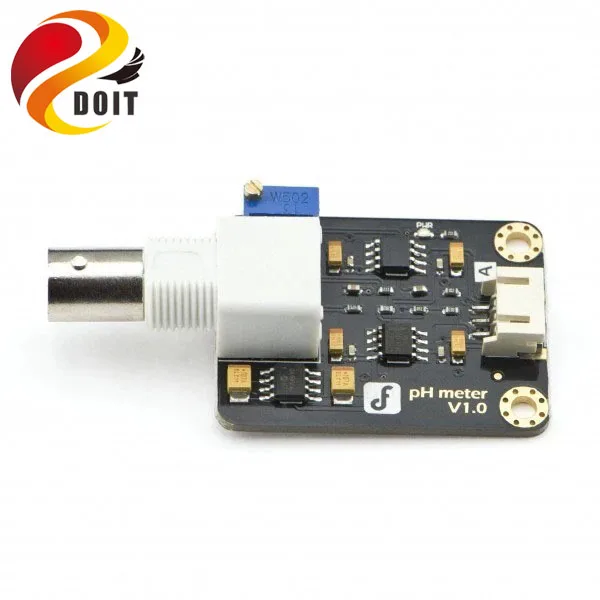

Печатная плата датчика pH: 1 шт.

Аналоговый кабель блока: 1 шт.


Примечание:

Пожалуйста, используйте внешнего источника питания, напряжение максимально приближены к + 5,00 V, напряжение, точнее, она обеспечивает высокую точность!
Электроды перед Постоянным использованием, требуется калибровка стандартного буферного раствора, для достижения более точного результата, температура окружающей среды, предпочтительно при около 25 °C, значение PH, как известно, является надежным, И ph-значение, чем ближе измеренное значение, тем лучше. Если вы измерили образец кислотным, используйте буферный раствор PH4.00 для коррекции электродов, если вы измеряете образец щелочным, пожалуйста, используйте буфер PH9.18 для калибровки электрода. Сегменты для калибровки, чтобы получить лучшую точность.
Каждый рН-электрод рН измеряет различные растворы, требует использования чистой воды, рекомендуется использовать деионизированную воду.

(1) Каждое устройство, подключенное как показано на рисунке, а именно: рН-электрод подключен к рН-доска счетчика BNC, затем используйте аналоговый кабель, ph-метр схема подключен к аналоговому порт 0 Arduino1 мастер. После того, как Arduino1 Мастер питания, вы можете увидеть pH доска счетчика синий индикатор.
(2) Мастер программирования Arduino1, образец кода.
(3) ph-электрод вставляется в pH 7,00 стандартное разрешение или непосредственно короткое замыкание и входной сигнал интерфейсом BCM, откройте Arduino1 IDE/SATA серийный монитор, вы можете увидеть текущее Распечатать значение рН, погрешность не превышает 0,3. Запись на следующий принт значение, а затем по сравнению с 7,00, разница между внесение изменений в программы офсетная печать. К примеру, распечатать значение рН 6,88, разница заключается 0,12 в образца программа для смены # определить офсетная печать 0,00 # определить офсетная печать 0,12.
(4) рН-электрод в калибровочном растворе рН 4,00, подождите минуту, Отрегулируйте потенциометр регулировки усиления, распечатка, насколько это возможно, рН-значение стабильное на отметке около 4,00. В это время была выполнена калибровка кислотного сегмента, вы можете проверить pH кислотного раствора.
Примечание: При измерении других растворов, Электроды должны быть очищены.
(5) рН-электрод сам по себе зависит от линейной характеристики, с приведенной выше калибровкой, можно напрямую измерить РН щелочного раствора, но если вы хотите получить лучшую точность, рекомендуется откалибровать. Щелочное значение pH для калибровки 9,18 сегментов с помощью стандартного раствора, а также Отрегулируйте потенциометр регулировки усиления, чтобы стабилизировать на уровне около 9,18. После калибровки, то вы можете измерить значение рН щелочным раствором.

Образец товара

После того, как вы загрузили код образца, откройте 1 монитор серии Arduino IDE, вы можете увидеть результаты.
/*
# Эти коды образцов предназначены для тестирования рН-метра V1.0.
# Edition: YouYou
# Дата: 2013.10.21
# Ver: 0,1
# Продукт: рН-метр
*/

# Define SensorPin 0/pH метр, аналоговый выход в Arduino1, аналоговый вход 0
# Определить офсетная печать 0,00/отклонение компенсации
Без подписанного длинного ИНТА;/храните среднее значение сенсора, Отзывы
Пустая Настройка ()
{
PinMode (13, выход);
Серия. begin(9600);
Серия. println("Ready"); /Тест монитора серии
} Долл. США
Пустая петля ()
{
Int buf[10]; /буфер для чтения аналогового
Для (int i = 0;i<10;i + +) /получить 10 значений образца от датчика, чтобы сгладить значение
{
Buf [i]= аналог (SensorPin);
Задержка (10);
} Долл. США
Для (int i = 0;i<9;i + +) /Сортировка аналога от маленького до большого
{
Для (int j = i + 1;j<10;j + +)
{
Если (buf[i]>buf[j])
{
Int temp = buf[i];
Buf [i]= buf[j];
Buf [j]= температура;
} Долл. США
} Долл. США
} Долл. США
Avgзначение = 0;
Для (int i = 2;i<8;i + +) /Возьмите среднее значение 6 образцов в центре
Avgvalve + = buf[i];
Поплавок phvale = (поплавок) avgvalent * 5,0/1024/6; /преобразует аналог в милливольт
Величины рН = 3,5 * величины рН + офсетная печать;/преобразования милливольт в значение pH
Серия. Печать ("pH:");
Серия. Печать (значение PHF, 2);
Серия, println("");
Цифровое письмо (13 дюймов);
Задержка (800);
Цифровой ввод (13, низкий);
} Долл. США

Техническое обслуживание и меры предосторожности

Если электроды не использовать повторно или долго использовать в первый раз, то лампочка электрода и сердечник песка, смоченной активацией 3 раствора NKCL в течение 8 часов.
Удаляя щуп, обратите внимание, что в пластиковом защитном ограждении Чувствительная стеклянная лампа не контактирует с твердым объективом, любые волосы будут сломаны, и электрод будет отключен.
Измерения выполнены, без защиты презерватива должен быть на электроде, защитные мешочки должны поместить небольшое количество 3 моль/л раствора калия хлорида, чтобы поддерживать влажность лампы электрода.
Концевой электрод должен храниться в чистоте и сухости, что абсолютно предохраняет от короткого выхода, в противном случае это приведет к неточным измерениям или поломке.
Избегайте длительного контакта с электродами, погруженными в дистиллированную воду, протеиновый раствор, кислотный фтористый раствор, а также предотвращения и силиконовой смазки.
После длительного использования электродов, очень легкого градиента, обнаруженного в любви к континенту, вы можете поместить нижний электрод, погруженный в 4% КВ (гидрофторовая кислота) в течение 3-5 секунд, промыть дистиллированной водой, затем замачивают в растворе хлорида калия, так что новый комплекс.
Тестовый раствор, содержащий чувствительную лампу, легко загрязняемый материал для соединения, оставляя электрод пассивирование, что уменьшает это феномен, чувствительные градиентные товары, неточные чтения. Таким образом, это должно быть основано на природе загрязняющих веществ, в подходящем очищающем растворе, так что новый комплекс.
Выбор чистящего средства, например поликарбонатной смолы, может растворить чистящую жидкость, например, углеродный tetrachloride, трихлорэтилен, tetrahydrofuran и т. д., может быть в состоянии отправить поликарбонатную смолу растворен, окрашенный стеклянный шарик, погружающийся в чувствительный, оставляя электрод сбой, будьте внимательны!
