6 канальный аналоговый сигнал 4 модуль ввода и вывода цифрового сигнала 6AD/4DI/4DO RS485

6 канальный аналоговый сигнал 4 модуль ввода и вывода цифрового сигнала 6AD/4DI/4DO RS485

Модуль 6 каналов 0 ~ 20mA аналоговый вход переменного тока, 4-канальный цифровой вход изоляции, 4-канальный цифровой изолированный выход (Силовые транзисторы NPN транзистор открытый коллекционный выход), модуль выходы через изолированные RS485 интерфейс. Модуль использует стандартную коммуникацию Modbus RTU, адаптирует множество видов программного обеспечения конфигурации, PLC, DCS и так далее. Блок питания, RS485 коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют режим серии и помехи в обычном режиме.

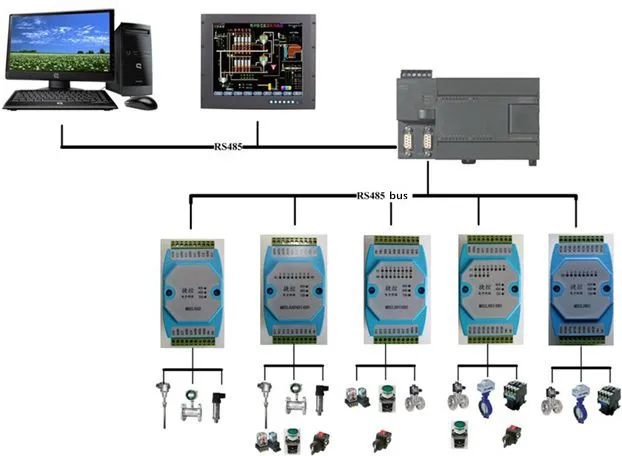

Используя RS485 MODBUS RTU стандартную связь, программное обеспечение конфигурации, PLC и промышленный сенсорный экран может формировать сеть.

Контроль сигнала, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга.

Цепь связи с защитой от молнии, защитой от помех, защитой от полярности питания.

Защита от молнии, от помех.

RS485 интерфейс вывода сигнала связи с перенапряжением и двойной защитой от перегрузки по току.

Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах.

Формат связи может быть установлен программным обеспечением.

MCU будет сброшен в 2 случаях. Один из них-когда MCU мертвый. Другой заключается в том, что основная станция не отправляет данные в рабочий модуль, модуль перезагружает MCU через 6 секунд.Механизм защиты выхода очень необходим.

Например, когда модуль цифрового вывода контролирует двигатель, основная станция держит мотор в эксплуатации. Если шина 485 отключена, когда мастер хочет отправить сигнал для отключения двигателя, ведомый модуль не получит данные, тогда двигатель будет работать, существует риск для безопасности.

С этой функцией модуль постоянно проверяет себя. Когда сеть 485 выходит из строя, модуль автоматически отключит выход. Это позволяет избежать несчастных случаев.

Предмет

Технические характеристики

Аналогового сигнала

1, аналоговый входной канал: 6 изолированных каналов

2, аналоговый входной Тип: 0-20 мА/4-20 мА Аналоговый сигнал

3, точность аналогового ввода: ± 0,02 мА

4, диапазон рабочих температур: -20 ~ 70 ℃

5, разрешение: 12 бит

6, внешний источник питания: DC 9V ~ 30V / 2W

Цифровой сигнал

Вход/Выход

1 Входной канал: 4-канальный цифровой вход

2, выходной канал: 4 канала электронные сигареты с цифровым выходом

3. Грузоподъемность: резистивная нагрузка 200 мА/канал

Связь выход

1. Протокол связи: MODBUS-RTU

2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс с избыточным напряжением и двойной защитой от перегрузки по току

3. Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps

4. Паритет: Нет паритета, даже паритета, нечетного паритета

5. Режим установки: адрес модуля, скорость передачи данных, паритет может быть установлен через программное обеспечение

6. Расстояние связи: @ 9600bps 1200 метров

Размеры и установка

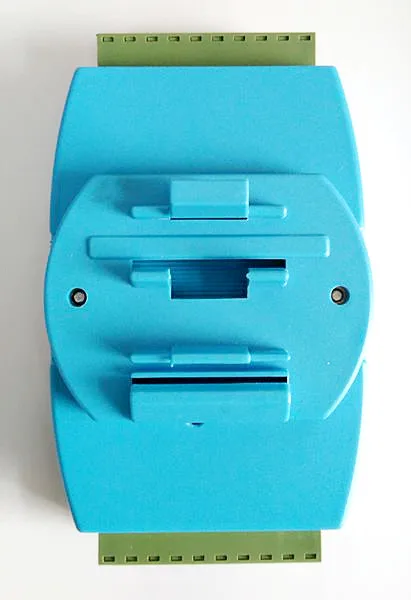

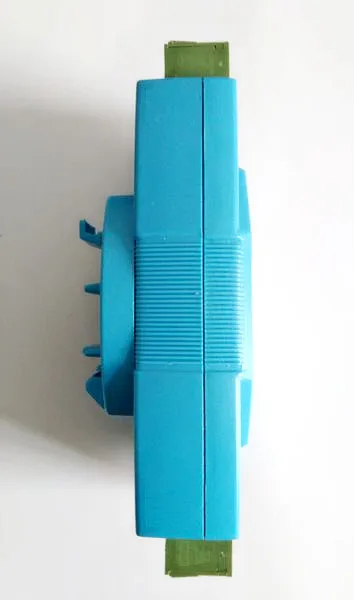

1. Установка: Стандартная din-рейка или винтовое крепление

2, Размеры: 125 × 73 × 35 мм

Рабочая среда

Температура: -10 ~ + 60 ℃

Влажность: 35 ~ 85% (без конденсации)

Рабочая мощность

A. Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности

B. Потребляемая мощность: менее 3 Вт

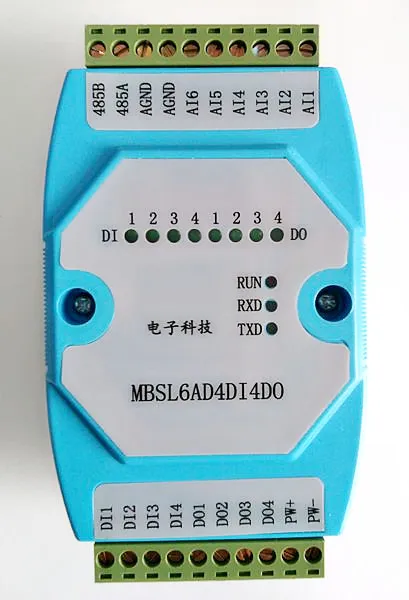

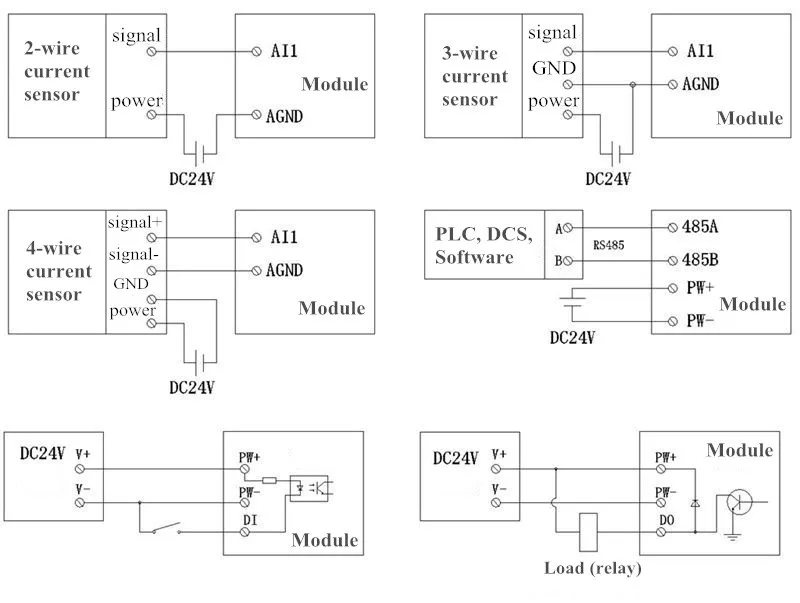

Имя терминала

Описание продукта:

Имя терминала

Описание продукта:

PW +

Внешний вход питания положительный терминал

485A

RS485 сигнала A +

PW-

Внешний вход питания отрицательный терминал

485B

RS485 сигнала в-режиме

DI1

Цифровой вход channel1

AI1

Аналоговые входные channel1

DI2

Цифровой вход channel2

AI2

Аналоговые входные channel2

DI3

Цифровой вход channel3

AI3

Аналоговые входные channel3

DI4

Цифровой вход channel4

AI4

Аналоговые входные channel4

DO1

Электронные сигареты с цифровым выходом channel1

AI5

Аналоговые входные channel5

DO2

Электронные сигареты с цифровым выходом channel2

AI6

Аналоговые входные channel6

DO3

Электронные сигареты с цифровым выходом channel3

AGND

Аналоговый сигнал отрицательный

DO4

Электронные сигареты с цифровым выходом channel4

AGND

Аналоговый сигнал отрицательный

Параметр

Описание продукта:

9600

Скорость передачи данных

N (без паритета)

Контрольные цифры

8

Данные бит

1

Стоп-бит

(1) Заводские параметры связи по умолчанию

Предмет

Адрес регистра

Описание продукта:

Значение по умолчанию

Адрес

40003

1 по умолчанию

1

Скорость передачи данных

40004

1(4800)

2(9600) по умолчанию

3(19200)

4(38400)

5(57600)

2

Контрольные цифры

40005

1 (без паритета) по умолчанию

2 (четный паритет)

3 (ровный паритет)

1

Данные бит

--

Не регулируется

8 бит

Стоп-бит

--

Не регулируется

1 бит

(2) Сброс параметров связи

Нажмите кнопку «Кнопка» на задней части модуля с зубочисткой в течение 3 секунд или более, пока не замигает красный индикатор «RUN». Отпустите кнопку, светодиодный светильник мигает три раза, а затем запускается светильник всегда (состояние бега), это означает, что заводские настройки по умолчанию были восстановлены. После перезарядки параметры связи будут сброшены по умолчанию.
