Особенности:

НС LM3886 Соединенные Штаты запущен моно звуковой чип усилитель мощности, используя 11-стопы-220 посылка, задняя часть "TF" суффикс полностью изолирован посылка предназначены. И LM1875T по сравнению с его более мощным, Номинальное рабочее напряжение до 68 Вт непрерывного средней мощности без искажений, также имеет относительно идеально перенапряжения перегрузки по току функцией защиты от перегрева, кроме того, он имеет ток анти-переключатель автоматически, когда функция удара, Динамик может быть возможен, чтобы избежать перенапряжения тока, когда мощность усилителя включается, вызывая травму.

LM3886 параметры производительности с первого взгляда:

· VCC В = ± 28 в выход = Вт 68 Вт/4 Ом, 38 Вт/8 Ом

· VCC В = ± 35 в выход = Вт 50 Вт/8 Ом

Пиковая мощность: 135 Вт

· SNR ≥92db

* Коэффициент преобразования: В 19 в/США

· Искажение интермодуляции: 0.04%

· Упаковка от 11 футов посылка 220

· Функция отключения звука

· Spiketm защиты

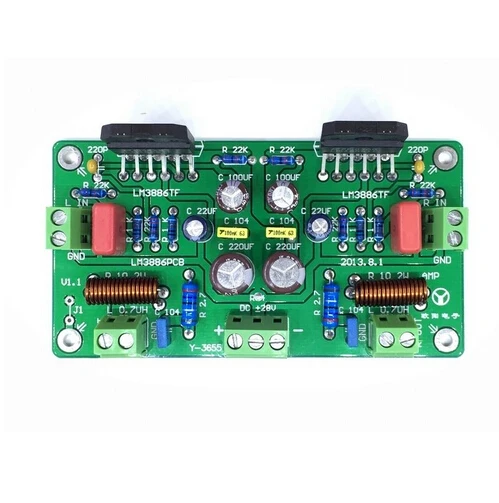

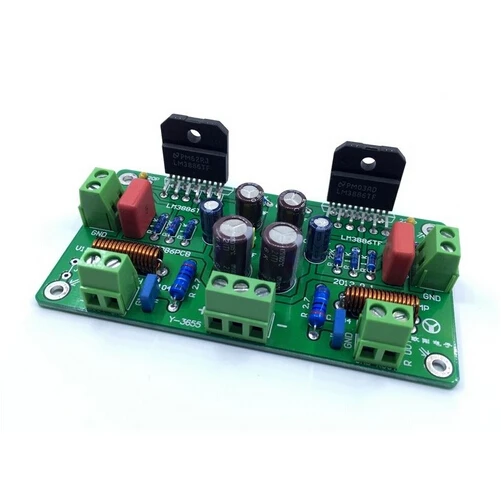

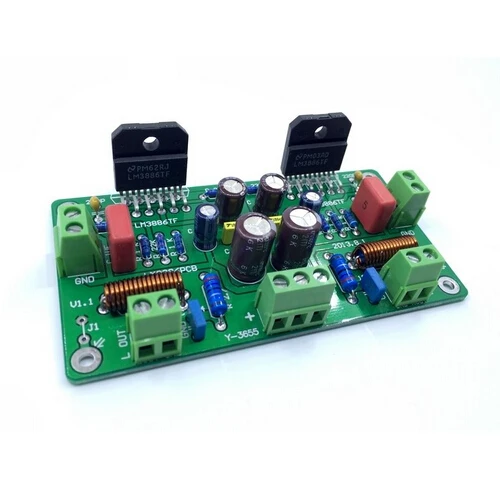

Плата усилителя имеет следующие характеристики:

1, используя двухстороннее выравнивание, тщательную компоновку, входную часть сигнала вдали от выходной секции. Часть земли.

2, часть конденсаторы дольше Минимальная pad 5 мм, максимальная подходит для конденсатор 10 мм.

3, входная секция добавила канал высоких частот, что делает доску более стабильной!

4, Выходная часть RL circuit (индуктивность и сопротивление параллельно) эффективный чип защиты, эффективно предотвращающий индуцированный электромотор отключение динамика повреждения чипа!

Используемые материалы:

1, листовое стекловолокно 1,6, размер: 106*54 мм, шаг чипа 51 мм. Уширяющийся выходной раздел отслеживает и оставляет большой электрический поток олова!

2, Германия WIMA соединение энтузиастов конденсатор развязка Nikon, Panasonic серебряное слово отрицательный отзывы энтузиастов аудио конденсаторы, mute день, Beiru Er емкость Thomson, кольца сопротивления золотая пленка медная лапка. LM3886 (оригинал разбирать) утепленный вариант без установки изоляции лист! Предложение Tu-point смазка на линии.

Установка Примечание:

1, Плата усилителя не может быть непосредственно подключена к выходу трансформатора, подключенному к плате Питания сначала, а затем к части блока питания платы от выходной платы питания, обратите внимание на положительный и отрицательный уровень, не ошибитесь!

2, пластина питания постоянного тока, выходное сопротивление динамика меньше тока увеличивается, чем больше тепла, рекомендуется, когда динамик составляет 4 Ом, напряжение предложил использовать ± 28 В (трансформатор двойной 21 В), спикер 8Ω напряжения ± 32 В (трансформатор двойной 24 В), максимально возможный ± 35 В (Трансформатор двойной 28 В), но обратите внимание на местное напряжение сетки стабильное, рекомендуется не использовать.

3, когда тест мощности, вход сигнала на плате, чтобы взять нагрузку, не может быть приостановлен, в противном случае будет индукционный шум, сигнальная линия для использования экранированного кабеля.

4, входной конец земли, если плата в шасси, убедитесь, что плата на шасси корпуса и подключена, если добавлен к передней стадии, этап ввода не является необходимым для рисования коробки, пока предыдущий этап ввода, подключенный к шасси, затем, Тогда и то, и другое вызовет заземление, шум.

Посылка содержание:

1 xLM3886TF усилитель Hi-Fi стерео усилитель собран Совет
