НС LM3886 является американская компания запустила моно звуковой чип усилитель мощности, используя 11 футов-220 посылка, задняя часть "TF" суффикс полностью изолирован посылка предназначены. И LM1875T по сравнению с его более мощным, Номинальное рабочее напряжение до 68 Вт непрерывного средней мощности без искажений, а также имеет достаточно полные перенапряжения перегрузки по току тепловой защиты, кроме того, он имеет ток анти-переключатель автоматически, когда функция удара, Динамик может быть в состоянии избежать воздействия тока мощности усилителя включен, когда причина повреждения.

LM3886 параметры производительности с первого взгляда:

· VCC = 28 В выход = 68 Вт/4, 38 Вт/8
· VCC В = 35 в выход = 50 Вт/8
Пиковая мощность: 135 Вт
· SNR 92db
* Коэффициент преобразования: В 19 в/США
· Искажение интермодуляции: 0.04%
· Упаковка от 11 футов посылка 220
· Функция отключения звука
· Spiketm защиты

Доска Особенности:
1, с помощью двустороннего выравнивания, тщательной компоновки, секции ввода сигнала вдали от выходной секции. Наземная часть-немного земли.

2, соединительная часть конденсатора является удлиненной колодкой минимальной пригодности 5 мм, максимальная подходящая емкость 25 мм.

3, входная секция добавила к высокопроходной цепи, что делает доску более стабильной!

4, выходной раздел с помощью цепи RL (индуктивность и сопротивление параллельно) эффективный чип защиты, эффективно предотвращающий индуцированный электромотор отключение динамика повреждения чипа!

5, плата принимает диапазон напряжения постоянного тока: 16 В 36 В в, рекомендуется 32 В в.

Используемые материалы:

1 лист стекловолокна-1,6,Размеры: 74 * мм 50 мм.Уширяющаяся Выходная секция прослеживает и оставляет большой электрический течет Олово!

2, муфта-ГерманияREOFever-stage осевые конденсаторы, емкость 2.2UF100V, развязка КореяТри surplusОтрицательные отзывы являетсяELNA Panasonic Silver словоАудиофильские аудиоконденсаторы, squelch isДеньИ Beiru Er ЕмкостьSiemensВыходное сопротивление Тайвань 2 Вт золото пленочные резисторы кольца золотая пленка медные ноги, LM3886 разбирать Оригинальная версия TF (Выглядеть немного хуже), Индуктивно намотан бескислородной медью.

Установка Примечание:

1, плата не может быть непосредственно подключена к трансформатору усилителя, трансформатор на выходе подключен к плате Питания сначала, а затем к секции питания платы от выхода платы питания, вниманиеПоложительный и отрицательный не может выбрать неправильный уровень!

2, плата использует источник питания постоянного тока, чем меньше выходное сопротивление тока динамика увеличивается, тем больше тепла, рекомендуется, когда динамик 4, напряжение предполагаемое использование 28 В в (трансформатор для двойного 21 В в), рог для 8 напряжения 32 В в (трансформатор двойной 24 В в),ВысокоеВы можете 35 В в (трансформатор для двойного 28 В в), но обратите внимание на местное Напряжение сети стабильно,Не рекомендуется.

3, плата является моно, стерео потребности каждого блока 2, также может быть собран в соответствии с их потребностями многоканальный!

4При проверке мощности вход сигнала на плате, который должен быть подключен к нагрузке, не является пустым, или будет индукционный шум, сигнальная линия для использования экранированного кабеля.

5, вход конец земли, если плата в шасси, корпус шасси и обязательно подключить плату, если добавили к передней стадии, после того, как уровень входного сигнала не требуется, чтобы нарисовать коробку, до тех пор, пока бывший кабинет уровня входной земли затем, Два подключены, затем вызовут шум заземления.

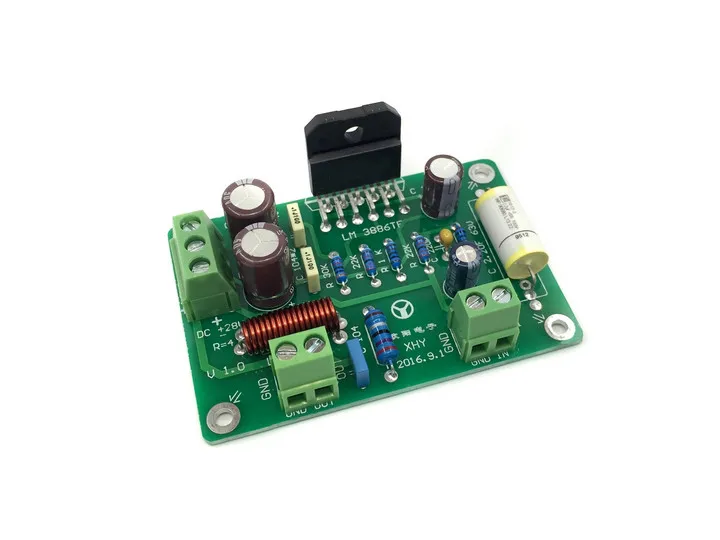

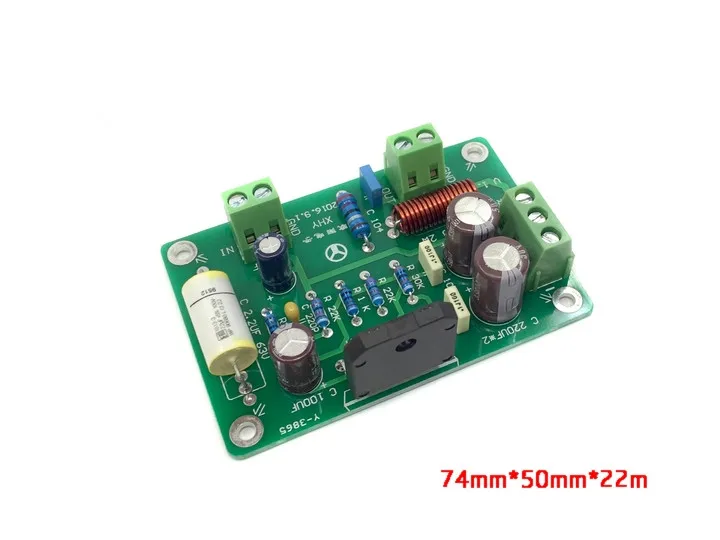

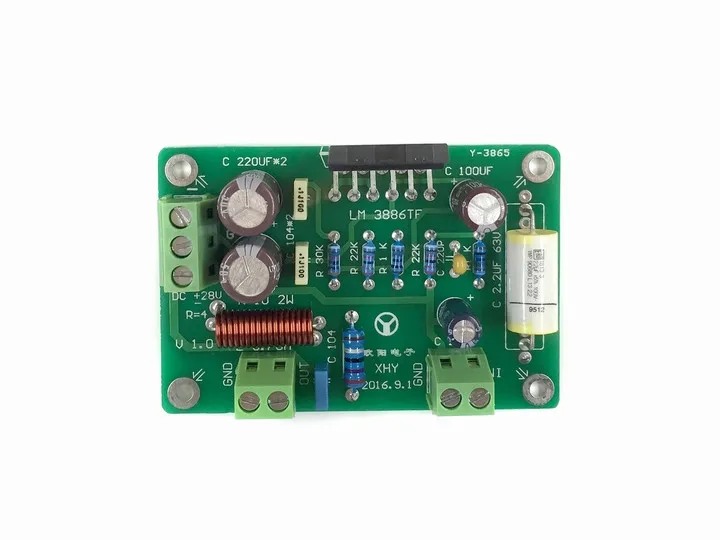

Физическая картина:
