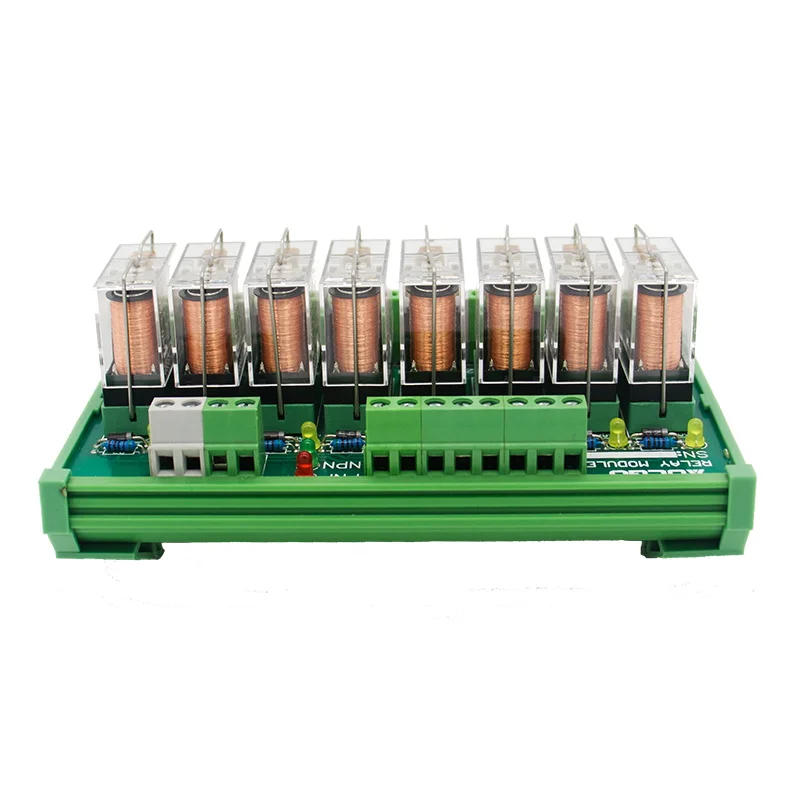

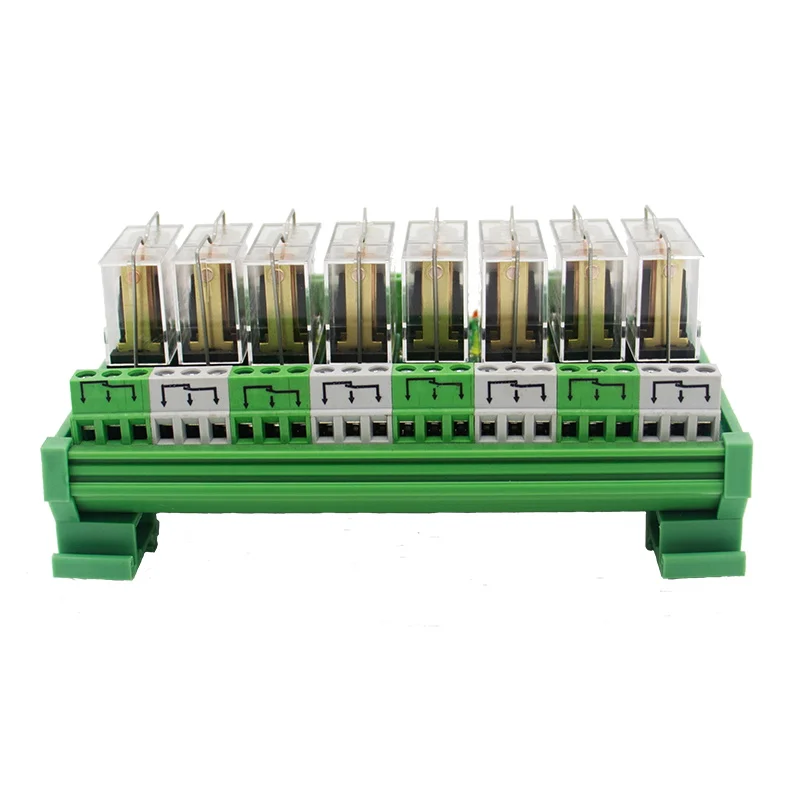

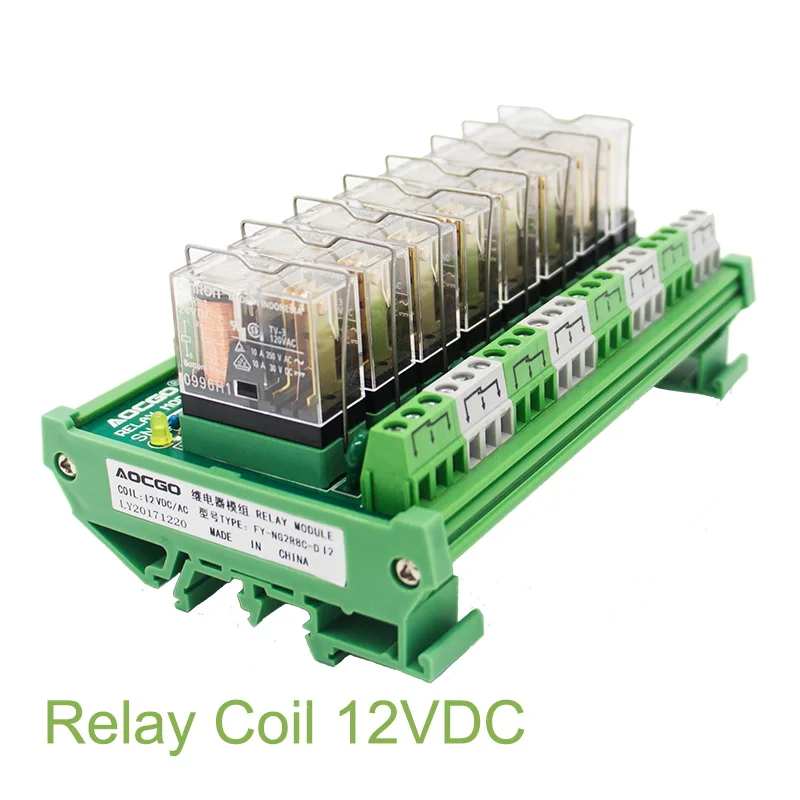

8 канальное 1 SPDT DIN рейка OMRON G2R 12 В DC/AC интерфейсный релейный модуль|omron g2r|8 channelinterface

8 канальное 1 SPDT DIN рейка OMRON G2R 12 В DC/AC интерфейсный релейный модуль|omron g2r|8 channelinterface

Особенности:

1. Реле интерфейса на din-рейке, 1/2/4/6/8/10/12/14/16 каналов по выбору;

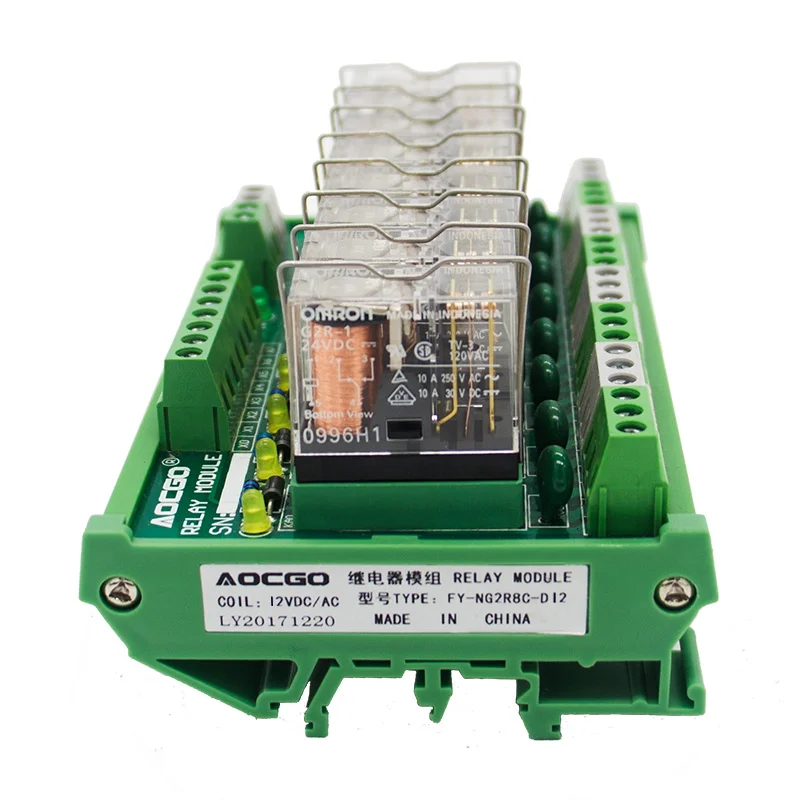

2. Буит в OMRON Реле G2R-1 Сертифицированный с VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока на 10 А при 250 В переменного тока или 30 В постоянного тока;

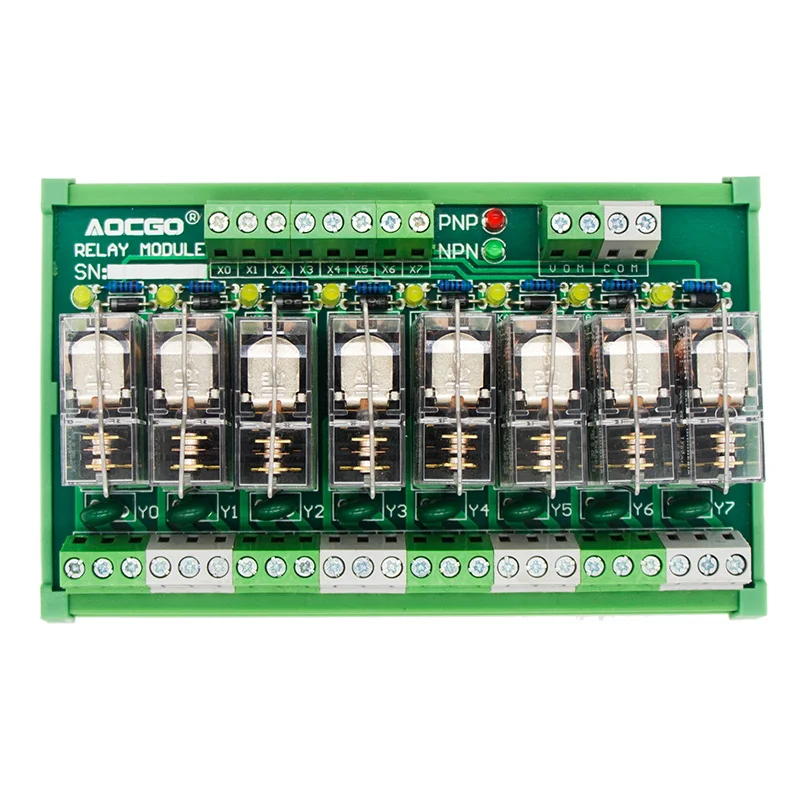

4. Входные соединения с помощью винтового клеммного блока. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

При условииДля каждого релейного канала;

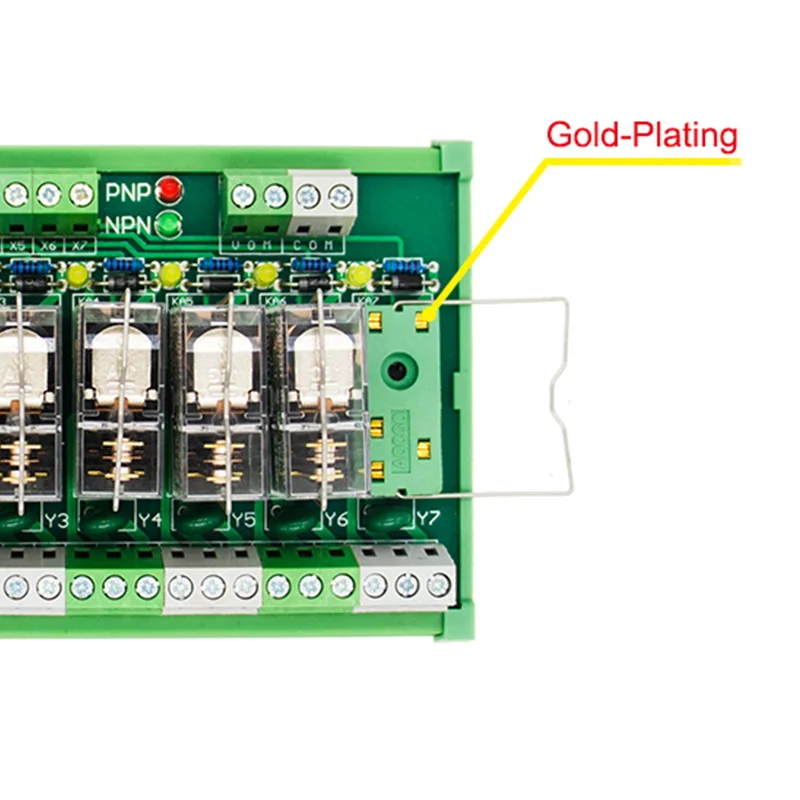

6. Релейные штифты для разъема покрыты золотом, что делает контакт более надежным и стабильным;

7. DIN-рейка для ширины TS15/28/35

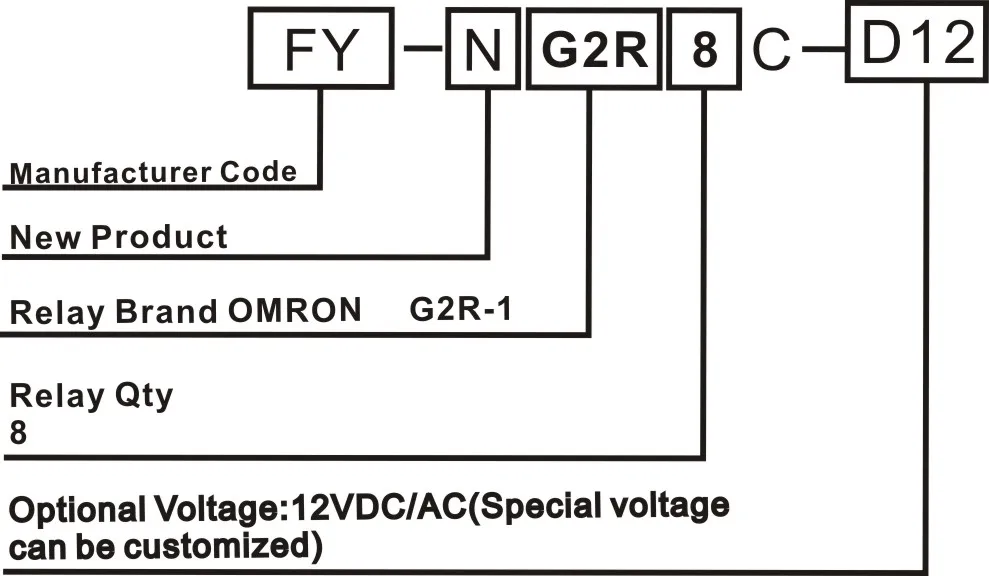

Код для заказа:

Размер релейного модуля:

Реле Кол-во

Размер (мм)

N.W.(g)

1

18*85*70

50 г

2

40*85*70

105 г

4

70*85*70

200 г

6

100*85*70

260 г

8

130*85*70

340 г

10

160*85*70

410 г

12

190*85*70

480 г

14

220*85*70

560 г

16

250*85*70

595 г

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходных нагрузок.

Подходит для ПЛК,Микропроцессорные системы, реле времени и т. Д., усиление управляющего тока

Выходов, для защиты ключевого контроляСистемы не будут разрушены.

Срок производства тиража:

Вход Управление Напряжение

Номинальная частота переменного тока ± 20% & переменного тока ± 10%

Реле крепления

Вставные

Номинальный ток холостого хода

10A 250VAC/30VDC

Максимальный пусковой ток

10A

Катушка Мощность

Около 0,53 W

Время работы (при обычном напряжении)

≤ 15 мс

Время выпуска (при обычном напряжении)

≤ 10 мс

Входные/Выходные соединения

Винтовой терминальный блок

Диапазон провода

0,2 ~ 2.5mm2

Зачистки Длина

6-7 мм

DIN Rail монтируемый

15/28/35 мм

Мощность на канал

Схема подключения:
