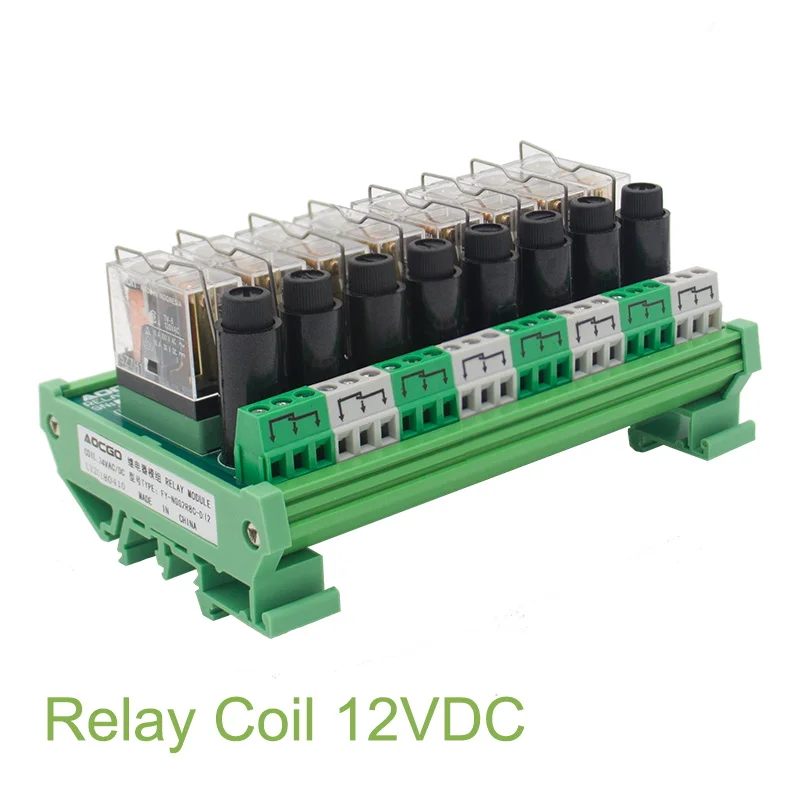

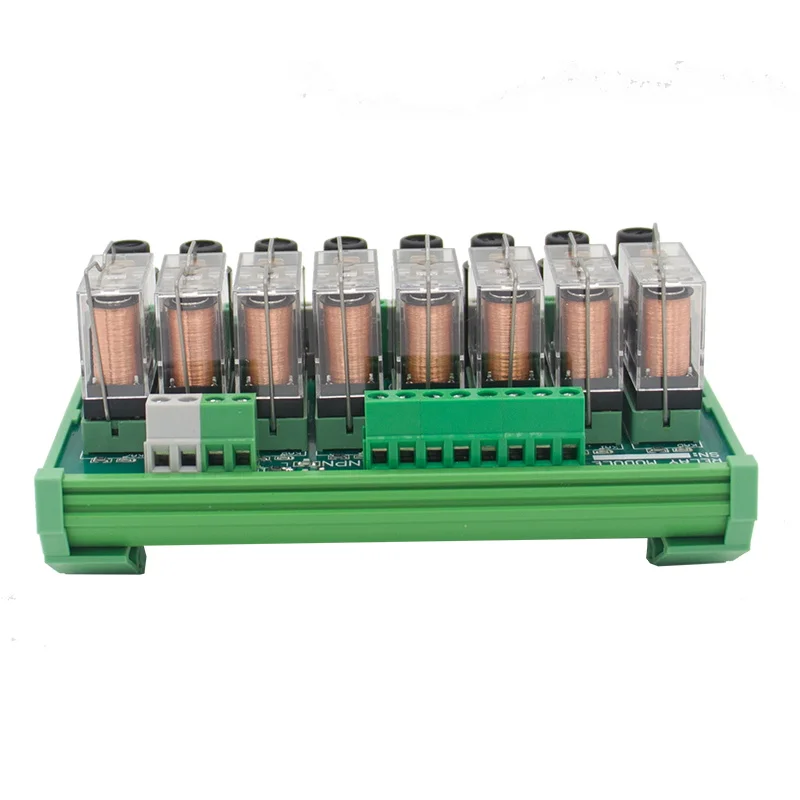

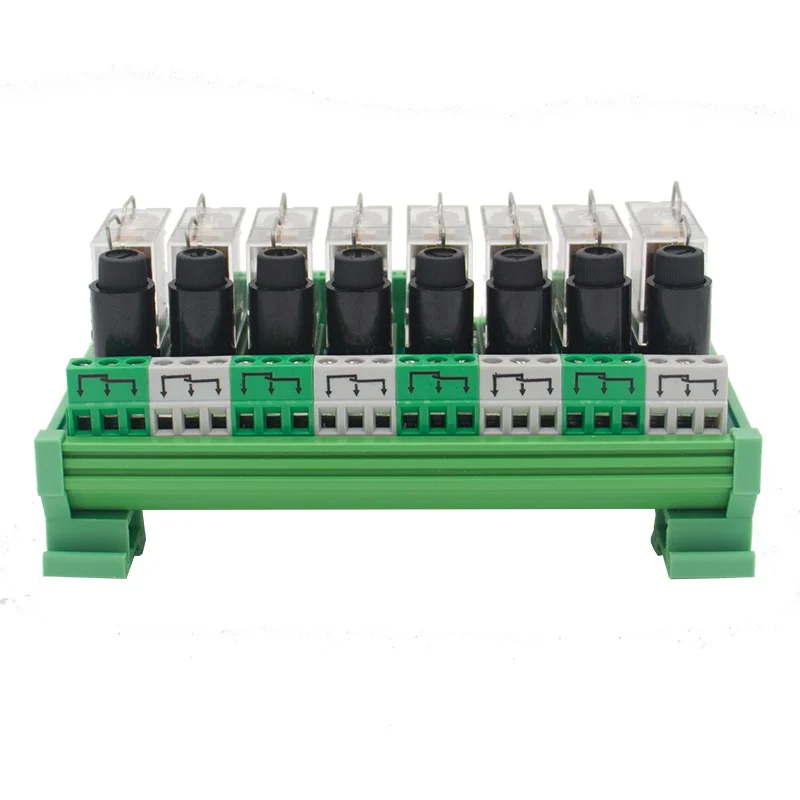

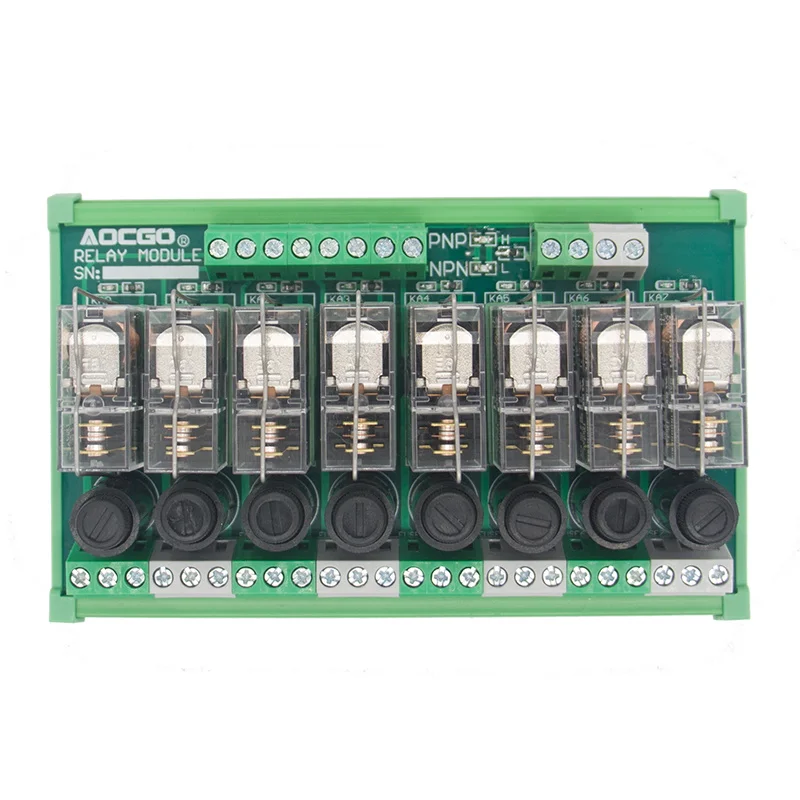

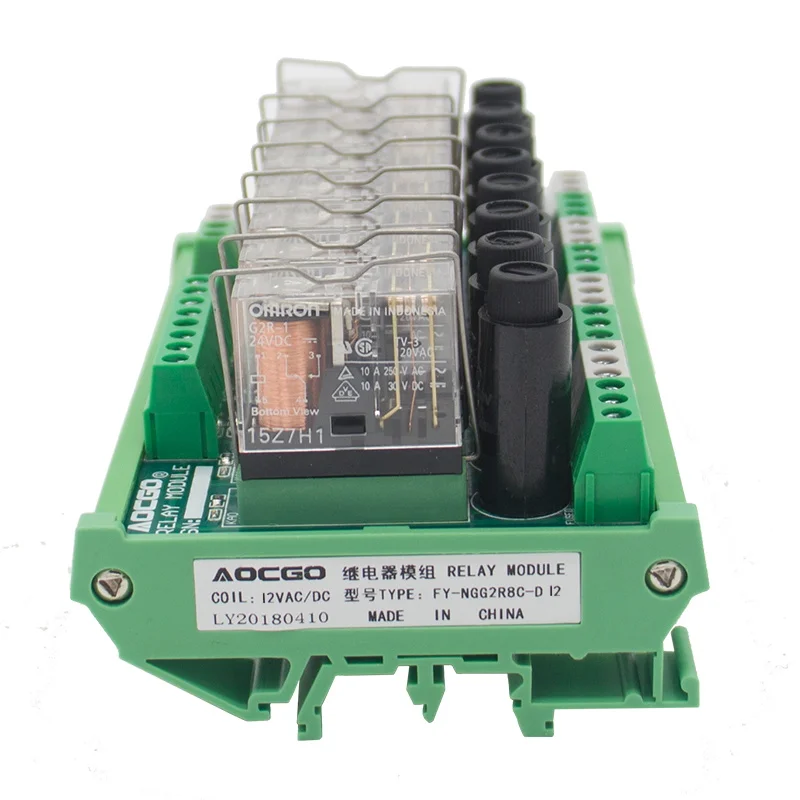

8 канальный 1 SPDT DIN рейку OMRON G2R 12V DC/AC с предохранителем интерфейс релейный

8 канальный 1 SPDT DIN рейку OMRON G2R 12V DC/AC с предохранителем интерфейс релейный

Особенности:

1.Модули реле интерфейса din-рейки 2/4/6/8/10/12/16 каналов опционально;

2.Buit-in OMRON Реле G2R-1 сертифицировано VDE, UL, CSA, SEV, SEMKO;

3. Защита от перегрузки 8А(Размер предохранителя опционально)

4.Переключение тока до 8А на 250В переменного тока или 30В постоянного тока;

5.Входные соединения винтовым клеммным блоком. NPN и PNP могут быть взаимозаменяемыми,

AC и DC могут быть совместимы;

6.Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряжения

ПредоставляетсяДля каждого релейного канала;

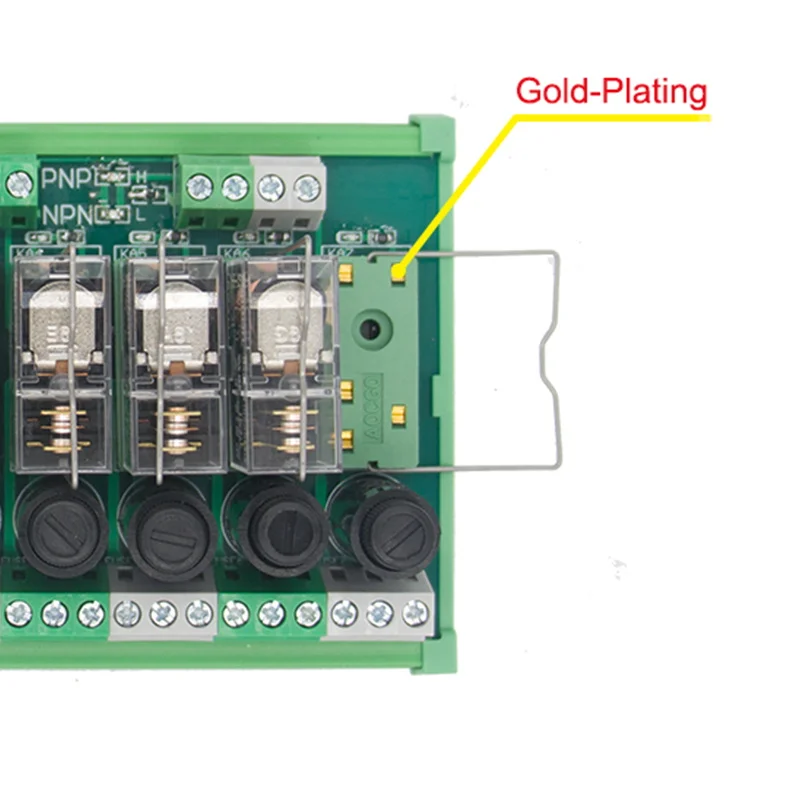

7.Релейные штифты для разъема покрыты золотом, что делает контакт более надежным и стабильным;

8.Din-рейка монтируемая для ширины TS15/28/35

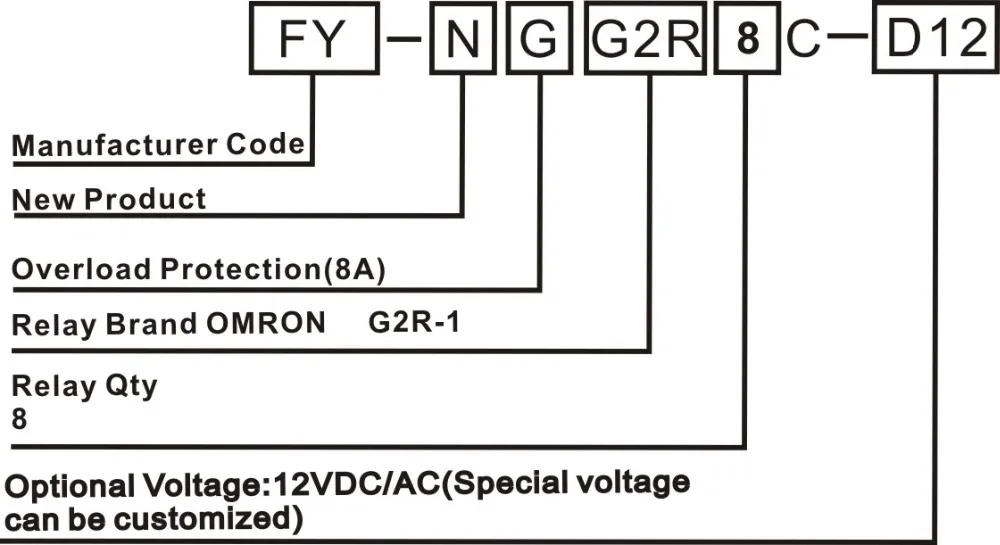

Код заказа:

Размер релейного модуля:

Количество реле

Размер (мм)

N. W. (g)

2

40*85*70

115 г

4

70*85*70

210 г

6

100*85*70

285 г

8

130*85*70

370 г

10

160*85*70

475 г

12

190*85*70

545 г

16

250*85*70

715 г

Применение:

Релейные модули предназначены для усиления тока и защиты изоляции выходных нагрузок.

Подходит для ПЛК,Микропроцессорные системы и реле времени и т. Д., усиление управляющего тока

Выходов, для защиты ключевого контроляСистемы не уничтожаются.

Дата:

Входное рабочее напряжение

Номинальный DC ± 20% & AC ± 10%

Реле крепления

Подключаемый

Номинальный ток нагрузки

8A 250VAC/30VDC

Максимальный пусковой ток

8а

Мощность катушки

Около 0,53 Вт

Время работы (при нормальном напряжении)

≤ 15 мс

Время выпуска (при нормальном напряжении)

≤ 10 мс

Входные/Выходные соединения

Винтовой клеммный блок

Диапазон проводов

0,2 ~ 2,5 мм2

Длина зачистки

6-7 мм

Монтируемая din-рейка

15/28/35 мм

Мощность на канал

Схема проводки:
