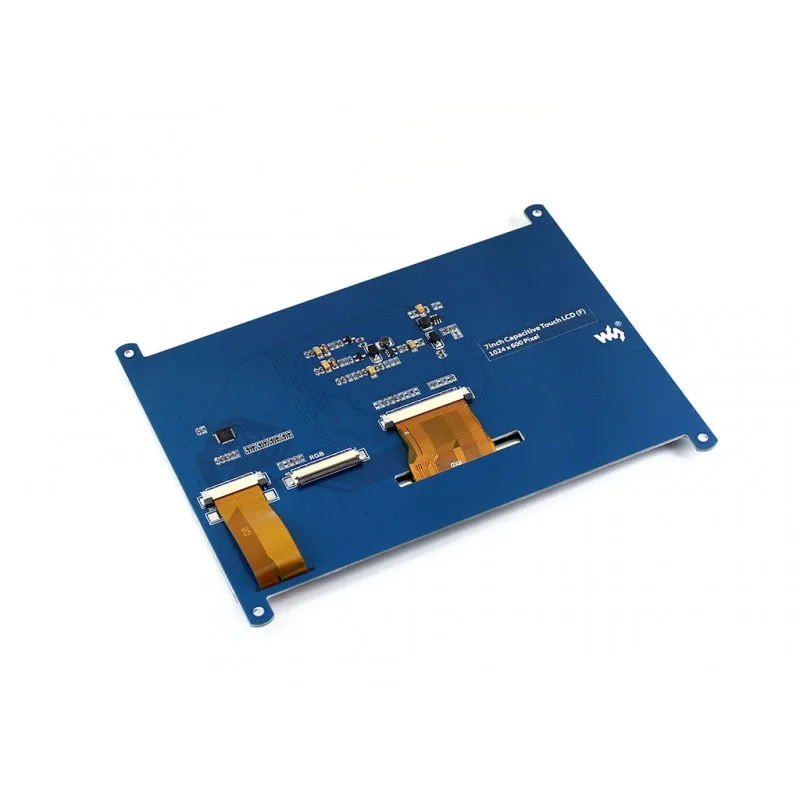

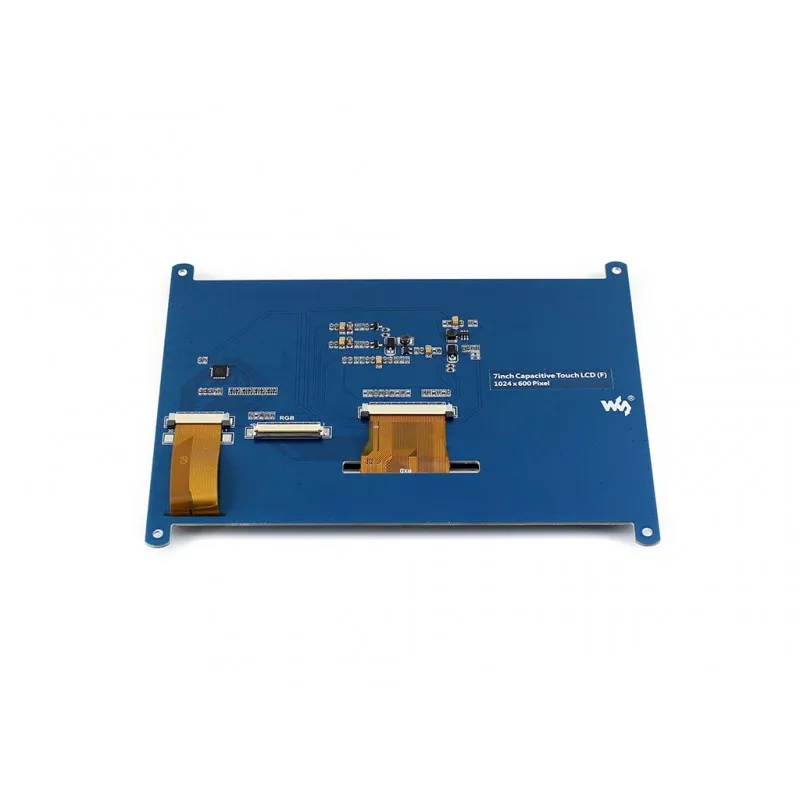

Модуль Waveshare 7 дюйма 1024*600 TFT Емкостный Дисплей Многоцветный Графический ЖК

привет,
ваш заказ составляет менее $8, мы объединены отправить China Post Обычных Малых Пакетов Plus.
нет отслеживания информации, как правило, прибыл в вашей стране 40-70 дней, мы не \ ' т принять спор,
если вы не \ ' т ждать, рекомендуется приобрести заказ более чем на $8,


ваш заказ более чем на $8, мы объединены организовать для вашей Зарегистрированной Воздушной Почтой Столба Кита,
иметь отслеживая номер запроса информации, общие прибыл в вашей стране составляет от 25 до 50 дней,
пожалуйста, после получения товара, продукты в 5 звезд оценку, спасибо за ваше понимание,

ОПИСАНИЕ 7 дюймов 1024*600 Многоцветный Графический ЖК-ДИСПЛЕЙ, с емкостным сенсорным экраном и автономные сенсорный контроллер основные Параметры Тип ЖК-ДИСПЛЕЯTFTинтерфейсRGBсенсорный КонтроллерGT811сенсорный Тип Панелиемкостный (5 multi-touch)подсветкаLEDРазмер дисплея (мм)154.21 (Ш) × 85.92 (H)Шаг точки (мм)0.0502 (Ш) × 0.1432 (H)разрешение1024x600 (Пикселей)рабочее Напряжение3.0 В ~ 3.6 В RGB Interface Definition PIN NO.СИМВОЛОПИСАНИЕтипФУНКЦИЯ1BL_VDDмощность положительныммощностьмощности подсветки, подключается к 5 В питания2BL_VDD3ЗЕМЛЯземлюЗЕМЛЯ4VDDмощность положительнымподключается к 3.3 В питания5R0вывод данныхвходкрасную6R17R28R39R410R511R612R713G0вывод данныхвходзеленый данных14G115G216G317G418G519G620G721B0вывод данныхвходсиний данных22B123B224B325B426B527B628B729ЗЕМЛЯземлюмощностьЗЕМЛЯ30DCLKЖК-ДИСПЛЕЙ с часамивходЖК-ДИСПЛЕЙ с часами сигнала31DISPподсветка управления позволяютвходвключить/Отключить управление подсветкой32HSYNCгоризонтальная Синхронизациявходгоризонтальная Синхронизация входного сигнала33VSYNCвертикальная Синхронизациявходвертикальная Синхронизация входного сигнала34ДЕвыбор режима управлениявходDE = 0: режим СИНХРОНИЗАЦИИ
DE = 1: DE mode35ШИМрегулировка яркости подсветкивходШИМ сигнал для регулировки подсветки36ЗЕМЛЯземлюмощностьЗЕМЛЯ37I2C_SDAI2C данныхвход/ВыходI2C данных pin, чтения/записи данных38I2C_SCLI2C часывходI2C часы контактный39CAP_RSTсбросвходсброс TP контроллер40CAP_INTпрерываниявыходвнешний сенсорный прерывания внешние Размеры Ресурсы для развития

вики:waveshare.com/wiki/7inch_Capacitive_Touch_LCD_ (F)

совместимость

этот пункт совместим с и может быть напрямую связано с следующий продукт (ы):

Open746I

распиновка полностью совместим со следующими продукт (ы):

7 дюймовый Емкостный Сенсорный ЖК (D) 7 дюймовый Емкостный Сенсорный ЖК (E) 10.1 дюймовый Емкостный Сенсорный ЖК (D)

распиновка частично совместим со следующими продукта (ов) (только отображение контактов):

7 дюймовый Резистивный Сенсорный ЖК- 7 дюймовый Емкостный Сенсорный ЖК Руководство По выбору PartNumberсенсорный Тип ПанелиразрешениеЖК-Интерфейс Передачи Данныхсенсорный Контроллердля Использования С7 дюймовый Резистивный Сенсорный ЖК-резистивный800x48024PIN RGBнетMCU с ЖК-контроллер и АЦП7 дюймовый Резистивный Сенсорный ЖК-(C)резистивный800x48016PINEmbedded RA8875MCU без ЖК-контроллер7 дюймовый Емкостный Сенсорный ЖКемкостный800x48024PIN RGBFT5206GE1MCU с ЖК-контроллер7 inch Емкостный Сенсорный ЖК-ДИСПЛЕЙ (B)емкостный800x48024PIN RGBGT811MCU с ЖК-контроллер7 дюймовый Емкостный Сенсорный ЖК (в)емкостный800x48016PINGT811MCU без ЖК-контроллер7 дюймовый Емкостный Сенсорный ЖК (D)емкостный1024x60024PIN RGB/LVDSFT5206GE1MCU с ЖК-контроллер7 дюймовый Емкостный Сенсорный ЖК (E)емкостный800x48024PIN RGBGT811MCU с ЖК-контроллер7 дюймовый Емкостный Сенсорный ЖК (F)емкостный1024x60024PIN RGBGT811MCU с ЖК-контроллер10.1 дюймовый Емкостный Сенсорный ЖК (D)емкостный1024x60024PIN RGB/LVDSFT5406

MCU с ЖК-контроллер

СОДЕРЖАНИЕ ПАКЕТА

вес:0.197 кг

7 дюймовый Емкостный Сенсорный ЖК (F) × 1 40-контактный ФФК (противоположных сторон контакт) × 1
