Контроллер заряда 20 А Солнечный mppt 12 В 24 автоматическая работа вход pv 150 в |

Контроллер заряда 20 А Солнечный mppt 12 В 24 автоматическая работа вход pv 150 в |

Посылка включает в себя:
1. 1 шт. mppt Контроллер заряда 20A 150 в
2. 1 шт. MPPT контроллер руководство пользователя
3. 1 шт. дистанционный метр MT50 + 2 м кабель связи
4. 1 шт. дистанционного метра Руководство пользователя

Новые функции контроллера Tracer-2215BN перечислены ниже:

• Автоматическое определение 12 В/24 В или пользовательское рабочее напряжение.

• Отличное рассеивание тепла. С помощью интеграции корпуса радиатора из литого алюминия контроллер может быть естественным охлаждением.

• Усовершенствованная технология отслеживания максимальной мощности для оптимизации использования солнечной системы. Максимальная эффективность преобразования составляет 98%.

• Быстрая блокировка точки MP, и контроллер обеспечивает самую высокую эффективность отслеживания в отрасли 99%.

• Широко используется, автоматическое распознавание днем или ночью.

• Несколько методов нагрузки поддерживаются для удобства по-разному.

• Поддержка 4 вариантов зарядки: герметичный, ГЕЛЕВЫЙ, затопленный и пользовательский.

• Принятие температурной компенсации и автоматическое исправление параметров зарядки и разрядки, улучшение срока службы батареи.

• Защита: перегрев, перезарядка, PV и нагрузка короткая, PV (батарея) почитается, защита от перегрузки по току.

• Фактическая удобная и записывающая функция обеспечивает удобство проверки данных каждый день, каждый месяц и каждый год.

• RS-485 порты с помощью открытого стандартного протокола Modbus поддерживаются для удовлетворения различных случаев спроса.

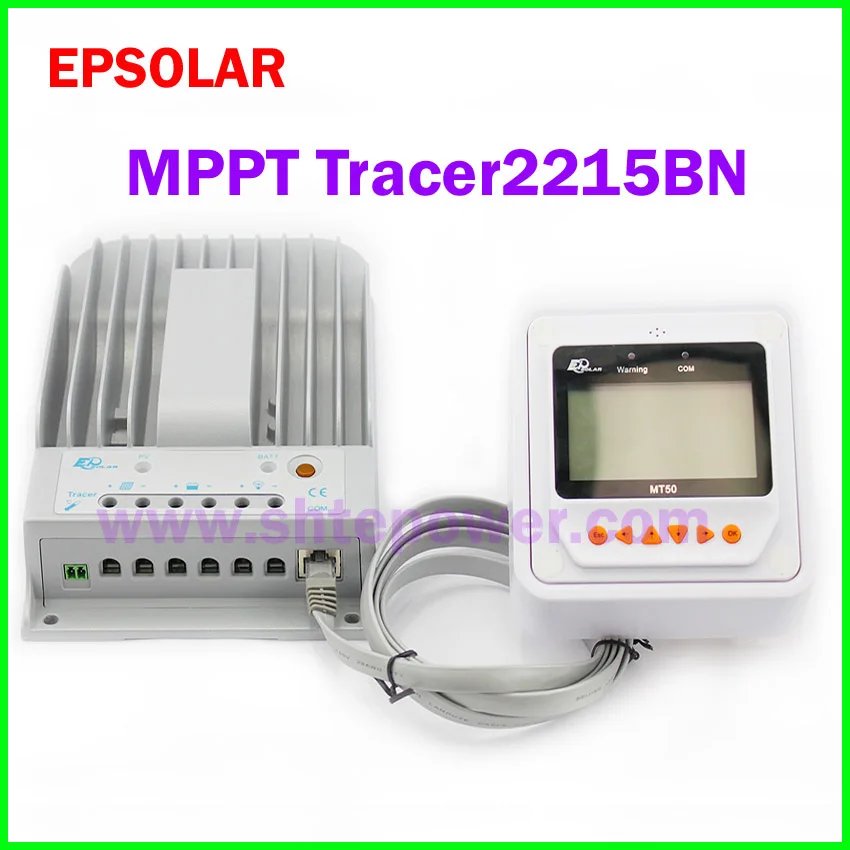

• С поддержкой программного обеспечения для мониторинга ПК и Дистанционного Счетчика MT50, удобно проверять данные контроллеров в реальном времени и устанавливать параметры.

• Поддержка обновления прошивки.

Введение:

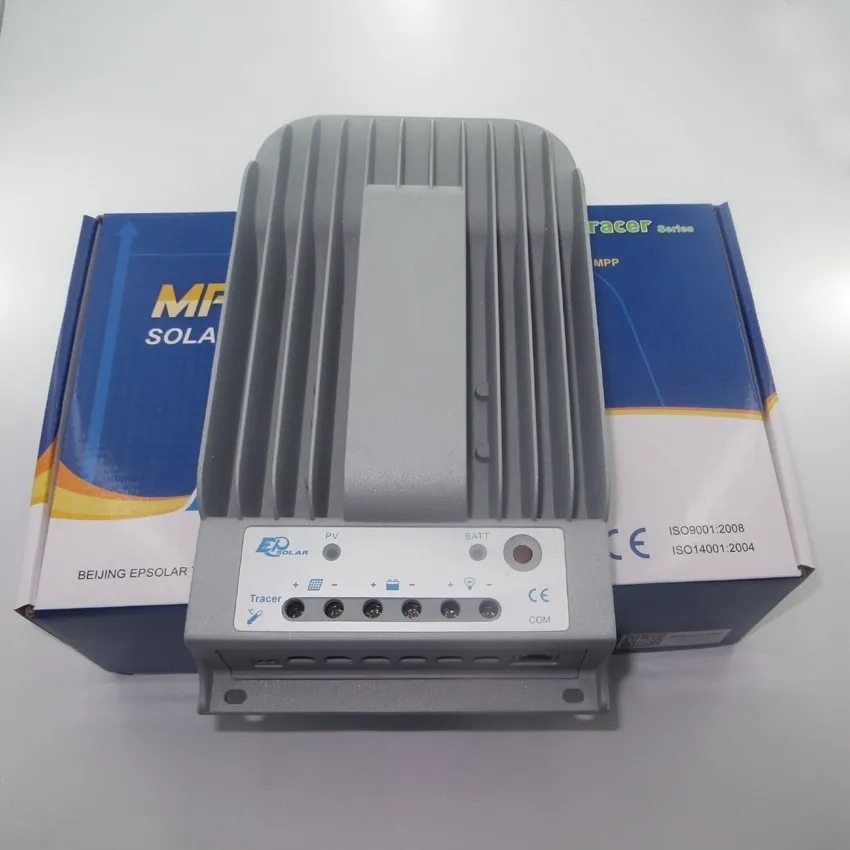

Контроллер Tracer-2215BN предназначен для автономной солнечной системы и управления зарядкой и разрядкой аккумулятора. Контроллер оснащен интеллектуальным алгоритмом отслеживания, который максимизирует энергию от солнечного PV модуля (ов) и заряжает аккумулятор. В то же время функция отключения низкого напряжения (LVD) предотвратит разрядку аккумулятора.

Процесс зарядки аккумулятора был оптимизирован для длительного срока службы батареи и улучшенной производительности системы. Комплексная Самостоятельная Диагностика и функции электронной защиты могут предотвратить повреждение от ошибок установки или ошибок системы. Кроме того, контроллер серии Tracer-BN имеет интерфейс RJ45, который позволяет общаться с другими аксессуарами.

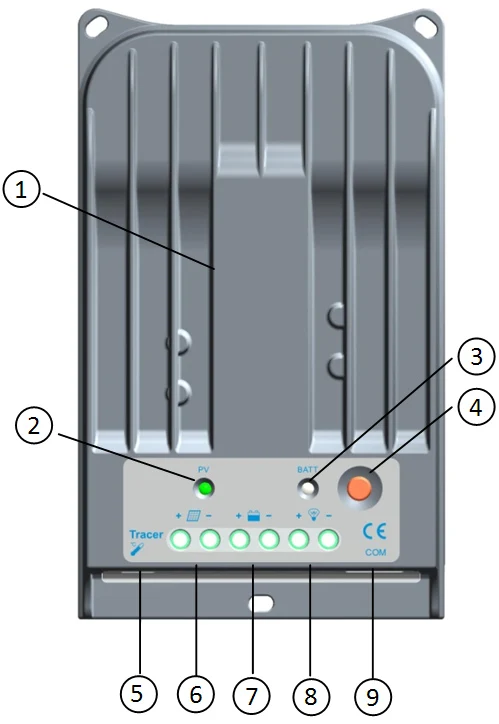

1-теплоотвод: теплоотвод из литого алюминия для рассеивания тепла контроллера.

2-зарядки светодиодный индикатор: свидетельствуют о том, что аккумулятор заряжается или нет.

Светодиодный индикатор с 3 батареями: показывает состояние зарядки.

4-кнопочный: включение/выключение нагрузку на включения/выключения в ручном режиме и очистить часть неисправностей.

5-Температура Сенсор Порты и разъёмы: дистанционный Температура Сенсор для измерения температуры окружающей среды Температура и сделать Температура компенсации для зарядки и разрядки.

6-модуля солнечной батареи клеммы: Подключите солнечных модулей.

7-клеммы батареи: Подключение батарей.

8-клеммы нагрузки: Подключение нагрузки.

Порт 9 - RS-485 (RJ45 interfact): Подключение к ПК или MT50 для мониторинга или обновления прошивки.

 Электрические параметры

Описание продукта:

Параметр

Номинальное напряжение системы

12VDC/24VDC автоматическая работа

Номинальный ток заряда

Tracer2215BN 20A

Номинальный ток разряда

Tracer2215BN 20A

Максимальное напряжение аккумуляторной батареи

32V постоянного тока

Макс. Солнечное входное напряжение

150VDC

Максимальная входная мощность PV

Tracer2215BN 260 Вт (12 В) /520 Вт (24 В)

Собственного потребления *

≤ 50 мА (12 В) ≤ 27 мА (24 В)

Зарядка напряжения холостого хода падение

≤ 0,26 V

Разрядки перепада напряжения

≤ 0,15 V

Температура компенсации коэффициента

-3 мВ/°C/2 в (по умолчанию)

Связь

RS485 (интерфейс RJ45)

 Параметры окружающей среды

На окружающую среду

Параметр

Диапазон температуры окружающей среды

-35C до + 55C

Диапазон температуры хранения

-35C до + 80C

Диапазон влажности

≤ 95%(NC)

Корпус

IP30

Высота над уровнем моря

≤ 3000 м

Механические параметры (Tracer2215BN)

Механические часы

Параметр

Измерение

216,6 мм x 142,6 мм x 56 мм

Монтажный размер

Деталь в размерах для рисования

Размер монтажного отверстия

Φ4.7

Мощность кабель

10mm2

Вес

1,5 кг

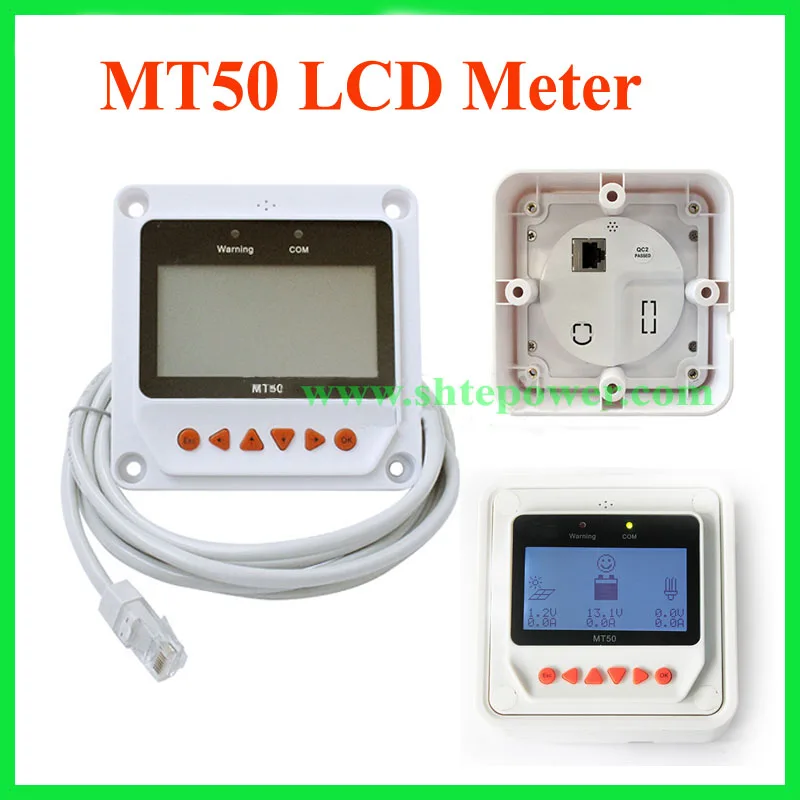

Дистанционный измеритель (модель:MT50)

Цифровой дистанционный измеритель отображает операционную информацию системы, показания ошибок и самодиагностику. Информация, отображаемая на ЖК-дисплее с подсветкой, легко читается и большие кнопки упрощают навигацию по меню счетчика. Измеритель может быть установлен в стене или раме. MT50 (стандартная версия) поставляется с одним кабелем длиной 2 метра. MT50 соединяет серии Tracer-BN с интерфейсом RJ45.
