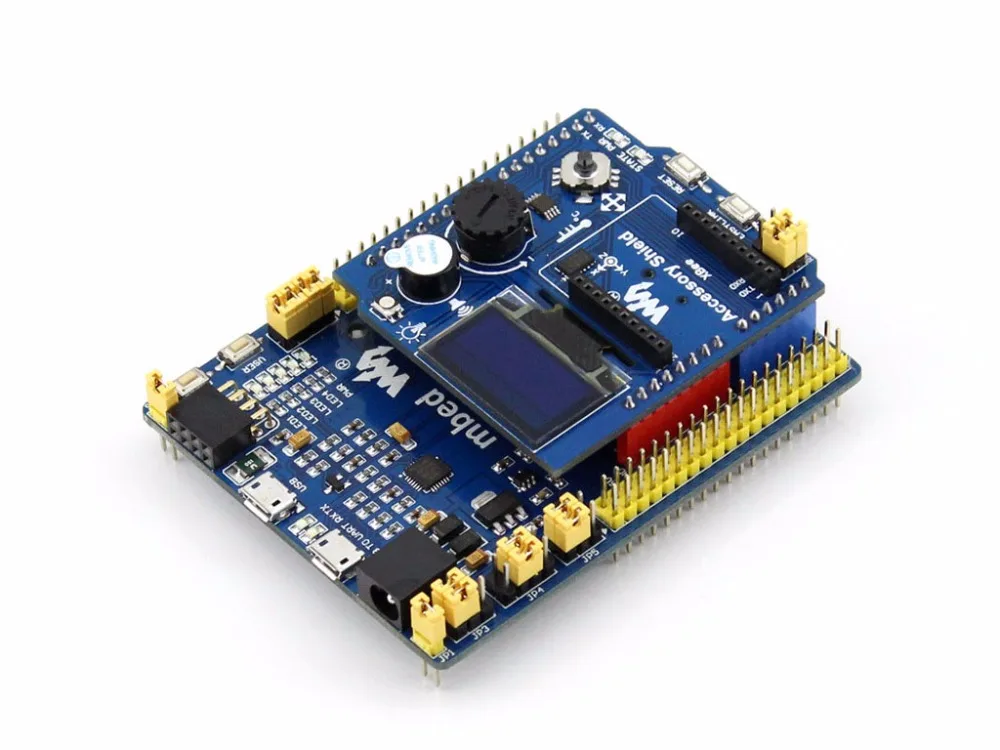

Макетная плата B STM32 набор из 3 экранов (OLED RTC AD/DA аудио кодек...) + ST LINK совместимый с

XNUCLEO-F103RB комплект разработчика, поставляется с общим используется периферийные щиты, OLED, Часы реального времени, AD/DA, аудио-кодеком, RS485... Обзор

Этот набор для разработки включает в себя:

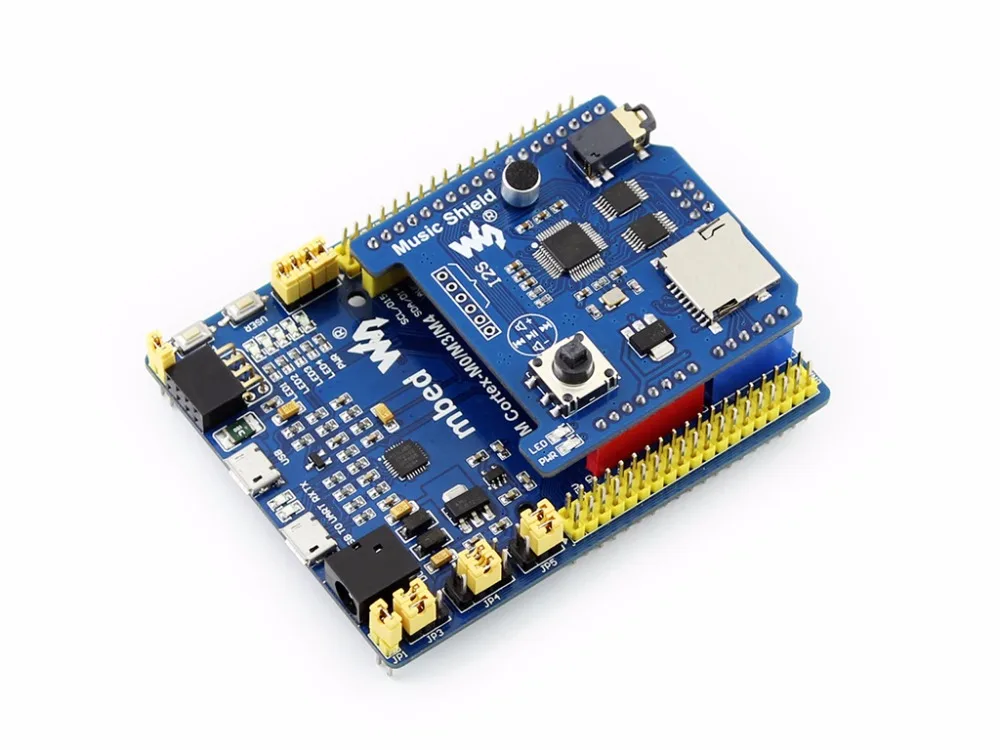

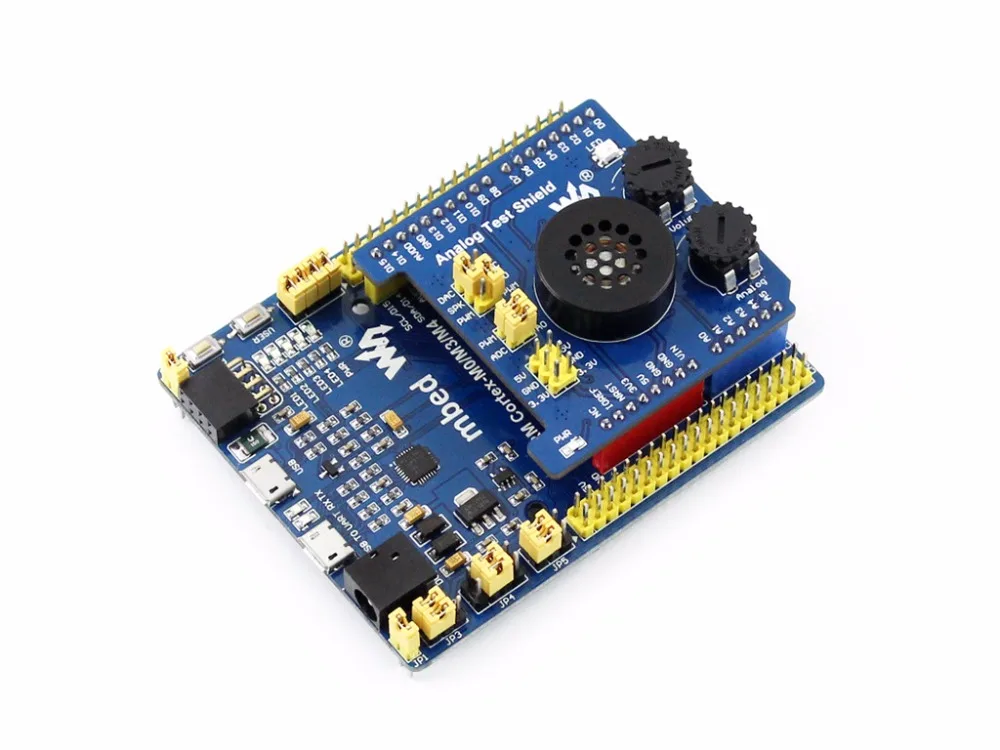

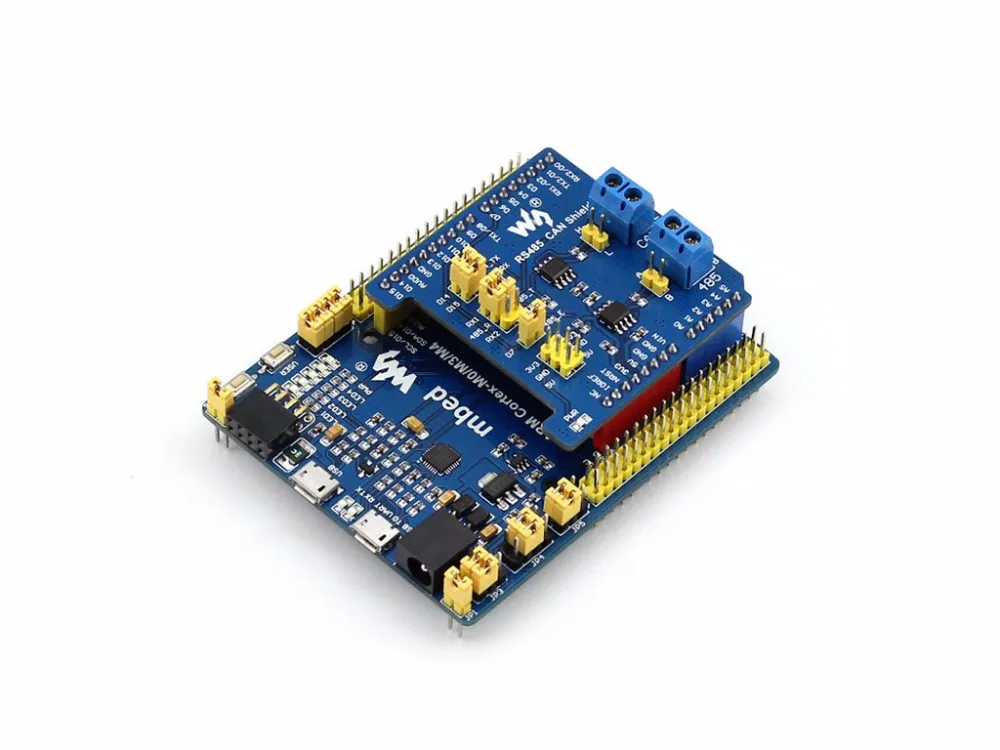

XNUCLEO-F103RB(Макетная плата STM32, поддержка Arduno, совместима с NUCLEO-F103RB) Аксессуар щит(0,96 дюймов O светодиодный, высокая точность РТК, 3-х осевой Акселерометр, датчик температуры, RGB светодиодный и т. д.) Аналоговый Тесты щит(Сбор AD, тест на выход DA) Музыка Щит(Аудио-кодек, воспроизведение музыки, запись) RS485 может защитить(RS485, поддерживает связь) XNUCLEO-F103RB Особенности Встроенный микроконтроллер STM32F103RBT6, совместимый с NUCLEO-F103RB, совместимы с Cortex-M3 Поддержка подключения Arduno, легко соединяется с различными защитными панелями Arduno и обеспечивает доступ к массивным возможностям Arduno Разъемы ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения Поддержка mlad, создание прототипа быстро с помощью mlad SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение, HAL library, включая различные образцы программного обеспечения Поставляется с отдельной ST-LINK/V2 модуль



Преимущества Сравнить XNUCLEO NUCLEO Примечания Arduno Совместимость UNO, Leonardo UNO XNUCLEO может быть настроен jumper, чтобы совместим с UNO (по умолчанию) или Leonardo Arduno ICSP интерфейс Да Нет ICSP требуется некоторые виды щиты Usb-связь Да Нет Разъем USB NUCLEO предназначен только для отлаживания, не доступен для подключения USB Разъем USB Микро USB Мини USB Micro USB-это современный стандарт USB Морфо заголовки mark Большинство Нет Теперь вы можете проверить метку печатной платы, а не таблицу данных Общие интерфейсы подключаются через Джемперы 0Ω резисторы для поверхностного монтажа Джемперы гораздо легче в использовании, не нужно паять UART отладки Доступна, в то время как встроенный в цепь Не доступен, пока в цепи отгружен Функциональный чип NUCLEO integrad, встроенный в систему «ST-LINK/V2», может быть смоделирован как последовательный порт, однако, он недоступен во время локализации в цепи, в то время как XNUCLEO оснащен автономным USB для чипа UART. 8 МГц с украшением в виде кристаллов Да Нет Таймер является более точным при использовании внешнего кристалла 8 МГц 32,768 кГц с украшением в виде кристаллов Да Нет Требуется для РТК USB предохранитель Да (500 мА) Нет Интерфейс USB компьютера может быть поврежден без предохранителя Светодиоды 4 -1 шт. Чем больше светодиодов, тем легче отслеживать состояние работы программы UART индикатор Да Нет Передача данных видна сейчас Вход постоянного тока Да Нет Для вашего удобства Положение кнопки Ближе к краям печатной платы Рядом с разъемом Arduno Кнопка не будет неосязаемой при подключении к экрану Arduno, если она будет близка к краям печатной платы ST-LINK Раздельно Интегрированный ST-LINK может использоваться в любом другом месте Поставляется с usb-кабелем Да Нет

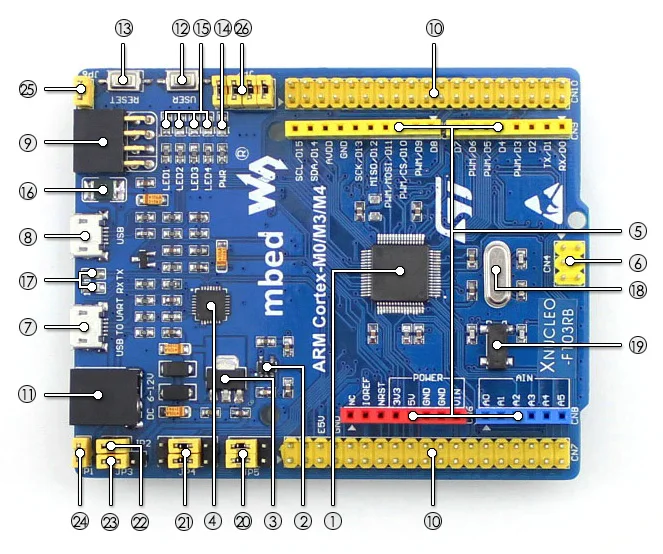

What's на XNUCLEO-F103RB



STM32F103RBT6
Ядро: ARM® 32-бит Cortex™-M3 Рабочая частота: 72 МГц Рабочее напряжение: 2,0 V-3,6 V Посылка: LQFP64 Память: 128 Кб Flash, 20 КБ SRAM Интерфейсы: 2 x SPI, 3 x USART, 2 x I2C, 1 x CAN, 1 x USB AD/DA : 2 x AD (12 бит, 16 каналов) SPX3819M5:3,3 V регулятор напряжения AMS1117-5.0:5,0 V регулятор напряжения CP2102:Конвертер USB в UART Arduno разъем:Для подключения Arduno Shield ICSP интерфейс:Arduno ICSP USB UART: Для отладки Разъем USB: Интерфейс связи USB SWD интерфейс:Для программирования и доводки ST Морфо-разъемы:Доступ к VCC, GND и всем I/Os, легкий для расширения 6-12 В DC вход Кнопка пользователя Кнопка сброса Мощность индикатор Пользовательский светодиодный 500mA быстро Самовосстанавливающийся Предохранитель Индикатор последовательного порта Rx/Tx 8 МГц с украшением в виде кристаллов 32,768 кГц с украшением в виде кристаллов Джемпер ADC/I2C
Короткий A и B : Arduno A4, A5 используется как I2C Короткий B и C: arduo A4, A5 используется в качестве ADC UART Перемычка выбора MCU тестовая Перемычка тока:Для тестов на низкую мощность Мощность Перемычка выбора
Короткий 5 В и 5 В: питание от usb-подключения Короткий 5 В и 5 В: питание от внешнего источника питания Usb-включения, джемпер
Короткий Джемпер, чтобы включить Откройте перемычку, чтобы выключить Кнопка пользователя джемпер
Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода Пользовательский светодиодный джемпер
Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода XNUCLEO-F103RB заголовки расширения

XNUCLEO-F103RB фото

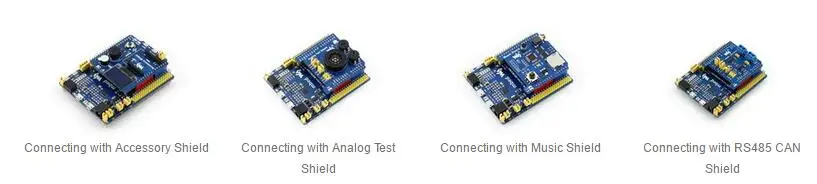

В комплекте щиты   XNUCLEO-F103RB Размер



Развития ресурсы

Вики: Www.wav eshare.com/wiki/XNUCLEO-F103RB

Посылка содержание

Вес:0,35 кг

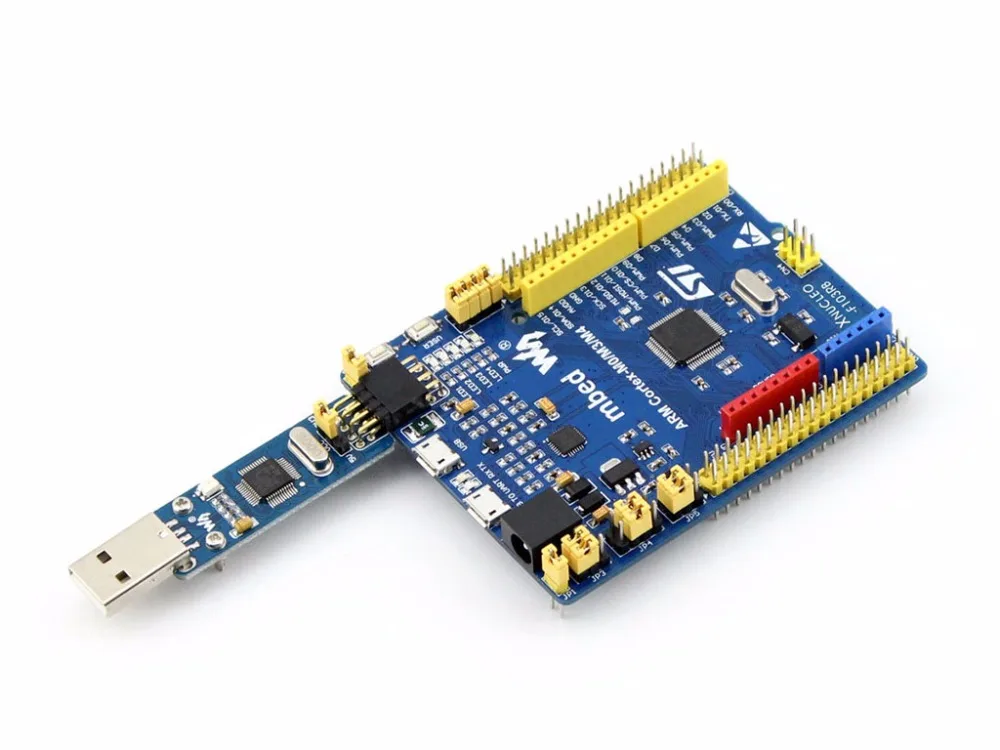

XNUCLEO-F103RB x 1 ST-LINK/V2 (мини) х 1 Кабель с разъемом USB Type-A на Micro B, x 1 Штепсельная Вилка USB типа A для штепсельной розетки x 1 Защитный аксессуар x 1 Аналоговый тестовый щит x 1 Музыкальный щит x 1 Карта Micro SD 16 Гб x 1 RS485 CAN Shield x 1
