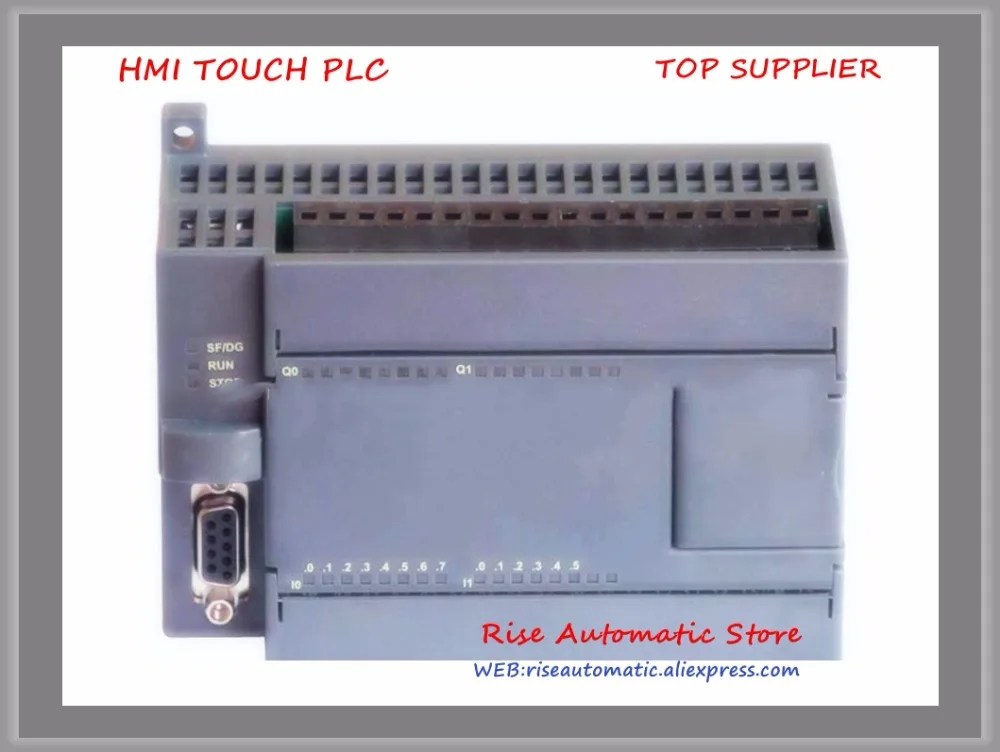

14 вход 10 транзисторный выход новый оригинальный ПЛК CPU224T-24 заменить support

14 вход 10 транзисторный выход новый оригинальный ПЛК CPU224T-24 заменить support

Хост процессора и модуль расширения могут быть полностью совместимы с Siemens PLC

Номер заказа

CPU224R-24

CPU224T-24

Соответствующий S7-200 предыдущий номер заказа

6ES7214-1BD23-0XB0

6ES7214-1AD23-0XB0

Измерение(Ш * В * Д)

120,5*80*62 мм с наружной резьбой

120,5*80*62 мм с наружной резьбой

Мощность рассеивания

7 Вт

5 Вт

Мощность входной разъем

220 В переменного тока

24 V DC

Память программы

36 кГц

36 кГц

Хранение данных

20 K

20 K

Связь порты

1PPI, 485 терминал

1PPI, 485 терминал

Цифровой точки ввода

14

14

Электронные сигареты с цифровым выходом точек

10

10

Электронные сигареты с цифровым выходом типа

Реле

Транзистор

Аналоговые входные сигналы точек

0

0

Аналоговый выход точек

0

0

Максимальное кол-во модули расширения

7

7

Максимальная расширяемый ввода/вывода

112DI/112DO, 32AI/32AO

112DI/112DO, 32AI/32AO

Хранение данных при падении источника питания

Внутренняя вспышка, остается постоянно

Внутренняя вспышка, остается постоянно

Встроенные часы в режиме реального времени

Время удерживать более 2 лет, сменный

Время удерживать более 2 лет, сменный

Общее количество таймера

1 мс

10 мс

100 ms

256

4

16

236

256

4

16

236

Общее количество счетчиков

256

256

Запоминающее устройство бит

256

256

Бит памяти поддерживает при падении источника питания

112

112

Время прерывания

2*1 ms Коэффициент разрешения

2*1 ms Коэффициент разрешения

Прерывание край

4 поднимающиеся края и/или 4 падающие края

4 поднимающиеся края и/или 4 падающие края

Аналоговый потенциометр

2*8 плата сбора данных

2*8 плата сбора данных

Время выполнения булеанской операции

0.15us

0.3us

Время выполнения арифметической точки

8us

8us

Часы

Встроенный

Встроенный

Мощность питания

+ 5В

24 V

660mA

400mA

660mA

400mA

Связь интерфейс

1PPI, RS485, встроенный протокол MODBUS

1PPI, RS485, встроенный протокол MODBUS

PPI скорость передачи данных

9,6, 19,2 и 187,5 k

9,6, 19,2 и 187,5 k

Свободный порт скорость передачи данных

1,2 кбод до 115,2 k

1,2 k aud до 115,2 k

Каждая секция максимальной длины кабеля

Используя изолированный ретранслятор

Без использования изоляции ретранслятор

187,5 k скорость передачи 1000 м

38,4 k скорость передачи 1200 м

50 м

187,5 k скорость передачи 1000 м

38,4 k скорость передачи 1200 м

50 м

Самое большое количество мест

Каждый период, 32 станции

Каждая сеть, 126 станций

Каждый период, 32 станции

Каждая сеть, 126 станций

Максимальное количество основных

32

32

Точка в точку (режим основной станции PPI)

Да (NETR/NETW), 8 в toal, 2 сохраняют

Да (NETR/NETW), 8 в toal, 2 сохраняют

Цифровой точки ввода

14

14

Вход типа

PNP/NPN

PNP/NPN

Электронные сигареты с цифровым выходом точек

10

10

Выход типа

Реле, сухой контакт

Транзистор MOSFET

Цифровая область ввода/вывода изображения

256 (128 вход/128 выход)

256 (128 вход/128 выход)

АналоговыйОбласть ввода/вывода изображения

64 (32 входа/32 выхода)

64 (32 входа/32 выхода)

Максимальное количество расширенного модуля ввода/вывода

7

7

Максимальное количество цифровых точек ввода/вывода

230

230

Максимальное количество аналоговых точек ввода/вывода

56AI/28DO

56AI/28DO

Импульсный захвата вход

14

14

Высокая скорость countertotal номер

Однофазный счетчик

2-х фазный счетчик

6

6*30 кГц

4*20 кГц

6

6*30 кГц

4*20 кГц

Эта машина интегрирована цифровым количественный ввод точек

14

14

Номинальное напряжение

24 V DC

24 V DC

Максимальная продолжительная напряжение, допускается

30 В постоянного тока

30 В постоянного тока

Материнскую плату 1 сигнала

Материнскую плату 0 сигнала

Детали для 18 вольтового, 2.5mA

5 в постоянного тока, 1 мА

Детали для 18 вольтового, 2.5mA

5 в постоянного тока, 1 мА

Фотоэлектрический изоляции

Изоляции группа

500 В переменного тока, 1 минуту

Смотрите схему подключения

500 В переменного тока, 1 минуту

Смотрите схему подключения

В то же время подключен к входу

14

14

Максимальная длина кабеля

Экранирование

Нет экранирование

500 м (Стандартный вход)

50 м (высокоскоростной счетчик вход)

300 м (Стандартный вход)

500 м (Стандартный вход)

50 м (высокоскоростной счетчик вход)

300 м (Стандартный вход)

Эта машина интегрирована цифровыми выходными точками

10

10

Тип выхода

Реле, сухой контакт

Транзистор mosfet

Каждая точка номинального тока

Номинальный ток на каждом из людей

2A

5A,Контакт закрыт

0.75A

6A

Ток утечки

10uA

Для легких нагрузок

5 Вт DC/200 Вт AC

5 Вт

Восприятия напряжение зажима

L +-48 V DC, 1 W

На сопротивление

0,2Ω

0,3Ω(Максимальная 0,6Ω)

В одно и то же время с помощью к выходу

10

10

Два выхода параллельно

Да,Только выход, когда одна и та же группа

Да, только выход, когда одна и та же группа

Максимальная длина кабеля

Экранирование

Нет экранирование

500 м (стандартный выход)

150 м (стандарт)

500 м (стандартный выход)

150 м (стандарт)
