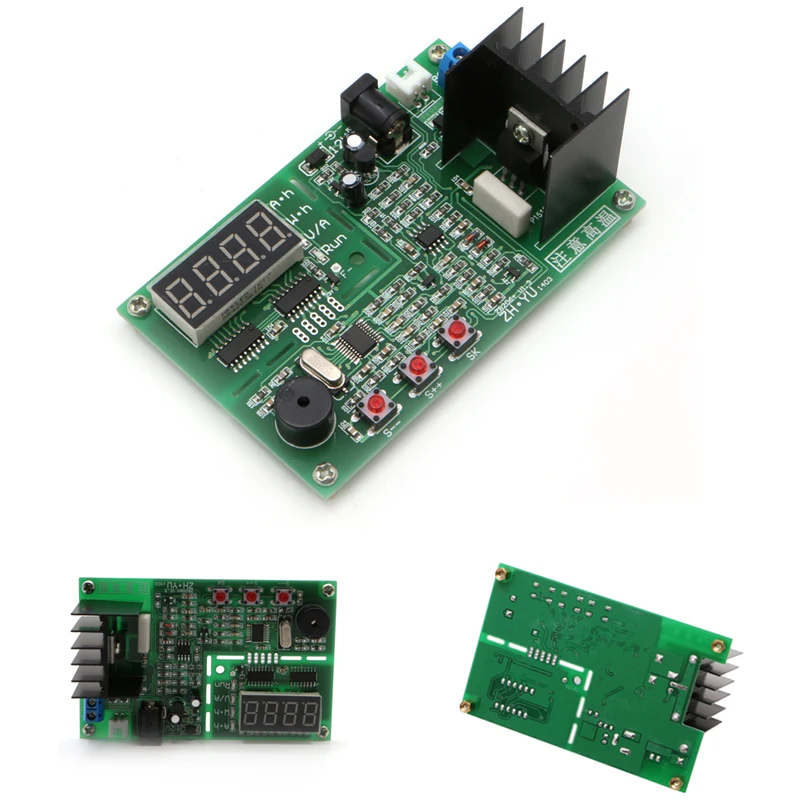

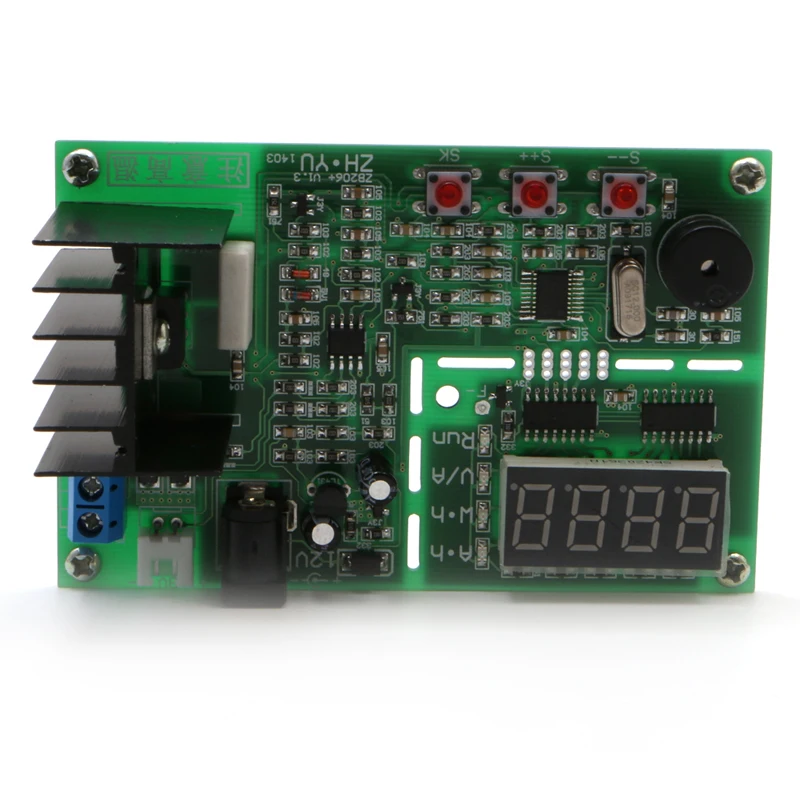

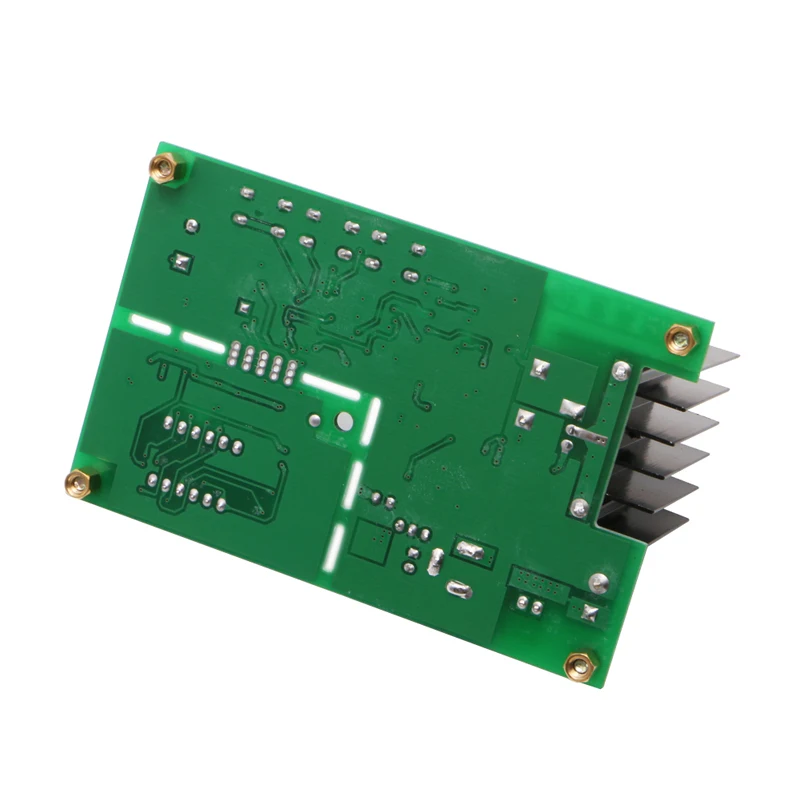

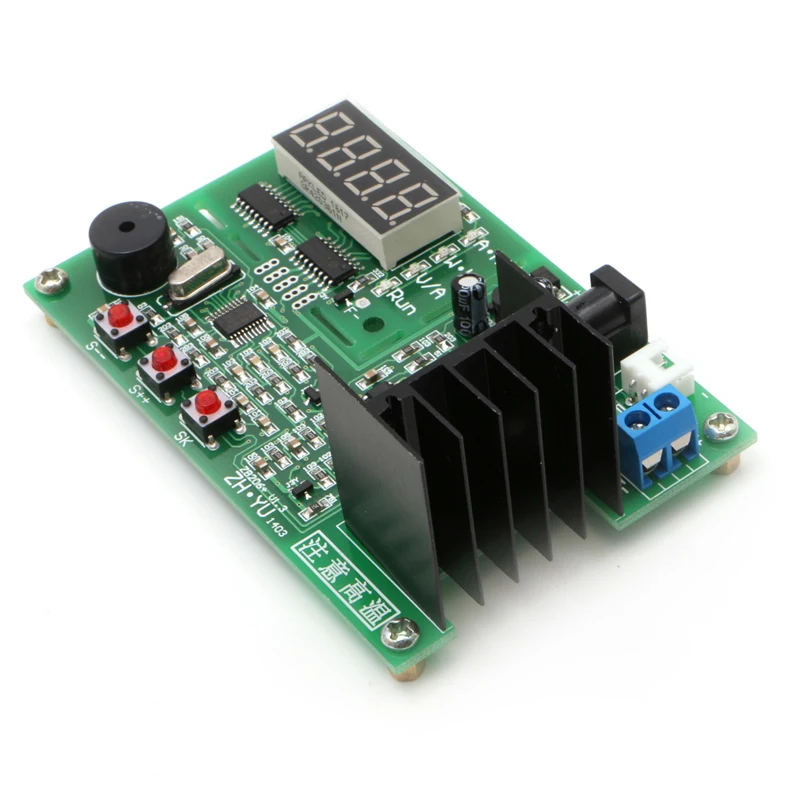

12 В постоянного тока электронный тестер емкости аккумулятора анализатор



Описание:

100% новый и высокое качество Материал: электрические компоненты Цвет: см. Фотографии Интегрированные Режимы измерения доступны в трех емкостях: 1. Двухлинейный пакетный режим-отключает ток разряда, Обнаружение напряжения батареи, чтобы предотвратить мгновенное воздействие потери линии в этом режиме для тестовой нагрузки мгновенно выключается (несколько миллисекунд) напряжение терминала, а не напряжение нагрузки. 2. Двухпроводной непрерывный режим-в основном используется в качестве электронной нагрузочной испытательной мощности в этом режиме для тестового напряжения клеммы. 3. Профессиональный четырехпроводный тестовый режим-требует от покупателя приобрести специальные приспособления, может точно проверить производительность батареи в этом режиме для тестирования BV терминала дифференциального напряжения. Текущая версия имеет независимое RES-V (испытание на внутреннее сопротивление батареи-напряжение)! (Эта функция полезна для тестирования внутреннего сопротивления батареи над обычными 20M батареями, низкое сопротивление батареи питания не подходит) Несколько деталей продукта защиты включают в себя: обратная батарея, супер-мощность, ультра-напряжение, отклонения напряжения питания. Интеграция передовых вычислений, без помощи компьютера может быть непосредственно получена энергия батареи (Wh) и разрядное плато заряда батареи (V)! Каждый тестовый ток 0,1-2.6A 0.1A для остановок любая регулировка, плавный ток высокая стоимость программы тепловыделения MOS, С отдельной областью MOS линейный ток цепи мониторинга, чтобы гарантировать, что весь процесс является абсолютно точным. Тестовое входное напряжение батареи до 8,50 в, поддержка 13 батарей (включая мобильную мощность) автоматически определяет наиболее простую работу, нужно только нажать кнопку, чтобы автоматически начать тест! С расширенным меню настройки функции, вы можете изменить многие аспекты расширения! Все параметры автоматически сохранены, дизайн функции автоматического отключения памяти, сбой питания в середине боятся.



Технические параметры:

Напряжение источника питания: DC12V (DC11-14V) Рабочий ток: менее 35 мА Максимальное входное напряжение батареи: 8,5 в Максимальная погрешность тока разряда: 1% + 2ма Погрешность измерения максимального напряжения: 1% -3D Общие измерения максимальная погрешность: 0,1-0.2A 2.5%, 0,3-0.5A 1.6%, 0,6-1.0A 1.2%, 1.1A-2.6A 1%. Размер платы (без медных ножек): 97 мм * 62 мм * 38 мм
Примечание: поддержка автоматической идентификации типа батареи: 1.2В Ni-MH Ni-Cd батареи, 1.5В щелочные батареи,
1,6 в перезаряжаемая никель-цинковая батарея, 1.8В литиевая батарея (например, L91), 2.0в свинцово-кислотная батарея, 2.4в никель-кадмиевый аккумулятор, 3.0в литиевая батарея, 3.2в литий-железо фосфат батарея,
3,6 в NiMH Аккумулятор NiCad, 3,6-3,7 В литиевая (полимерная) батарея, 3,8 В Высоковольтная литиевая батарея (полное напряжение 4,35 в литиевая батарея),
Свинцово-кислотная батарея 4,0 В, Мобильная мощность 5,0 В (зарядное сокровище), свинцово-кислотная батарея 6,0 В, Ni-MH Ni-Cd батарея 6,4 в, литий-железо Фосфат группы двойной, 7,2-7,4 В двойной серии литиевая батарея. Всего 13 категорий (уровни напряжения) всего 17 видов батарей.
Пожалуйста, не используйте автоматический идентификационный режим, помимо вышеуказанных типов батарей или внешнего источника питания,
Например, не используйте зарядное устройство и другой автоматический идентификационный тест! Чтобы проверить, выключите функцию автоматической идентификации,
Используйте ручной режим! Инструкции по быстрому запуску (заводской по умолчанию):
1. Вставьте полностью заряженный аккумулятор, который будет протестирован (зарядка Po) положительные и отрицательные клеммы подключены к синей летучей мыши + и летучей мыши-,
Кабель короткий и толстый! Тестер проходит до 12 В постоянного тока тестер рабочего напряжения дисплей загрузки разрядного тока.

2. Нажмите кнопку «S-» или «S + +», чтобы изменить установочный ток в диапазоне 0,1-2,6a, после текущего нажатия соответствующей кнопки SK Чтобы начать тест (например, коды неисправности Err *, пожалуйста, обратитесь к задней части содержимого), тестовый er может разумно выбрать тип батареи и
Развивайте выходное напряжение, после начала тестирования горит светодиодный индикатор «RUN», значение цифрового дисплея будет от емкости Ah, энергии Wh,
Колесо значительно между напряжением V и током A. Когда тест будет завершен, цифровое значение будет мигать быстро
Звуковые оповещения, светодиодный светильник выключается.
3. Когда вы закончите, светодиодный дисплей общей емкости А. Ч, и всегда мигает, вы можете нажать кнопку "SK" позволяет тестеру остановить
Мигающий сигнал тревоги, вы также можете нажать кнопку, чтобы Переключить S-или S + + проверить емкость батареи Ah, Wh энергии и разрядки плато напряжения V, при нажатии снова "SK" Кнопка, тестер настроен для возврата к питанию на текущее состояние, Вы можете повторить работу до следующего раздела тестирования батареи.
Примечание: после завершения теста необходимо выполнить аварийный сигнал, резервные данные будут очищены, если не ключевая операция, результат всегда сохранит резервную копию, даже если отключение питания не ясно!
Err * Значение кода ошибки и подход: Err1: напряжение батареи слишком высокое, убедитесь, что напряжение батареи ниже, чем перед тестом 8,5 В. Err2: напряжение батареи слишком низкое (ниже установленного значения выходного напряжения), убедитесь, что напряжение батареи и сброс, если батарея перевернута, И измерение напряжения в четырехпроводном режиме не подключено или не изменено, также появляется Err2. Err3: аккумулятор не поддерживает настройку тока разряда или линии сопротивления, используйте меньший тестовый аккумулятор и убедитесь, что линия батареи Толстая, короткая, хороший контакт между электродами. Err4: силовая трубка повреждена, проблема обычно возникает после неблагоприятных изменений, сменных силовых трубок и других альтернативных моделей P75NF75. Err5: тест превысил предел мощности, состояние только в функции ограничения мощности включено (LPon) может появиться в заданных условиях от имени dischargepower над защитными мерами 12W, прибор для предотвращения перегрева и нагревания! Используйте rs можно трансформировать (увеличить или установить вентилятор радиатора) и выключить питание, чтобы ввести ограничения меню функций (LPoF), вы можете использовать более 12 Вт мощности самостоятельно. Err6: напряжение источника питания находится вне диапазона, когда напряжение питания ниже 11 в или выше 14 в, тестер во время питания будет отображать код ошибки, замена напряжения питания подходит для использования! Примечание: При отображении Err1-Err5 нажмите любую клавишу для возврата в исходное состояние. Нет розничной упаковки Количество: 1 шт. Примечание: Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 шт. x DC 12 В батарея ёмкость тест er литиевая тест жизни внутренний анализатор сопротивления
