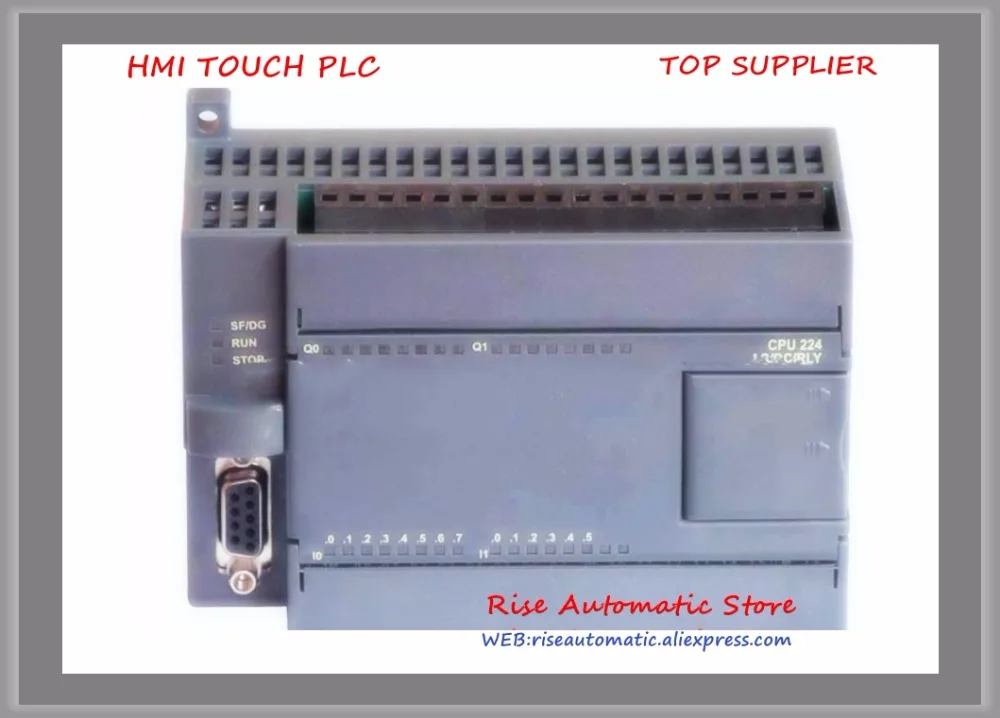

Новый 14 вход 10 транзисторный выход PLC CPU224T +-24 заменить S7-200 6ES7214-1AD23-0XB0 Поддержка

Новый 14 вход 10 транзисторный выход PLC CPU224T +-24 заменить S7-200 6ES7214-1AD23-0XB0 Поддержка

Модуль хоста и расширения ЦП может быть полностью совместим с Siemens S7-200 PLC

Номер заказа

CPU224T +-24

Соответствующий s7-200 заказ без

6ES7214-1AD23-0XB0

Размеры(Ш * В * Г)

120,5*80*62 мм

Мощность рассеивания

5 Вт

Мощность Тип входного сигнала

24 В DC

Памяти программ

36 К

Хранения данных

20 К

Связь портов

2PPI, RS485 электрический уровень, встроенный в протокол MODBUS

Цифровой вход точки

14

Цифровой выход точки

10

Цифровой выход Тип

Транзисторы

Аналоговые входы точки

0

Аналоговый выход точки

0

Максимальное число модулей расширения

7

Максимальная расширяемый IO

112DI/112DO, 32AI/32AO

Данные поддерживают, когда блок питания drop

Внутренняя вспышка, остаются постоянно

Встроенные часы в режиме реального времени

Время для хранения более 2 лет, сменная

Общее количество таймера

1 мс

10 мс

100 мс

256

4

16

236

Общее количество счетчиков

256

Памяти бит

256

Хранение памяти немного поддерживается, когда блок питания drop

112

Время для прерывания

2*1 мс Коэффициент разрешения

Прерывания края

4 поднимающийся край и/или 4 падения края

Аналоговый потенциометр

2*8 бит разрешения

Время выполнения Boolean

0.3us

Время выполнения плавающей точки

8us

Часы

Встроенный

Мощность питания

+ 5 В

24 В

660mA

400mA

Связь интерфейс

2PPI, RS485, встроенный протокол MODBUS

PPI скорость передачи данных

9,6, 19,2 и 187,5 К

Свободный порт скорость передачи данных

1,2 К передачи до 115,2 К

Каждый раздел максимальной длины кабеля

С помощью изолированного повторителя

Не используя изолированный повторителя

187,5 К передачи 1000 м

38,4 К передачи 1200 м

50 м

Наибольшее количество сайтов

Каждый период, 32 станции

Каждая сеть, 126 станций

Максимальное количество основной

32

Точка к точке (режим основной станции PPI)

Да (NETR/NETW), 8 в toal, 2 сохраняют

Цифровой вход точки

14

Вход типа

PNP/NPN

Цифровой выход точки

10

Выход типа

Транзисторы MOSFET

Цифровая область I/O image

256 (128 вход/128 выход)

АналоговыйI/O область изображения

64 (32 входа/32 выхода)

Максимальное количество расширенного модуля I/O

7

Максимальное количество цифровых I/O точек

230

Максимальное количество аналоговых сигналов I/O

56AI/28DO

Захвата импульсов вход

14

Высокая скорость countertotal номер

Однофазный счетчик

2-фаза счетчик

6

6*30 кГц

4*20 кГц

Эта машина интегрирована в цифровые количества входных точек

14

Номинальное напряжение

24 В DC

Максимальный непрерывно допустимое напряжение

30 В DC

Логика 1 сигнал

Логика сигнал 0

18 В DC, 2.5mA

5 В DC, 1mA

Фотоэлектрический изоляции

Изоляция группы

500 В AC, 1 минута

Посмотрите схема

В то же время подключено к входу

14

Максимальная длина кабеля

Экранирование

Нет экранирование

500 м (Стандартный вход)

50 м (высокий счетчик скорости входа)

300 м (Стандартный вход)

Эта машина интегрирована в цифровые выходные очки

10

Тип выхода

Транзисторы mosfet

Каждая точка номинального тока

Номинальный ток на каждом из общественности

0.75A

6A

Ток утечки

10uA

Легкая нагрузка

5 Вт

Восприятия зажима напряжения

L +-48 В DC, 1 Вт

На сопротивление

0,3Ω(Максимум 0,6Ω)

В то же время через до выхода

10

Два выходных параллельно

Да, только выходные данные, когда одна группа

Максимальная длина кабеля

Экранирование

Нет экранирование

500 м (стандартный выход)

150 м (стандарт)
