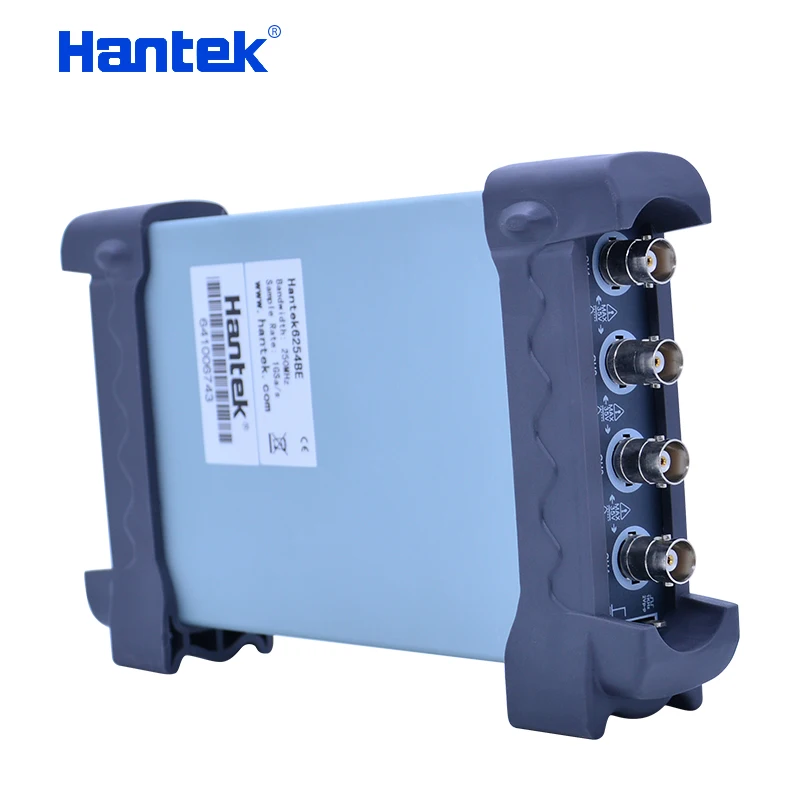

Hantek 6074BE (серия Kit III) 4CH 70 МГц автомобильное диагностическое оборудование 80 типов

Hantek 6074BE (серия Kit III) 4CH 70 МГц автомобильное диагностическое оборудование 80 типов

Hantek 6074BE (серия Kit III) 4CH 70 МГц автомобильное диагностическое оборудование 80 типов функции измерения автомобиля USB2.0

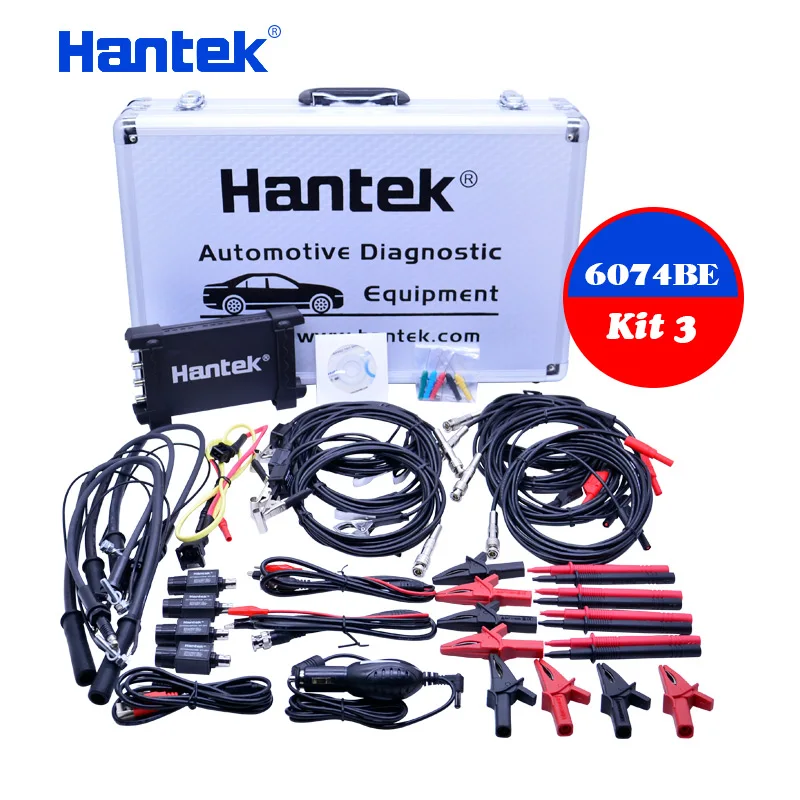

Обратите внимание: эта цена указана за комплект 6074BE III

 >ПОписание воздуховода

Набор серий Hantek6074BE

Стандарт оснащен более чем 80 типами автомобильных измерительных функций (действие зажигания/датчик/Диагностика автобуса/исполнитель/запуск и зарядка); Интерфейс USB 2,0 подключи и работай, и нет необходимости в дополнительном источнике питания; поддержка планшетного ПК; Поддержка WIN10/WIN8/WIN7 и т. Д. бесплатное программное обеспечение постоянно обновляется, высокая производительность; Поддержка USBXI, простота в эксплуатации. 4 изолированных канала осциллографа, 1 gsa/s частота дискретизации в реальном времени, 2 мВ-10 В/DIV Высокая Входная чувствительность и большой входной диапазон, 70 МГц высокая полоса пропускания, малый размер, легко носить с собой. Динамическое отслеживание курсора, запись сигнала и функция воспроизведения.

Характеристика

Стандарт оснащен более чем 80 типами автомобильных измерительных функций; первая Диагностика: вакуумное зажигание впускного коллектора, бензиновые пары регулирующий клапан вакуумное зажигание, холостое зажигание выхлопа, пусковое зажигание; Зажигание: Первичное и вторичное; Датчик: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки; Диагностика шины: можно проверить данные шины, целостность сигнала CAN-шины, CAN bus LH долгое время приобретения, LIN bus; Performer: бензин/дизель

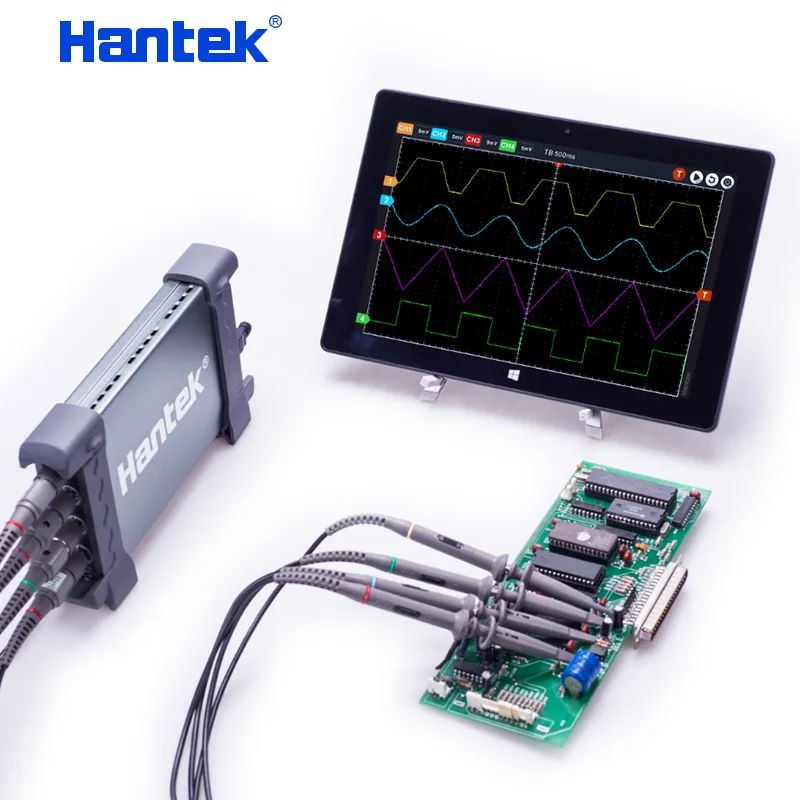

Подходит для портативных компьютеров, настольных ПК и подходит для использования на мобильных телефонах и деловых поездок. Поддержка WIN10/WIN8/WIN7 и т. Д.

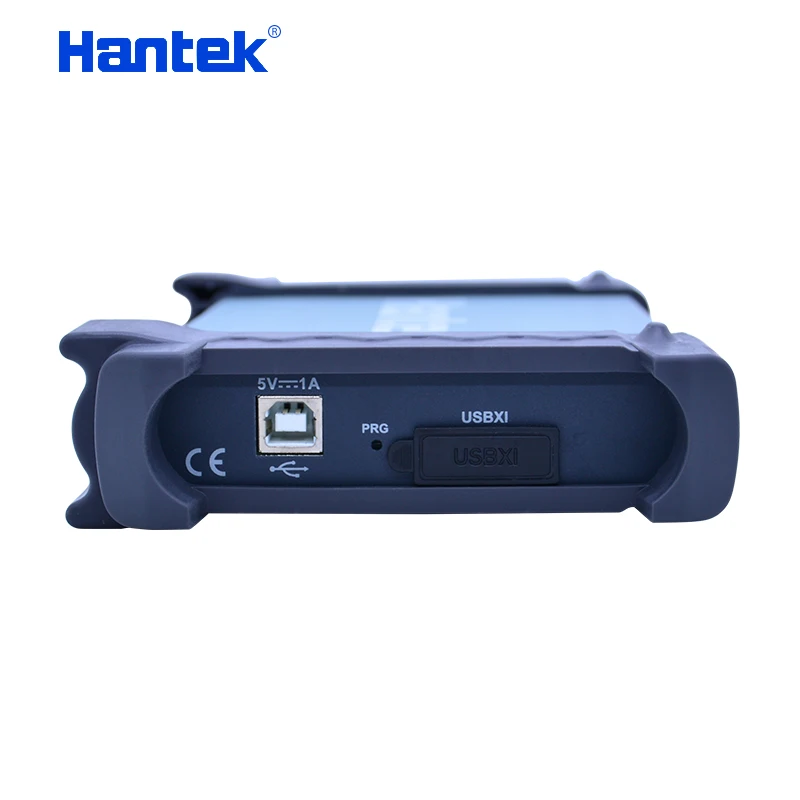

USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания;

Отличная функция, более 20 видов автоматической функции измерения, функция проверки пропуска/сбоя. Находчивая функция триггера, динамическое отслеживание курсора, запись сигнала и функция воспроизведения.

Хороший Механический дизайн с небольшим размером, который легко носить с собой. Внешний корпус изготовлен из того же материала, что и анодированный алюминий для iPad. Он обладает большой термостойкостью и абразивной стойкостью с красивым внешним видом. Твердость поверхности алюминиевого сплава значительно улучшается.

4 изолированных канала осциллографа, 1 gsa/s частота дискретизации в реальном времени, 2 мВ-10 В/DIV Высокая Входная чувствительность и большой входной диапазон, 70 МГц высокая полоса пропускания,

Данные формы сигнала могут быть выведены в EXCEL, BMP, JPG.

Усреднение формы волны, последующее свечение, управление легкостью, обратное, добавление, вычитание, размножение, разделение, X-Y дисплей.

Анализатор спектра FFT

Один компьютер может подключаться к нескольким осциллографам, легко увеличить номер канала.

Предоставление вторичной библиотеки развития DLL; предоставление примера разработки Labview \ VB \ VC \ QT

Модель

Hantek6074BE KIT II

Полоса пропускания

70 МГц

Функция измерения автомобиля

Впускной коллектор вакуум и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, холостое зажигание выхлопа, пусковое зажигание выхлопа;

Сенсор: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки;

Проверка данных CAN bus, целостность сигнала CAN bus, долгосрочное приобретение CAN bus LH, LIN bus;

Исполнитель: бензин/дизель;

Схемы стартера и зарядки

Канал

4 CH

Частота выборки в реальном времени

1GSa/s

Глубина памяти

64 K

Точность временной базы

+/-50 ppm

Диапазон временных рамок

2ns/div-1000s/div (1-2-4 последовательности)

Входное сопротивление

1M25pF

Входная чувствительность

2МВ/див10в/Див

Вертикальное разрешение

8 бит

Вертикальный диапазон смещения

2 мВ ~ 10 В/div @ x1 зонд; 20 мВ ~ 100 в/div @ x10 зонд
200 мВ ~ 1000 В/div @ x100 зонд; 2 В ~ 10000 в/div @ x1000 зонд

Точность усиления постоянного тока

+/-3%

Полоса пропускания

20 МГц

Режим запуска

Edge, Pulse, Video, Alternative

Источник запуска

CH1, CH2, CH3, CH4

Процесс сигнала формы волны

+,-, X,÷, FFT, Invert

Измерение курсоров

Крест, Трассировка, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Объем

175 мм * 105 мм * 25 мм

Вес

0,9 кг

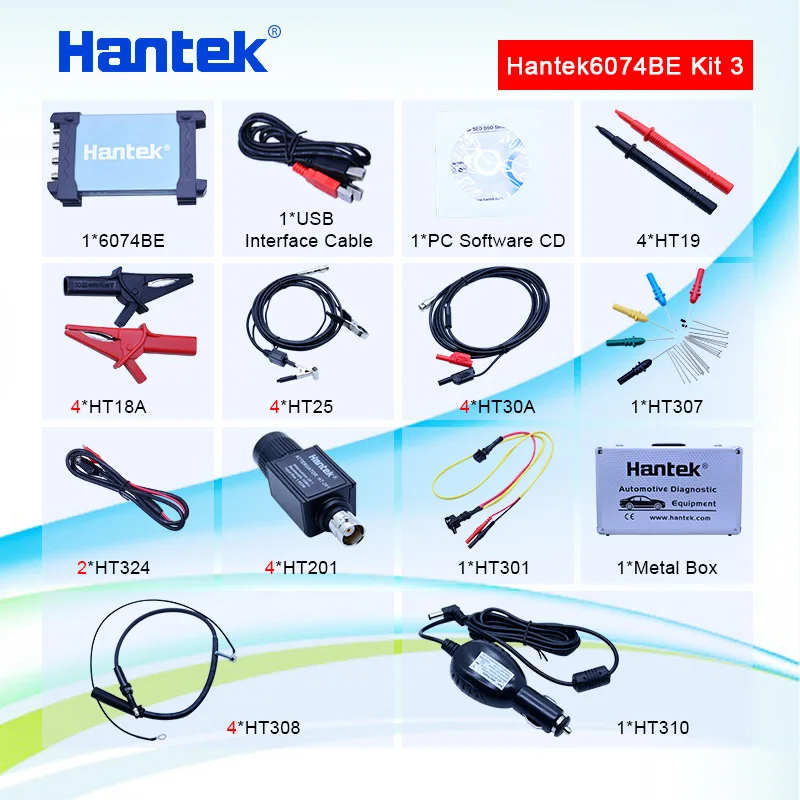

Аксессуар

2 пассивных зонда, 2 Зажим Аллигатор линии

Функциональное изображение:
