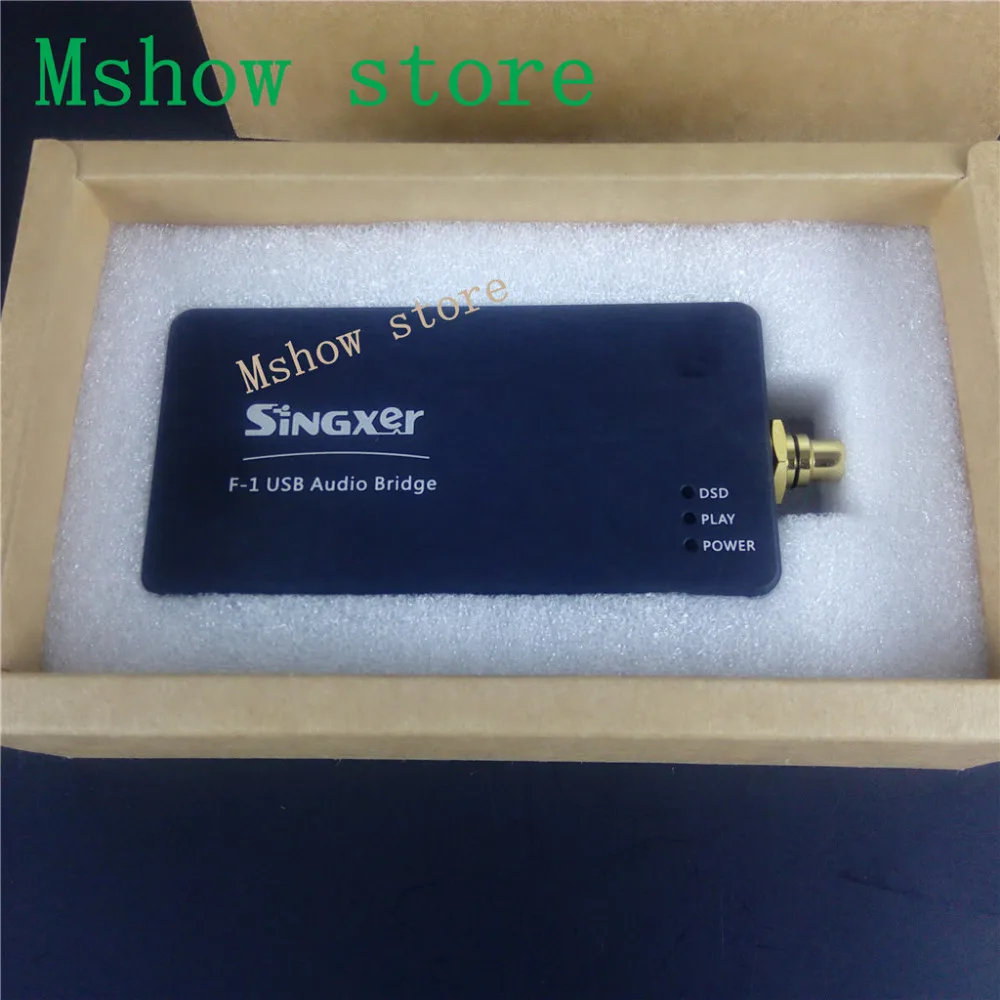

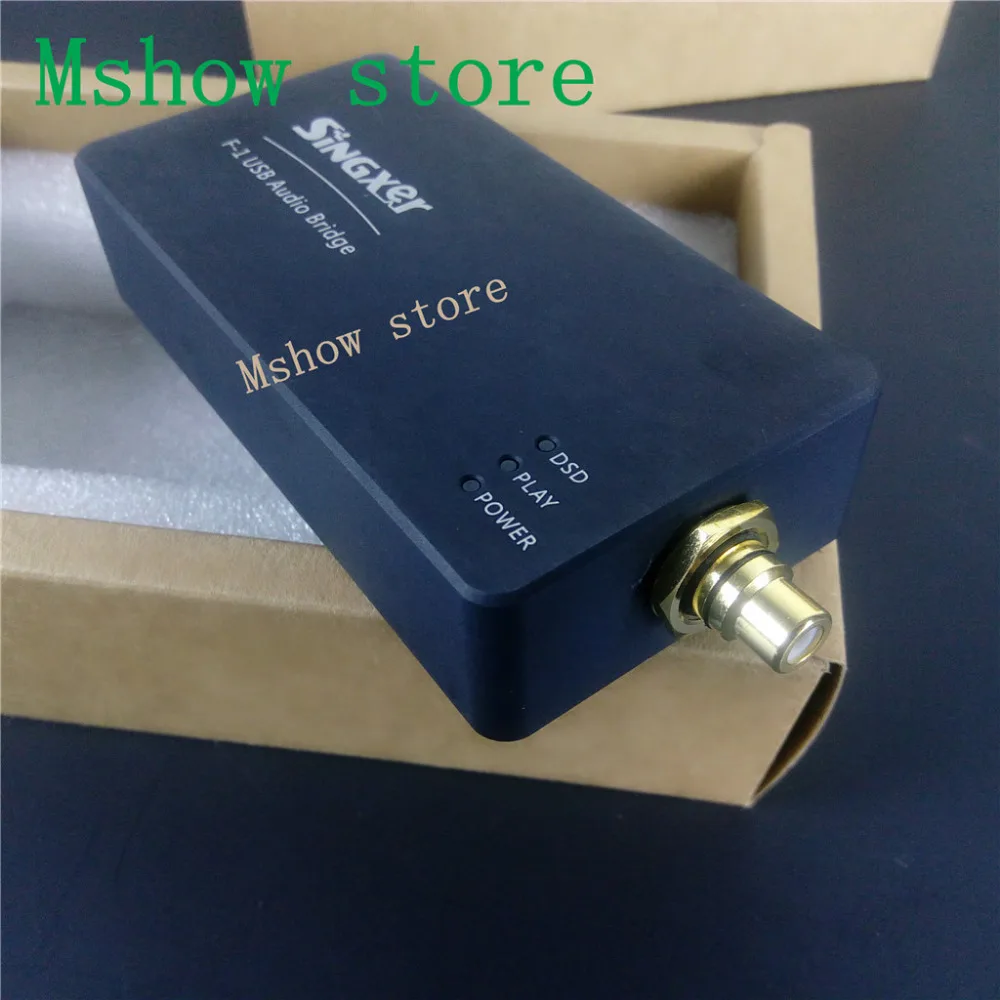

Новый SINGXER F 1 XMOS XU208 цифровой интерфейс USB модуль высокого класса U8

Новый SINGXER F 1 XMOS XU208 цифровой интерфейс USB модуль высокого класса U8

Описание товара:
-F-1 цифровой интерфейс, наша команда разрабатывает высокопроизводительный цифровой аудиоинтерфейс USB, используя чипы последней серии XMOS xCORE-200.
F-1 использовать цифровой интерфейс с низким дрожанием. F-1 цифровой интерфейс с использованием стандартного входного интерфейса USB2.0, в то время как F-1 имеет много видов
Выходные интерфейсы, включая коаксиальные RCA и I2S интерфейсы.
-Чип XOMS нового поколения XU208, используя более передовые технологии процесса, производительность, чем более старый чип U8, в два раза
Возможность обработки 1000 MIPS.

-F-1 является первым использованием цифровых продуктов XMOS последней серии xCORE-200 с интерфейсом USB. Чип нового поколения XMOS, используя более продвинутые
Технологическая технология, производительность чем более старый чип U8 в два раза, достигая 1000 MIPS возможности обработки.

-Известно, что ядром алгоритма является тяжелое цифровое аудио. Наша команда в области цифрового аудио работает в течение многих лет, в то же время
Получите команду поддержки XMOS FAE, мы провели ряд технических усовершенствований и алгоритмов оптимизации на основе оригинала
Прошивка.

Характеристики:
-Каждый выходной интерфейс поддерживает частоту образцов:
-PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,
-176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
-Благодаря чему I2S out поддерживает полную частоту образцов, S/PDIF поддерживает до 192 кГц

DSD:
-2,8 МГц (DSD64)-DoP, native
-5,6 МГц (DSD128)-DoP, native
-11,2 МГц (DSD256)-native
-Благодаря тому, что I2S out поддерживает все форматы DSD, S/PDIF и AES/EBU поддерживает режим DSD64 DOP

Широкие биты:
-Самый высокий 32 бит над выходом I2S
-Самый высокий 24 бит над S/PDIF

Положение Винта, I2S совместим с платой Amanero.
Используйте три кристаллических осциллятора, они все активные кристаллические осцилляторы, а звуковые кристаллические осцилляторы-CRYSTEK CCHD.

Каждый интерфейс Электрические Стандарты:
-Входное гнездо USB-это стандартный USB-B типа «мама», диапазон питания USB 4,5-5,1 в;
-Разъем RCA выводит Стандартный уровень электроэнергии S/PDIF 550 мВ (Стандартная нагрузка подключения), выходное сопротивление 75 Ом.

Детали дизайна:
-Проводите электричество как мать концепции акустического дизайна, обратите внимание на дизайн цепи питания, высокопроизводительный, низкий
Шум и быстрая реакция LDO в качестве основного источника питания. Вся плата с 2-сторонним независимым LDO для источника питания, часть
Часы используют сверхнизкий уровень шума LDO ADI для обеспечения максимальной производительности.
-Материнская плата с 4-слойной печатной платой, убедитесь, что у вас есть полный наземный самолет и силовые самолеты, высокоскоростной цифровой
Методы проектирования для обеспечения целостности сигнала и целостности питания всей платы. Сигнал часов со специальным карманом, использование
Дизайн упаковки и точное управление импедансом, тем самым обеспечивая качество сигнала и увеличивая возможности защиты от помех часов. Вход
И выходные сигналы соответствуют стандартному дизайну, особенно высокоскоростные сигналы USB с использованием регулятора дифференциального сопротивления 90 Ом.

Совместимость с системой:
-Windows XP, Windows 7, Windows 8; 32/64 бит, необходимо установить драйвер
-Native MacOS 10,6 и более поздней версии, используйте собственный драйвер
-Native Linux с совместимым ядром UAC2, используйте собственный драйвер
-Android OS 4,2 и выше, требуется поддержка функции OTG

Инструкция I2S output signal scoket:
-Высокий уровень звука дБ (DSD ON-это поток данных DSD)
-Все дБ LVCMOS, напряжение 3,3 В.
-VD3.3 выход питания, и выходной электрический ток 50мА
-MCLK выход 22,5792 МГц или 24,576 МГц часы
-FS0, FS1, FS2 является образцом dB, FS3 нет.
-LRCLK = DSDR, SDATA = DSDL, BCLK = DCLK

Комплектация:
1 х SINGXER F-1
