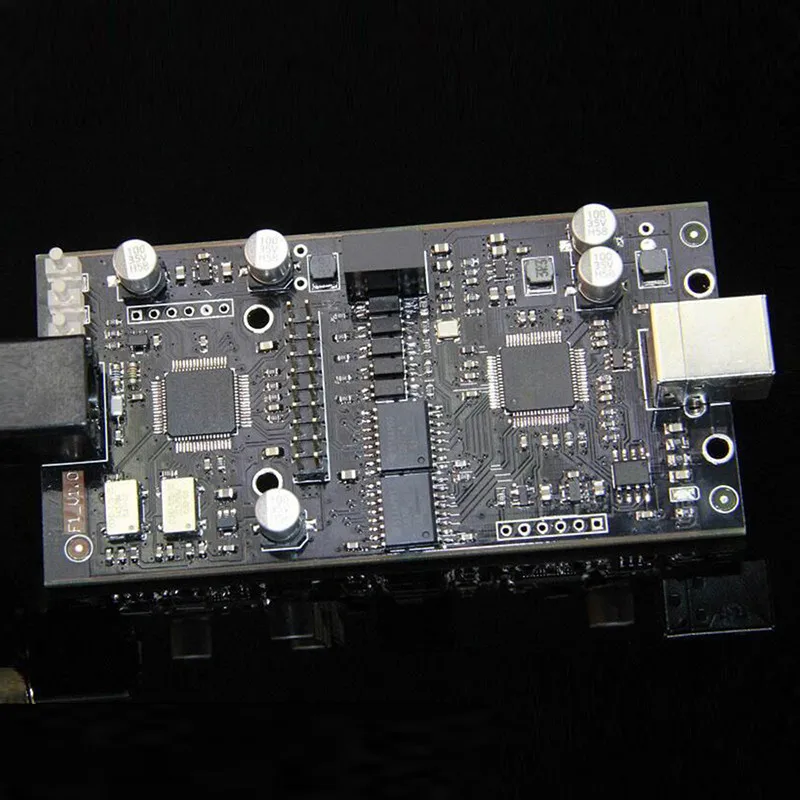

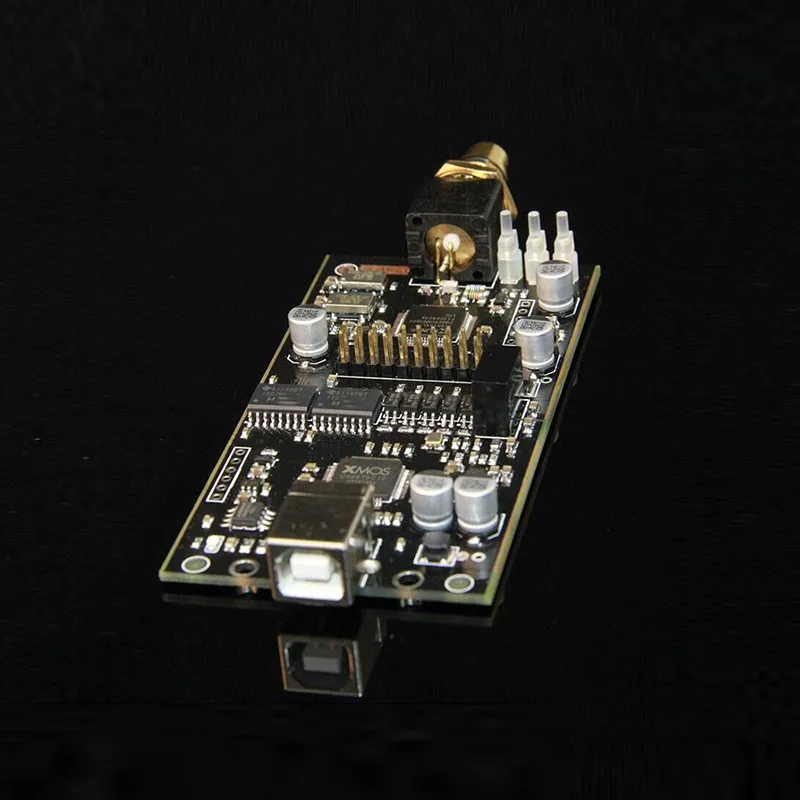

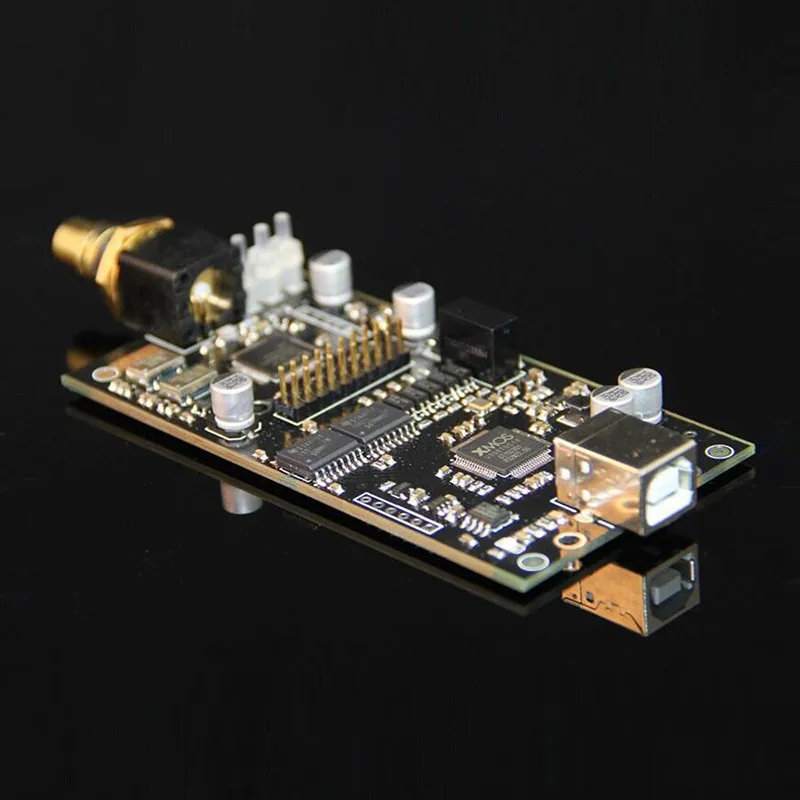

Новый singxer F 1 XMOS XU208 цифровой интерфейс USB модуль High end U8 обновленная версия hifi

Новый singxer F 1 XMOS XU208 цифровой интерфейс USB модуль High end U8 обновленная версия hifi

Описание продукта:
-F-1 цифрового интерфейса, наша команда развивать высокую производительность USB цифровой аудио интерфейс, используя XMOS последние xCORE-200 чипов серии.
F-1 Использовать Низкий джиттер Часы системы цифровой интерфейс. F-1 цифрового интерфейса с помощью стандартных USB2.0 входной интерфейс, в то время как F-1 имеет много видов
Выходные интерфейсы, включая коаксиальный RCA и I2S интерфейсов.
-Новое поколение xoms чип XU208, используя более передовые технологии процесса, производительность, чем старше U8 чип два раза,
Достижение 1000 возможностей обработки MIPS.

-F-1 является первым использование XMOS последние xCORE-200 серии USB интерфейс цифровой товары. Чип XMOS нового поколения, используя более продвинутый
Технологический процесс, производительность, чем старше U8 чип вдвое, достигнув 1000 MIPS возможности обработки.

-Известно, что ядро алгоритма-тяжелое цифровое аудио. Наша команда в области цифрового аудио работает в течение многих лет, в то же время
Получите команду поддержки XMOS FAE, мы провели ряд технических улучшений и алгоритмов оптимизации на основе оригинала
Прошивки.

Технические характеристики:
-Каждый выходной интерфейс поддерживает Скорость выборки:
-PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,
-176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
-В чем I2S из полная поддержка частота дискретизации, S/PDIF поддерживает до 192 кГц

DSD:
-2,8 мГц (DSD64)-DoP, родной
-5,6 мГц (DSD128)-DoP, родной
-11,2 мГц (DSD256)-родные
-В чем I2S из поддерживают все формат DSD, S/PDIF и AES/EBU поддержка DSD64 доп режим

Бита шириной:
-Высокий 32 бит более I2S выход
-Самый высокий 24 бит над S/PDIF

Положение Винта, I2S совместим с Amanero доска.
Используйте три кристаллических осциллятора, все они являются активными кристаллическими осцилляторами, а аудиокристаллические осцилляторы-CRYSTEK CCHD.

Электрические Стандарты каждого интерфейса:
-Вход USB разъем является стандартным USB-B тип женщина, USB источника питания Диапазон 4,5 В-5,1 В;
-Разъем RCA выходов Стандартный S/PDIF уровень электричества составляет 550mV (Стандартная нагрузка подключения), выходное сопротивление 75 Ом.

Детали дизайна:
-Проводите электричество как мать концепции акустического дизайна, обратите внимание на дизайн цепи питания, высокая эффективность, низкая
Уровень шума и быстрого реагирования LDO в качестве основного источника питания. Вся доска с 2-путь независимого LDO для источника питания, часть
Часы используют ультра МАЛОШУМНОЕ LDO ADI заказ, для того чтобы обеспечить окончательное представление.
-Печатной плате с 4 слоя Схема Дизайн, убедитесь, что у вас есть полный плоскости земли и власти самолеты, высокоскоростная цифровая
Дизайн методы для обеспечения целостности сигнала и питания целостность всей доска. тактового сигнала со специальным pocessing, использование
Посылка и точное управление импедансом, тем самым обеспечивая качество сигнала и увеличивая возможности защиты от помех часов. вход
И выходные сигналы следовать стандартный дизайн, особенно USB high speed сигналов с помощью 90 Ом дифференциальный импеданс управления.

Системы Совместимость:
-Windows XP, Windows 7, Windows 8; 32/64 бит, требуется установить драйвер
-Родной MacOS 10,6 и позже, используйте собственный драйвер
-Родной Linux с UAC2 совместимый ядра, используйте собственный драйвер
-Android OS 4,2 и выше, нужна поддержка функции OTG

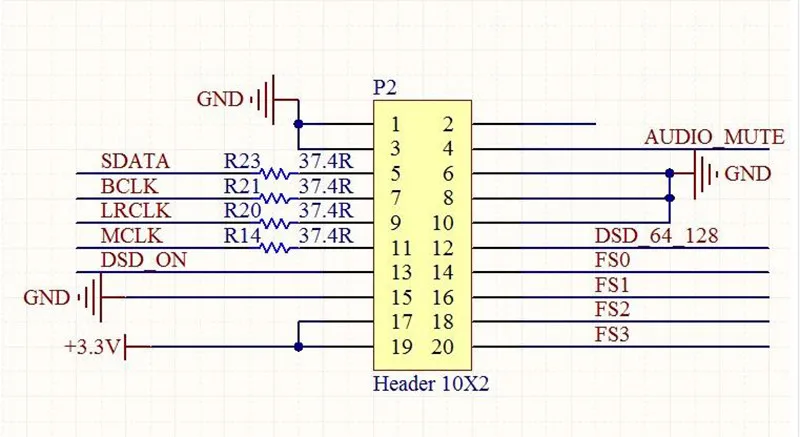

Инструкции I2S выходной сигнал scoket:
-Это высокий уровень звука дБ (DSD ON-это поток данных DSD)
-Все дБ LVCMOS, Напряжение 3,3 В.
-VD3.3 является выход питания, и выход электрический ток 50mA
-MCLK выход 24,576 мГц или 22,5792 мГц часы

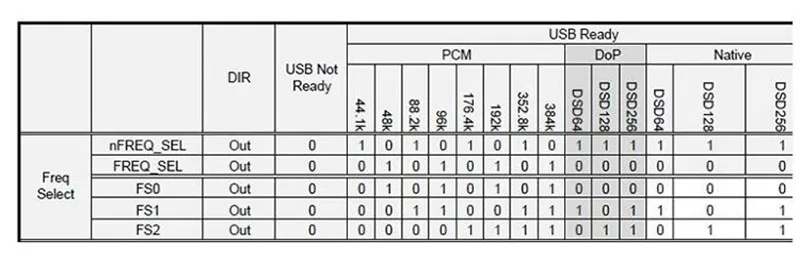

-FS0, FS1, FS2 образца дБ, FS3 не.
-LRCLK = DSDR, SDATA = DSDL, BCLK = DCLK

Посылка список:
1 х SINGXER F-1 плата
