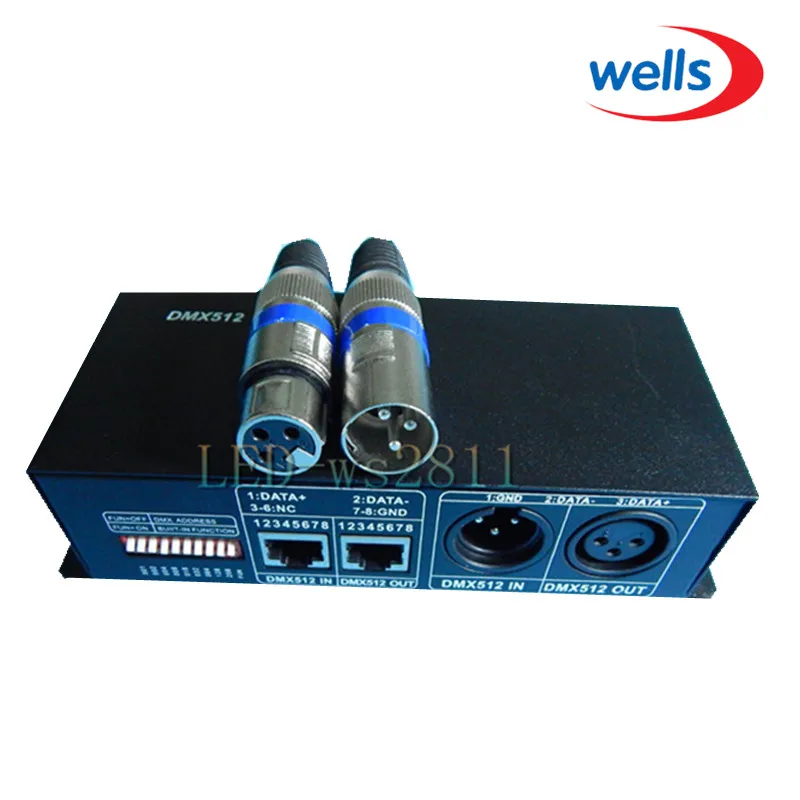

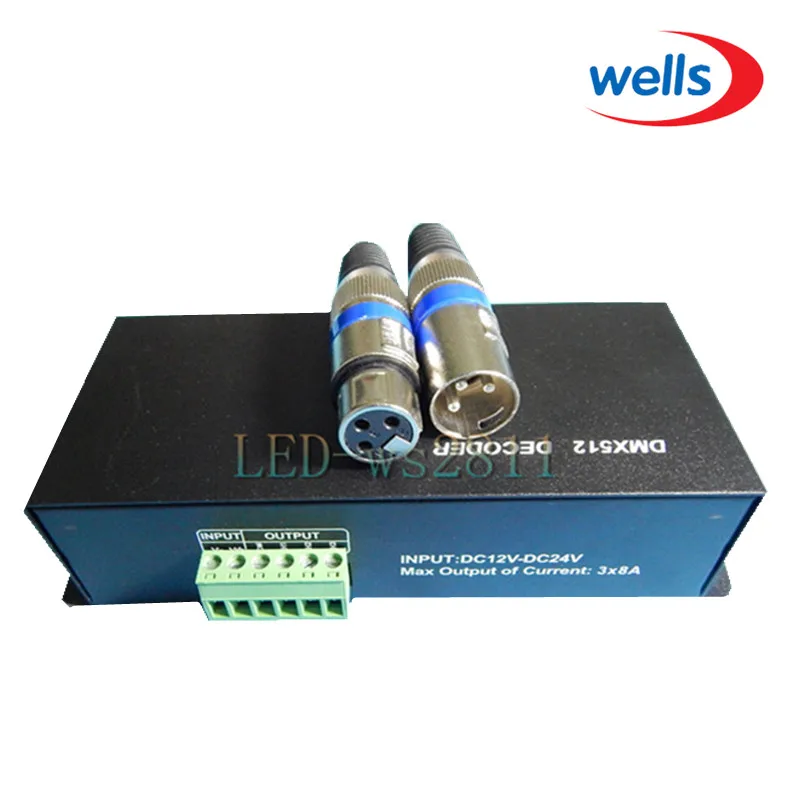

Характеристики: DMX контроллер
Входное напряжение: DC12 ~ 24 В
Максимальный выходной ток:8а (каждый канал)
Максимальная выходная мощность: 288 Вт ~ 576 Вт
Выход: 3CH
Режим подключения: общий анод (+)
Материал: металл
Размер продукта: 16,5*6,5*4 см/6,5*2,6 * 1.6in
Вес продукта: 310 г/10,9 унций
Посылка Размеры: 18*7,7*5 см/7,1*3,0 * 2.0in
Посылка Вес: 400 г/14,1 oz

Посылка:
1 * DMX

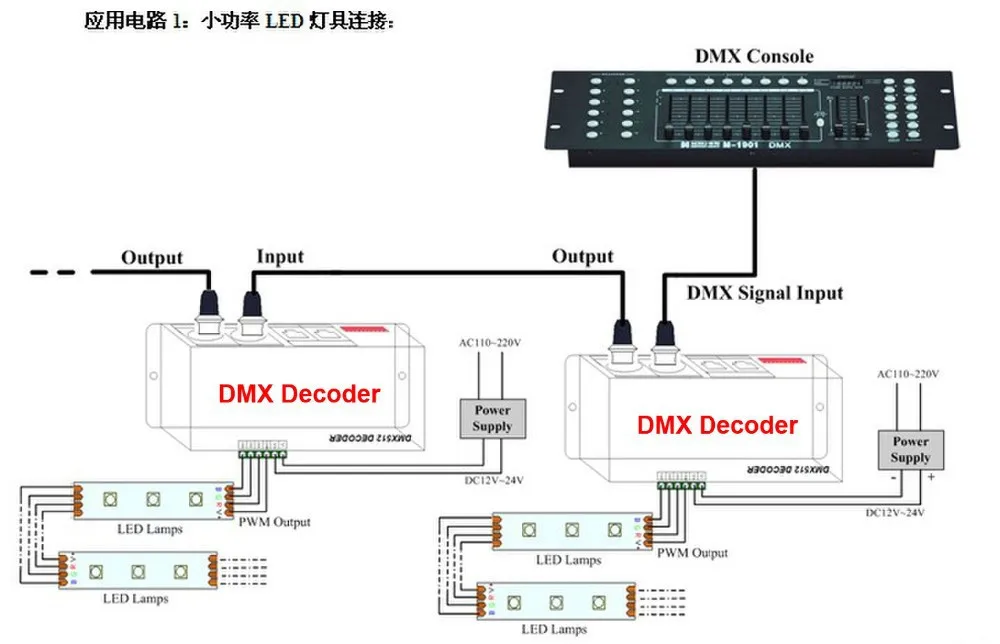

Применение: необходимые преобразования сигналов DMX в PWM для светодиодов вождения

Функция: Управление 3 канала 12VDC светодиодный товаров или какой-либо RGB светодиодный светильник бар или ленты с помощью DMX консоль или автономный режим с бортовой dip-переключатели
Рабочее напряжение: 12 ~ 24 вольт постоянного тока (Используйте только 12 В постоянного тока со светодиодами 12 В постоянного тока)
Режим подключения: общий анод (+)
Выход: три CMOS выхода RGB
Максимальный ток нагрузки: 8 Ампер/канал (всего 12 ампер)
Выходная мощность: 144 Вт
Общий размер: (Д) 166 X (Ш) 67 X (в) 41 мм
Управление метод: DMX512 RJ45 / DMX512 3-контактный XLR Сделано в Китае/Автономный dip-переключатели
Автономные режимы: всего 9 (7 статических и 2 динамических) см. Ниже
Рабочая температура: -25 ~ 60 °C

Направление для использования

Настройки кода адреса DMX

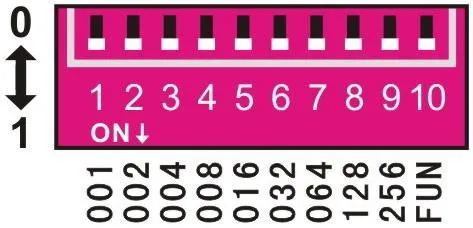

Каждый Общий Контроллер DMX занимает 3 адреса DMX, принимает набор адресов переключателей кодирования, это бинарный переключатель числового кода, который устанавливает оригинальный код адреса DMX от 1 до 9, 1 является самым низким, И 9-это самый высокий, 511 адресных кодов могут быть указаны в всех. Оригинальный адресный код DMX, равное совокупное значение переключателя кодирования от 1 до 9, наберите переключатель кодирования вверх (ВКЛ. 1), значение бит может быть получено, напротив, значение Бит 0.

Сигнал DMX может быть получен при кодировании switch FUN(10)= OFF (вкл установлен 0).

1. Пример 1:

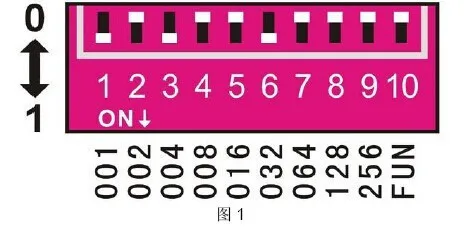

Посмотрите на следующее изображение, если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третий и шестый переключатель кода, совокупное значение переключателя кодирования от 1 до 9 составляет 32 + 4 + 1, то есть исходный адресный код DMX512-37.

2. Пример 1:

Посмотрите на следующее изображение, если вы хотите установить 328 в качестве кода адреса, вы можете набрать только девятый, седьмый и четвертый переключатель кода, совокупное значение переключателя кодирования от 1 до 9 составляет 256 + 64 + 8, то есть исходный адресный код DMX512 равен 328.

Другие функции направления для использования

1. Функция тестирования:

Десятая часть переключателя кодирования-это «FUN», это Встроенная функциональная кнопка. FUN = OFF показывает функцию декодера DMX, сигнал DMX может быть получен.

Switch1-9 кодирования по умолчанию выключен: черный

Переключатель 1 = вкл: красный

Переключатель 2 = вкл: зеленый

Переключатель 3 = вкл: синий

Переключатель 4 = вкл: желтый

Переключатель 5 = вкл: фиолетовый

Переключатель 6 = ON:cyan

Переключатель 7 = вкл: белый

Switch8 = ON: изменение семицветного jumpy (скорость 8 шагов)

Переключатель 9 = вкл: семицветное постепенное изменение (скорость 8 шагов)

2. Скорость chioce jumpy меняется, постепенно меняется эффект

При тестировании функции переключатель 8 = ON показывает эффект семицветного jumpy, переключатель 9 = ON показывает эффект постепенного изменения семи цветов, каждый эффект имеет скорость 8 шагов:

Выключение от 1 до 7: 0 шагов

Переключатель 1 = вкл: 1 шаг

Переключатель 2 = вкл: 2 шага

Переключатель 3 = вкл: 3 шага

Переключатель 4 = вкл: 4 шага

Переключатель 5 = вкл: 5 шагов

Переключатель 6 = вкл: 6 шагов

Переключатель 7 = вкл: 7 шагов

Есть несколько переключателей = включено в то же время, большое значение является стандартным. Все переключатели кода циферблата = как показано на следующем рисунке, состояние декодера показывает: для проверки функциональных эффектов постепенного изменения скорость изменения составляет 7.
