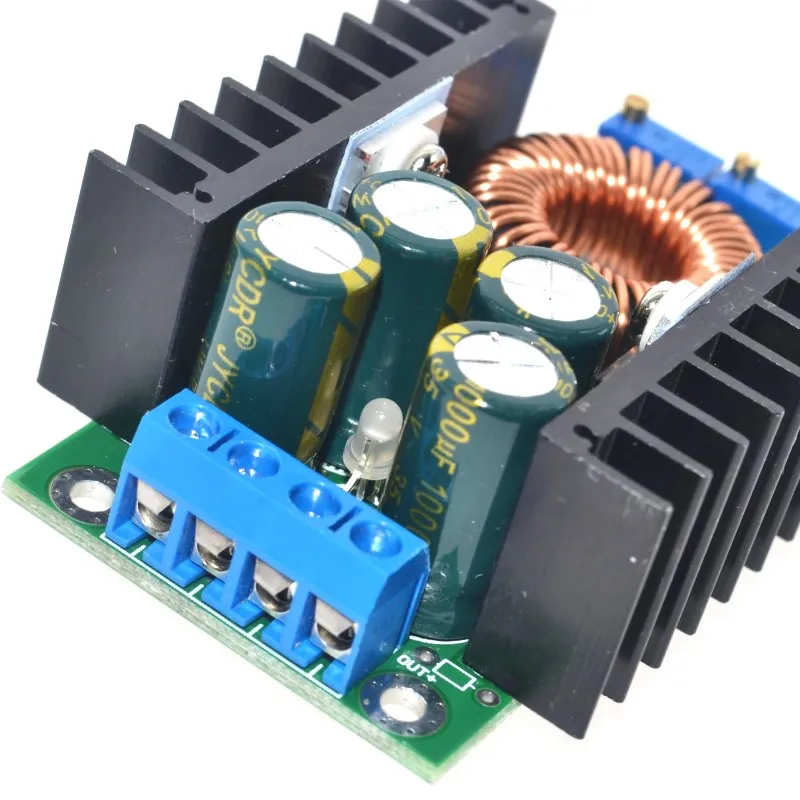

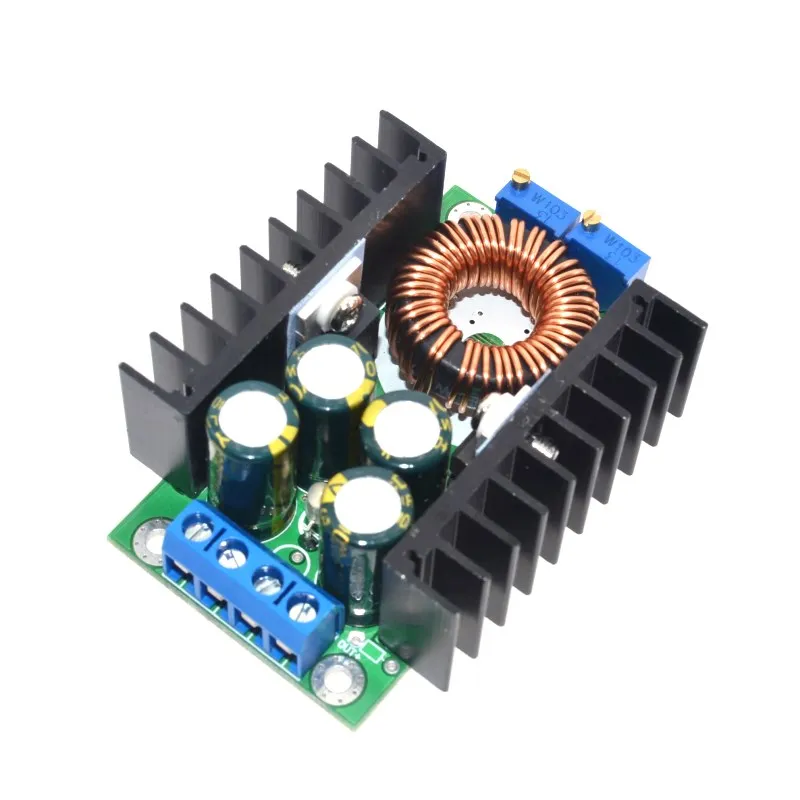

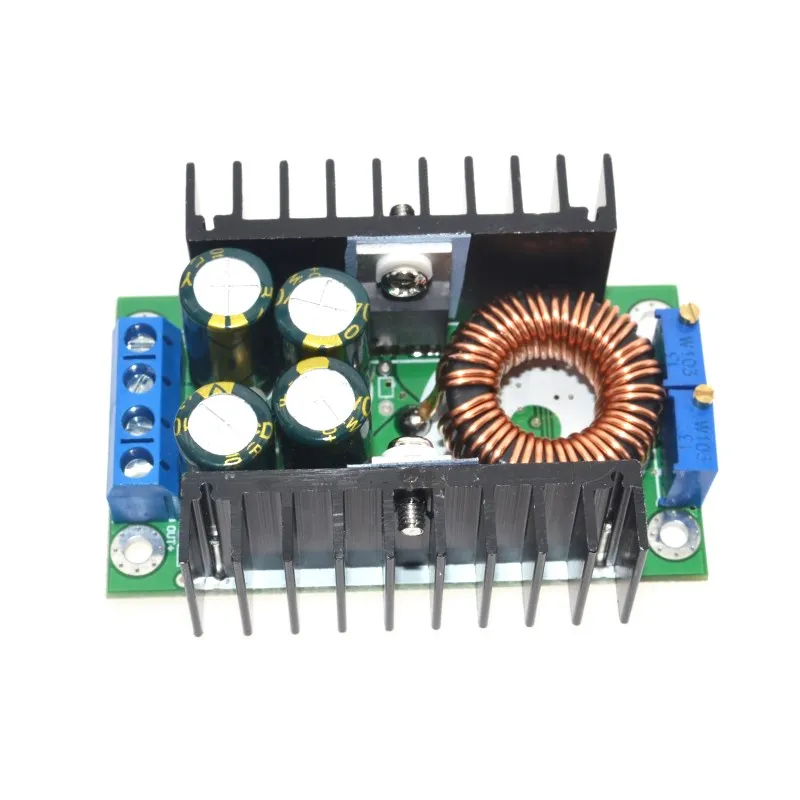

Сделай Сам WAVGAT электрический блок высокого качества C-D C CC CV понижающий

Сделай Сам WAVGAT электрический блок высокого качества C-D C CC CV понижающий

Старт

Конец

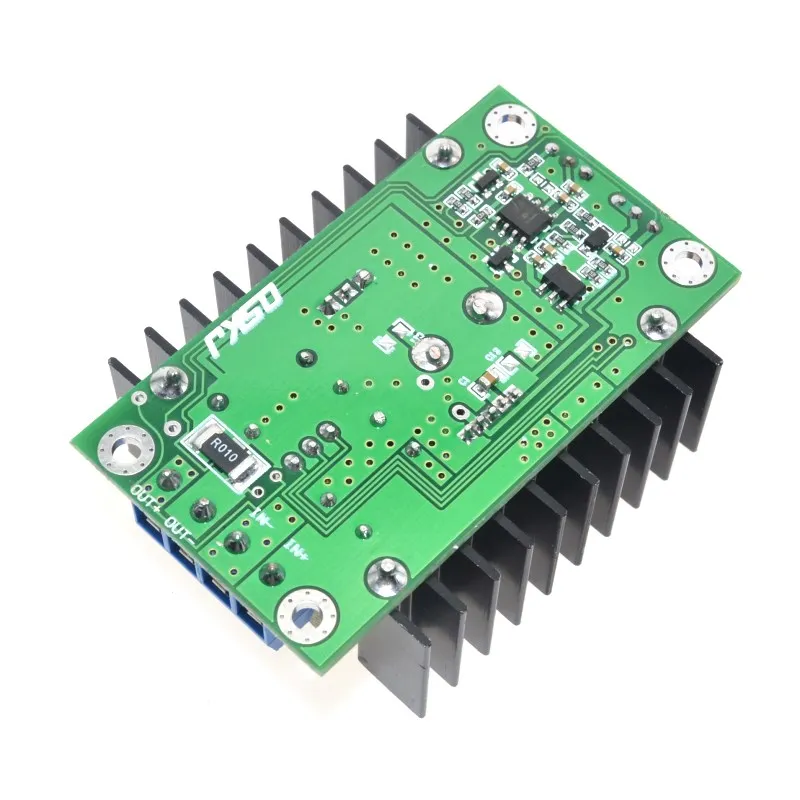

1. Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
2. Входное напряжение: 7-32 В постоянного тока
3. Выход напряжение: (1) DC 0,8-28V с плавной регулировкой. (2) фиксированное выходное напряжение: выбирать между 0,8 v-28v
4. Выходной ток: 8А (если температура силовой трубки превышает 65 градусов, добавьте охлаждающий вентилятор)
5. Диапазон постоянного тока: 0,2-8A (регулируемый)
6. Ток лампы поворота: значение постоянного тока * (0,1), поверните ток лампы и постоянную связь значений,
Например, значение постоянного тока-3A, поверните ток лампы в постоянный ток-0,1 раза (0,1 * 3A = 0.3A).
7. Низкое давление: 1 в
8. Выходная мощность: Максимальная мощность составляет около 300 Вт
9. Эффективность преобразования: до 95%
10. Рабочая частота: 300 кГц
11. Выходная пульсация: полоса пропускания 20 м
12. Вход 24V выход 12V 5A пульсация вокруг 50mV (исключая шума)
13. Защита от короткого замыкания на выходе: Да, постоянный ток
14. Защита от обратной полярности на входе: нет
15. Выход предотвращает обратное напряжение: нет
16. Проводка: терминал
17. Ток холостого хода: типичный вкус 20mA (24V переключатель 12V)
18. Регулирование нагрузки: ± 1% (постоянный)
19. Регулирование напряжения: ± 1%
20. Скорость динамического отклика: 5% 200uS
21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение),
Потенциометр (CV) закрыт на входное напряжение используется для регулирования напряжения, потенциометр (CC)
Закрытое для выходного напряжения используется для регулирования тока (CC)
22. Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование
Температуры силовой трубки, высокая температура тепла усилена)
23. Индикатор: двойной цветной индикатор, индикатор зарядки светильник красный, зеленый светильник означает
Полностью заряжен (без нагрузки зеленого цвета)
24. Размер (прибл.): 65x47x22 мм (Д x Ш x В)
25. Точность постоянного тока и температуры: на фактическом тесте, Температура модуля от 25 градусов
До 60 градусов, изменение значения постоянного тока составляет менее 5% (5А значение постоянного тока)
26. Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока)
27. Защита обратного подключения на входе: нет
28. Выход предотвращает обратный поток: Нет
29. Способ подключения: разъем amphenol

Особенности:
1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение
(Используется для определения того, полностью ли заряжен аккумулятор при зарядке).
2. Изготовлен из специального эталонного IC и высокоточного токочувствительного резистора, что обеспечивает более стабильную
Постоянный ток (при 20 °C до 100 °C постоянный ток 1A, температура дрейфа менее 1%).
Особенно подходит для светодиодный-драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, улучшить работу стабилизации.

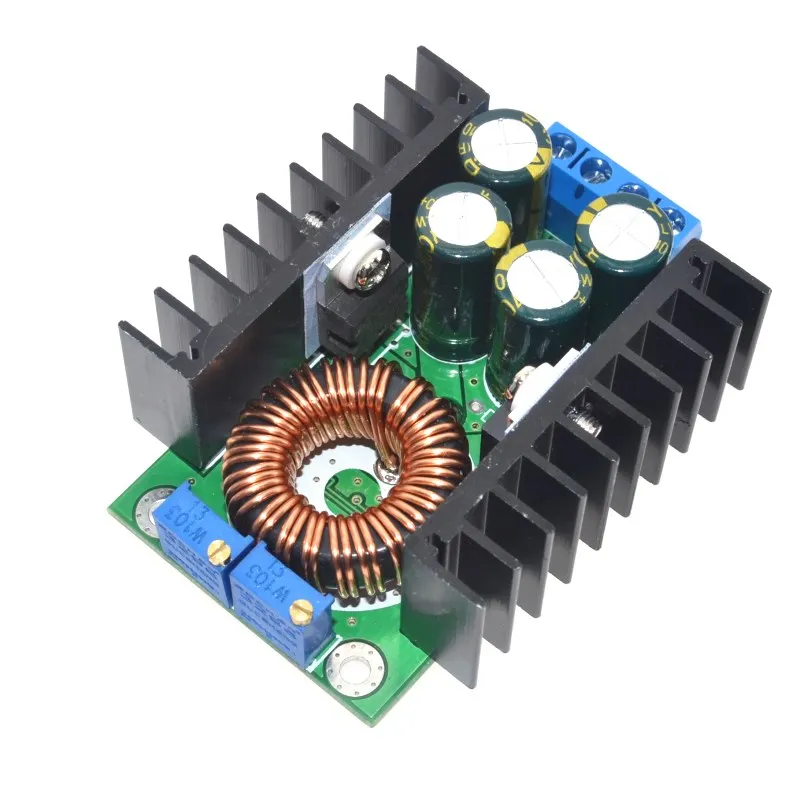

5. Двойная конструкция радиатора. MOS schottky диодный независимый теплоотвод, который хорошо рассеивает тепло,
И не будут влиять друг на друга.

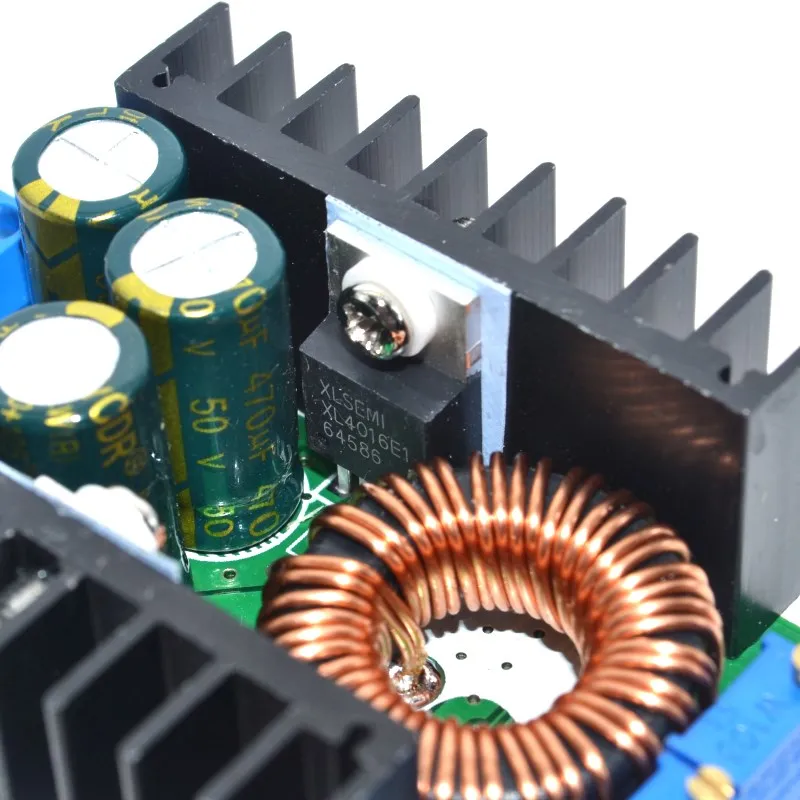

6. Использование большого размера сердечника Sendust и двойной проводки из чистой меди, повышение эффективности работы, снижение температуры.
7. 3296 многоповоротный потенциометр, высокая точность напряжения и регулирования тока, хорошая стабильность.
8. Двухцветная лампа, рабочее состояние будет четким с первого взгляда
9. Регулируемое напряжение и ток, эффект wich хорош.

Область применения:
1. Мощный светодиодный драйвер.
2. Зарядка литиевой батареи (или свинцового аккумулятора).
3. Автомобильный источник питания.
4. Низкое напряжение системы питания.
5. Аккумулятор 6 в, 12 В, 14 В, 24 В.
6. Бортовой Блок питания ноутбука.
7. Регулируемый источник питания.
8. Система низкого напряжения питания.

Батарея Емкость аккумулятора:
1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки
Потенциометр тока, чтобы сделать выходной ток до ожидаемого значения тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока:
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
2. Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение до примерно 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и регулировки тока
Потенциометр, чтобы убедиться, что выходной ток ожидаемый светодиодный рабочий ток.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный напряжения.
5. Подключение светодиодный, тест.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодный.)
