Сплиттер переключатель CKL 2x2 2x4 4x4 с аудио 2048*1536 450 МГц для монитора ПК проектора ТВ

Сплиттер переключатель CKL 2x2 2x4 4x4 с аудио 2048*1536 450 МГц для монитора ПК проектора ТВ

Vga-коммутатор инструкция

CKL высокой четкости и высокого разрешения VGA переключатель сплиттер специально разработаны для компьютера высокого разрешения RGB изображения и аудио распределения. Они широко используются в большом экране,Проектор, аудиовизуальное образование, командный и контрольный центр, мультимедийный Конференц-зал, билетный зал и т. Д. Они поддерживают один вход, несколько выходов, несколько входов (переключаемых) несколько выходов. Пользователь может свободно переключать изображение и звук во время презентации. Полоса пропускания этих продуктов поддерживает 450 МГц, и все виды разрешения VGA сигнала. Они поддерживают кнопочный переключатель, ИК-пульт дистанционного управления и автоматический переключатель сканирования (интервал времени может быть установлен свободно.).

Технические характеристики изделия:

 Поддержка автоматическое обнаружение, Если в одном компьютере выключен, переключатель автоматически переключается на рядом с питанием-на компьютере

 Поддержка функции автоматического сканирования (от 5 секунд до 99 минут)

  Максимальное разрешение 2048x1536, 450 МГц

 Поддержка 3,5 стерео аудио

 Режим переключения:Кнопочный переключатель,ИК-пульт дистанционного управления,RS232 управления

Технические данные

Модель

2in 2out

2in 4out

4in 4out

Порты входа, порт: HDB-15 отверстие

2

2

4

Порты выхода, порт: HDB-15 отверстие

2

4

4

Выходное сопротивление/диапазон

75Ω три-фосфор RGB: 0.7Vp-p; HV: TTL

Группа Ширина

450 МГц

Максимальная Разрешение

2048*1536, поддержка DDC, DDC2, DDC2B(В PNP Порты и разъёмы)

Горизонтальная частота

30-180 кГц

Вертикальная частота

43-250 Гц

Дальность передачи

≤ 60 метров в длину

Время сканирования

5-59 секунд, 1-59mins

Изоляция (Перекрестие)

-75db(МГц)

Сигнал Тип

Цветная (RGB)Стерео

Аудио Интерфейс

3,5 стерео аудио разъем

Мощность питания

Внешний Питание DC5V потребеление энергии(Макс)

0.9 Вт

1.7 Вт

1.7 Вт

Вес

360 г

490 г

490 г

Измерение

200*75*42 мм

200*75*42 мм

270*110*42 мм

Рабочая температура

5-40C

Рабочая влажность:

0-80%

Скорость роста

0 дБ

Амплитудно-частотная характеристика

20 Гц ~ 20 кГц

THD +Шум

0.05% @ 1 кГц(Под номинальным напряжением)

Стандартный режим отторжения rati(CMRR)

> 75 дБ @: 20 Гц ~ 20 кГц

Импеданс

> 10KΩ

Hi-Z

+ 19.5dBu

DC офсетная печать

Макс5mV

Управление типа

Управление метод

Панель, пульт дистанционного управления, RS232

Панель кнопки

Белые пуговицы

Управление Интерфейс

RS-232(DB9)

Скорость передачи данных и скорость передачи данных по протоколу

9600

Скорость передачи информации в

8 бит

Стоп-битов

1, Нетчетности Биты

Серийный Управление Структура

2 = TX, 3 = RX, 5 = GND

Переключить режим: Кнопочный переключатель

                        ИКПульт дистанционного управления distance≤ 10 метров

                       RS232 переключатель управления (16 шестигранный)

Управляющего кодом

Выход выберите в 1:

0x63 0x69 0x72 0x20 0x31 0x32 0x0D 0x0A

Выход выбрать in2:

0x63 0x69 0x72 0x20 0x32 0x32 0x0D 0x0A

Выход выбрать in3:

0x63 0x69 0x72 0x20 0x33 0x32 0x0D 0x0A

Выход выбрать in4:

0x63 0x69 0x72 0x20 0x34 0x32 0x0D 0x0A

Автоматическое сканирование

0x63 0x69 0x72 0x20 0x41 0x32 0x0D 0x0A

Инструкции по эксплуатации набора времени автоматического сканирования:

1. Набор/ESC: Настройка/ Выпадают;

2. Время +/время-: время Добавлено/время уменьшено;

3. Набор мин/сек: Минутный или секундный Переключатель настройки интервала времени. (Это минутный статус, когда оранжевый светодиодный светильник включен.)

Например: если вам нужно настроить 45 секунд. Во-первых, вы должны нажать set/ESC. В этот момент светодиодный индикатор мигает, затем вы нажимаете кнопку Time +, пока светодиодный индикатор не отобразит 45, затем нажмите кнопку Set/ESC. Настройка закончена в тех случаях, когда светодиодный цифровая трубка не флэш-памяти. Если время установки составляет минуту, во-первых, вы должны нажать кнопку set Min/se, В этот момент включен светодиодный светильник с минимальным включением/выключением. Затем вы можете работать в соответствии с методом настройки секунды.

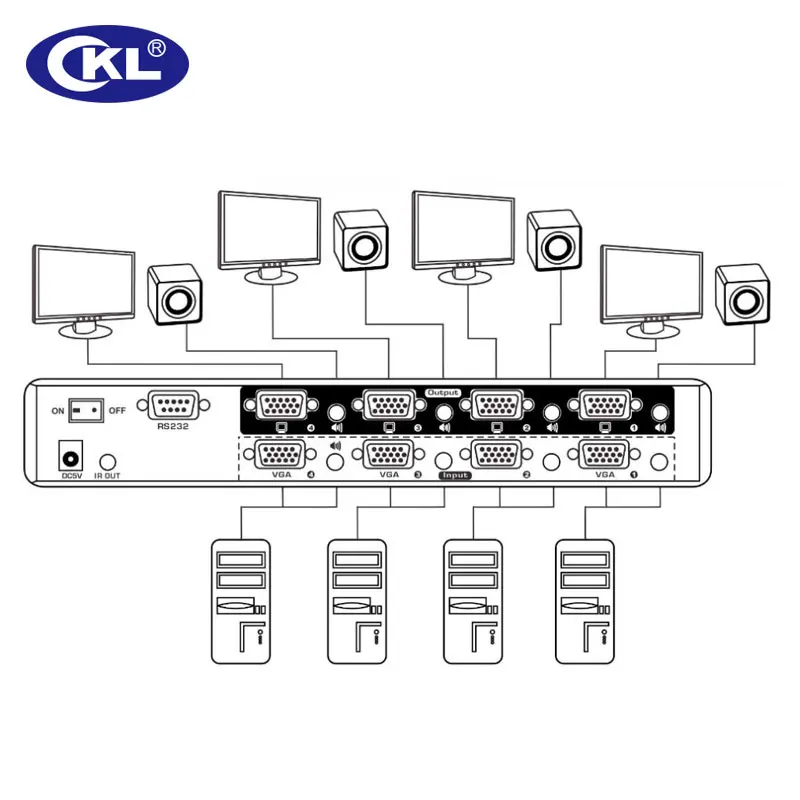

Диаграмма:(4in 4out)
