Новейший Универсальный фильтр CAN для Benz / BMW

Список применимых транспортных средств:

1. Модель шасси для Benz 18 типов:S(222), S(221), C(205), C(204), V(W447), E(W212), E(W207), A(W176), G(W463), ML(W166), SL(R231), GL(X166), B(W246), CLS(W218), SLK(R172), SLS(W197), CLA(W117), GLK(X204)
Для BMW:CAS4/FEM Fxx

2. Для модели BMW:

Для BMW 1 серии F2X, 3 серии F3X, для BMW X5 и т. Д., регулировка пробега FEM (не нужно снимать FEM, подключать напрямую к приборной панели);
Для BMW 5 серии F10, 7 серии F01/02 и т. д., шасси CAS4 Fxx. (F01, F02, F07, F18, F10, F20, F25, X3 и т. д., подходит для серии 9S12 XEP 5M48H/1N35H).

Этот фильтр универсален для нескольких моделей автомобилей, небольшой и удобный, простой в эксплуатации, со стабильной производительностью и надежностью.

Обратите внимание!

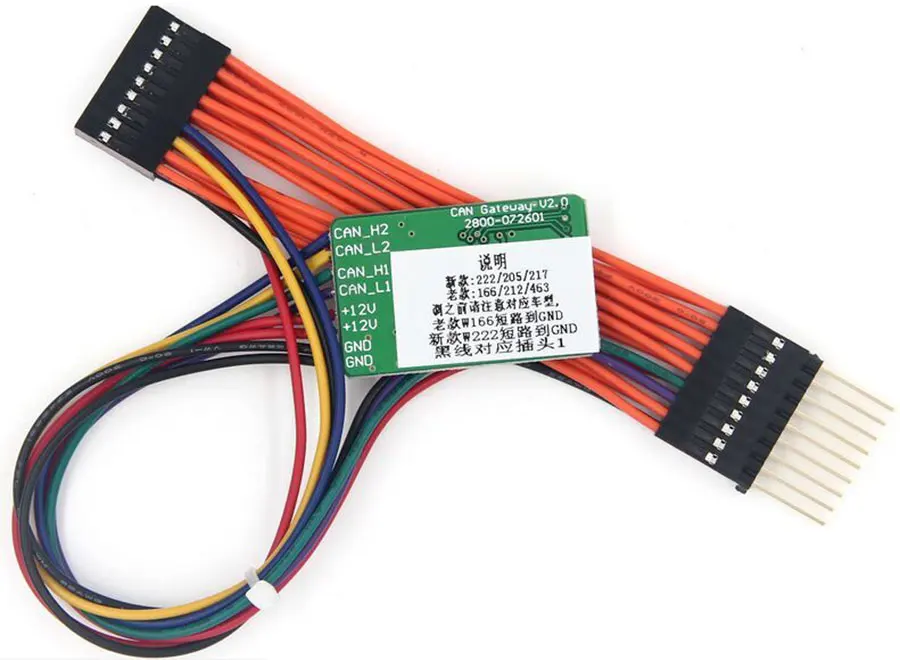

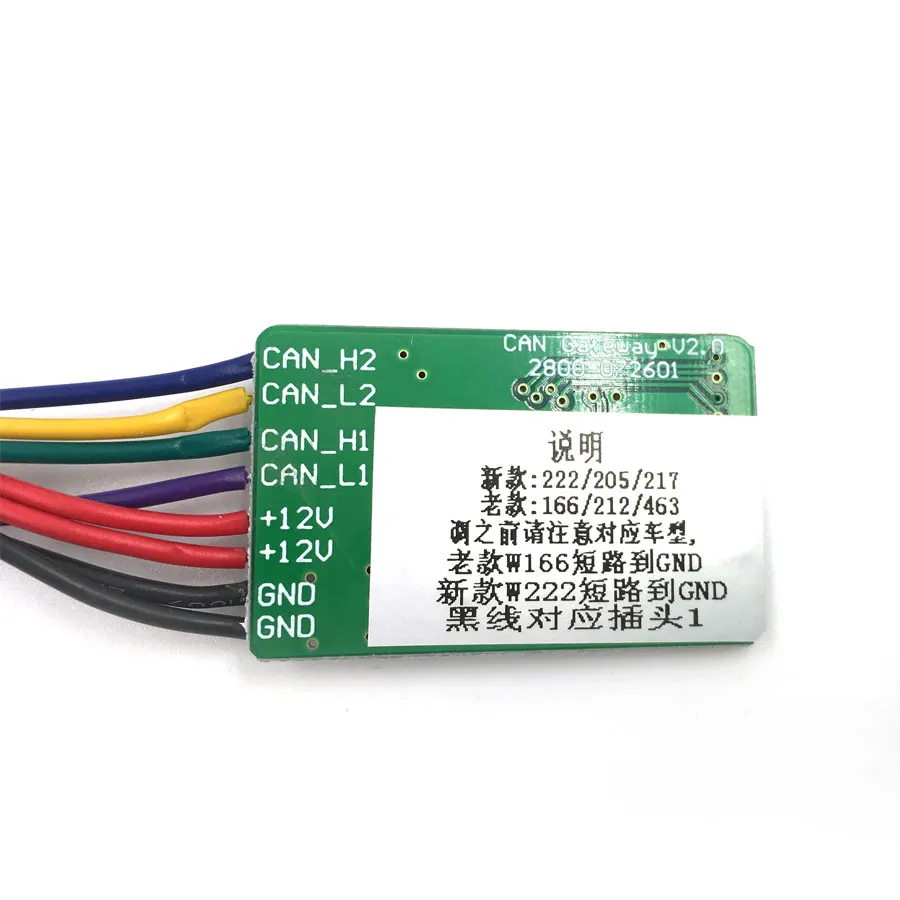

Новый стиль:222/205/217
Старый стиль:166/212/463
Правильно проверьте модель автомобиля перед настройкой.
Старое Стильное короткое замыкание W166 для GND
Новый стиль W222 от короткого замыкания до GND
Черный провод для подключения к вилке 1

Универсальный фильтр YH для Benz / BMW --- схема для BMW

Ниже приведена иллюстрация проводки:



Черный --------- GND красный --------- + 12 В Белый --------- + 5 В
Фиолетовый -------- L1(CAN_L1) зеленый --------- H1(CAN_H1)
Желтый --------- L2(CAN_L2) синий --------- H2(CAN_H1)

Обратите внимание!Пожалуйста, соедините 2 для BMW dot вместе (короткое замыкание) перед подключением к автомобилю!

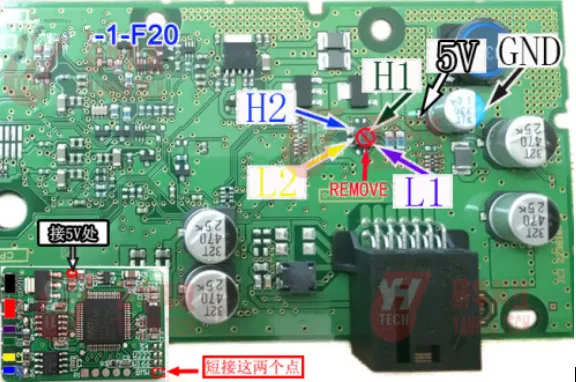

Ниже приведена схема для инструмента BMW 1 серии F20:

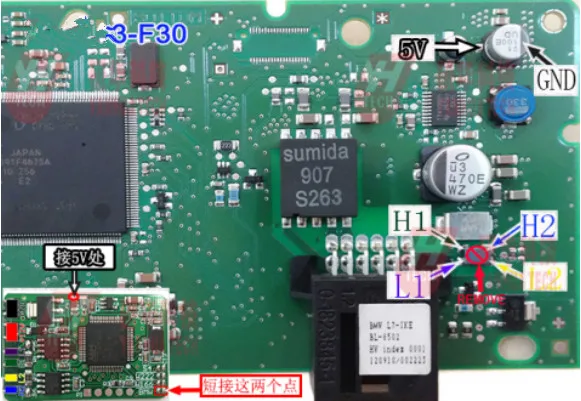

Ниже приведен инструмент для BMW 3 серии F30:

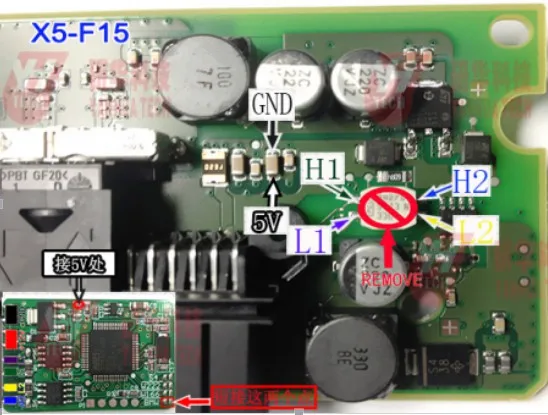

Ниже приведена схема для прибора BMW X5 F15:

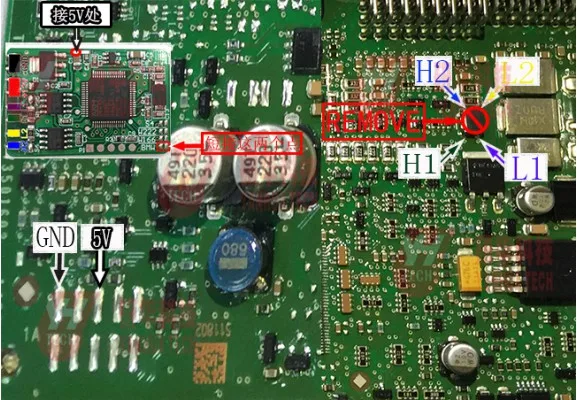

Ниже приведена схема для BMW FEM:



Ниже приведена схема для BMW CAS4(1L15Y/5M48H/1N35H)



Посылка тация включает:

1 шт. x Yanhua MB CAN Filter 18 в 1 для Benz/BMW Universal
