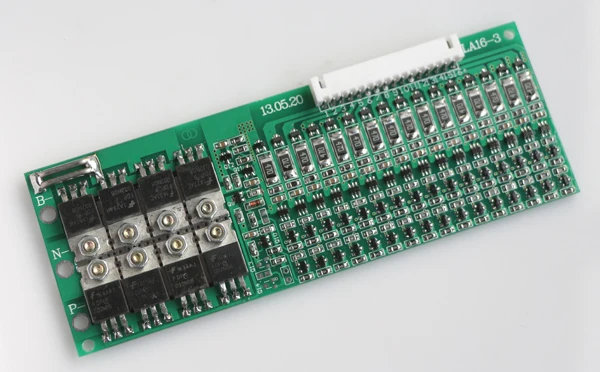

SuPower 14S 50 4 V 51 8 58 60A литий ионный Литий полимерный аккумулятор BMS система управления

50,4 V 51,8 V 58,8 V 60A 14S литий-ионный/литий-полимерный аккумулятор BMS для электровелосипеда 14S 60A литий-ионная/LiPO плата защиты аккумулятора. Подходит для 50,4 V (3,6 V * 14S) литиевая батарея & пакеты 51,8 V (3,7 V * 14S) литиевая батарея & пакеты 58,8 V (4,2 V * 14S) литиевая батарея и пакеты Литиевая батарея (li-ion) Призматический литий-полимерный аккумулятор (Li-Po) Технические параметры: Сбалансированный ток: 60 мА (VCELL = 3,90 в, когда) Сбалансированная для: 4,20 ± 0,05 V По сравнению с повышенной защиты: 4,2 ± 0,05 V Перезаряженный выпуск: 4,05 ± 0,05 V Чрезмерно разряжена, Класс защиты: 2,9 ± 0,05 V Задержка перезарядки: 5 мс Защита от перегрузки по току: 60A Поддерживает максимальный ток непрерывного разряда: 60A Максимальный ток заряда: 30A Статическая Потребляемая мощность: менее 200uA Функция защиты от короткого замыкания: отсоедините нагрузку от восстановления. Измерение: 142 мм * 53 мм * 15 мм (LxWxT) Основные функции: Перезарядка, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току, с функцией балансировки. Интерфейс Разрешение: Плата имеет функцию балансировки. Таким образом, вы можете увидеть соединитель баланса с 14 проводами, в приведенной ниже таблице показано, как подключить провода к 14 батареям для реализации балансировки и защиты. Положительный выход на батарейном блоке (50,4 в +) может подключаться к зарядному устройству с положительным полюсом (зарядное устройство +) Батарейный блок (50,4 в-) соединяется сВ в-режимеНа борту Разделочные доскиР-Подключение к зарядному устройству отрицательного полюса (зарядное устройство-) Разделочные доскиР-Может быть Отрицательный выход для зарядного устройства, двигателя, контроллера БатареяМодель B +Может быть положительным выходом для зарядного устройства, двигателя, контроллера

1. Порт зарядки и порт разрядки платы-это тот же положительный порт. В в-режиме "Для отрицательного полюса аккумуляторной батареи," Р- «Является отрицательным полюсом для разрядки и зарядки. 2" В в-режиме "," N- "," Р- «Коврик для сварки, сквозное отверстие порт, диаметр отверстия 3,5 мм; Вы можете использовать припой железа для сварки провода через отверстие порт, каждый зарядки для батарея постоянного тока иглы сиденье формы выход." N- «Без проводки, когда зарядка и разрядка находятся в одном и том же порту; 3, сначала Подключите“ Р- "," В в-режиме «К аккумулятору, затем повторно Проверьте напряжение батареи, затем подключите 14 проводов к аккумуляторам, не подключайте при неправильном заказе, или он выгорит доску. Если вы сделали неправильное соединение и перевернули доску, что вызовет дым, пожалуйста, проверьте каждый провод, чтобы убедиться, что вы делаете правильное соединение. Проверьте напряжение всех проводов упорядоченно, начиная сВ в-режиме, И посмотрите, увеличивается ли он от3,6 V, Например: (Провода/напряжение) 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 - 13 - 14 3,7 V-7,4 V-11,1 V-14,8 V - 18V - 22V - 24V-29,6 в-33 в-36 в-40 В-44 в-48 В-51,8 в Проверьте каждое напряжение на проводе шаг за шагом перед подключением к разъему. Проверьте каждый провод и проверьте правильность упорядоченного устройства. Потому что если какой-либо провод получит неправильный заказ, он будет гореть. Дым показывает, что плата уже сгорела для защиты аккумулятора, поврежденного неправильным подключением,   Для сборка "сделай сам". Пожалуйста, убедитесь, что вы способны сделать сборку перед заказом! Если вы не знаете, как сделать соединение, не заказывайте его! Очень важно! BMS используется только для новых и последовательных высоковольтных сливных батарей. Не используйте для аккумуляторов, которые смешиваются с новыми и полуиспользованными или смешиваются с различными фирменными батарейными элементами. Не использовать для использования и дисбаланса батарей. Не используйте для батарей с поддельной емкостью. Не прикасайтесь к плате вручную во время зарядки/разрядки. Если Вы заряжаете аккумулятор с помощью зарядного устройства с литиевым балансом, нет необходимости использовать BMS. Батарея не включает, аукцион только для BMS. Соединитель баланса будет отправлен вместе с BMS Оптовая продажа, добро пожаловать!
