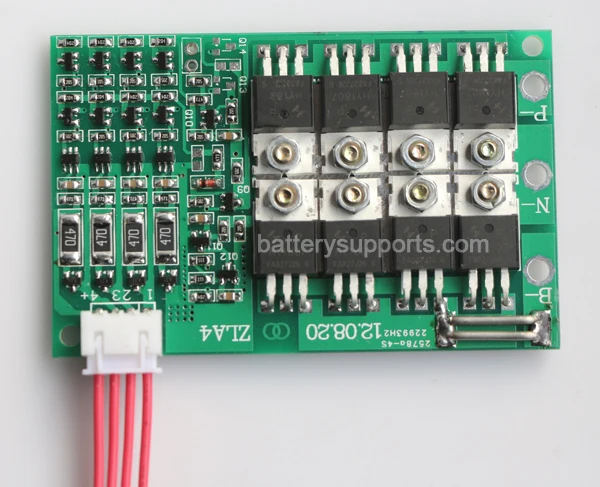

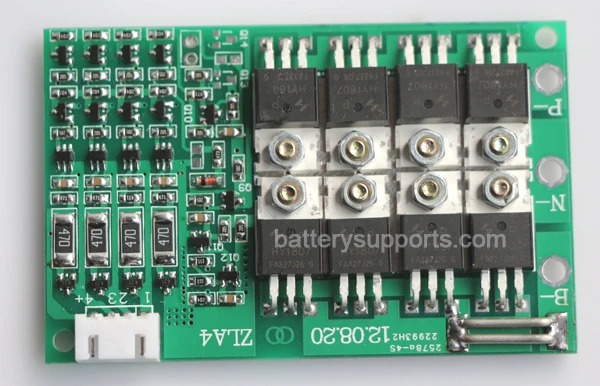

SuPower 4S 3.2Vx 4 12 В 8 14 6 в 30A LiFePo4 LFP Срок службы батареи система управления BMS баланс PCB

12 V 12,8 V 14,6 V 30A 4S LiFePo4/LFP аккумулятор BMS для электровелосипеда 4S 30A LiFePO4 плата защиты батареи. Технические параметры: Сбалансированный ток: 60 мА (VCELL = 3,90 в когда) Сбалансированный для: 3,50 ± 0,05 В Защита от перезарядки: 3,85 ± 0,05 В Защита от переразрядки: 2,1 ± 0,05 В Задержка перезарядки: 1 ± 0,5 с Перезаряженный выпуск: 3,80 ± 0,05 В Порог переразрядки: 2,10 ± 0,05 с Задержка перезарядки: 100 ± 50 мс Защита от перегрузки по току: 30 А Поддерживает Макс. Постоянный ток разряда: 30A Макс. Ток зарядки: 30A Статическое энергопотребление: менее 100uA Функция защиты от короткого замыкания: отключите нагрузку от восстановления. Измерение: 82 мм * 52 мм * 15 мм (Д * Ш * Т) Основные функции: Перезаряженная, переразрядная защита, защита от короткого замыкания, защита от перегрузки по току, с функцией балансировки. Интерфейс Разрешение: Плата имеет функцию балансировки. Таким образом, вы можете увидеть разъем баланса с 4 проводами, ниже диаграмма показывает, как подключить провода к 4 батареям, чтобы обеспечить балансировку и защиту. Положительный выход на аккумуляторной батарее (12 В +) может подключаться к зарядному устройству положительный полюс (зарядное устройство +) Батарейный блок (12 В-), соединяющийся сВ в-режимеНа борту Разделочные доскиР-Подключение к зарядному устройству отрицательный полюс (зарядное устройство-) Разделочные доскиР-Может быть Отрицательный выход для зарядного устройства, двигателя, контроллера БатареяМодель B +Может быть Положительный выход для зарядного устройства, двигателя, контроллера

1, порт зарядки и порт разрядки платы являются тем же положительным портом." В в-режиме "Для отрицательного полюса аккумуляторного блока," Р- «Отрицательный полюс для разрядки и зарядки. 2" В в-режиме "," N- "," Р- «Коврик для сварки является сквозным отверстием, диаметром отверстия 3,5 мм; Вы можете использовать припой для сварки проводов через отверстие порта, каждый порт зарядки для батареи является DC иглы сиденья формирует выход." N- «Без проводки, когда зарядка и разрядка находятся в одном и том же порту; 3, сначала Подключите“ Р- "," В в-режиме «К аккумуляторному блоку, затем повторно Проверьте напряжение аккумулятора, затем подключите 4 провода к аккумуляторам, не подключайте в неправильном заказе, или он перегорит плату. Если вы сделали неправильное соединение и обратную сторону платы, которая вызовет дым, пожалуйста, проверьте каждый провод, чтобы убедиться, что вы делаете правильное соединение. Проверьте все провода напряжения с организованным, начните сВ в-режимеИ посмотрите, увеличивается ли он от3,2 V, Например: (Провода/напряжение) 1-2-3-4 лет 3-6-9 V-12 V Проверьте каждое напряжение на проводе шаг за шагом перед подключением к разъему. Проверьте каждый провод и проверьте правильность. Потому что если какой-либо из проводов получить неправильный заказ, он будет сгореть. Дым показывает, что плата уже сгорела для защиты батареи, поврежденной неправильным подключением,   Для сборка "сделай сам". Пожалуйста, убедитесь, что вы в состоянии сделать сборку перед заказом! Если вы не знаете, как сделать соединение, не заказывайте его! Очень важно! BMS используется только для новых и последовательных батарей высокого стока. Не используйте для аккумуляторов, которые смешиваются с новыми и полуиспользуемыми, или смешивайте с разными брендами аккумуляторов. Не используйте для использованных и дисбаланса батарей. Не используйте для аккумуляторов с поддельной емкостью. Не прикасайтесь к плате вручную во время зарядки/разрядки. Если Вы заряжаете аккумулятор зарядным устройством LiFePO4, то нет необходимости использовать BMS. Батарея в комплект не входит, аукциона только для BMS. Разъем баланса будет отправлен вместе с BMS. Оптовая продажа, добро пожаловать!
