SuPower 24 S 86 4 V 88 100 8 30A литий-ионная LiPo батарея BMS система управления баланс чип pcb

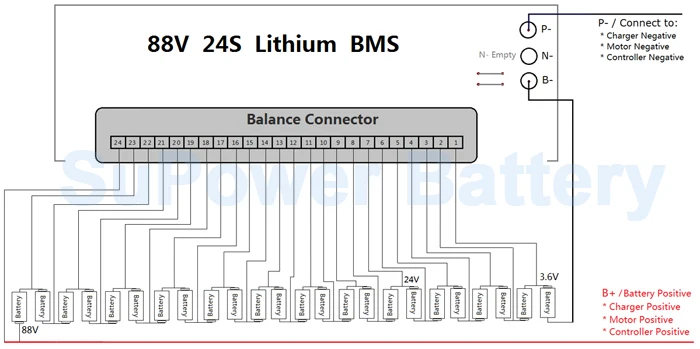

86,4 V 88,8 V 100,8 V 30A 24 S литий-ионный/LiPolymer аккумулятор BMS для E-bike 24 S 30A li-ion/LiPO плата защиты батареи. Подходит для 86,4 в (3,6 В * 24 S) литиевая батарея и пакеты 88,8 в (3,7 в * 24 S) литиевая батарея и пакеты 100,8 в (4,2 в * 24 S) литиевая батарея и пакеты Литиевая батарея (li-ion) Призматическая литий-полимерная батарея (Li-Po) Технические параметры: Сбалансированный ток: 60 мА (VCELL = 3,90 в, когда) Сбалансированный для: 4,20 ± 0,05 В Защита от перезарядки: 4,2 ± 0,05 В Перезарядка: 4,05 ± 0,05 V Защита от перегрузки: 2,9 ± 0,05 В Задержка перезарядки: 5 мс Защита от перегрузки по току: 30A Поддерживает Макс. непрерывный ток разрядки: 30A Максимальный ток заряда: 30A Потребление статической энергии: менее 200uA Функция защиты от короткого замыкания: отсоедините нагрузку от восстановления. Измерение: 182 мм * 53 мм * 15 мм (LxWxT) Основные функции: Защита от перегрузки, перегрузки, защита от короткого замыкания, защита от перегрузки по току, с функцией балансировки. Интерфейс Разрешение: Плата имеет функцию балансировки. Таким образом, вы можете видеть баланс соединителя с 24 проводами, в приведенной ниже таблице показано, как подключить провода к 24 батареям для обеспечения балансировки и защиты. Положительный выход на батарейный блок (88 в +) может подключаться к зарядному устройству с положительным полюсом (зарядное устройство +) Батарейный блок (88 V-) подключение сВ в-режимеНа борту Разделочные доскиР-Подключение к зарядному устройству отрицательный полюс (зарядное устройство-) Разделочные доскиР-Может быть Отрицательный выход для зарядного устройства, двигателя, контроллера БатареяМодель B +Может быть Положительный выход для зарядного устройства, двигателя, контроллера

1. порт зарядки и выходное отверстие платы являются тем же положительным портом. В в-режиме "Для отрицательного полюса аккумуляторной батареи," Р- «Отрицательный полюс для разрядки и зарядки. 2" В в-режиме "," N- "," Р- «Коврик для сварки-порт с сквозным отверстием, диаметр отверстия 3,5 мм; можно использовать паяльник для сварки проводов через порт отверстия, каждый порт зарядки для аккумулятора-это Выходная Форма иглы постоянного тока." N- «Без проводки, когда зарядка и разрядка находятся в одном порту; 3, сначала Подключите « Р- "," В в-режиме «К аккумулятору, затем повторно Проверьте напряжение аккумулятора, затем подключите 24 провода к батареям, не подключайте при неправильном заказе, или он выгорит доску. Если вы сделали неправильное соединение и поверните панель, которая вызовет дым, пожалуйста, проверьте каждый провод, чтобы убедиться, что вы делаете правильное соединение. Проверьте все провода напряжения, начиная сВ в-режимеИ посмотрите, увеличивается ли он от3,6 V, Например: (Провода/напряжение)  1-2-3-4-5-6-7-8-9-10-11-12-13-14-15-16-17-18-19-20- 21-22-23-24 3,7 V-7,4 V-11,1 V-14,8 V-18 V-22 V-25 V-29 V-33 V-36 V-40 V-44 V-48 V-51 v-54 V-60 V-63 V-66 V-70 V-74 V-78 V-81 V-83 V-88 V Проверьте каждое напряжение на проводе шаг за шагом перед подключением к разъему. Проверьте каждый провод и проверьте, правильно ли он. Потому что если какой-либо провод получит неправильный заказ, он будет гореть. Дым показывает, что плата уже сгорела для защиты батареи повреждена неправильным подключением,   Для сборка "сделай сам". Пожалуйста, убедитесь, что вы в состоянии сделать сборку перед заказом! Если вы не знаете, как сделать подключение, не заказывайте его! Очень важно! BMS используется только для новых и последовательных батареи с большим потоком энергии. Не используйте для аккумуляторов, которые смешиваются с новыми и полуиспользованными, или смешиваются с различными фирменными батареями. Не используйте для использованных и несбалансированных батарей. Не используйте для аккумуляторов с фальшивой емкостью. Не прикасайтесь к плате вручную во время зарядки/разрядки. Если Вы заряжаете аккумулятор с помощью зарядного устройства, то нет необходимости использовать BMS. Батарея не включает, аукциона только для BMS. Соединитель баланса будет отправлен вместе с BMS. Оптовая продажа, добро пожаловать!
