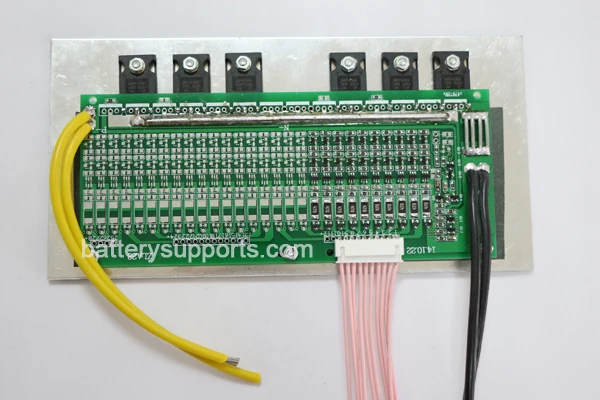

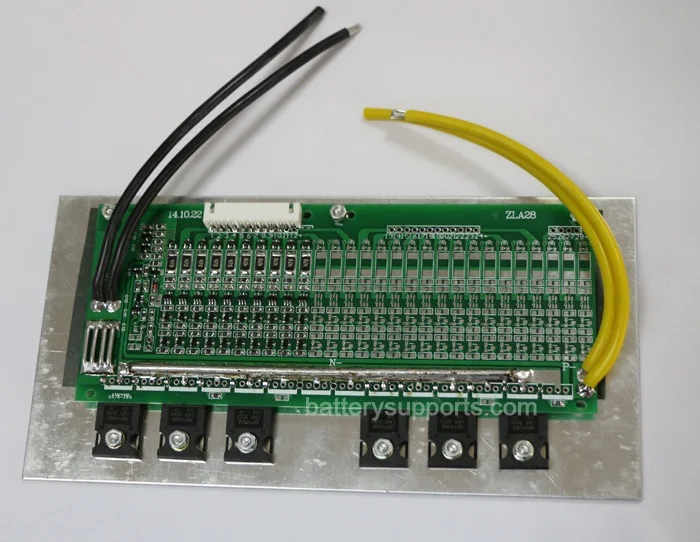

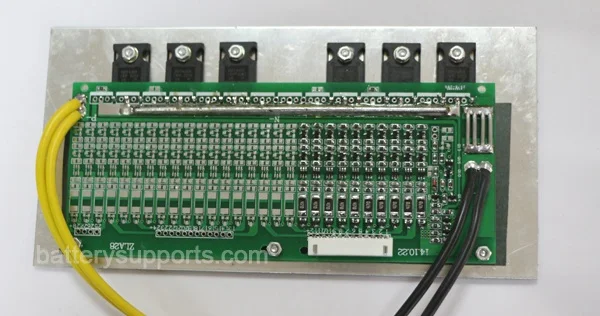

SuPower 12S 43 8 в x 12 36 38 а LiFePo4 LFP LiFe батарея система управления BMS балансировка PCB чип

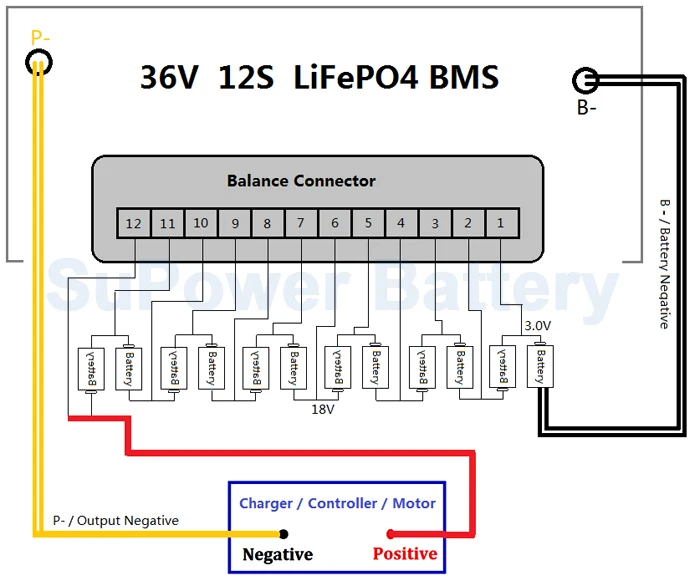

36V 38V 43,8 V 150A 12S LiFePo4 / LFP батарейный блок BMS для электровелосипеда 12S 150A LiFePO4 плата защиты батареи. Технические параметры: Сбалансированный ток: 60 мА (VCELL = 3,90 в, когда) Сбалансированная для: 3,50 ± 0,05 V По сравнению с повышенной защиты: 3,85 ± 0,05 V Чрезмерно разряжена, Класс защиты: 2,1 ± 0,05 V Задержка перезарядки: 1 ± 0.5S Заряжается высвобождение аттрактанта: 3,80 ± 0,05 V Чрезмерно разряжена, порог: 2,10 ± 0,05 S Задержка перегрузки: 100 ± 50 мс Защита от перегрузки по току: 150A Поддерживает максимальный ток непрерывного разряда: 150A Макс. Ток зарядки: 40A Статическая Потребляемая мощность: менее 100uA Функция защиты от короткого замыкания: отсоедините нагрузку от восстановления. Измерение: 200 мм * 110 мм * 20 мм (Д * Ш * Т) Основные функции: Перезарядка, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току, с функцией балансировки. Интерфейс Разрешение: Плата имеет функцию балансировки. Таким образом, вы можете увидеть Балансирующий Соединитель с 12 проводами, в приведенной ниже таблице показано, как подключить провода к 12 батареям для реализации балансировки и защиты. Положительный выход на батарейном блоке (36 В +) может подключаться к зарядному устройству с положительным полюсом (зарядное устройство +) Батарея пакет (36V -) подключение сВ в-режимеНа борту Разделочные доскиР-Подключение к зарядному устройству отрицательного полюса (зарядное устройство-) Разделочные доскиР-Может быть Отрицательный выход для зарядного устройства, двигателя, контроллера БатареяМодель B +Может быть положительным выходом для зарядного устройства, двигателя, управления

1. Порт зарядки и порт разрядки платы-это тот же положительный порт. В в-режиме "Для отрицательного полюса аккумуляторной батареи," Р- «Является отрицательным полюсом для разрядки и зарядки. 2" В в-режиме "," N- "," Р- «Коврик для сварки, сквозное отверстие порт, диаметр отверстия 3,5 мм; Вы можете использовать припой железа для сварки провода через отверстие порт, каждый зарядки для батарея постоянного тока иглы сиденье формы выход." N- «Без проводки, когда зарядка и разрядка находятся в одном и том же порту; 3, сначала Подключите“ Р- "," В в-режиме «К аккумулятору, затем повторно Проверьте напряжение батареи, затем подключите 12 проводов к аккумуляторам, не подключайте при неправильном заказе, или он выгорит доску. Если вы сделали неправильное соединение и перевернули доску, что вызовет дым, пожалуйста, проверьте каждый провод, чтобы убедиться, что вы делаете правильное соединение. Проверьте напряжение всех проводов упорядоченно, начиная сВ в-режиме, И посмотрите, увеличивается ли он от3,2 V, Например: (Провода/напряжение) 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 10 - 11 - 12 3V - 6V - 9V - 12V - 15V - 18V - 21V - 24V - 27V - 30V - 33V - 36V Проверьте каждое напряжение на проводе шаг за шагом перед подключением к разъему. Проверьте каждый провод и проверьте правильность упорядоченного устройства. Потому что если какой-либо провод получит неправильный заказ, он будет гореть. Дым показывает, что плата уже сгорела для защиты аккумулятора, поврежденного неправильным подключением,   Для сборка "сделай сам". Пожалуйста, убедитесь, что вы способны сделать сборку перед заказом! Если вы не знаете, как сделать соединение, не заказывайте его! Очень важно! BMS используется только для новых и последовательных высоковольтных сливных батарей. Не используйте для аккумуляторов, которые смешиваются с новыми и полуиспользованными или смешиваются с различными фирменными батарейными элементами. Не использовать для использования и дисбаланса батарей. Не используйте для батарей с поддельной емкостью. Не прикасайтесь к плате вручную во время зарядки/разрядки. Если Вы заряжаете аккумулятор через зарядное устройство LiFePO4, то нет необходимости использовать BMS. Батарея не включает, аукцион только для BMS. Соединитель баланса будет отправлен вместе с BMS. Оптовая продажа, добро пожаловать!
