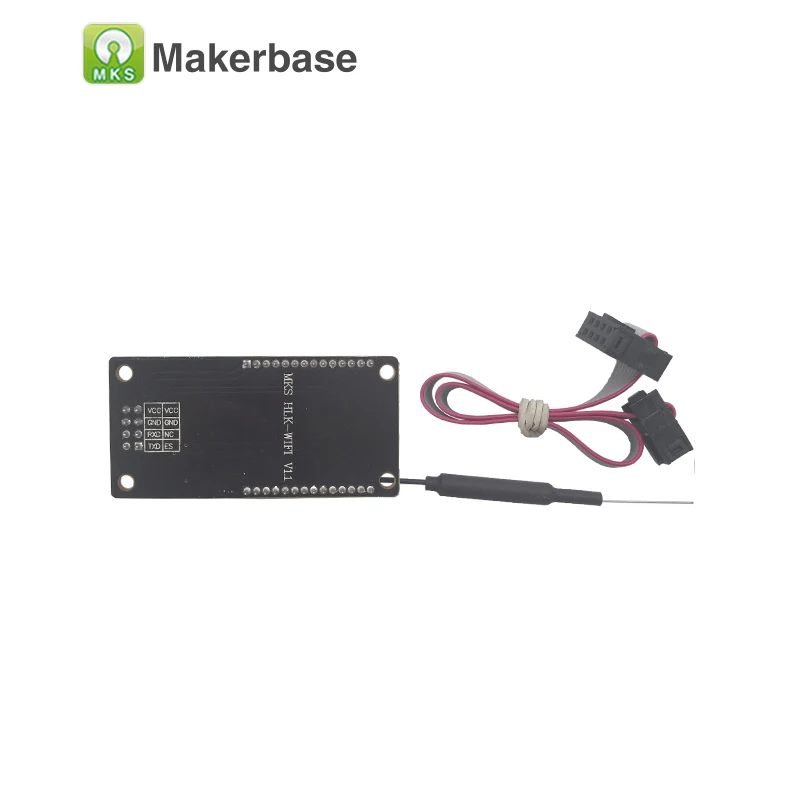

Название:Wifi модуль MKS HLK wifi V1.1 пульт дистанционного управления

Обзор

MKS-HLKWIFI создан MakerBase (MKS) на основе модуля HLK-RM04, который

Подходит Для3D-принтер с открытым исходным кодом. Кроме того, MKS-HLKWIFI используется для MKS базы

(Обновленная версия 1,2), MKS Gen, MKS Mini, MKS SBase и т. Д.

Разработан компанией MakerBase, а также MKS сенсорным экраном TFT.

Особенности

1. На основе сильного и стабильного модуля HLK-RM04.

2. Использование непосредственно на материнской плате MKS.

3. Работа с MKS сенсорным экраном TFT.

Примечание: Из-за пониженного тока, MKS HLKWIFI не может работать с Ramps1.4.

Пожалуйста, посетите наш github для загрузки прошивки:

Github.com/makerbase-mks

Соединение

1. Подключите к Aux-1 из MKS TFT28.

2. Подключите кAux-1 наMKS база, MKS MINI, MKS SBASE, MKS GEN.

База MKS поддерживает только обновленную версию V1.2.

Приложение 1

Применение на материнской плате

1.Подключение Wi-Fi модуля к AUX-1

2.Найдите точку доступа wifi и подключите.

1). Поиск точки доступа HI-LINK-XXXX и подключение.Пароль: 12345678;

2). Если вы не можете найти точку доступа, нажмите на кнопку на модуле в течение 10 секунд,

Затем восстановите заводские настройки.

3). Внимание: по умолчанию скорость передачи HLKWIFI составляет 115200, что

Должно быть так же, как и прошивка.

3. Конфигурация на MKS HLKWIFI

1). После ввода HI-LINK-XXXX Подключите к IP:/192.168.16.254;

2). Войдите в систему:Учетные записи: admin; пароль: admin.

3). Продолжить настройку сети иИзменить клиентаВам нужно.

4) любая другая помощь, пожалуйста, обратитесь к HLK-RM04 руководство пользователя 1,31 pdf.

Используйте Printrun для печати с помощью пульта дистанционного управления

Вход wifi IP: 8080

Используйте Repetier-Host для печати с помощью пульта дистанционного управления

Выберите TCP/IP подключение

Используйте приложение для управления принтером

Appendix2

MKS HLKWIFI работает с сенсорным экраном MKS TFT28

Mks_config. TXT Wi-Fi конфигурация (MKS TFT28 только поддерживает

V1.1 обновленная версия)

Выбор режима Wifi:

1. Выбор режима Wifi

Измените значение двоеточия «cfg_wifi_mode» в нужную вам сеть Wifi («1»-режим AP, «0»-режим клиента).

2. Настройка Wi-Fi режима клиента

A. Имя Wi-Fi: измените имя wifi за Двоеточие "cfg_wifi_ap_name" в вашу беспроводную сеть.

B. пароль Wi-Fi: измените пароль Wi-Fi за Двоеточие "cfg_wifi_key_code" в пароль беспроводной сети.

C. Динамический доступ к IP: Установите значение за Двоеточие "cfg_ip_dhcp_flag" в нужное вам значение ("0" означает статический IP, "1" означает динамический IP).

D. IP: Измените IP за толстой кишки "cfg_ip_address" на вам нужно.

E. Маска IP: измените маску IP за толстой кишкой "cfg_ip_mask" на нужную вам.

F. Шлюз IP: измените шлюз за Двоеточие "cfg_ip_gate" на вам нужно.

3. Инструкция по настройке Wifi на модуле AP

A. Имя wifi: измените имя wifi за «cfg _ wifi _ ap_name» на имя точки доступа, которое вам нужно.

B. пароль wifi: измените пароль wifi за «cfg _ wifi _ key_code» на пароль точки доступа wifi и сохраните его.

Подключение к модулю HLKWIFI:

Проверка сети: отключен

Подключен

Используйте приложение для управления принтером
