Особенности

Примечание: Не принимайте входной сигнал или выход, не подключается под напряжением

3,2 W РЧ-усилитель (700 МГц/30DB)

I. Применение:

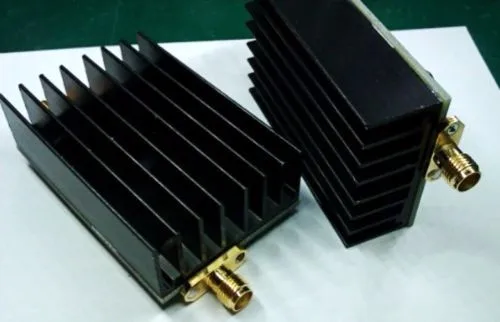

Широкополосный Радиочастотный усилитель мощности для всех типов беспроводных приложений, fm-коротковолновые радиоприемники с дистанционным управлением, цифровое радио и т. д. введите 1 милливатт (0 дБм) максимальной выходной мощности 3 Вт, напряжение 15 в, возможна широкополосная работа от 1 МГц до 700 МГц. В результате хорошо продуманные, низким уровнем конца рынке, который может достигать 35DBM (3 Вт), при температуре не выше 500 м, выходная мощность может достигать 32DBM (1,6 W), пожалуйста, ознакомьтесь с определёнными параметрами S21 и таблицей определения частоты. Размер усилителя 37 мм * 56 см * 1,5 см (сзади с большим радиатором).

Во-вторых, техническими показателями

1. Напряжение питания: + 15 В постоянного тока (Типичный ток 450мА/максимальный коэффициент усиления)

2. Рабочая частота: 1-700 МГц, Входное и Выходное сопротивление: 50 Ом;

3, максимальная выходная Амплитуда: 35dbm (3,2 W / 50 Ом)

4. Усиление: 35 дБ (см. Конкретные кривые S21 кривые, различные частоты отличаются)

5, размер входного сигнала: низкая частота (0DBM / 1 mW), высокая частота (2DBM)

Посылка:

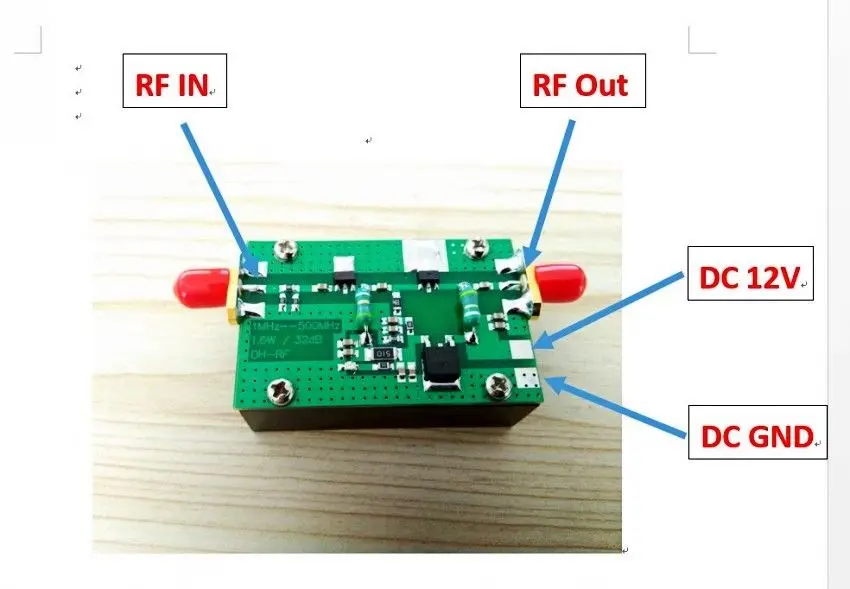

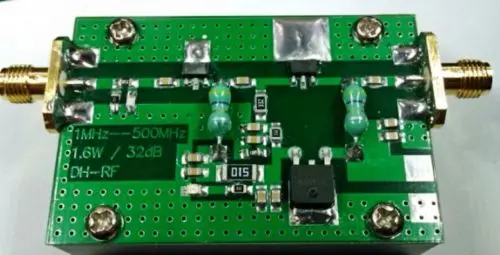

1 шт. модуль как показано на картинке
