Перезаряжаемая литиевая батарея TP4057 500 мА мобильная плата питания самодельная

Перезаряжаемая литиевая батарея TP4057 500 мА мобильная плата питания самодельная

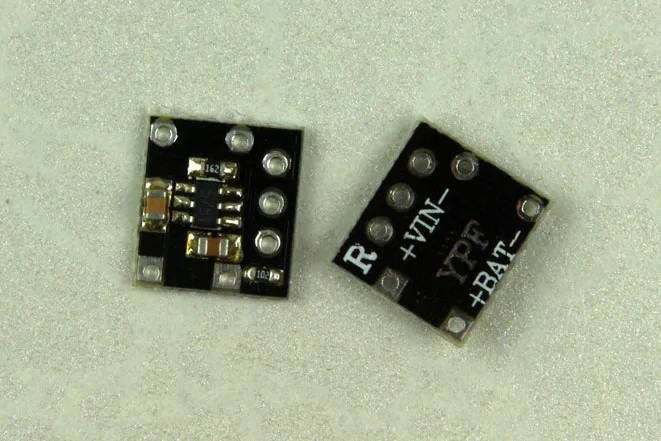

Теперь доставка черной платы, функций и материалов с предыдущей синей печатной платой является той же функцией

 Этот продукт представляет собой защитную панель батареи, которая не содержит батарей. Пожалуйста, покупатели знают!

Автоматическая обратная батарея двойная лампа Quanmie для подсказки неправильной батареи. Удалите аккумулятор автоматически восстановлен.

Схема проводки зарядного листа:

Примечание: вход 5 в не диод (для снижения температуры, уменьшения размера), поэтому положительный и отрицательный вход не может выбрать неправильно, в противном случае это повредит зарядную пластину

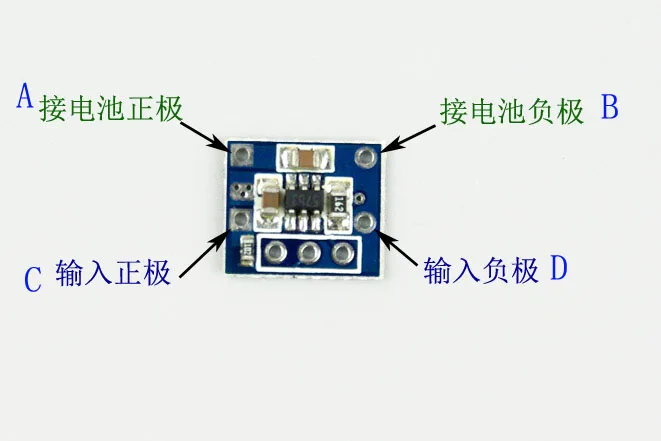

Неправильный метод подключения, как показано ниже, печатная плата:. Представитель положительного электрода получает доступ к батарее, отрицательный электрод батареи B представляет доступ, C представляет входной положительный, D Представляет отрицательный входной сигнал, Пожалуйста, знайте!

Соединение с светодиодный направлением крепления см. На рис. Ниже:

Условия использования платы зарядного устройства:

Вход напряжение:4,5-5,5 V, рекомендуемые 5V напряжение слишком высокое позволит снизить зарядный ток никель-металл (чип напряжение 8 v, 8 V источника питания зарядный ток никель-металл-очень маленькая!)

Зарядное устройство напряжения отсечки 4,2 V (между положительный и отрицательный 1% 4,158-4,242 поворотными лампами чип)

Максимальный ток зарядки: 500 мА (Тестовый источник питания 5 В батарея 3,8 в)

Учитывая нормальное рабочее напряжение тока 450мА. Если плеер Зарядное устройство слишком высокое напряжение выше 5,2 V и более поздних версий, чип, лихорадка становится больше, внутренний чип системой защиты температуры автоматически уменьшит зарядный ток никель-металл-, пожалуйста, сам DIY друг. Если вы хотите больше токов, Не считайте себя теплоотводом.

Если плата зарядного устройства нагревается слишком сильно, вы можете отрегулировать зарядный ток,Методы: печатная плата отмечена"162"Резистор в другие слова больше сопротивления. Сопротивление и соответствие тока следующим образом:

Prog-сопротивление тока
20k 50mA
10k 100mA
5k 200mA
Труба из углеродистого волокна 3k 300mA
2k 400mA
1,6 k 500mA
Закон сопротивления может сослаться на предыдущую таблицу преобразования
Эта схема Набор для 1,6 k сопротивления, 500mA

------------------------------------------------------------

Зарядка необходимые знания:

1. Тестовый ток в ампер-метре может быть продан только на прокладке входного сигнала 5 В.

2. Зарядный ток аккумулятора лучше всего 0,37c в 0,37 раза больше, чем емкость, например, достаточно тока для зарядки аккумулятора 400 1000 мАч. Слишком быстрый эффект зарядки на плохое, бросился больше, чтобы разрядиться от падения напряжения батареи!

3. Зарядный провод не должен быть чрезмерно длинным. Это соединение обладает высокой устойчивостью. Слишком хорошо, затем бросился больше, чтобы разрядиться от напряжения батареи.

4. Лучший контакт с подключением аккумулятора. Или бросили больше, чтобы разрядиться от напряжения батареи.

5 в том случае, если Wi-Fi 5V входное напряжение слишком высока, 5,2 до 5,5, например, приведет к недостаточной зарядный ток никель-металл-из 500mA, это нормальное явление. Небольшая посылка d чип рассеивания тепла, чем большая посылка. Высоковольтное нагревание чипа автоматически уменьшает ток заряда, не горит чип.

Тестирование Примечания:

1, на холостом ходу, оборот в минуту (тест, потому что 100k подтягивание резисторы подключены на выходе, таким образом, не состояние батареи, выходное напряжение выше 4,5, согласно напряжение источника питания. 100k резисторы предназначены для обратного аккумулятора сразу же после автоматического ответа. Игроки могут также удалить, удалить без каких бы то ни статус заряда батареи зеленого цвета светильник, красный светильник, на холостом ходу, оборот в минуту (напряжение 4,1 V ударов. 4,1 V промежуточные продукты заключается в том, чтобы зарядить конденсатор с алюминиевой крышкой, держит удар напряжения. Не заряжается отключения давление, Мы произведем отсечки напряжение 4,2 V 1%...

2. Если датчик тока измеряет амперметр, убедитесь, что он входит в клемму входного источника питания, а не в линию на стороне аккумулятора. Причина: измерительные резисторы амперметра, файлы 20A также имеют меньший Ом, например, 1 Ом, падение напряжения 1 а 1 в на токе, ammeter-1V, сильно мешает зарядному току аккумулятора, состояние зарядки нестабильное.

Точно так же, иногда проигрыватели тестируют соединение, обратите внимание, что хорошее соединение для уменьшения смещения сопротивления соединения.

3. Устройства, протестированные после завершения зарядки, загораются слишком низкими причинами: чипы определяют напряжение зарядки в тех случаях, когда отобранное напряжение батареи ток заряда и внутреннее сопротивление батареи, сопротивление Провода увеличит значения образца, поэтому после того, как вы включите свет, тестовая батарея, как правило, опускается около 10 мВ. Индивидуальный плеер подключает внутреннее сопротивление слишком велико, это приведет к слишком большому падению напряжения батареи. Приглашение игроков к зарядке подходит к концу, и без включения света при тестировании напряжения батареи, так как заряд является разумным для выключения напряжения чипа.

Простые способы включения света завершение зарядки завершено, напряжение мультиметра Подключите аккумулятор, переустановите клемму источника питания, время перезарядки чипа через петлю, поворотные огни, напряжение батареи.
