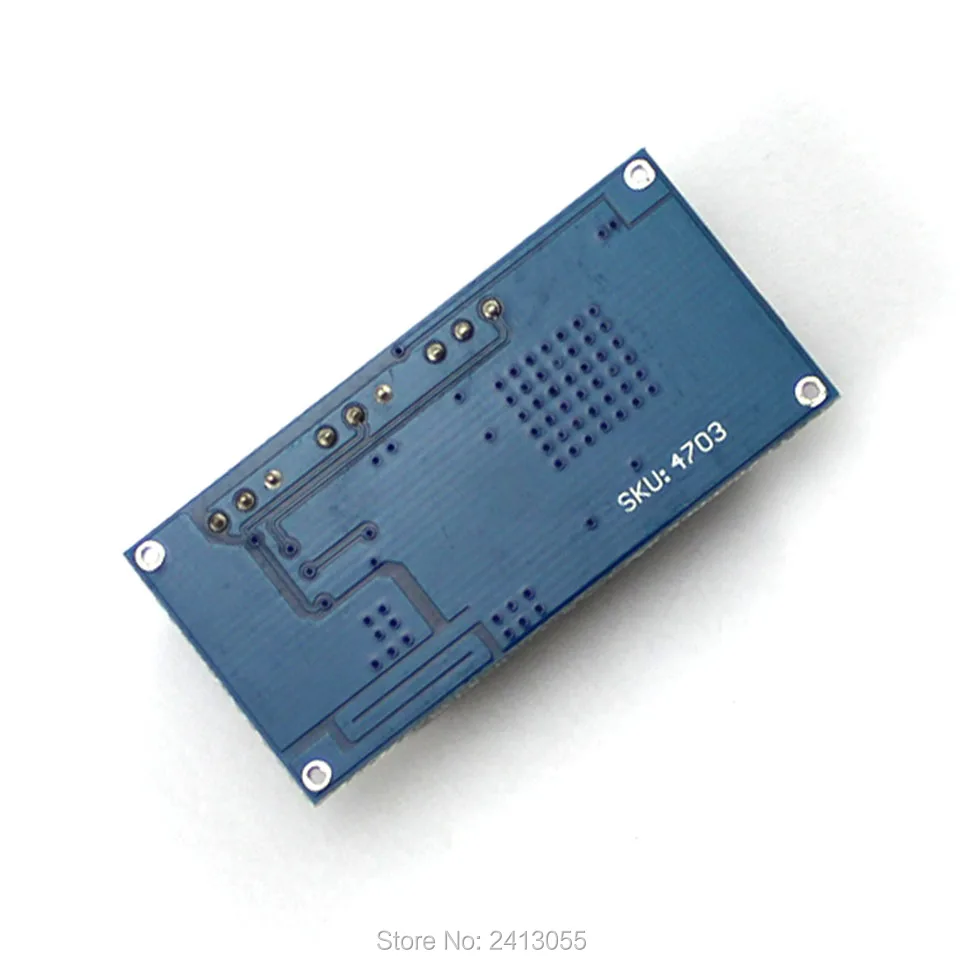

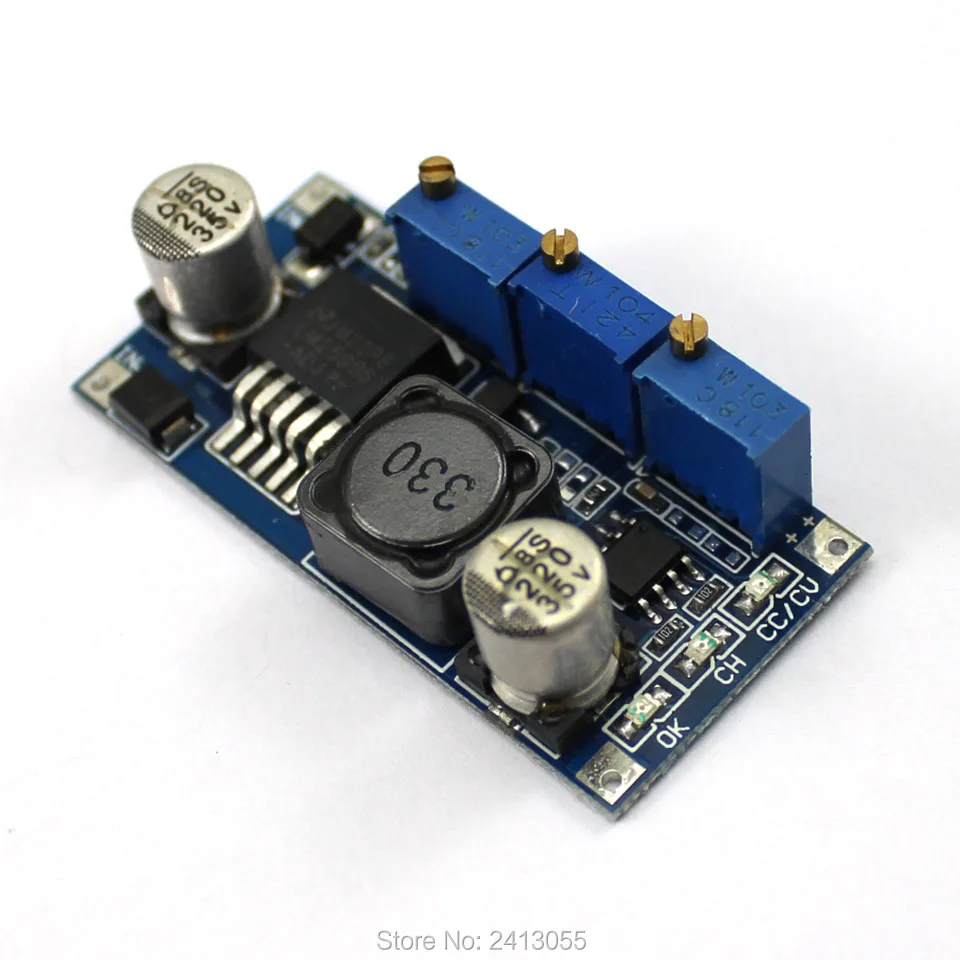

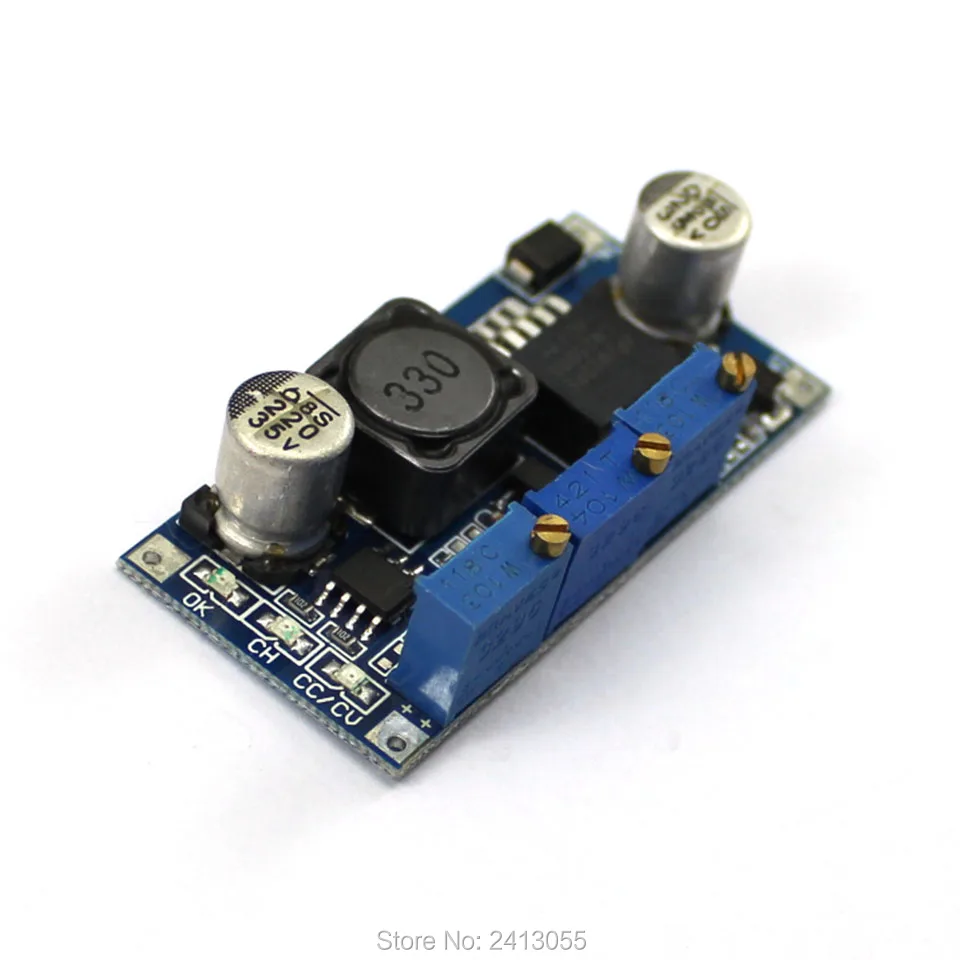

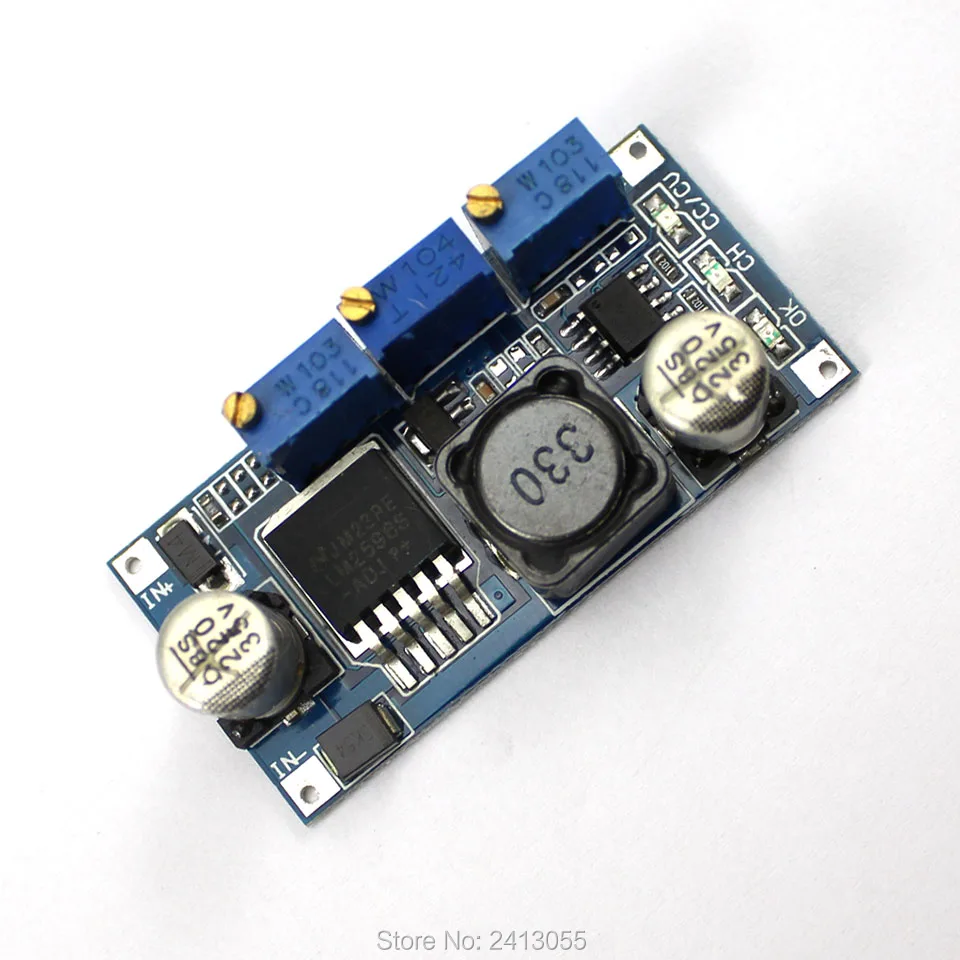

LM2596 светодиодный драйвер DC-DC понижающий Регулируемый Модуль питания CC/CV |

LM2596 светодиодный драйвер DC-DC понижающий Регулируемый Модуль питания CC/CV |

Вес: 13 г
Цвет: как показано на картинке
Размер: 46 мм x 23 мм x 10 мм/1,81 дюйма x дюйма (дюйм) (прибл.)

Особенности:

1. Зафиксируйте поворот тока лампы до 0,1 от значения постоянного тока (зарядка при использовании для определения разряда батареи);
2. Увеличенный входной диод защиты от обратной полярности;
3. Используя специальную эталонную ИС и Высокоточный резистор для выборки, чтобы постоянный ток был более стабильным (от 20 до 100 градусов, постоянный ток 1 А, при температурном дрейфе менее 1%).

Особенно подходит для светодиодных драйверов

* Мощный светодиодный привод постоянного тока
* Зарядное устройство для литиевых батарей (включая ферроэлектрические)
* Зарядное устройство 4 в, 6 в, 12 В, 14 В, 24 В
* Никель-кадмиевое, никель-металлогидридное зарядное устройство
* Солнечные панели и ветряные турбины

Характеристики:

* Свойства модуля: неизолированный модуль постоянного тока и напряжения
* Исправление: несинхронное исправление
* Входное напряжение: 7-35 в
* Выходное напряжение: 1,25-30 в
* Выходной ток: регулируется максимум 3 А
* КПД преобразования: 92% (самый высокий)
* Частота переключения: 150 кГц
* Пульсация на выходе: 50 мВ (макс.) Полоса пропускания 20 м
* Регулировка нагрузки: ± 0.5%
* Регулировка напряжения: ± 2.5%
* Рабочая температура: от-40 ° до + 85 °

Использование батареи:

* Убедитесь в напряжении и токе аккумулятора, который вам нужен
* Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение соответствовало напряжению заряда
* Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
* Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению зарядного тока
* Ток заряда переводной лампы по умолчанию составляет 0,1 от зарядного тока (значение постоянного тока)
* Подключено к аккумулятору и попробуйте зарядить (за 5 предыдущих шагов входной терминал модуля подключен к источнику питания, выходная нагрузка не подключена к батареям).

Использование драйвера постоянного тока светодиода:

* Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный да, который вам нужен.
* Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение составляет до максимального рабочего напряжения светодиода.
* Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока. Чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодный да.
* Соедините светодиодный, проверьте (за 3 вышеуказанных шага клемма входного модуля подключена к источнику питания, выходная нагрузка не подключена к светодиоду).

Сфера применения:
Зарядка для литий-ионных аккумуляторов: при низком напряжении литий-ионного аккумулятора. Если использовать напрямую зарядку с постоянным напряжением. Из-за слишком большого давления, что приводит к повреждению батареи. С самого начала использовать зарядку постоянным током. При зарядке к определенному, автоматический переключатель возвращается к зарядке с постоянным напряжением.

Посылка

1 шт. LM2596 DC-DC понижающий регулируемый светодиодный драйвер Модуль питания-преобразователь
