TDA7850 автомобильный аудио усилитель мощности плата стерео 4x50 Вт с BA3121 Denoiser 12V|power

RM1307731645748759

Особенности:

TDA7850 усилитель плата автомобиля последняя версия с BA3121 общий заземляющий шум, с функцией ACC управления (звук улучшенная версия)

ST's TDA7850-высококачественный Hi-Fi автомобильный аудио усилитель IC, с помощью одного источника питания 12 В-14,4 В, усилитель на полевых МОП-транзисторах, 4x50 Вт HiFi усилитель, низкий уровень искажений, низкий уровень шума, защита от помех, защита от короткого замыкания и температуры на выходе, особенно высокая мощность, низкое энергопотребление, Стабильный, качество звука отличное. Для обновления автомобильного аудио и 4-канального усилителя DIY лучший выбор.

Hi-Fi концепция дизайн используется для многоканального производства, с супер хорошим чипом производительности шума BA3121, эффективно устраняя общий заземляющий шум, TDA7850 и BA3121 может быть идеальным сочетанием.

Введение управления функциями ACC:

Плата усилителя ACC интерфейс с управлением транспортным средством ACC линия подключения (бортовой компьютер лучше проводки), ACC усилитель управления сигнала работает и в режиме ожидания. Ток в режиме ожидания составляет около 12 мА, в основном не так много энергии. Плата усилителя имеет функцию задержки, нет ударного звука, без добавления класса защиты динамика.

Особенности платы:

1: большой конденсатор фильтра для пруда 25v8200UF, более глубокий бас. Чтобы воспроизвести превосходное качество звука усилителя с помощью диапазона емкостных конденсаторов с аудио температурой, ELNA blue robe BP Promise fever, red WIMA weimaaner fever audio конденсаторов, nichicon golden audio конденсаторов.

2: все новые оригинальные аутентичные материалы, не полированный материал, используемый для разборки, для оптимизации регулировки на оригинальной официальной линии, без ударного звукового выключателя.

3: LC фильтр, мощность более чистая, Пульсация меньше, меньше помех змеиные следы, звук более мягкий, высоковольтные следы укрепляют олово для высокого текущего состояния стабильного твердого основания.

4: с шумоизоляцией BA3121. Если дом (если нет места общего пользования) может перейти в правый нижний угол шапки.

5: нижний левый угол для выбора переходника ACC: колпачок с подключением, режим без ACC, включение питания 12 В для работы; Отсоедините колпачок перемычки после режима ACC, включен блок питания 12 В, но также к STBY (ie ACC) высокоуровневый усилитель мощности 5 В-12 В для работы.

6: 4 входа и 4 выхода

7: источник питания постоянного тока 12 В или мощность автомобиля 12 В.

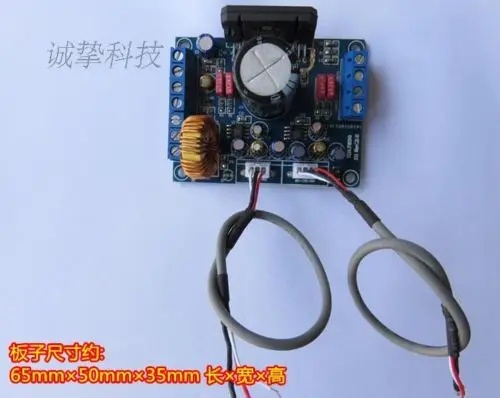

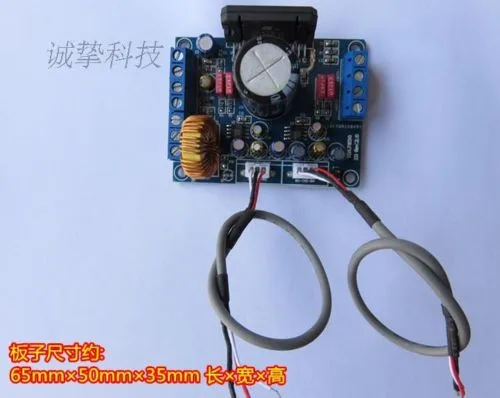

8: размер платы примерно: 65 мм × 50 мм × 35 мм длина × ширина × высота

9: Плата оснащена радиаторами, радиатор должен быть установлен перед использованием. Плата усилителя, чтобы найти подходящее место для хорошего, но обязательно обратите внимание на радиатор и фиксированную печатную плату, плату усилителя и радиатор, чтобы избежать тряски.

Системная плата STBY (ACC Control) по умолчанию работает на высоком, высоком уровне, а не на низком уровне. (Высокий уровень 3В-12В)

Доступ к компьютерам, MP3 вход может быть непосредственно подключен к положительному напряжению 12 В 12 В напряжения для ST-BY интерфейсов на нем. Как преобразованные CD riders, обычный CD будет иметь высокое напряжение управления, высокое напряжение подключено к ST-BY на нем также может быть подключен к ST-BY ACC напряжения также доступен.

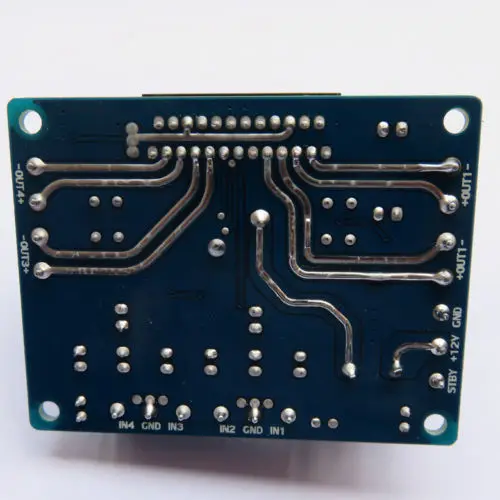

Каждое гнездо на кромке гнезда будет иметь экран с указанием функции и положительных и отрицательных точек, пожалуйста, посмотрите перепроводку.

Рекомендации при подключении к CD аудио усилении для подключения к cd-плееру, затем аудиоусилитель компьютера для выбора мощности 12 В на компьютере, например, MP3 найти 12 в разъем питания подключен, как он.

Примечание: Эта плата предназначена для установки светодиодный индикатор питания, пользователи могут установить собственный индикатор питания LDE.

Соответствующие параметры:

Высокая Выходная мощность:

4x50 Вт/4 Ом макс. (максимальная мощность/4 Ом нагрузка динамика)

4x30 Вт/4Ω 14,4 В, 1 кГц (10% искажения мощности измеряется при/14В напряжения, 1 кГц сигнал/4 Ом нагрузки динамика)

4x80 Вт/2 Ом макс. (максимальная мощность/2 Ом нагрузка динамика)

4x55 Вт/2Ω 14,4 В, 1 кГц (10% искажения мощности измеряется при/14В напряжения, 1 кГц сигнал/2 Ом нагрузки динамика)

Посылка включает:

1x TDA7850 Плата усилителя

1x радиатор

2x аудио кабели

1x другие детали (как показано на моей главной фотографии)
