Усилитель с переменным коэффициентом усиления (AD8367)

Во-первых, применение продукта:

AD8367 является X-AMP структурой ADI с переменным коэффициентом усиления, если усилитель состоит из сети с сопротивлением 9 порядков затухания и усилителя с фиксированным коэффициентом усиления, обеспечивает точное управление линейным коэффициентом усиления, диапазон управления коэффициентом усиления 45 дБ, он может не только настроить плюс традиционный режим VGA, применяемый контроль напряжения, а также включает детектор квадратного права, Который также может работать в режим Ару. Стандартный диапазон рабочих частот AD8367 менее 500 МГц, имеет два режима работы: режим положительного усиления (режим прерывания высоких частот) и режим отрицательного усиления (режим прерывания низких частот), аналоговый диапазон усиления напряжения управления 50мв ~ 950мв, чувствительность управления 20мв/дБ, Может быть установлен режимом управления усилением AGC, является положительным или отрицательным режимом управления усилением, чтобы соответствовать характеристикам логарифмического усилителя, составляющего стабильный отрицательный отзыв AGC цепи. При работе в режиме контроля положительного и отрицательного усиления связь между логарифмическим и линейным контролем усиления напряжения между AD8367: режим положительного усиления: G = 50Vc-5 (дБ), режим отрицательного усиления: G = 45-50Vc (дБ) где, G-коэффициент усиления в единицах дБ; Vc-это контрольное напряжение, в вольт. Модуль имеет защитный корпус и антиобратный защитный диод.


Sesond, технические индикаторы

1. Напряжение источника питания: + 5 В постоянного тока (Типичный ток 200 мА/максимальный коэффициент усиления)

2. Рабочая частота: DC-500MHZ, входное и Выходное сопротивление: 50 Ом;

3, максимальная выходная Амплитуда: 27 дБм (200 Ом)

4, диапазон усиления переменной: 46 дБ (см. Конкретную кривую кривой S21)

5, диапазон управляемого напряжения (0-1 В постоянного тока), дополнительный внутренний потенциометр или запрограммированный плюс да.

6, чтобы предоставить схему PDF

7, может быть настроен и режим VCA режим АРУ

В-третьих, настройки режима:

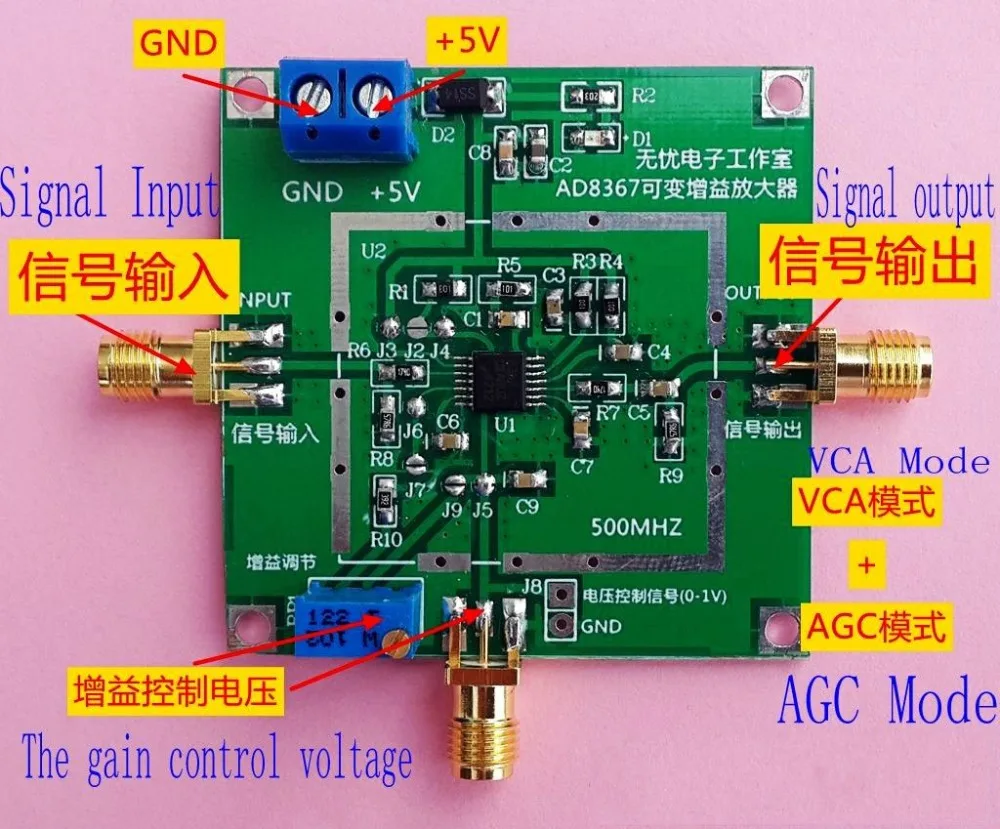

Режимы VCA: режим с регулируемым напряжением и переменным коэффициентом усиления, показан на рис. 4,1, режим управления положительным наклоном (когда J7, J4 коротко, J6, J2 открывается для управления VCA (положительный наклон); режим управления отрицательным наклоном (J7, J2 коротко, J4, J6 при открытии, управление VCA (отрицательный наклон)
Режим АРУ: режим АРУ, как показано, настройки Перемычки (J6, J2 короткое замыкание, отключение J7, J5, J9, когда AGC контроль) 4,1

Из-за применения гибкого AD8367 можно обратиться к определенным настройкам PDF:

Упаковка:

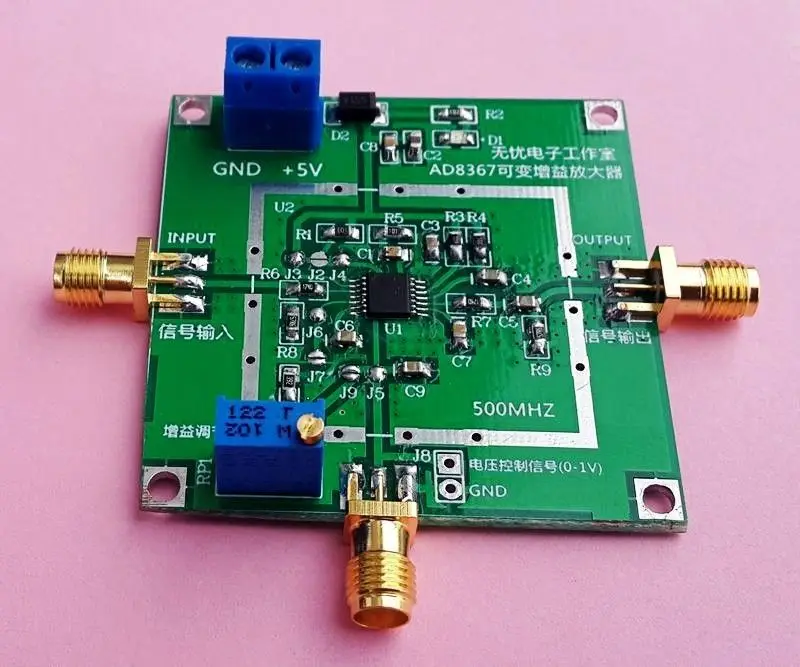

1 шт. модуль как показано на картинке
