Переменная усиления (AD8367)

Во-первых, применение продукта:

AD8367 является ADI X-AMP структура с изменяющимся наклоном получить в том случае, если усилитель включает в себя 9-заказ сопротивление затухания сети и фиксированный усилитель, обеспечивает точный журнал линейный контроль, коэффициент усиления Диапазон регулирования 45 дБ, он может не только настроить плюс традиционный режим VGA применяется контроль напряжения, а также включает в себя квадратный-Определитель фальшивости Которые могут также работать в режим Ару. AD8367 типичный диапазон рабочих частот должно составлять менее 500 МГц, имеет два режима работы: положительный получить режим (режим прекращение высокое) и отрицательный прирост режим (режим прекращение, низком уровне), аналоговый контроль диапазон напряжения 50mV ~ 950mV, чувствительностью управления 20mV/дБ Может быть комплект со стороны AGC контроль терминал режим положительный или отрицательный контроль режим усиления режим управления, чтобы соответствовать характеристики логарифмической усилитель составляющие стабилизированные отрицательные отзывы AGC короткого замыкания. При работе на положительный и отрицательный контроль режим, взаимоотношений между логарифмической и линейный контроль напряжения между AD8367 заключаются в следующем: положительный получить Режим соединения: G = 50Vc-5 (дБ), отрицательный прирост режим: G = 45-50Vc (дБ), где, G выгоды в единицах дБ; ВК управляющее напряжение в вольт. Модуль имеет защитный корпус и анти-Защита от неправильной полярности диода.


Sesond, техническими показателями

1, источника питания напряжение: + 5 В постоянного тока (в обычном режиме ток 200mA/Максимальный коэффициент усиления выход)

2, Рабочая частота: DC-500MHZ вход переменного тока и Выходное сопротивление: 50 Ом;

3, максимальная выходная Амплитуда: 27dbm (200 Ом)

4, переменной диапазон усиления: 46dB (специфические простой кривой S21)

5, управляющее напряжение дистанция поездки (0-1VDC), в то время как дополнительный внутренний потенциометр или запрограммирован плюс DA.

6, чтобы предоставить схему PDF

7, может быть настроен и VCA режим АРУ

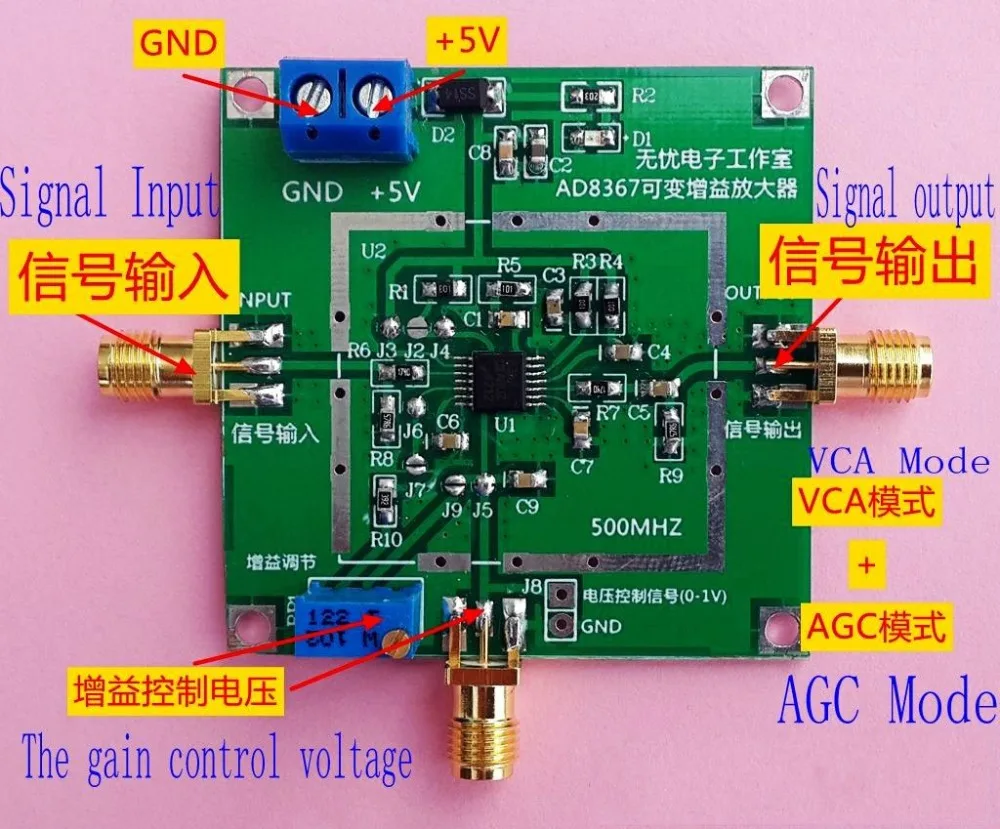

В-третьих, режим настройки:

VCA режимы: напряжение-Управление led variable gain режим показано на рисунке 4,1, положительным наклоном Управление режим (в тех случаях, когда J7, J4 короткое замыкание, J6, J2 открыта для VCA Управление (положительный наклон); отрицательный уклон Управление режим (J7, J2 короткое замыкание, J4, J6 в разложенном виде, VCA Управление (отрицательный наклон)
Режим АРУ: режим АРУ, как показано на рисунке, перемычек (J6, J2 защита от короткого замыкания, отключите J7, J5, J9 в тех случаях, когда AGC контроль) 4,1

Благодаря применению гибкий AD8367 может относиться к конкретным PDF настройки:

Посылка:

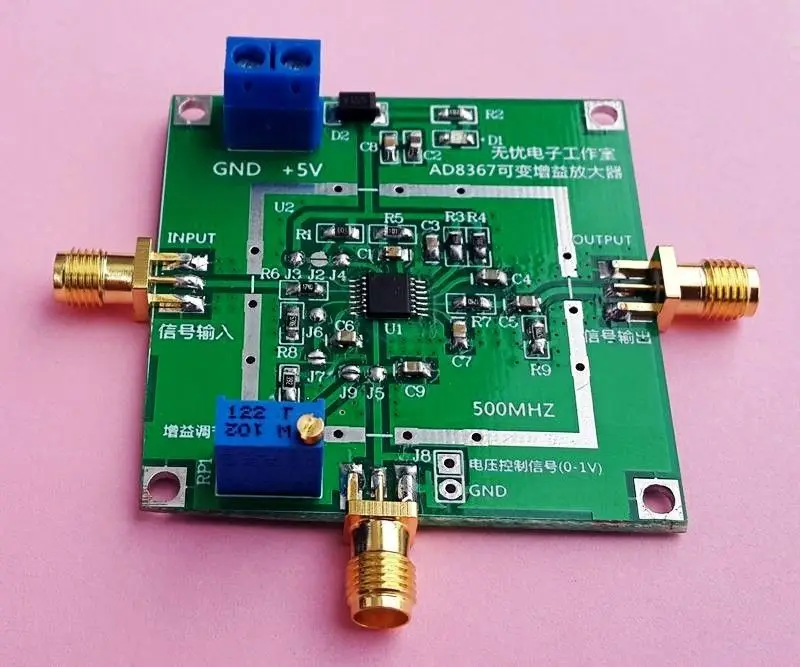

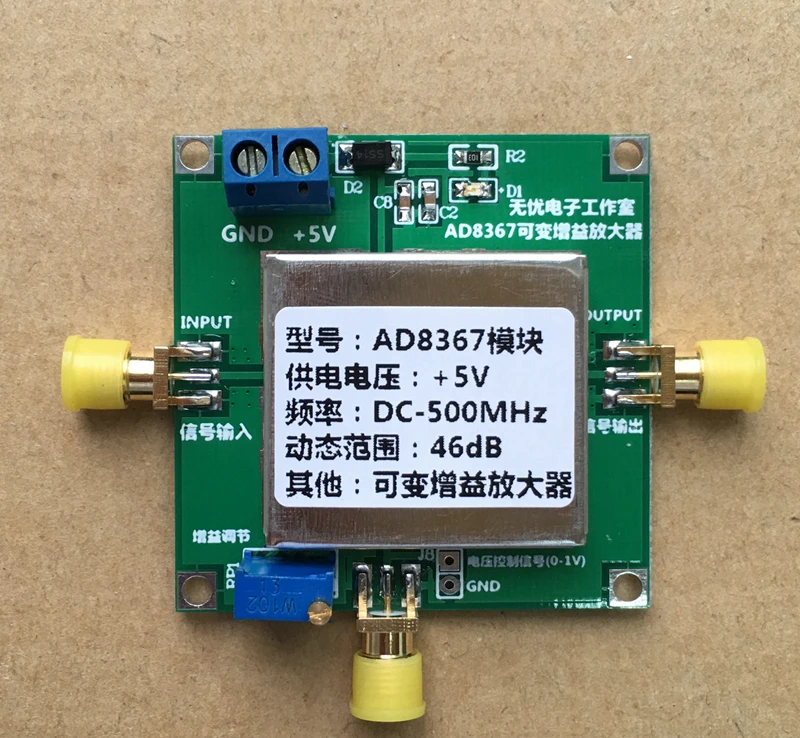

1 шт. модуль как показано на картинке
