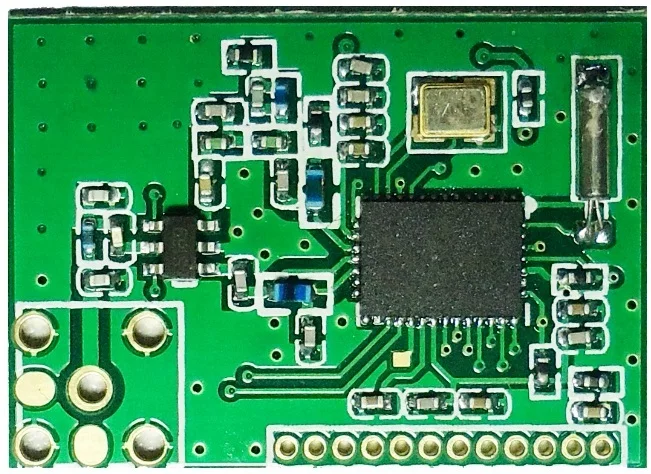

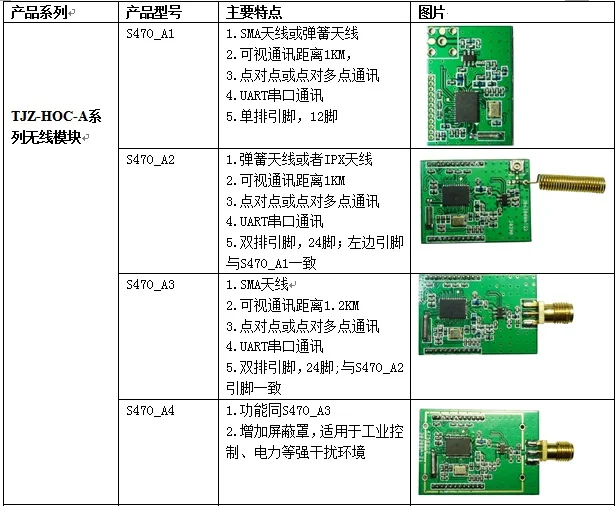

TJZ-HOC-AS470_A1S470_A2S470_A3S470_A4Продукт, вспомогательный пол и т. д. серия tjz-Special-A представляет собой маломощный модуль связи, основанный на беспроводной самосети.

S470_A1

S470_A1S470_A1

S470_A1

470 м

9600bps

1-32

С использованием микросхемы SOC, малого объема, 28*20 мм, удобное встроенное использование;

Короткий визуальный Диапазон передачи: Использование короткого визуального сигнала антенны может быть больше 1000 мsma. Может использоваться антенна на 1200 м;

Простота использования: Прозрачная передача данных через последовательный порт, может использоваться для точки «да» и точки на несколько точек;

Модуль имеет функцию беспроводной временной сетевой маршрутизации, максимум 8

Через управление интерфейсным сигналом можно перейти в режим энергосбережения, низкое энергопотребление: < 1 мкА;

Параметрическая Настройка: может быть настроена с помощью параметров последовательного порта, таких как канал, мощность передачи, адрес, отвечает требованиям различных продуктов;

Экономически выгодно: аналогичные модули с высокой производительностью

Использование известных компонентов промышленного качества и хорошая надежность

Три. Параметры производительности:

Режим модуляции: GFSK

Частотный диапазон: 470-498 МГц

Номер канала: 8

Мощность передачи: самая большая + 20 дБм

Визуальный диапазон: Используйте SMAAntenna больше 1200 м

Чувствительность приема: - 115 дБм, 9600 бит/с

Формат серийных данных: 8 n1 Uart

Частота серийных данных: 9600 BPS

Входной источник питания: + 3,3 В

Максимальный ток излучения: 85 мА или меньше при передаваемой мощности + 20 дБм

Приемный ток: 19 или меньше мА

Ток сна: 1 мкА или менее

Размер модуля: 28 мм * 20 мм * 4 мм

Спецификация антенны: SMASpring can антенна. Б/у

Рабочая температура: - 30 c ~ 70 c

Рабочая влажность: 10% ~ 90% относительной влажности, без конденсата

Такое использованиеКПКПланшетный ПКПККоммуникация, как показано ниже,

1КПККонечное использование:КПКБеспроводной модульVCCGNDRXTXКонец;КПККонцевой проходУарт(ЭкспортRXTXОтправить и получать данные.

2ПККонечное использование: беспроводной модуль вставляется в нижнюю пластинуUSBВставкаПКIn;ПКУстановка на платеUSBДрайвер последовательного порта;ПКЧерез программное обеспечение серийной отладкиКПКОбщение.

Объяснение

Формат отправки данных:

L Данные

LАдрес код,Два байта, ДанныеДанные, которые необходимо отправить

Отправка данных через последовательный порт, при необходимости отправки данныхДанныеНеобходимо перед добавлением целевого адресаLАдрес-код в форме низкого байта и большого байта. Такие как адрес модуля мм0x0002Для отправки данныхДанныеДля"123",Формат отправки данных:0200313233Шестнадцать двоичных данных.

Если данные будут отправленыДанныеАдрес, используемый ранее0XFFFF, Все данные могут быть получены для трансляции.

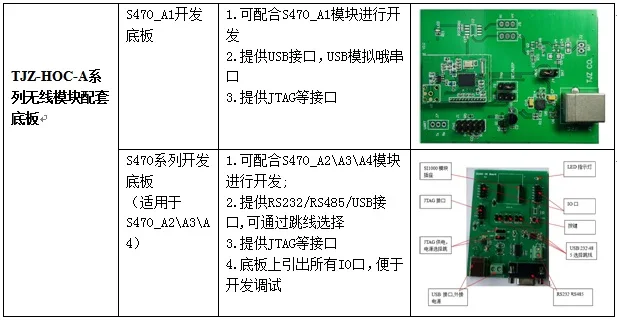

:Использование компании Shenzhen Jiuzhou для удобной отладкиS470_A1Беспроводной модуль.S470_A1Модуль вставки,Через полUSBВставкаПК,ПКУстановка вклUSBДрайвер последовательного порта,Может пройти”Оператор Comm Pal”S470_A1Модуль для отправки и получения данных.

В дополнение,На полуJTAG,Для отладкиSI1000.

Выбор джемпера:

Джемпер1Перемычка для сна и пробуждения; ПеремычкаНабор/сонНоги, нормальная работа; Колпачок перемычки снимается, затем спит. Будьте осторожны, чтобы не прыгатьTMPTMPНожная функция-расширение функции доски.

Джемпер2ВыборUSBБлок питания, перемычкаVBUSВыберите аккумулятор или внешний источник питания постоянного токаЛетучая мышьВнешний источник питания постоянного тока3,5 ~ 5,5 ВОбратите внимание, что источник питания не может быть подключен к положительному и отрицательному полюсу (в соответствии с рисунком, указанным в подключении к положительному и отрицательному полюсу), иначе он может сжечь плату.
