10A DC Регулируемый CC CV шаг подпушка бак 12 В в 24 Питание Батарея светодио дный

10A DC Регулируемый CC CV шаг подпушка бак 12 В в 24 Питание Батарея светодио дный

Вход напряжение: 7 В-36 В

Выход напряжение: 1,5-35 В Регулируемая (может только быть сделано модуль понижающий, вход должен быть больше, чем Выход 1,5 В или больше)

Выходной ток: регулируемый, 10A (рекомендуется в 8A, 5A 70 Вт или менее при комнатной температуре может быть естественным охлаждением, пожалуйста, увеличьте тепловыделение превышает oh предлагает добавить небольшой вентилятор постоянного нужно регулировать выходное напряжение 2 В в или старше для текущего регулирования! Роль будет играть только в постоянном состоянии.)

Выход Мощность: Max 150 Вт (рекомендуется в 100 Вт, большое давление, пожалуйста, уменьшить Мощность использовать)

Рабочая температура:-20 ~ + 75 градусов (обратите внимание, что температура транзистора мощности превышает, пожалуйста, увеличьте тепловыделение)

Рабочая частота: 300 кГц

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, постоянное значение тока в настоящее время установлено

Защита обратной полярности входа: нет, пожалуйста, добавьте диод! Магазин для продажи!

Выход против рефлюкса: нет, пожалуйста, добавьте диод для зарядки! Магазин для продажи!

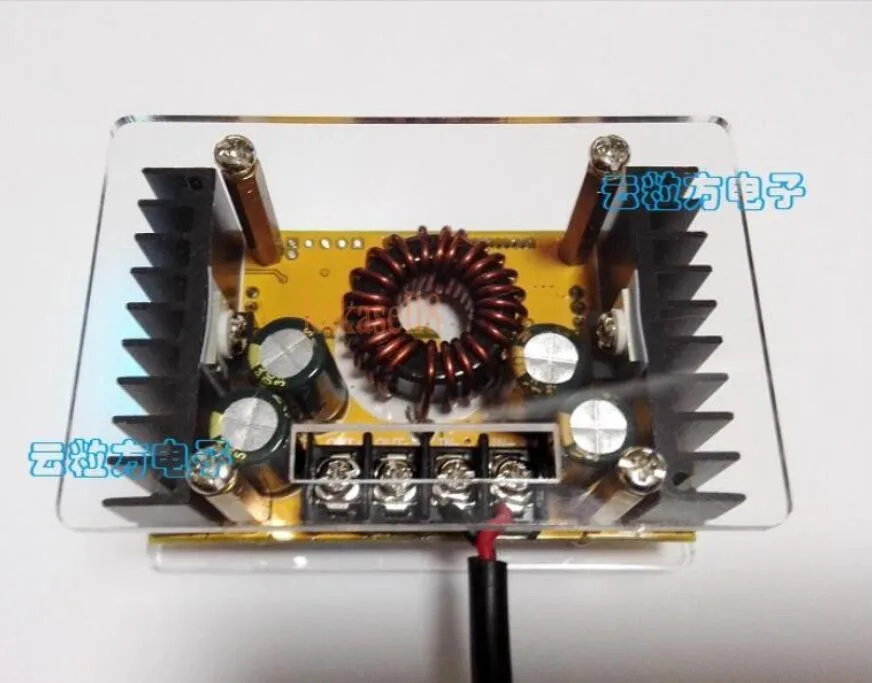

Установка: вверх и вниз с обеих сторон акрилового листа, восемь столбов, восемь винтов 3 мм, поверните ключ легче установить, когда вы устанавливаете о!

Подключение: клеммы или паяльные клеммы, вход, выход

Модуль Размеры: Длина 80 мм Ширина 53 мм высота 35 мм

Вес: 132 г

Установка Описание:

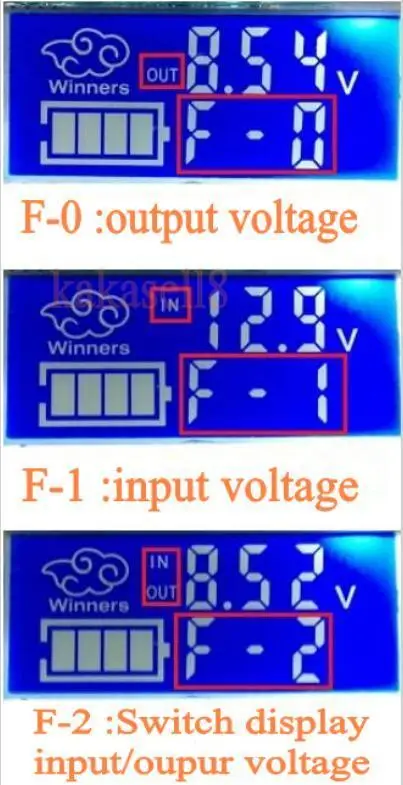

Настройка ключа для настройки режима отображения делится на три типа:
1, режим F-0: выходное напряжение дисплея;
2, режим F-1: дисплей входного напряжения;
3, режим F-2: переменный вход и выходное напряжение;
Инструкции: нажмите кнопку «Настройки» для цикла через три режима отображения, соответствующий индикатор будет включен или выключен, нажмите кнопку «OK», чтобы сохранить и выйти, отдельная кнопка «OK» для переключения ЖК-экрана с подсветкой.
Аппликации

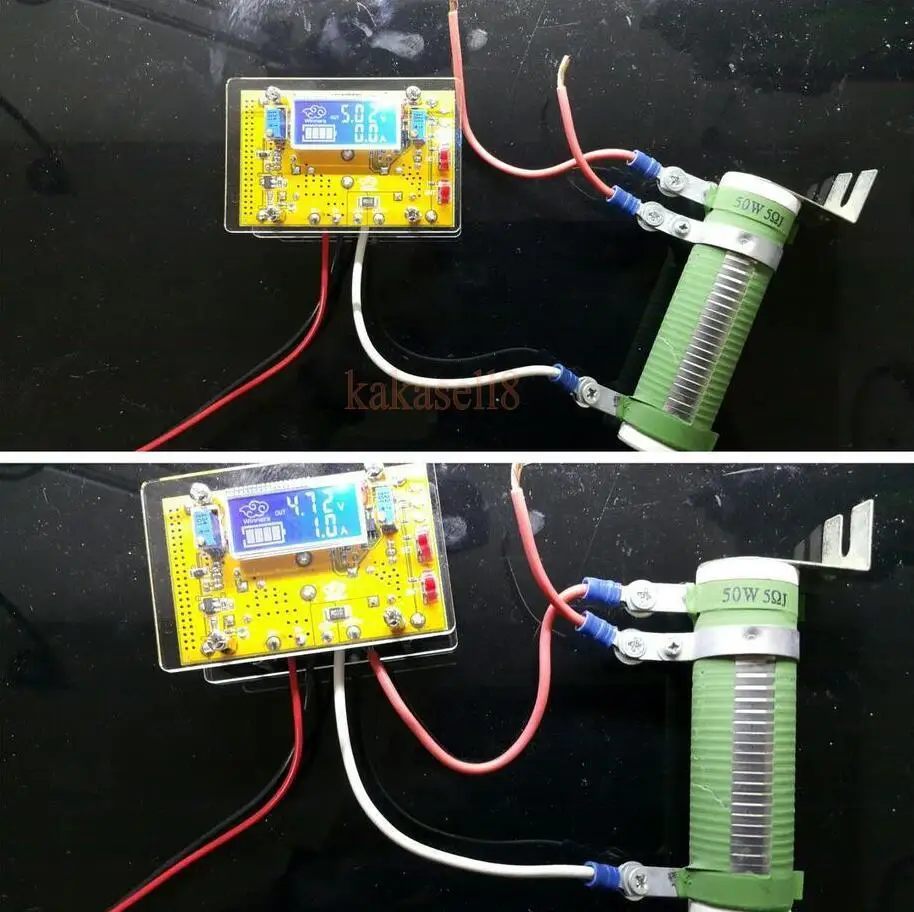

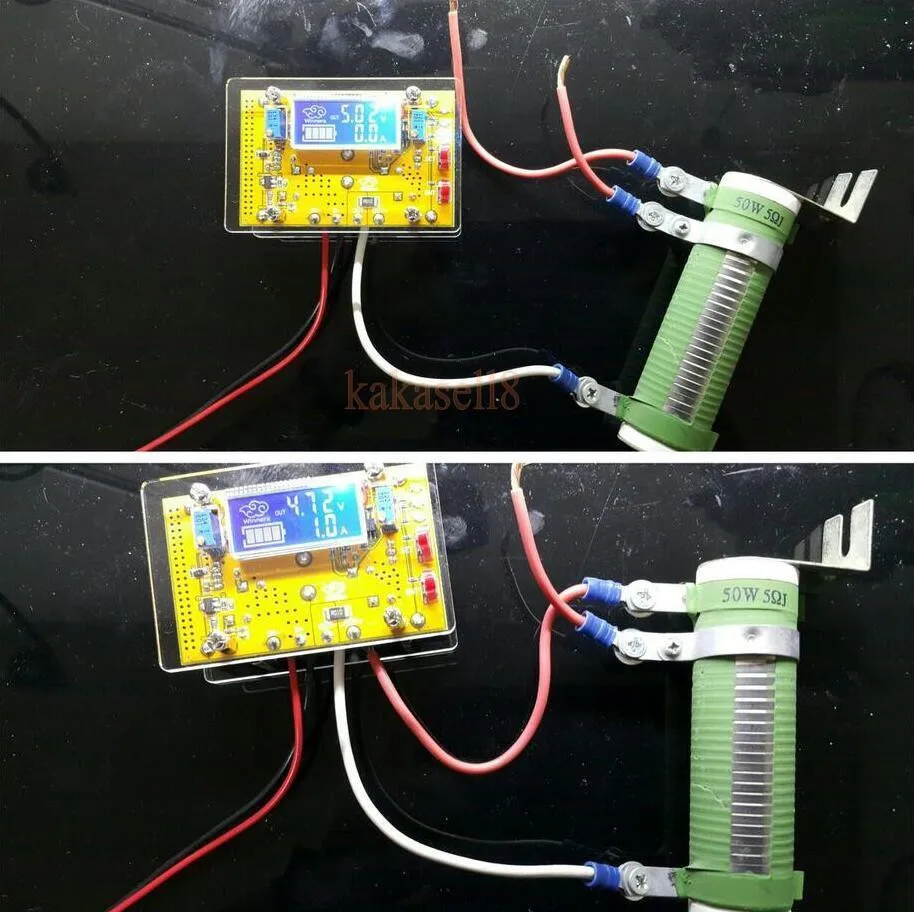

1. Используйте как обычные Понижающие модули с возможностями защиты от перегрузки по току
Инструкции:

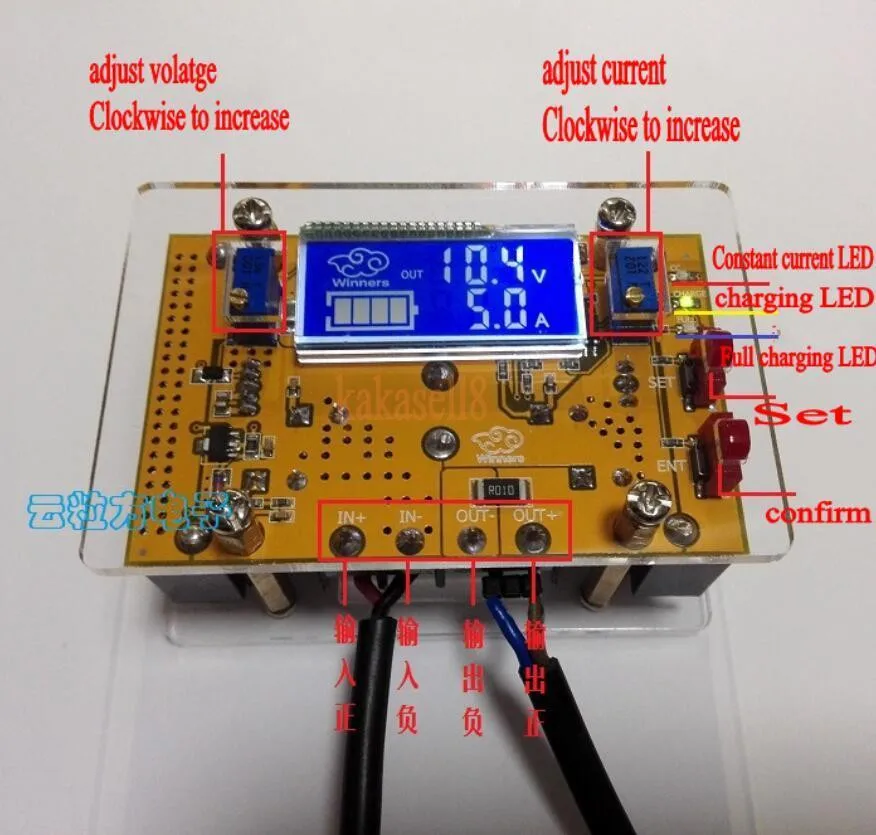

(1) под без нагрузки, отрегулировать "постоянное напряжение потенциометра ADJ-V", так что выходное напряжение достигает значения вы хотите;

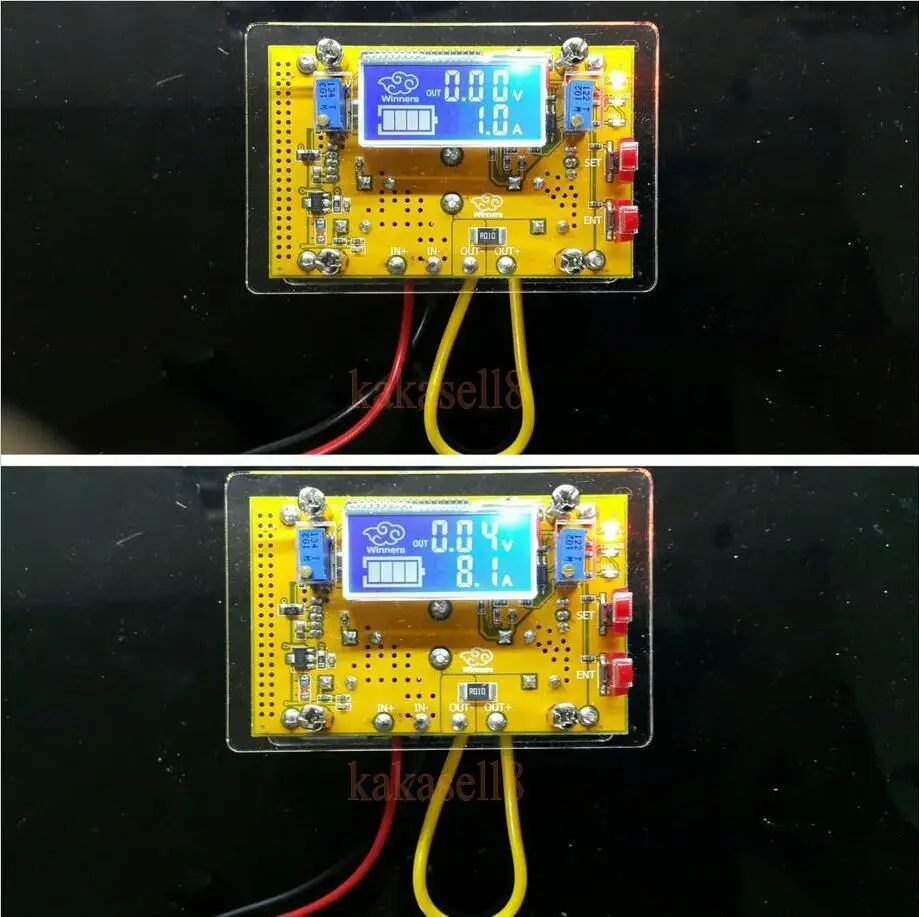

(2) выходы непосредственно модуль короткой передачи (грубые найти изделия или щипцы провода короткой передачи к выходному терминалу, Примечание: Не короткого замыкания при настройке напряжения), затем Отрегулируйте "постоянный потенциометр ADJ-I" сделать дисплей текущее значение достигает заданного значения защиты от перегрузки по току; Или подключен к току нагрузки также регулируется. (Например, встроенный Амперметр показывает текущее значение 4А, затем максимальный ток модуля ограничен 4А, 4А постоянный ток светодио дный ток к красному свету)
(3) подключен к нагрузке и работе.

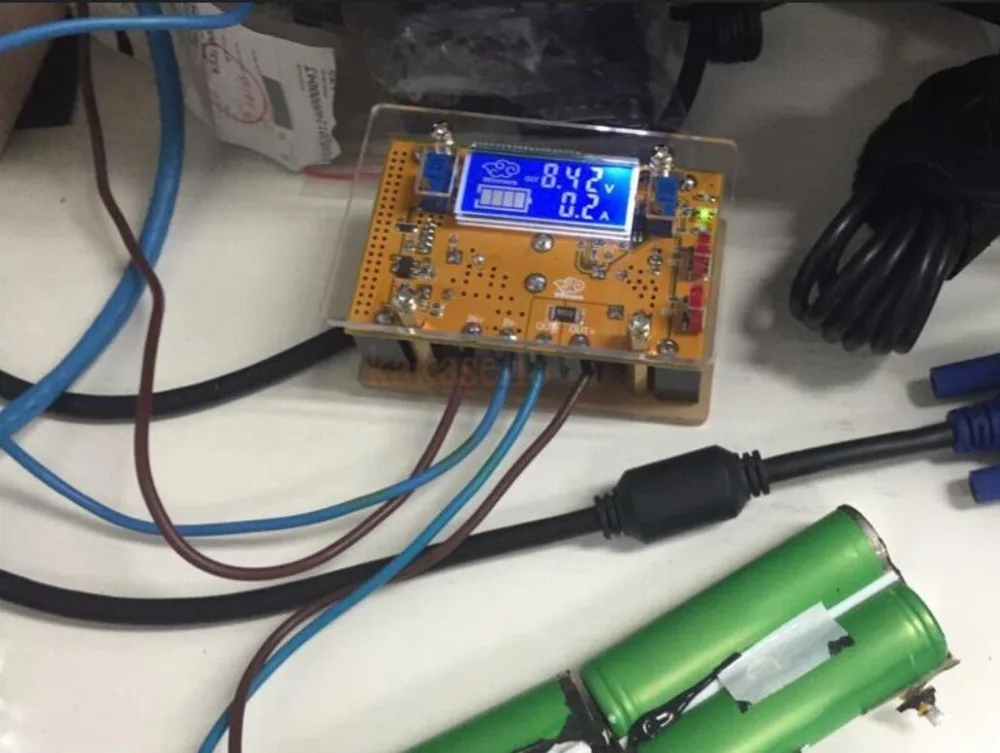

2. Используйте в качестве зарядного устройства
Инструкции:
(1) определяет, что батарея float напряжения и тока зарядки; (литиевая параметры если 3,7 В/2200 мАч, то поплавок напряжение 4,2 В, максимальный ток зарядки 1C, а именно 2200mA)
(2) под без нагрузки, отрегулировать "постоянное напряжение потенциометра ADJ-V" так что выходное напряжение достигает поплавок напряжение;
(3) выходы непосредственно модуль сокращения (грубые найти изделия или щипцы провода короткой к выходному терминалу, Примечание: Не короткого замыкания при настройке напряжения), затем Отрегулируйте "постоянный потенциометр ADJ-I", чтобы показать текущее значение зарядного тока достигает заданного значения; Или подключен к току нагрузки также регулируется.
(4) по умолчанию заводская лампа поворота заряда в 0,1 раз превышает ток зарядки; (аккумулятор во время зарядки ток постепенно уменьшается, постепенно преобразуется в постоянное напряжение зарядки с помощью постоянного тока зарядки, если ток зарядки составляет 1 А, Затем, когда ток зарядки меньше 0.1A, когда индикатор зарядки выключен желтый, полный синий индикатор загорается и батарея полностью заряжена), зарядка завершена, отключите клеммы аккумулятора, затем отсоедините вход, чтобы предотвратить повреждение батареи модуля!
(5) подключен к зарядке аккумулятора.
3. Используйте в качестве модуля светодио дный ного драйвера постоянного тока
(1) определите, что вам нужно управлять светодио дный ным рабочим током и максимальным рабочим напряжением;
(2) под без нагрузки, отрегулировать "постоянное напряжение потенциометра ADJ-V" так что выходное напряжение достигает светодио дный рабочее напряжение;
(3) выходы непосредственно модуль сокращения (грубые найти изделия или щипцы провода короткой к выходному терминалу, Примечание: Не короткого замыкания при настройке напряжения), затем отрегулировать "постоянной потенциометра ADJ-I" сделать текущее значение достигает заданной дисплей светодио дный ток; или подключен к ток нагрузки также регулируется.
(4) подключен к светодио дный у, испытательной машине.
