V56 ЖК ТВ контроллер плата водителя полный комплект Сделай Сам монитор для 30pin 2ch 8bit

V56 ЖК ТВ контроллер плата водителя полный комплект Сделай Сам монитор для 30pin 2ch 8bit

Модель: LA. MV56U.A
Схема чипа: TSUMV56RUU-Z1
Входной интерфейс: ПК/VGA/HDMI/TV/USB мультимедийное воспроизведение
Напряжение: один 12 В

Напряжение экрана: 3,3 В/5 В/12 В

Не только интерфейс USB может использоваться для обновления программ, но также может использоваться для воспроизведения видео, в основном поддерживаются форматы. Вы также можете установить изображение или логотип на загрузочном дисплее

Список панелей suport:

LTM190M2-L31 HT190WG1-100 LM220WE1-TLA1 LM220WE1-TLB3 LM220WE1-TLD4 LM220WE1-TLE1 M240HW01 V0

M170EG02 V3 LTM190EX-L01 G170EG01 V0 HT170EX1-100 HSD190ME12-A00 LM190WX1-TLA1 M236MWF1 R0 CLAA170EA07Q

LTM230HT01 HT170E01-101 M201EW02 V8 M220Z1-L03 QD17EL07 Rev.11 M240HW01 V2 HT17E11-300 MT220WW01 V.1 и т. Д.

Откройте веб-сайт: panelook ----- найдите номер панели ----- см. Тип интерфейса (должен быть 30 контактов LVDS 2ch-8bit) -------- источник света (должен быть CCFL 4 шт.)

Примечание:

1. Проверьте экран LVDS

2. Разрешение экрана поддержки v56: 1920*1080,1280*1024,1280*800,1366*768,1024*768,1600*900,1680*1050, v56,

Другие типы, пожалуйста, спроситеОбслуживание клиентов перед оплатой.

3. Все товары отправляются в одном и том же описании, пожалуйста, не указывайте товар на странице заказа.

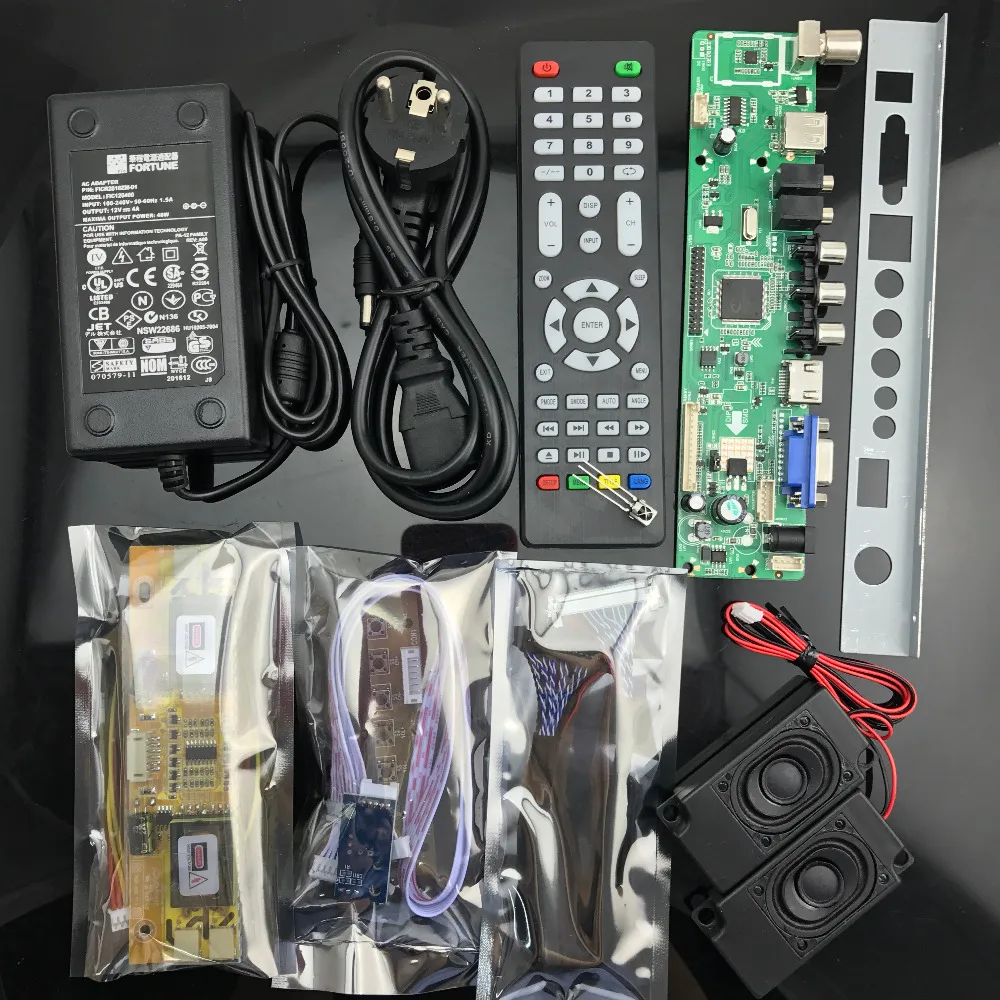

V56 пульт дистанционного управления v56 1 шт.

TSUMV56RUU-Z1 плата ЖК-драйвера ----------- 1 шт.

ИК-ресивер rg6100 1 шт.

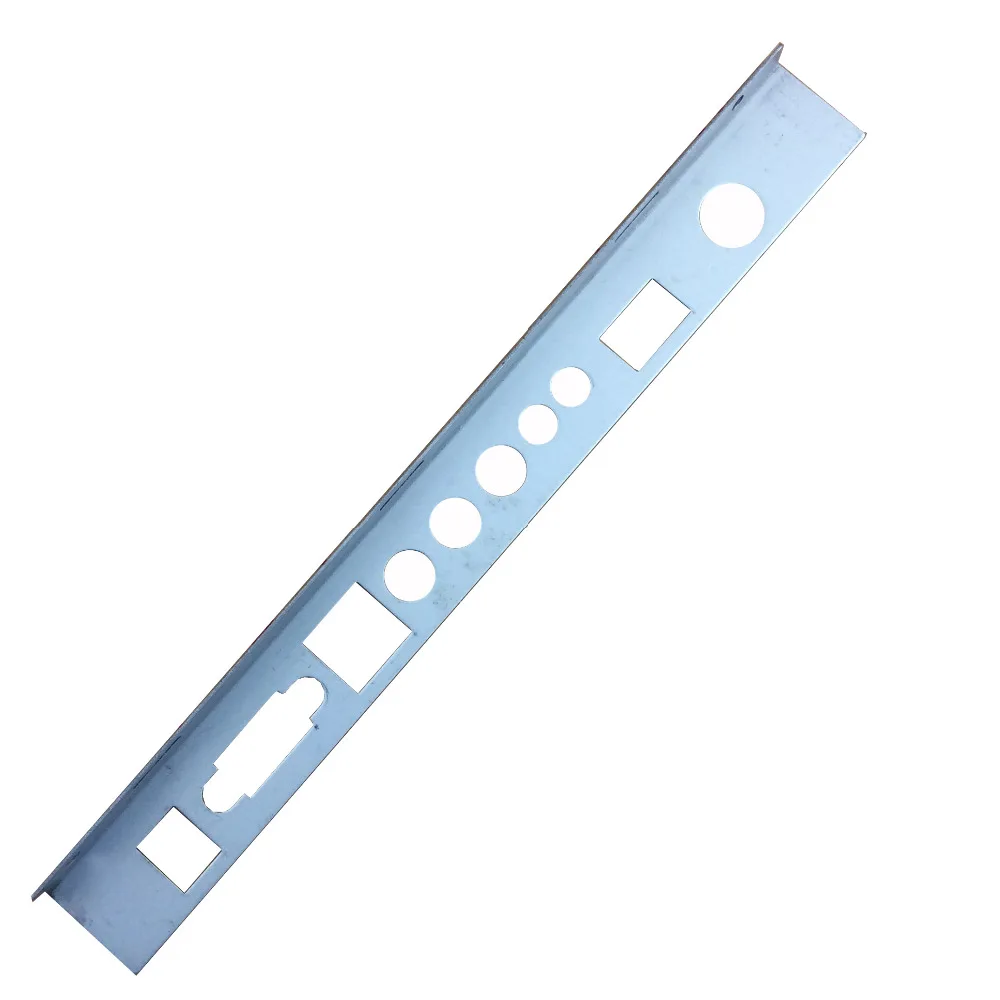

V56 дефлектор v56 1 шт

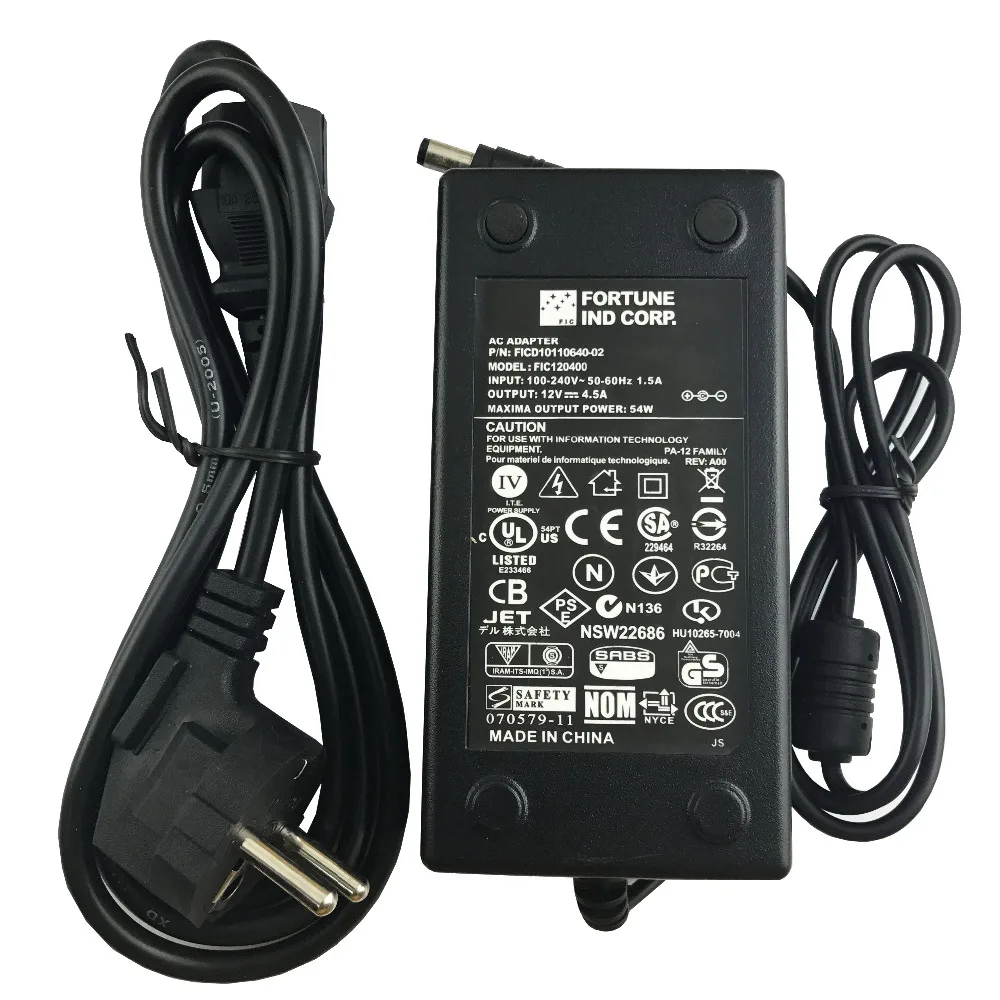

12 В 4А адаптер питания (по умолчанию штепсельная вилка европейского стандарта) ------ 1 шт.

4 лампового инвертора 1 шт

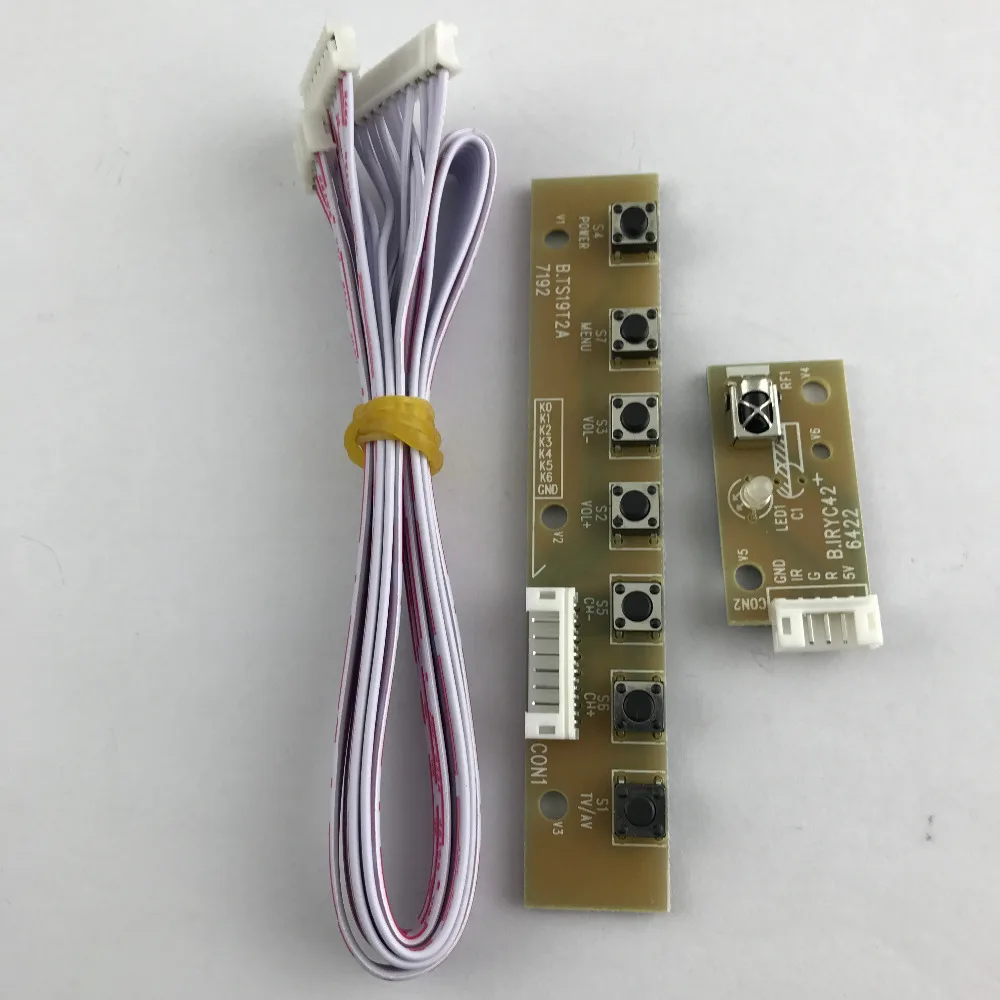

7 сенсоров клавиатуры 1 шт.

8 Ом 3 Вт ЖК-динамик ---------------------------- 1 пара

30pin 2ch-8bit lvds кабель ----------------------------- 1 шт.

Метод использования:

Шаг 1

Оставьте адрес электронной почты + номер панели на странице заказа, мы отправим вам прошивку.

Или ссылка для загрузки прошивки

//drive.google.com/open?id=0B9iZpCRNk2ApUF9KLS1WOHMwTTQ

Шаг 2

Загрузите прошивку и установите программу.

Способ горения: для записи программы экрана (LAMV56.bin) на флэш-диске USB, USB флэш-диск вставляется в плату, подключите клавиатуру, электричество; примерно через несколько секунд, нажмите на подсветку клавиатуры, начните чередовать красную и зеленую вспышку, вспышка начала писать программы (пожалуйста, не включайте питание), Свет в медленной вспышке сначала, После медленной вспышки, ускорит быструю вспышку, долго после последнего, пока свет не прекратит мигать, это записанная программа, электричество горит с USB флэш-диск для завершения программы.
Примечание!: программы записи не допускают отключения питания, сбой не будет в состоянии использовать)

Шаг 3

Подключите все кабели и закончите. (линия экрана не переворачивать и вывихивать)

Общая проблема

Почему на экране отображается Полный синий/красный цвет?

Ответ: это должно быть установка неправильной программы, или программа не подходит. Поэтому вы измените другую прошивку, просто в соответствии с разрешением экрана выберите прошивку.

Почему экран выглядит ненормальным?

Ответ: это может помочь вам: Нажмите Меню ----- затем нажмите 1147 введите заводской режим отладки.
Нажмите меню, чтобы войти в меню ------ в 1147, чтобы войти в заводской шаблон-первый пункт в «общих настройках»
--------- Сначала Отрегулируйте линию, «Карта LVDS» от 0 до 15, и перейти к a, и экран дисплей нормальный

Почему?Чип жар?

Ответ: это должно быть не тот кабель. Пожалуйста, прекратите использование и отправьте фотографию кабеля в службу поддержки клиентов.
