Waveshare набор для разработки модуля STM32F429IGT6 STM32F429 STM32 Cortex M4 + 7|kit kits|kit modulkit board |

Плата разработки STM32 предназначена для STM32F429I, имеет MCU STM32F429IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.



Обзор

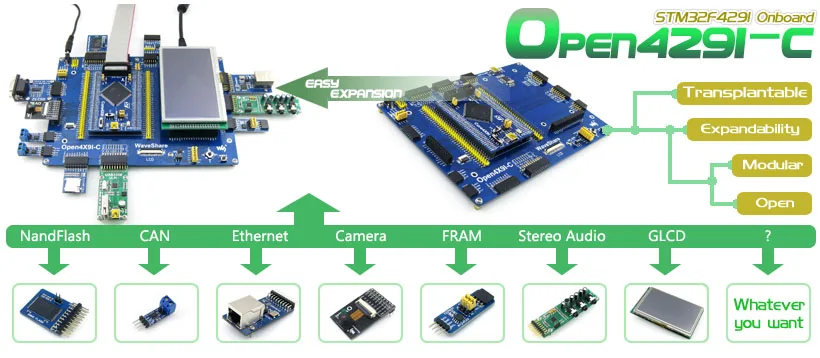

Open429I-C-это разработочная плата STM32, предназначенная дляSTM32F429IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore429I.

Open429I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

---

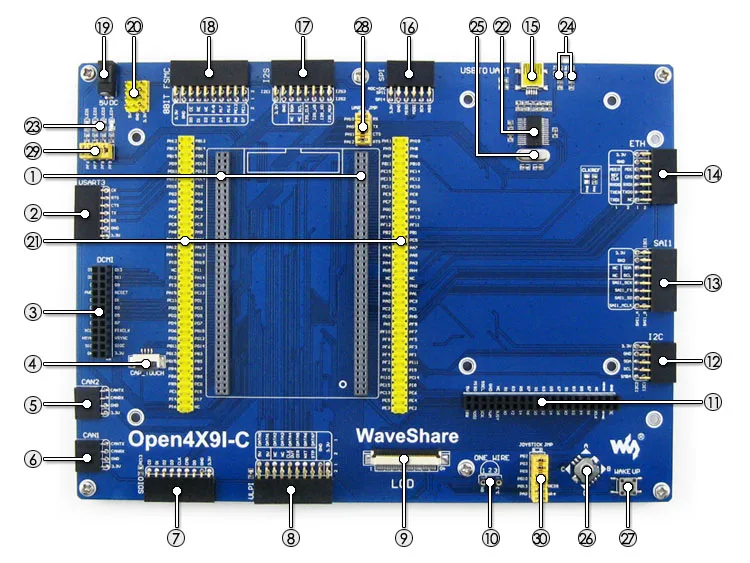

What's на Материнская плата печатная плата

MCU разъем основной платы:Для легкого подключения Core429I USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. DCMI интерфейс:Для подключения камеры Емкостный интерфейс сенсорной панели:Для подключения емкостной сенсорной панели CAN2 интерфейс:Для подключения CAN модулей CAN1 интерфейс:Для подключения CAN модулей Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F429I интегрирует USB HS контроллер без какого-либо устройства PHY) ЖК-интерфейс 1:Для подключения 7 дюймов ЖК-дисплей Один провод (дюймы):Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей Интерфейс I2C2/I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380 Интерфейс Ethernet:Для подключения модулей Ethernet USB разъем:USB к UART через бортовой конвертер PL2303 SPI1/SPI2 интерфейсы: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения PL2303:Конвертер USB в UART Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы PL2303 TX-LED / RX-LED Кристалл 12 МГц:Для PL2303 Джойстик:Пять положений Кнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна USB для UART jumper Светодиодный джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Кнопка/джойстик джемпер Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода What's на Core429I STM32F429IGT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Инструкции по одноцикличному DSP Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHz Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 256 + 4kB SRAM MCU коммуникационные интерфейсы: 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C 1 x FMC, 1 x SDIO, 2 x CAN 1 x LCD-TFT USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA) 1 x USB HS ULPI (требуется внешняя PHY) 1x10/100 Ethernet MAC 1x8 до 14 бит Интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит) AMS1117-3.3:3,3 V регулятор напряжения MIC2075:Бортовое USB устройство управления питанием Выключатель питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки бут0 pin Мощность индикатор VBUS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов 32,768 K кристалл,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддержка устройства и/или хоста Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG USB OTG/хост-джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер в использовании система источника питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку Фото

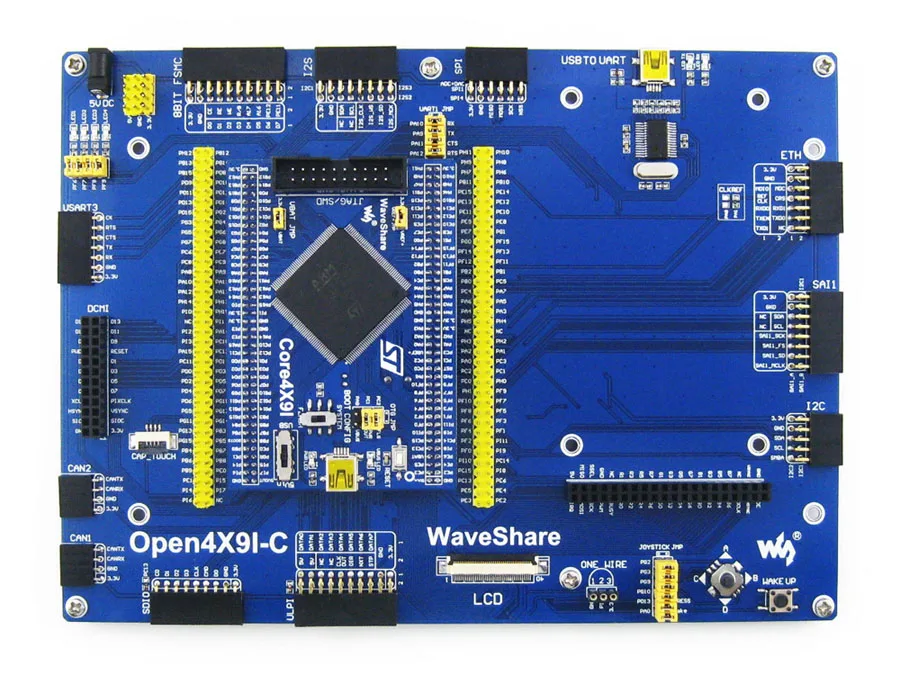

Open429I-C Совет по развитию
Open429I-C Совет по развитию (вид сзади)
Open429I-C Совет по развитию

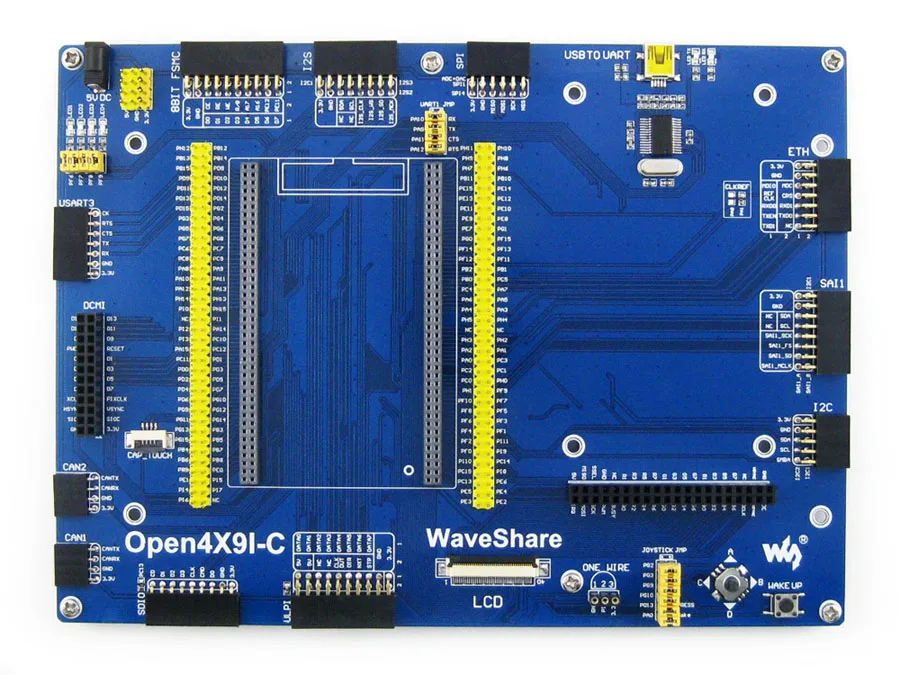

Open429I-C материнская плата печатная плата

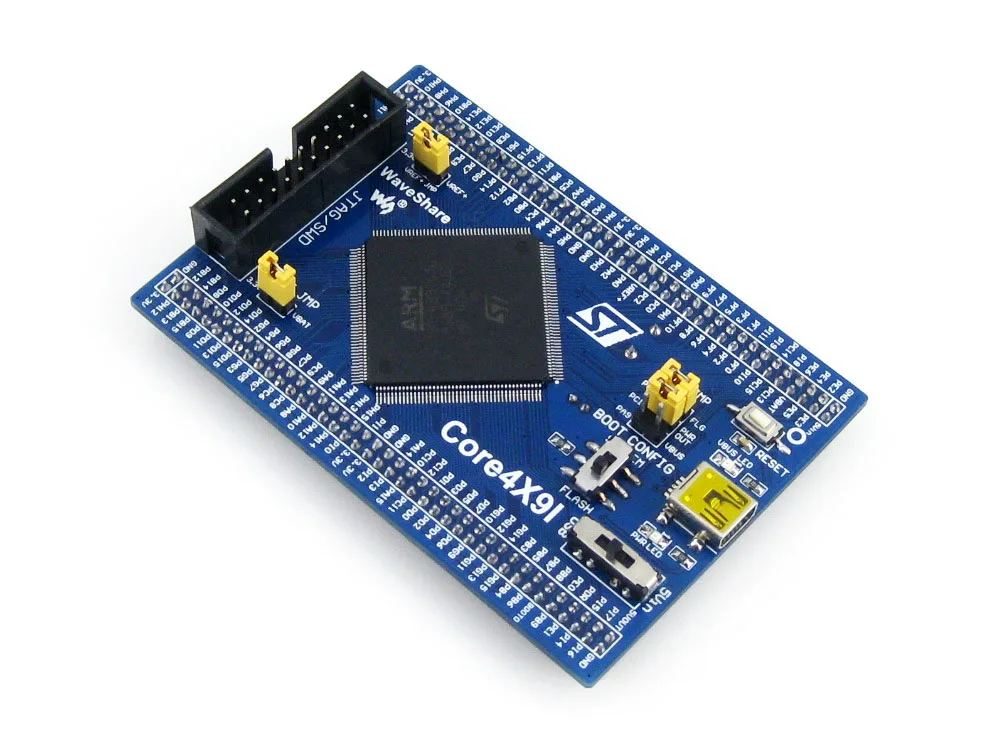

STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
Подключение к различным периферийным устройствам
Подключение к usb-устройству через кабель конвертера
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4
7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате
Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к плате DataFlash
Подключение к NRF24L01 RF плате
Подключение к плате Ethernet
Подключение к MP3 плате VS1003B
Подключение к плате UDA1380
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open429I-C поддерживает программирование с помощью загрузчика UART
В Open429I-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

JTAG/SWD интерфейсы



На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD



Рис. 1. Надпись JTAG
Рис. 2. Надпись SWD

Развития ресурсы Схема Демонстрационный код (примеры в C, μC/OS-II) STM32 разработка программного обеспечения (KEIL и т. Д.) STM32 datasheets STM32 разработка документов

Вики: www.waveshare.com/wiki/Open429I-C

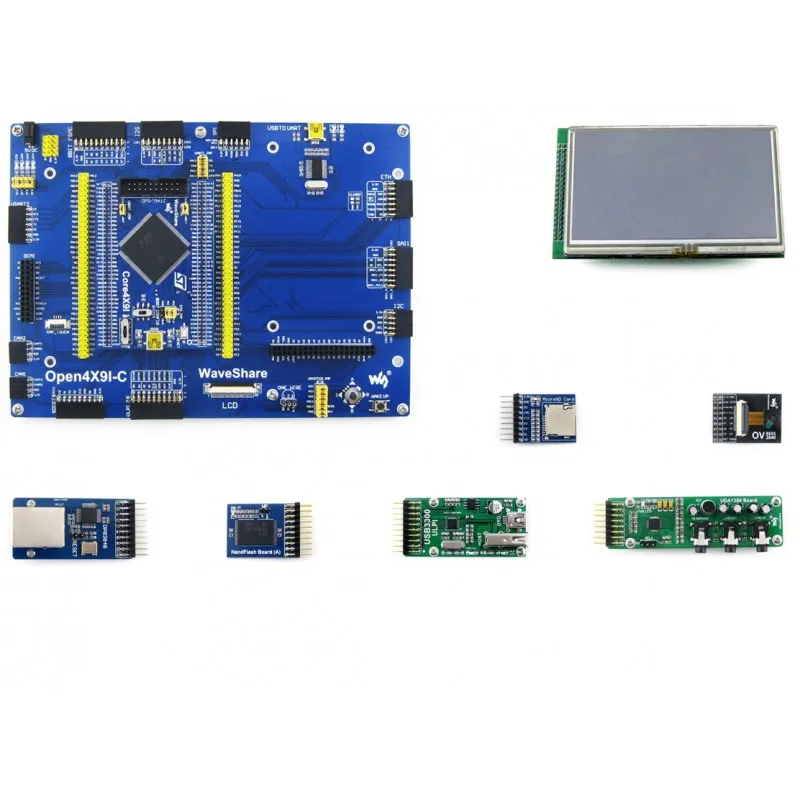

Посылка содержание

Вес:0,472 кг

В комплект входят «стандартная посылка» и «вспомогательная посылка для досок».

Стандартный посылка Open429I-C макетная плата x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 4-контактный 2 в упаковке x 1 Кабель питания USB x 1 Программное обеспечение CD x 1 -1 шт.2  3  4  5  6 Аксессуар Панели посылка 4,3 дюймов 480x272 сенсорный ЖК-дисплей (B)-1 шт. DP83848 плата Ethernet x 1 USB3300 USB HS плата x 1 Плата NandFlash (A) x 1 UDA1380 доска х 1 Плата для хранения Micro SD x 1 OV2640 плата камеры x 1 Кабель Ethernet x 1 4,3 дюймов ЖК-дисплей винтов x 1 -1 шт.2  3  4  5  67  8  9
