Интеллектуальный встроенный Серийный Сервер Таблица выбора продукта:

А,Введение функции модуля

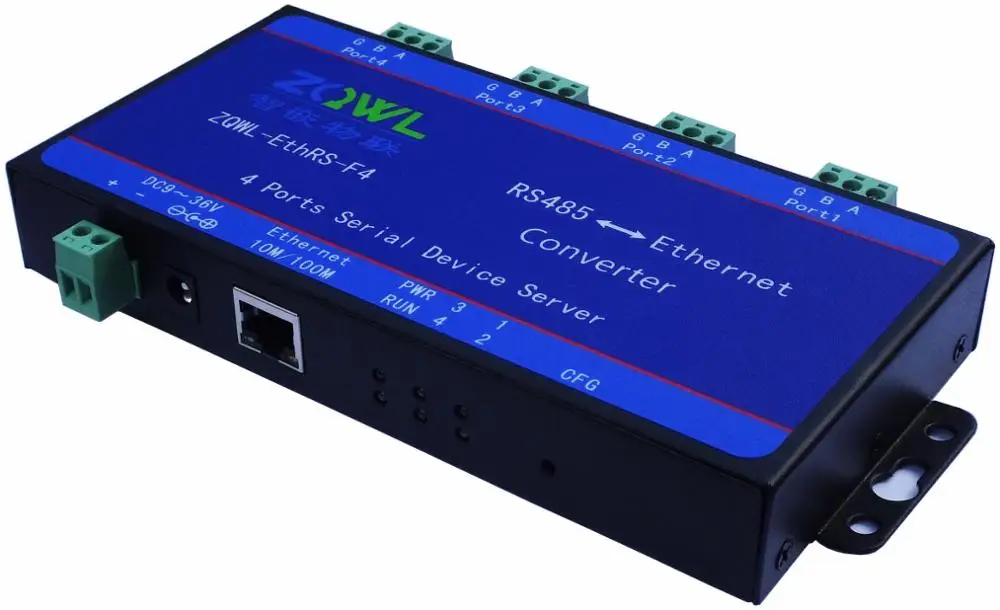

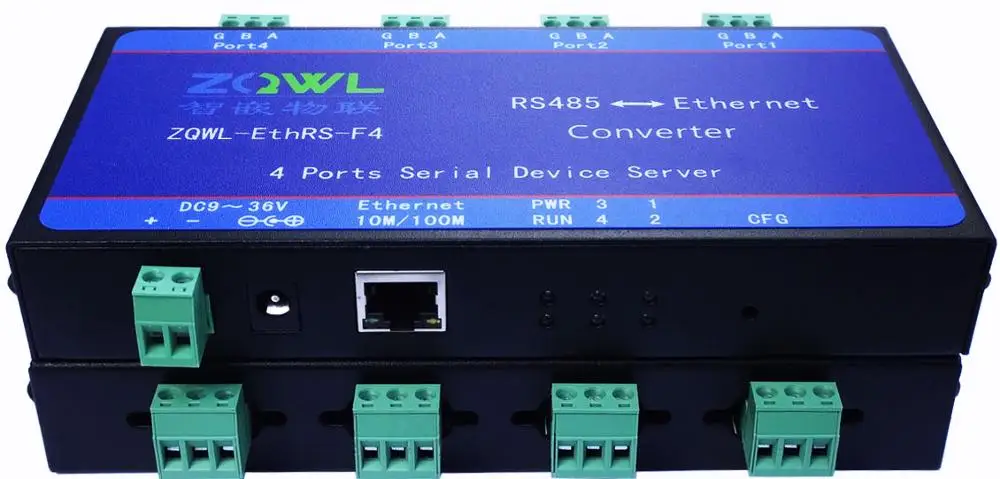

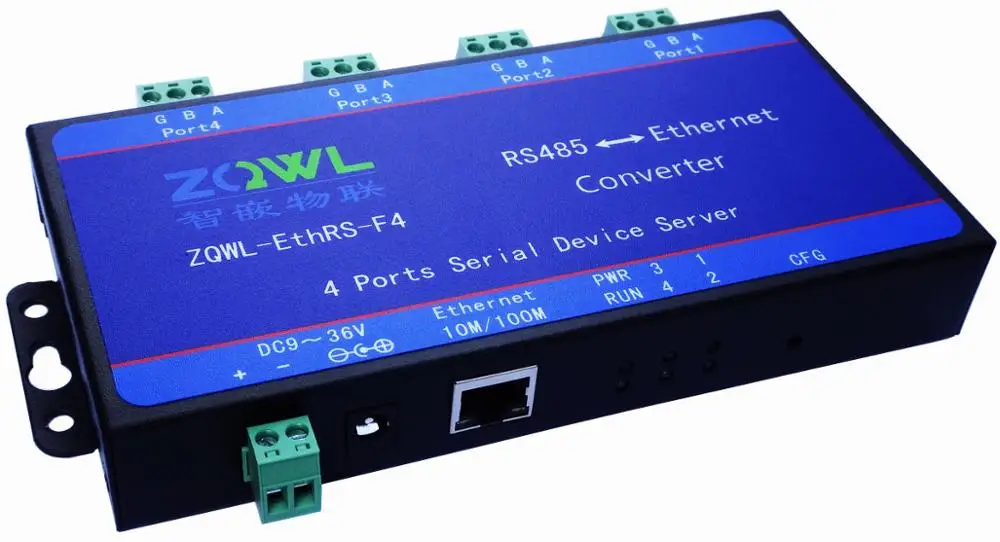

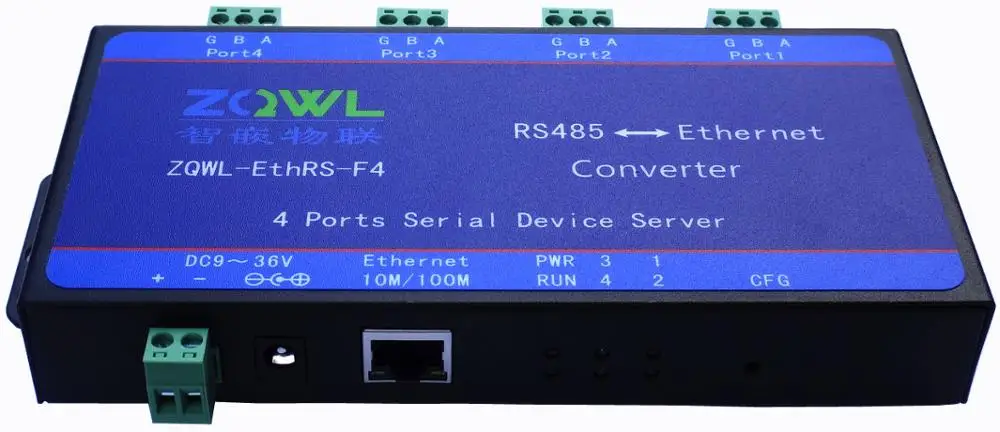

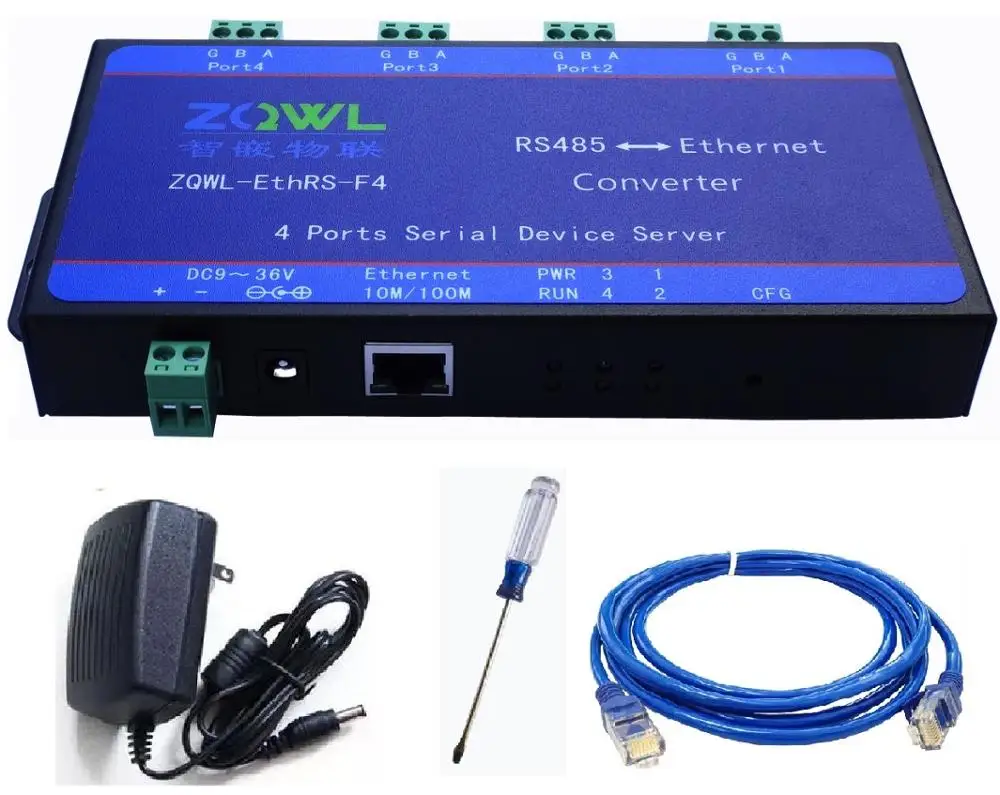

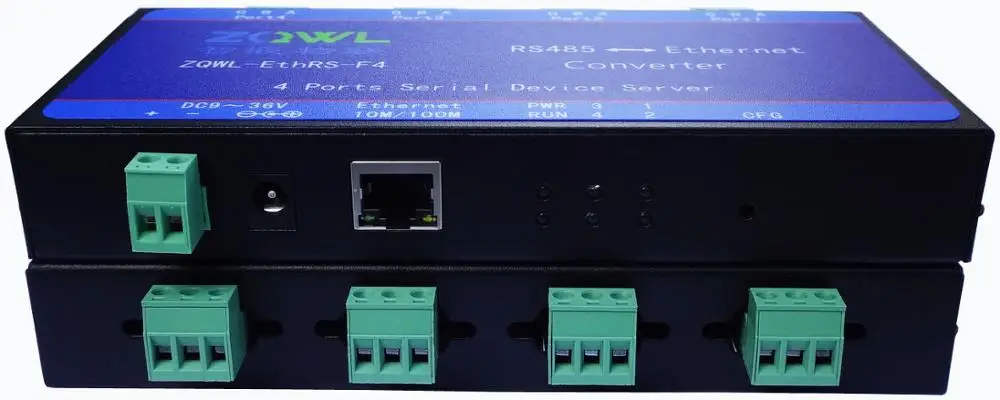

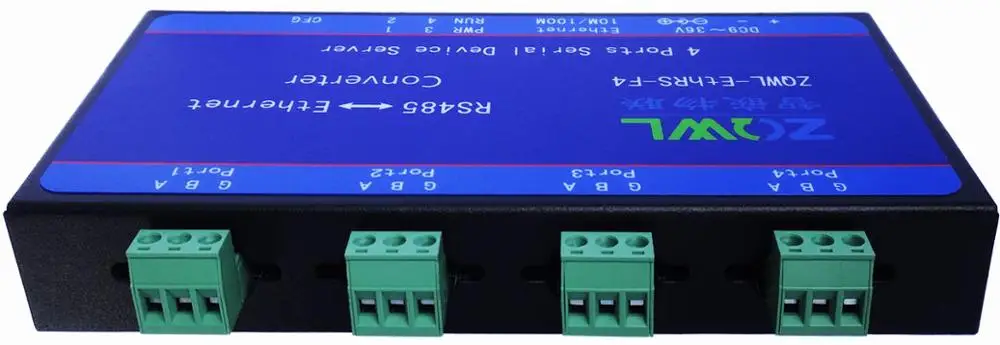

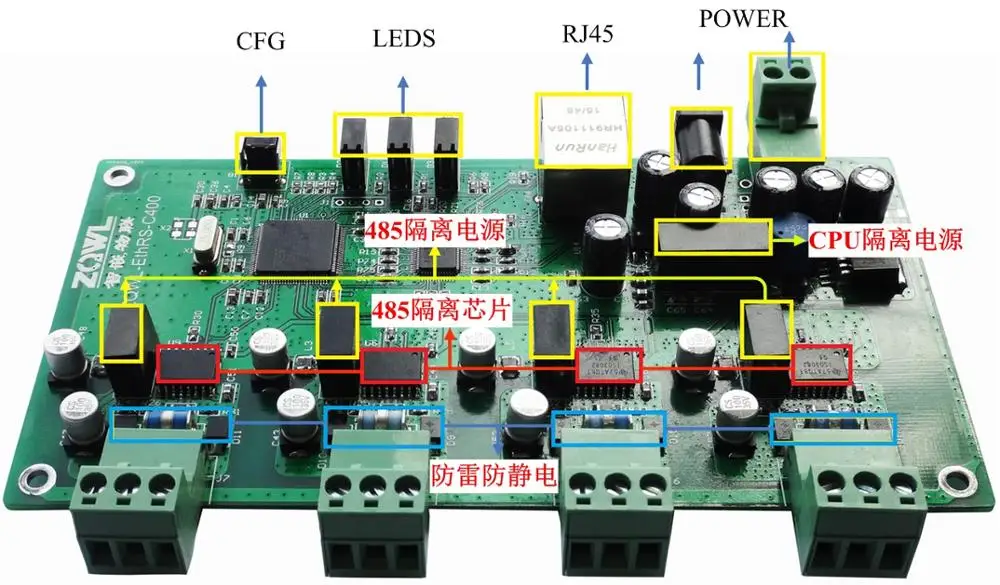

ZQWL etrs-F4-высокая производительность, высокая стабильность промышленного последовательного порта серверного модуля. Он имеет четыре дорожных независимых интерфейса RS485, интерфейс с защитой от молнии Антистатическая функция, RS485 Коммуникационный источник питания/принимает каждую дорожную изоляцию, поддерживает до 256 отдельных узлов, изоляция ЦП питания, сильная способность анти-помех, 1 дорожный 10 м/100 м адаптивный интерфейс Ethernet. Пользователь может использовать его для легкого завершения последовательных портов устройств и сетевого подключения.

Два, аппаратные параметры

Серийный номер

Название

Параметр

1.

Модель

ZQWL-EthRS-F4

2

DC9 ~ 36 В

3

ЦП

32Высокопроизводительный процессор бит

4

10 м/100 мАдаптивный интерфейс Ethernet,2КВЭлектромагнитная изоляция

5

Серийный порт

4RS485Support600 ~ 460800;256

6

Сброс/восстановление заводских настроек

Сброс/восстановление заводского сигнала настройки

Поддержка статического и динамическогоIP;

Поддержка перекрестного подключения и автоматического переключения

Рабочий порт, цельIPИ целевые порты могут быть установлены;

А.TCPРежим, поддержка каждого последовательного порта4Множество пользователей могут одновременно управлять подключением Оборудование;

А.DNS;

А.Поддержка онлайн обновления прошивки;

А.Может общаться по сети, Переключатель, маршрутизатор; Может работать в локальной сети, также может работать в интернете;

А. Соглашения о поддержке включаютETHERNET,ARP,IP,ICMP,UDP,DHCP,TCP;

А. Modbus TCPModbus RTU.

· И

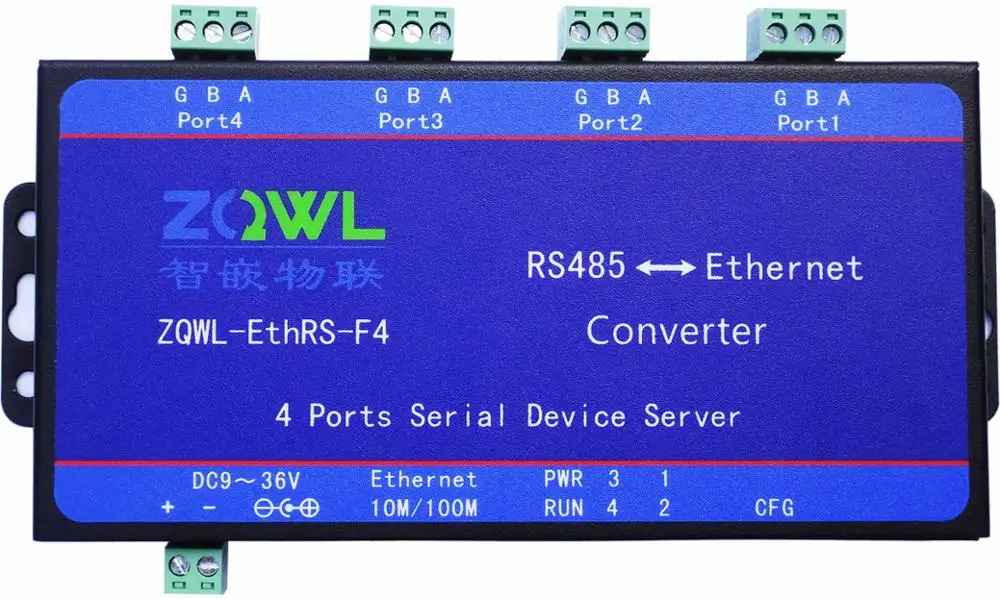

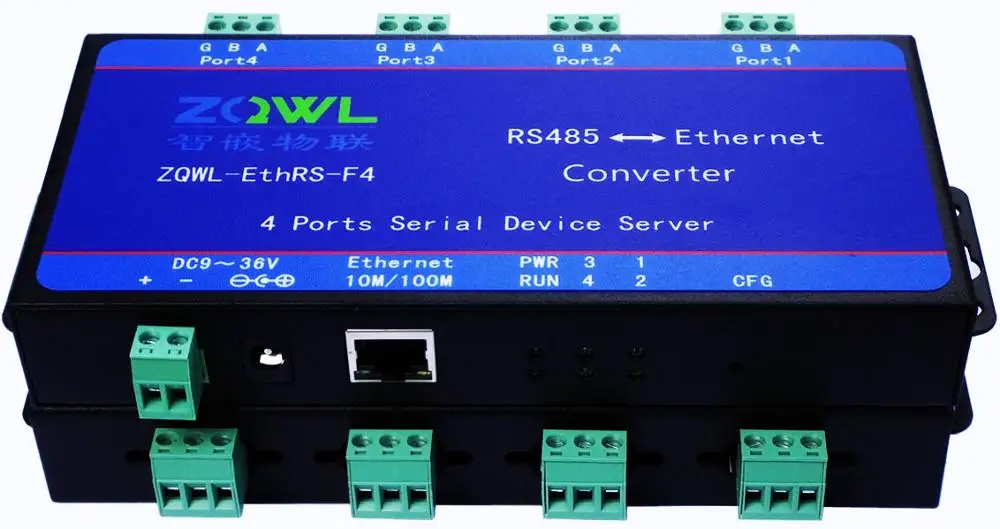

Этот модуль имеет6 светодиодовСветовой светильникМощность,Запуск,Port1_LEDПорт2_LEDПорт3_LEDИПорт4_LED. Его основное значение следующее2

Поверхность2 Основное значение индикатора

Серийный номер

Название

Значение

Яркий

Разрушить

1.

Мощность

Индикатор питания системы, красный

Источник питания системы

Аномальная мощность системы

2.

Запуск

Светильник с индикатором работы системы

При нормальной эксплуатации светильник с частотой вымирания1 Гц

3.

Порт1_LED

4.

Порт2_LED

5

Порт3_LED

6

Порт4_LED

Четыре дороги

Когда система работает аномально, или когда она находится в режиме конфигурации, статус индикаторного светильник показан в таблице3

ПоверхностьТриСостояние индикаторной лампы

Серийный номер

Название статуса

Состояние индикатора

1.

От сети

6

2.

Обновление прошивки

Мощность5Мигающие огни, частота около3 Гц

3.

Автоматическое приобретениеIP

Мощность, запуск,Порт1_LED,Порт2_LED,Порт3_LED иПорт4_LEDВода яркая, пока не попадетIPВозврат к нормальному после успешного или сверхурочного

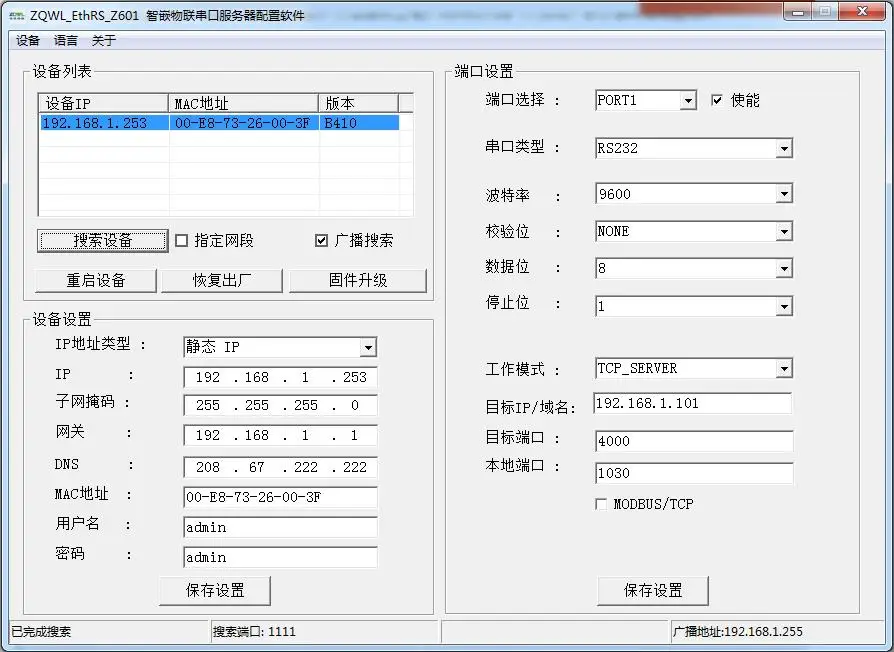

Этот модуль может быть сконфигурирован по «smart embedded serial серверной конфигурации», а также способом настройки страницы. Обратите внимание, что только после перезапуска модуля новый набор параметров.

Параметры можно настроить следующим образом: модульIP, Маска подсети, шлюз,DNSСерверMACАдрес (также можно использовать Заводские по умолчанию), 4 дорогиПрошивка может быть обновлена с помощью программного обеспечения конфигурации.

Используются следующие методы:

1, Модуль подключается к компьютеру или маршрутизатору через сетевой кабель и подключается к модулю питания,ЗапускМигающий светильник1 ГцУказывает, что модуль запускается нормально.

2, Основные настройки параметров

Конфигурация страницы содержит две версии на английском и китайском языках,Если вы хотите использовать страницу для настройки параметров, мы должны сначала узнать модульIPЕсли вы забудете, вы можете удерживать"CFG"Ключ, держите5Секунд, модуль для восстановления заводских настроек, затем модульIPIs:192.168.1.253

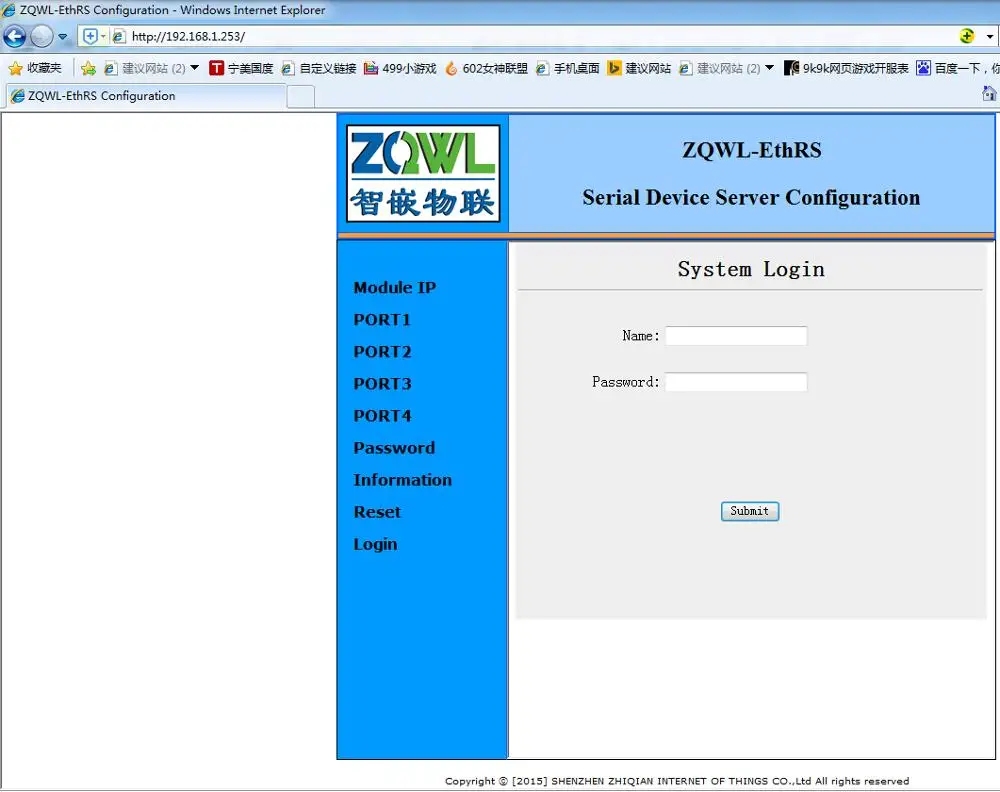

Введите в браузере:192.168.1.253/, Введите страницу конфигурации, вам нужно аутентифицировать имя пользователя и пароль (и программное обеспечение конфигурации в том же), начальное имя пользователя:АдминИсходный пароль:Админ

Китайская версия

Версия на английском языке:

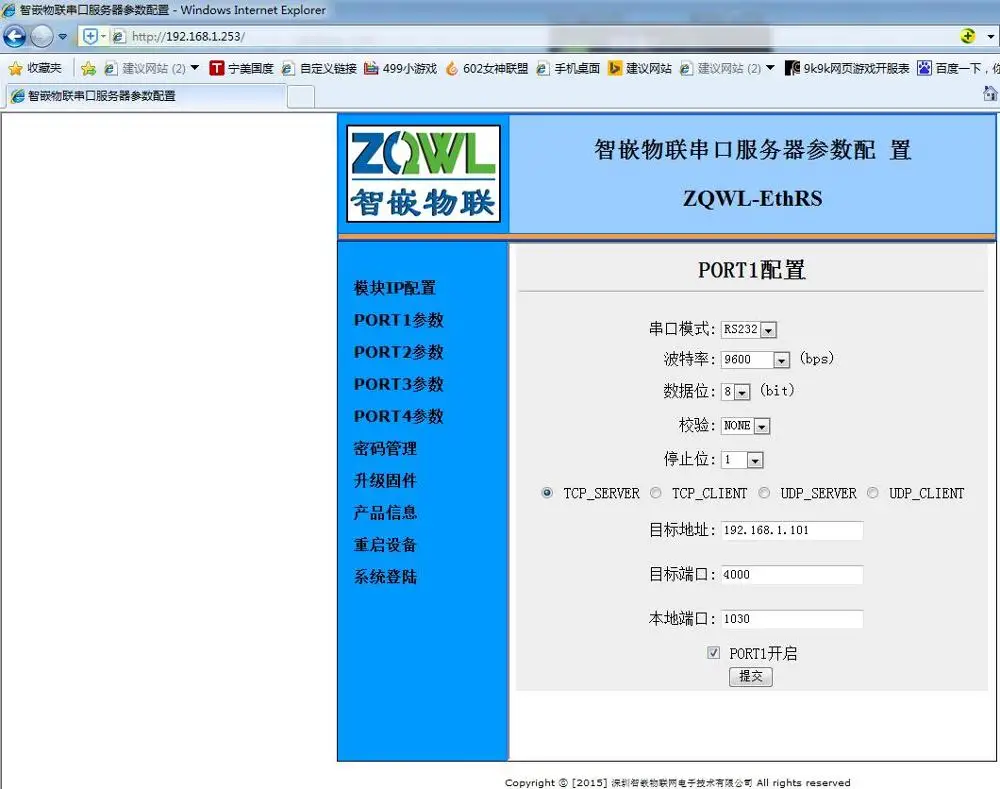

После успешной посадки модуля можно настроить:

Как показано выше, в"IP"IPIP

Как показано выше, в"Порт 1"Прочая серияПорт 1

“”

Этот тест является основным модулемZQWL-EthRS-Z4Тест.

11520081, Не проверяйте, с проводом будет четыреTTLTXRXКороткое соединение, соответственноTCP10ms1101ms111.1Миллион байт в секундуTTLМежду тем), Почти близко к максимальному теоретическому значению скорости передачи данных. Результаты заключаются в следующем:

TCP_CLIENT"IP/"Taobao.com 80115200

После успешного сохранения параметра нажмите «перезагрузка» и используйте последовательный портUSBTTLМодуль и компьютер подключены, откройте помощник отладки последовательного порта, выберите последовательный порт и Установите параметры на входной панели»Получить"

“”Taobao.com

"Получить"Найдено 302"DNS

Справочные документы по заявке: pan.baidu.com/s/1o8PC3Lg
