Waveshare Open429Z D Pack B STM32F429 STM32F429I DISCO + Материнская плата 10 модульных комплектов STM32 Cortex M4

STM32 разработочная плата предназначена для официального инструмента ST 32F429IDISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.



Обзор

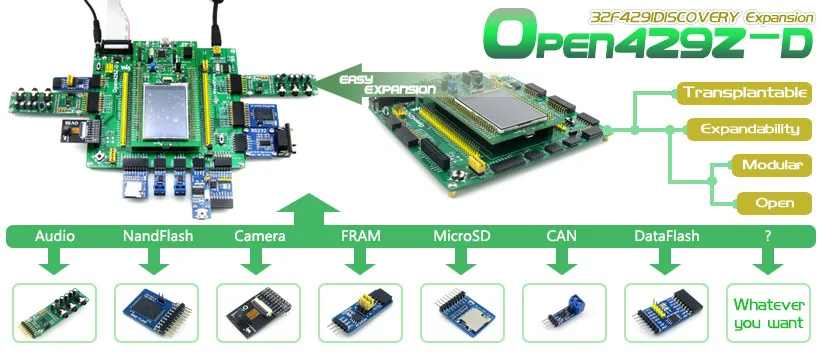

Open429Z-D-это разработочная плата STM32, предназначенная для официального инструмента ST32F429IDISCOVERY, Которая включает в себяSTM32F429ZIT6Микроконтроллер бортовой.

Open429Z-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

---

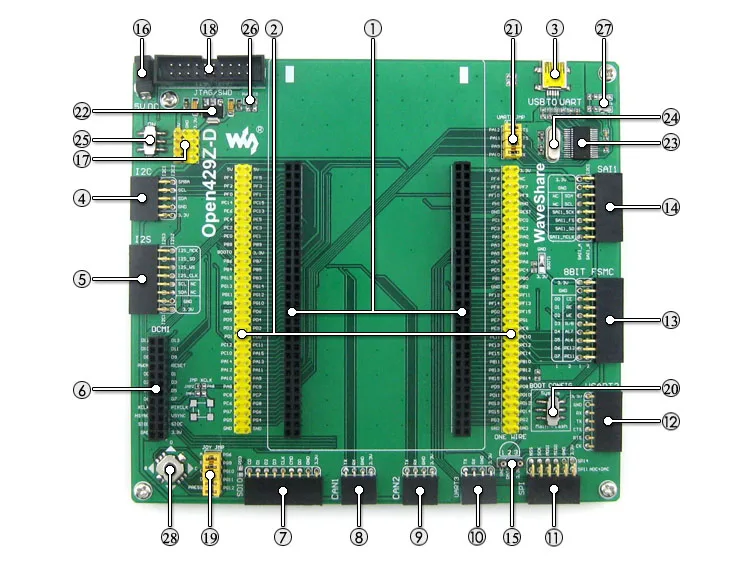

Что на материнском доске



32F429IDISCOVERY розетка:Для легкого подключения 32F429IDISCOVERY MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения USB разъем:USB к UART через бортовой конвертер PL2303 Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. DCMI интерфейс:Для подключения камеры Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно UART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. SPI1/SPI4 + AD/DA интерфейсы: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) UART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. 8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash SAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя Интерфейс JTAG/SWD:Для отладки/программирования Джойстик джемпер Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки Режим переключения:Для настройки BOOT0 pin-код USB UART джемпер AMS1117-3.3:3,3 V регулятор напряжения PL2303:USB UART конвертер 12 МГц с украшением в виде кристаллов 5V выключатель питания постоянного тока Мощность индикатор UART1 индикатор Джойстик:Пять положений Что на 32F429IDISCOVERY Микроконтроллер STM32F429ZIT6 с 2 мегабайтами флэш-памяти, 256 Кбайт оперативной памяти в LQFP144 посылка Бортовой ST-LINK/V2-B Mbed™ -enabled (mbede@alibaba.com) USB функции: Порт отладки Виртуального com-порта Запоминающих устройств Плата источника питания: через usb-автобус или от внешнего источника 3 V или 5 V Напряжение питающей сети 2,4 "QVGA на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей 64-Mbit SDRAM (синхронное динамическое ОЗУ) L3GD20, ST MEMS датчик движения 3-axis электронные сигареты с цифровым выходом гироскоп Шесть светодиодов: LD1 (красный/зеленый) для USB связи LD2 (красный) для 3,3 V power-on Два пользовательских светодиода: LD3 (зеленый), LD4 (красный) Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (перегрузки по току) Две кнопки (пользователь и сброс) USB OTG с микро-коннектор AB Удлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого зондирования Комплексное бесплатное программное обеспечение, включая различные примеры, часть STM32CubeF4 посылка или STSW-STM32138 для использования старых стандартных библиотеки 32F429IDISCOVERY: Топ раскладка клавиатуры

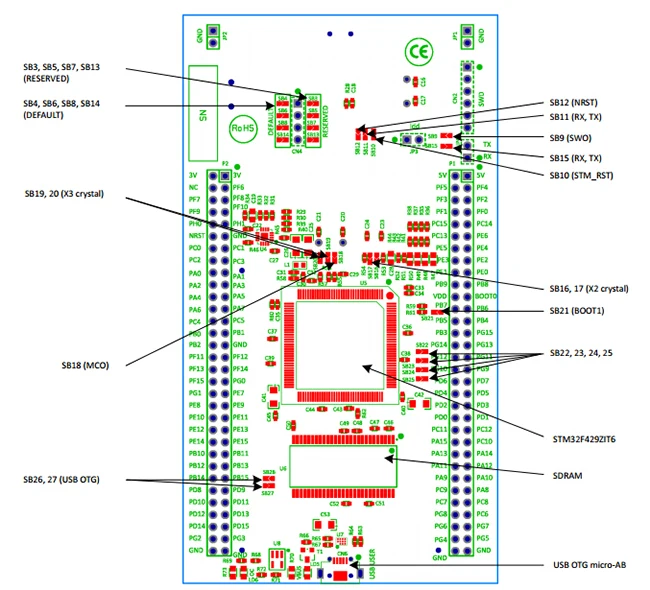

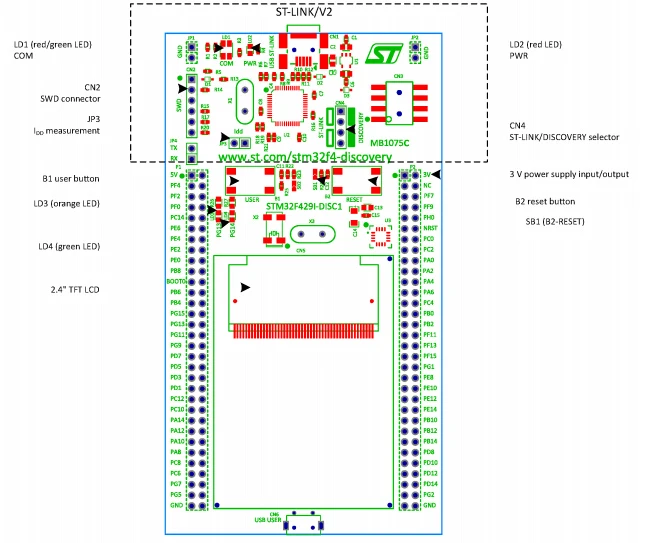

32F429IDISCOVERY: нижняя раскладка клавиатуры





---

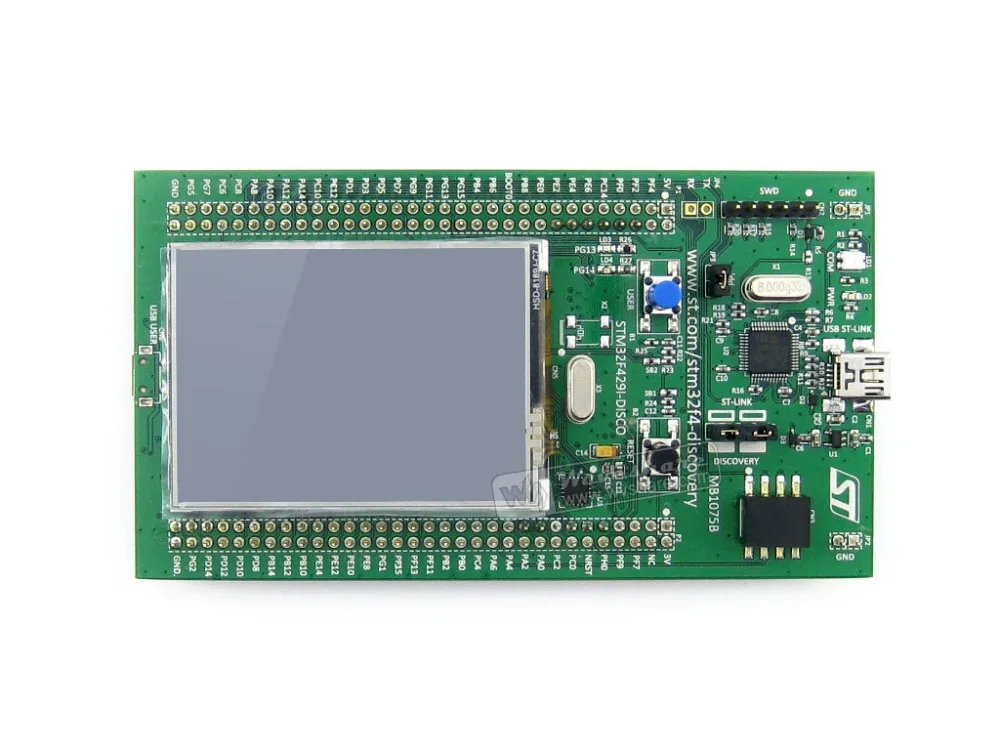

Фото

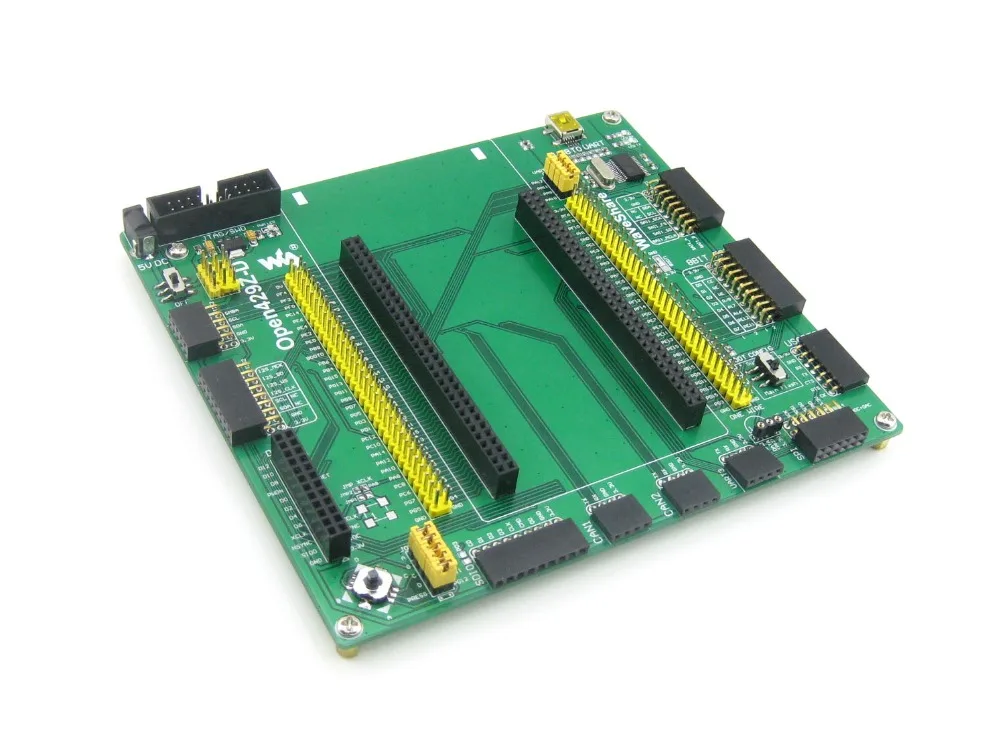

Open429Z-D Совет по развитию

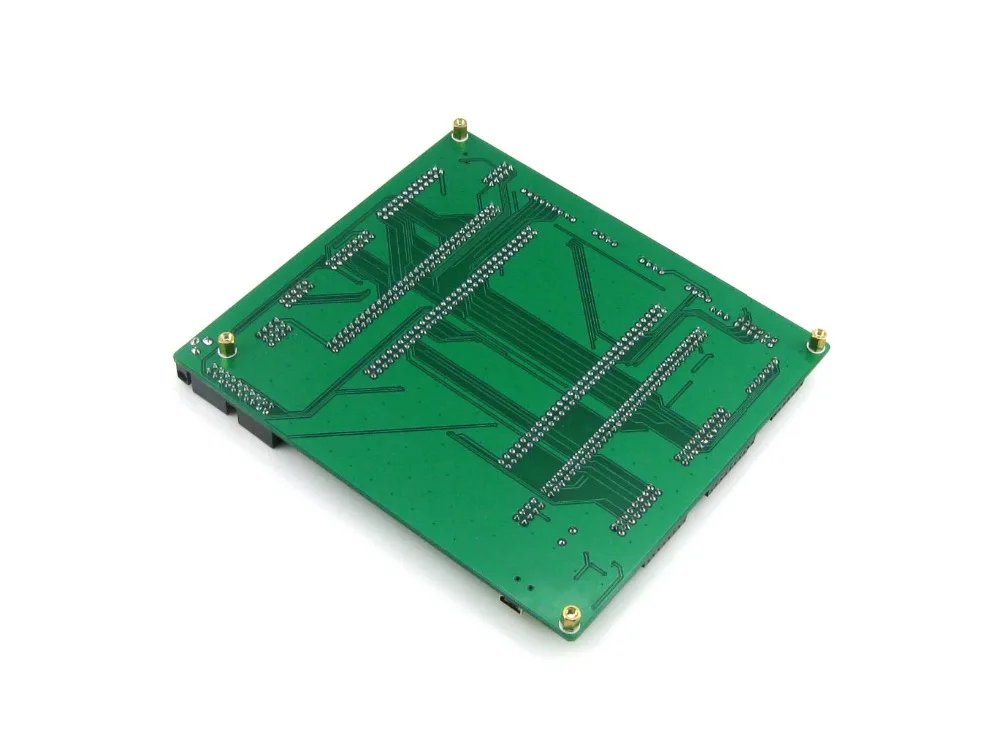

Open429Z-D панель для разработки
Open429Z-D подключения к программатору
Подключение к различные периферийные устройства
STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
STM32 Cortex-M4 MCU плате
Подключение к usb-устройству через кабель конвертера
Подключение к UDA1380 доска
Подключение к плате камеры OV7670
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к DataFlash доска
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плата NandFlash
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
32F429IDISCOVERY интегрирует ST-LINK/V2-B для программирования/отладки (только SWD).

---



JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок



---

Развития ресурсы Схема Демонстрационный код (примеры в C, μC/OS-II) Сопутствующее программное обеспечение (KEIL и т. д.) STM32 Datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Open429Z-D

Посылка содержание

Вес:0,389 кг

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

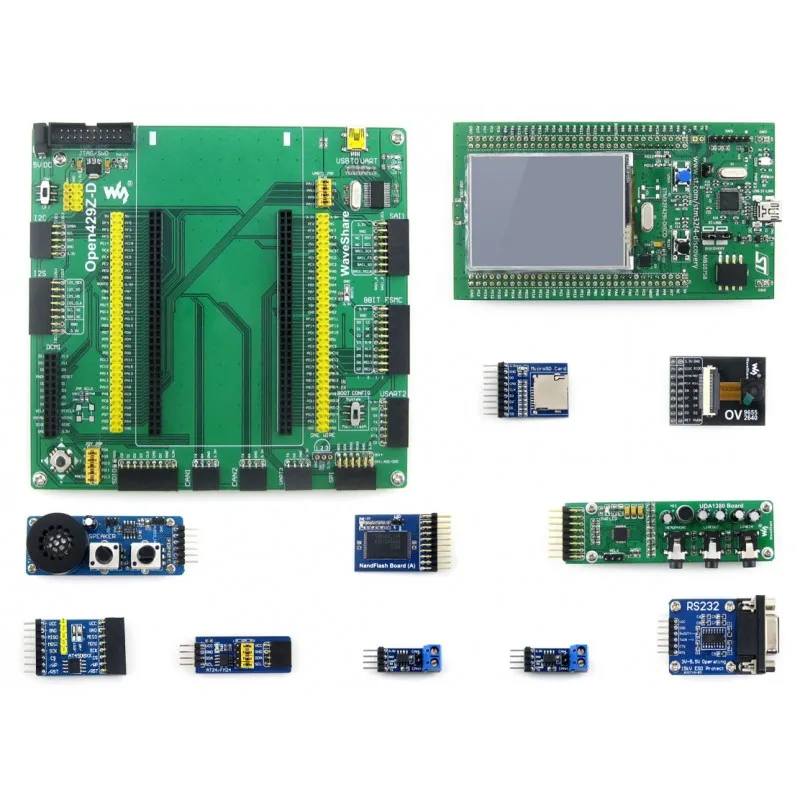

Стандартный посылка Материнская плата Open429Z-D x 1 4-контактный 2 в упаковке x 1 Кабель питания USB x 1 CD-диск с программным обеспечением-1 шт. -1 шт. 2 3 4 Аксессуар Панели посылка 32F429IDISCOVERY x 1 UDA1380 доска х 1 Аналоговая тестовая плата x 1 Плата для хранения Micro SD x 1 OV2640 плата камеры x 1 Плата NandFlash (A) x 1 SN65HVD230 можете сесть на 2 шт. x 1 FM24CLXX Фрам доска x 1 AT45DBXX DataFlash Board x 1 RS232 доска х 1 Usb-разъем типа A для мини-кабеля типа B x 1 Кабель с разъемом «Папа-мама» x 1 -1 шт. 2 3 4 5 6 7 8 9 10 11 12
