Описание макетной платы

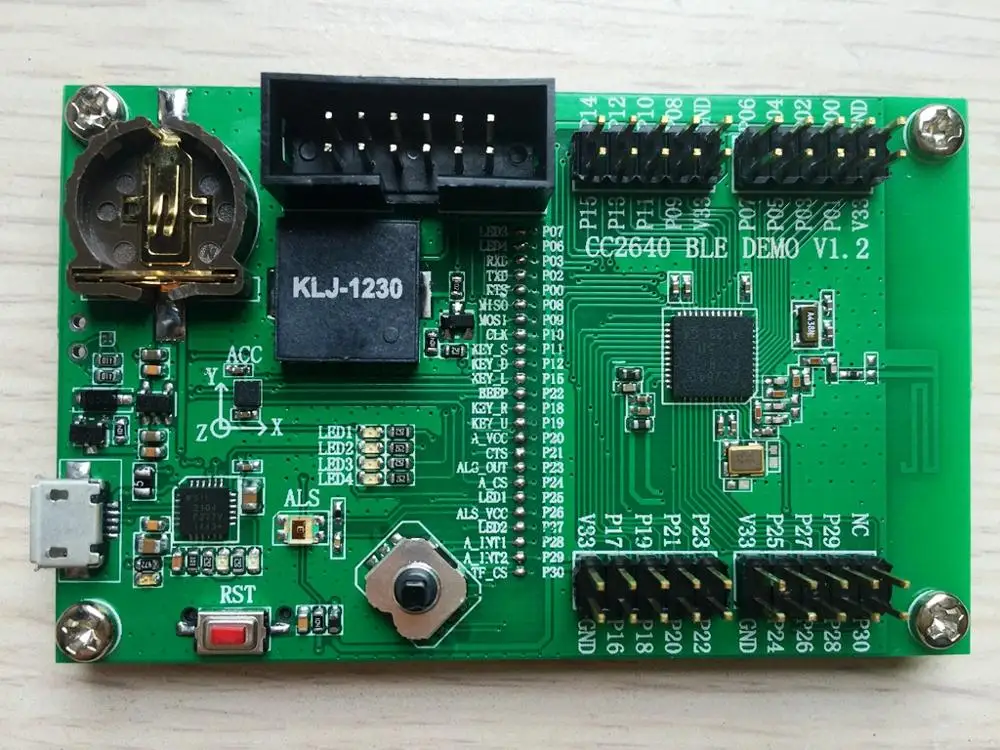

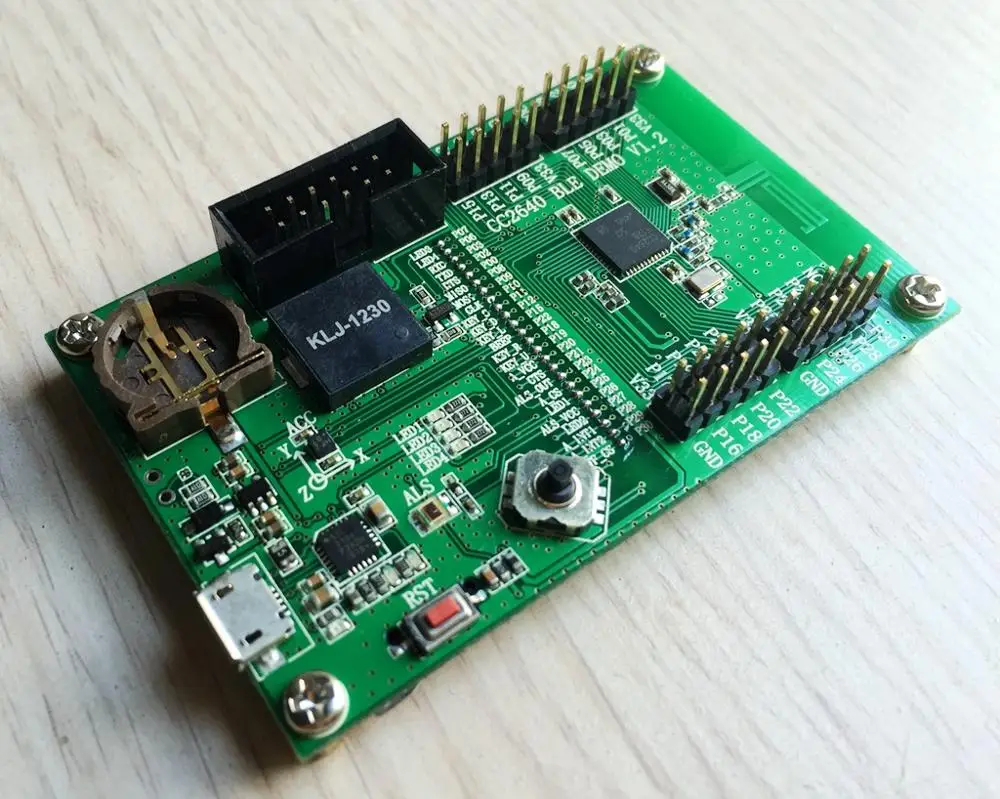

Это развитиеПлата является компактной версией CC2650DK, встроенный чип CC2640, содержит все периферийные устройства CC2650DK, в том числе:

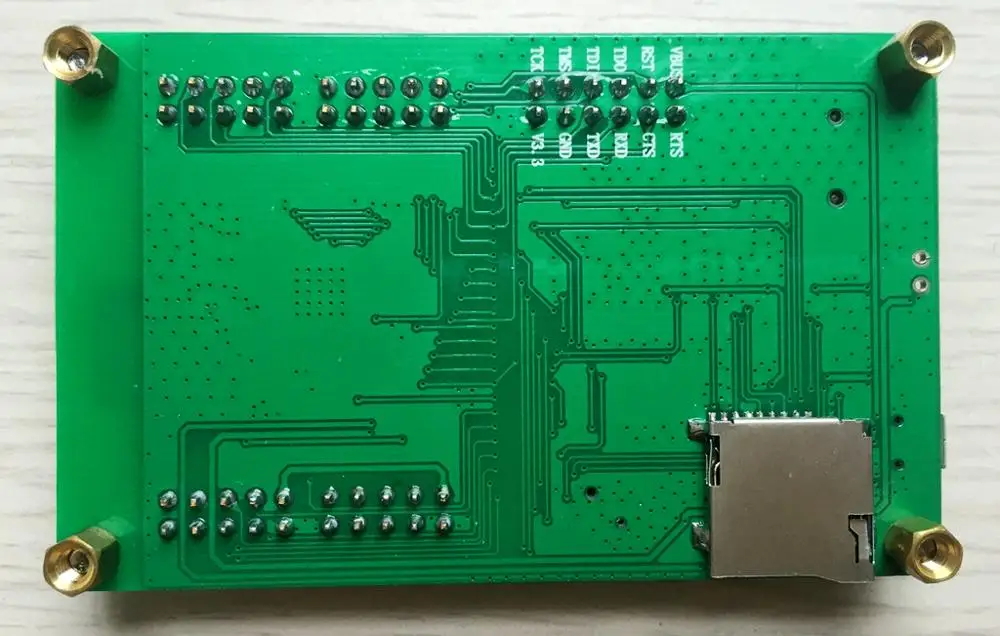

Эта макетная плата-единственная совместимая версия набора CC2650, разъем полностью совместим с официальным SmarRF06EB, может заменить чип CC262026302650. Подробная информация о официальной макетной плате: ti.com/tool/cc2650dkдизайн порта ввода-вывода не только для вывода или проектирования нескольких периферийных интерфейсов, встроенный трехосный акселерометр BAM250 (E/EF), высокоточный датчик интенсивности светильник для SFH5711, совместим с официальным. Измените оригинальные независимые Пять клавиш для пяти клавиш, в то время как установка пьезоэлектрического зуммера низкой мощности, встроенного интерфейса батареи и схемы автоматического импульсного источника питания, приоритетное использование внешнего источника питания. Интерфейс TF-карты SPI в нижней плате, все, связанные с периферийными устройствами чипа, может быть отключен, чтобы мы могли вернуть плату датчика.

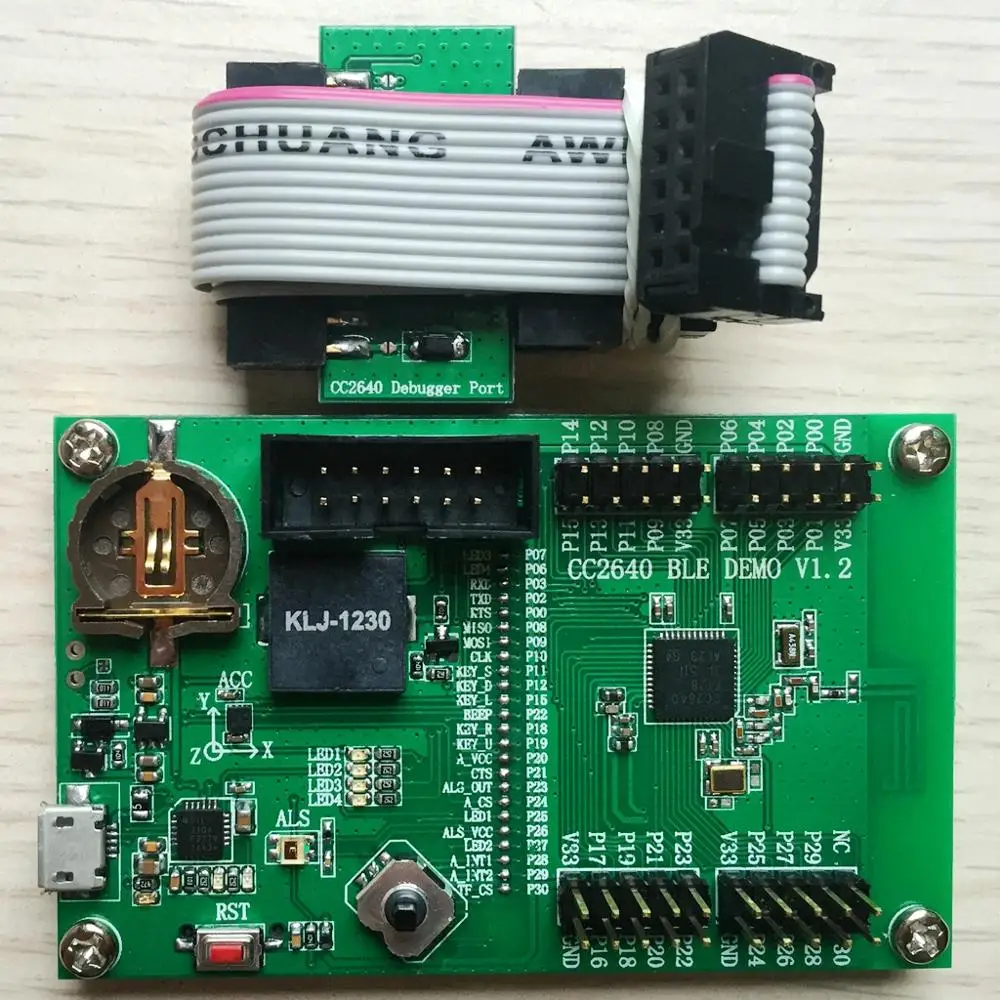

Макетная плата XDS100V3 JLINK для отладки или отладки, если вы беспокоитесь о проблеме имитации JLINK (мы предоставляем ключ для входа в настройку загрузчика, встроенный порт Flash программатора 2 чип стереть, чтобы избежать ненормальной имитации чипа, мы не можем купить) XDS100V3 и бесплатную стандартную плату адаптера JLINK по умолчанию.

XDS100V3-Это официальная Рекомендуемая имитация загрузки с официальным программным обеспечением, таким как: SmartRF Studio 7, Flash ПРОГРАММАТОР 2 и т. д., но скорость загрузки немного медленная.

JLINK-это недорогая программа для загрузки симуляторов, Текущий тест V8, V9 может отлавливать, скорость загрузки. Но из-за причины обновления SDK, потребность определенного набора может использоваться в обычном режиме. В то же время, обновление SDK также может иметь проблемы, рекомендуется, если использование JLINK, не Обновите SDK и так далее, после того, как мы подтвердим обновление.

Благодаря нашему неустанному усилию, и, наконец, найти, что плата CC2650DK полностью совместима с ЖК-экраном, при этом убедившись, что посылка разрешения 126x64, размер ЖК-дисплея меньше, удобнее носить с собой.

Эта ссылка является ценой одной макетной платы, если вам нужно увеличить ЖК-дисплей и XDS100V3, пожалуйста, пройдите по ссылке:

Item.taobao.com/item.htm?spm=0.0.0.0.s7L4Cr&id=521422836171

На моделировании 2,01 SDK с помощью загрузки JLINK

Проблема:TI SDK обновляется до 2,01, если использование имитации JLINK или загрузка происходит один раз, микросхема больше не сможет скачать имитацию. После отладки мы обнаружили, что чип не блокирован, но сброс чипа JLINK отличается, конечно же, это также проблема после обновления 2,01, 2 не будет иметь эту проблему. Потому что 2,01 пар сброса чипа для других настроек.

Разрешен

Мы предлагаем два способа, чтобы мы могли продолжать использовать модель JLINK CC2640, не нужно покупать еще один XDS100V3, но один из этих шагов должен быть установлен в среде разработки, другой шаг должен быть установлен в каждом проекте, но довольно просто.

Шаг 1: Увеличьте кнопку, чтобы войти в загрузчик, Использование встроенного последовательного USB-порта или другого универсального последовательного порта TTL может быть подключено к флэш-программатору 2 для отрезки и других сопутствующих действий. Этот шаг является последним средством, предусмотренным исключением, эта операция в среде развития будет создана лишь один раз, все проекты могут быть выполнены.

Шаг 2: измените настройки библиотеки 2,01, этот шаг необходимо выполнить в каждом проекте, но через 10 секунд! Если проект не изменит успешную загрузку имитации, можно использовать для настройки шага, чтобы стереть чип для восстановления.

Использование симуляции JLINK для загрузки быстрее, чем XDS100V3, это не точка, основная причина заключается в том, чтобы полностью использовать симулятор, уменьшить стоимость обучения, конечно, лучше всего иметь XDS100V3, так что какие проблемы не нужно беспокоиться!

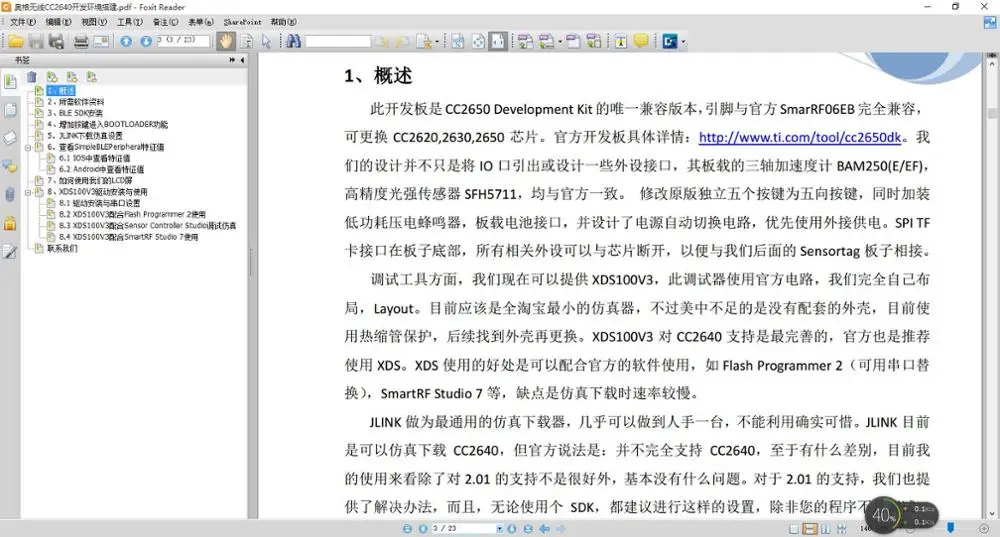

Информация, которую мы предоставляем

Для упрощения использования мы перевозили Bluetooth с низким энергопотреблением SimpleLink
Руководство разработчика беспроводного микроконтроллера CC2640 «s» в дополнение к 9, 11, контенту страницы 12 и текстовому приложению, эти руководства можно использовать в качестве руководства, чтобы найти следующее, мы также рассмотрим перевод полного программного обеспечения.

Мы даем первый Bluetooth стандартная спецификация для BLE с переводом, главным образом это Стандартный объем 6-ядерный Системы посылка [с низким энергопотреблением регулятор громкости] парта и PARTB, т. е нижняя часть Bluetooth BLE в основном занимается: определением физического канала PARTA, частичных требований Jing Zhenpin (Этот слой и ключ TI BLE с лучшим пониманием) PARTB:, определение ролевой части, определение воздушного пакета, протокол воздушного интерфейса и протокол управления слоем LL. В то же время также будут предоставлены зазоры и послойный перевод, связанный с BLE! Мы будем следовать за списками учебных документов, как определить услугу, функцию. И почему так? Наша цель-сделать так, чтобы программа и стандарт соответствовали друг другу, чтобы реализации была найдена в стандарте. Дайте всем знать, почему.

Кроме того, процесс установки TI SDK, так как компьютер отличается, могут возникнуть некоторые проблемы, и даже не может сформироваться, мы предоставляем условия для создания учебного пособия, как можно дальше, чтобы каждый в процессе строительства окружающей среды был меньше деформаций.

В дополнение к приведенной выше общей информации мы также работаем с платой разработки CC2640, чтобы написать соответствующие руководства, как использовать периферийные устройства.Поскольку чип CC2640 Новый, мы просто связываемся, мы будем записывать процесс стандартных функций, спецификацию для нового SDK, нам нужно как найти функцию, начиная с того места, будет использоваться система конфигурации (SDK), определение технической ручной регистрации и основная периферийная функция, Вместо того, чтобы снова и снова написать, напишите Документ «rote».Мы надеемся, что наша система служит методом обучения, а не для изучения результатов!

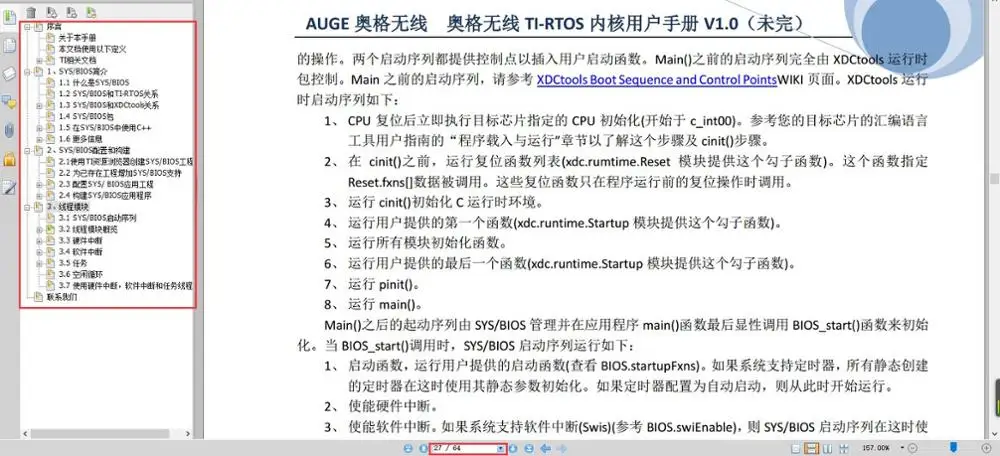

TI-перевод ядра RTOS (перевод на главу 7)

С помощью документации можно узнать больше об архитектуре программного обеспечения SDK.Это чипы Wi-Fi CC3200 с использованием ядра, цель перевода-подготовиться к последующему поколению мы играем с Wi-Fi.

1IOLEDClockLEDSDK

2 ШИМPwmпроксикситtag0x00, 0X01,0X02

Операция UART: внедрение блокировки приема, приема вызова, обычной функциональности прост. Но главное-представить всю структуру конфигурации SDK, через которую вы можете увидеть, какие являются основными периферийными драйверами, которые являются драйверами инкапсуляции RTOS и т. Д.

4SPIBMA250KeyFobKeyFobMultitoolSensorTag APP

5ADCПолучение SFH5711 с последовательного порта и ЖК-дисплея, использование внутреннего контроллера датчика, обучение работе в студии, имитация и простое программирование. Максимальное значение этого рутина-это создание датчика-контроллера для создания проекта, имитации, отладки и программирования, но необходимо сотрудничать с использованием XDS.

6. ANCS рутины, переработанные оригинальные ошибки: телефоны bluetooth отключены и плата разработки отключается, а затем открывается подключение и плата разработки bluetooth, после успеха связывания уведомление не может принимать звонки, предоставьте документацию по.

7, BLE в рутины UART, был отлажен, подготавливает документы.

Ведущий и ведомый одновременно, 8, многофункциональный рутинный bluetooth 4,1, последние функции, отладки, готовятся документы.

9. Другие текущие показатели!

Мы должны сделать это позже

Наша плата расширения сильна, мы предоставим следующую пластину адаптера датчика, Шмель отключается, просто нужно подключить плату к нашей плате, может быть макетной платой датчика.В то же время мы предоставим официальный код ANCS, master-slave и последовательный пароль и перевод документа одновременно.

Предоставляет больше стандартных данных, учит рыб и не просто предоставляет вам результат.

Техническая поддержка: не гарантирует идеальный продукт, но мы будем обслуживать вас наилучшим образом. После покупки платы разработки добавьте номер купона: 260338180, наш сервис для вас, магазин «CC2640», присоединяйтесь к группам, поделитесь материалом платы разработки QN9020!

Обзор данных

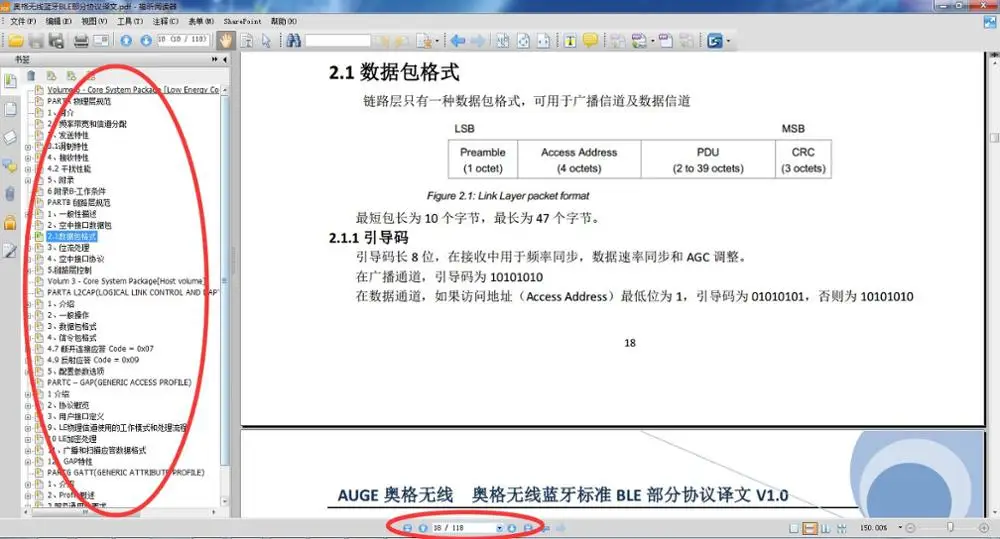

Стандартный перевод по Bluetooth на 118 страниц, Полный Воспроизведение, с базового старта вы не найдете чип bluetooth, а Протокол bluetooth!
