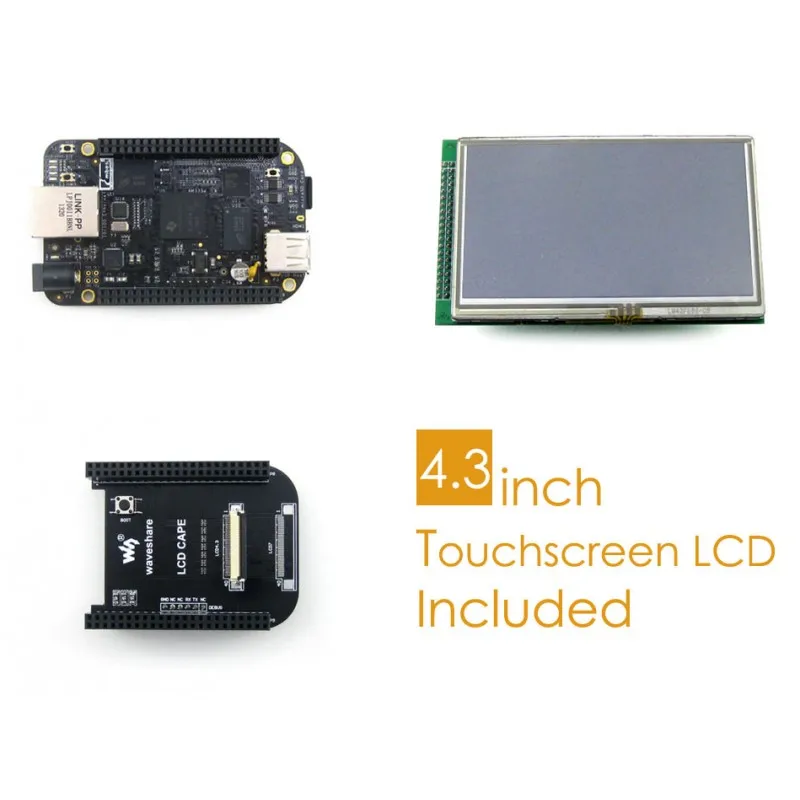

Макетная плата BeagleBone Black Rev C 512 Мб DDR3 4 ГБ 8 бит eMMC 1 ГГц ARM с ЖК-экраном 3 дюйма





























BB Черный/BeagleBone черный, разработка/оценка посылка C

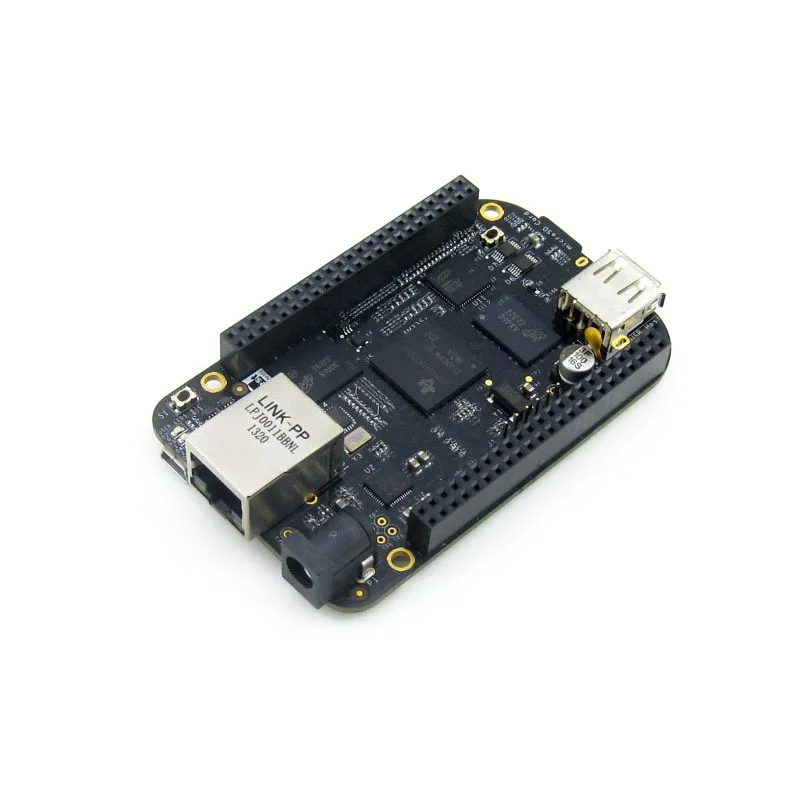

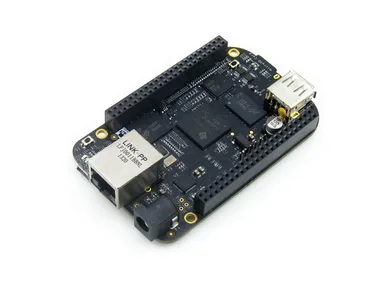

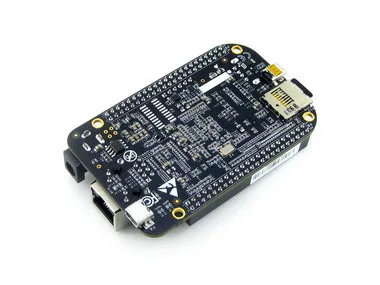

Обзор

BeagleBone Black-это платформа для развития, поддерживаемая MSRP, для разработчиков и любителей. Загрузите Linux в течение 10 секунд, и получите развитие менее чем за 5 минут с помощью только одного USB-кабеля.

---

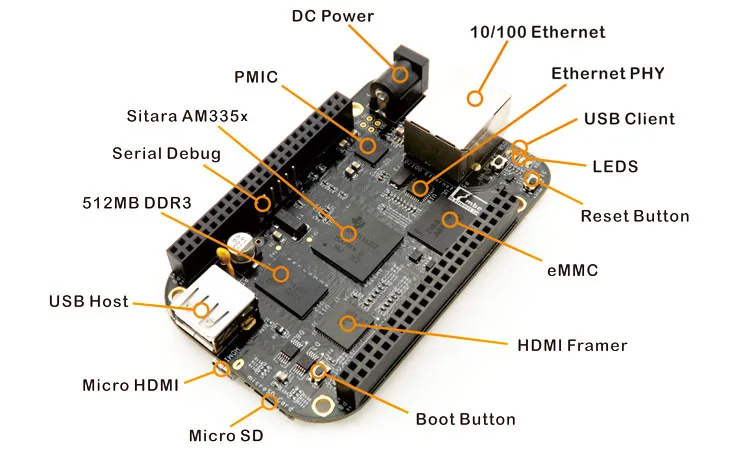

Особенности

Процессор:TI Sitara AM335x, 1 ГГц, 2000 MIPS 1 ГГц ARM® Cortex®-A8 SGX530 Графика двигателя Программируемая подсистема блока в реальном времени Память SDRAM: 512 Мб DDR3L 800 МГц Встраиваемая мультимедийная карта памяти флэш-памяти: Rev B: 2 Гб (Снято с производства) Rev C: 4 Гб (по состоянию на год) Разъем SD/MMC для microSD Мощность управления: TPS65217CPMIC используется вместе с отдельным LDO, чтобы обеспечить питание системы Отладки Поддержка: Спецзаказу 20-контактный разъем CTI JTAG, последовательный заголовок Источники питания Mini USB или DC разъем Внешний ток 5 в пост. Тока через расширительный разъем Подключение Высокоскоростной клиентский порт USB 2,0: доступ к USB0, клиентский режим через miniUSB Высокоскоростной хост-порт USB 2,0: доступ к USB1, разъем типа A, 500 мА LS/FS/HS Серийный Порты и разъёмы: UART0 доступ через 6 pin 3,3 V TTL заголовок. Заголовок заполняется 10/100M Ethernet (RJ45) Вход/выход пользователя Кнопка сброса Кнопка загрузки Мощность кнопка Светодиодный индикатор питания 4 пользовательских настраиваемых светодиода Видео/аудио интерфейсы Интерфейс HDMI D type ЖК-дисплей интерфейс Стерео аудио через интерфейс HDMI Расширение интерфейсов ЖК, UART, eMMC ADC, I2C, SPI, PWM Операционной Мощность:5V ~ 0.35A Доска Размеры:3,4 "x 2,1»

---

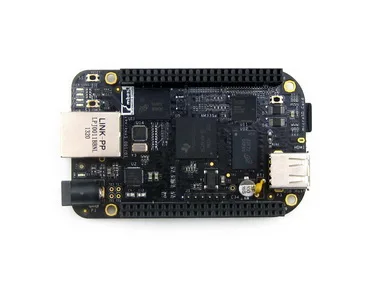

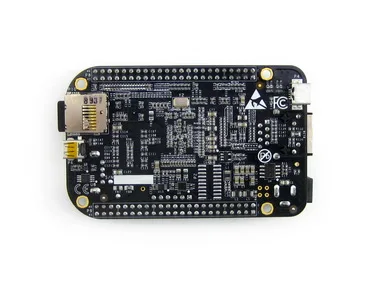

Фото

---

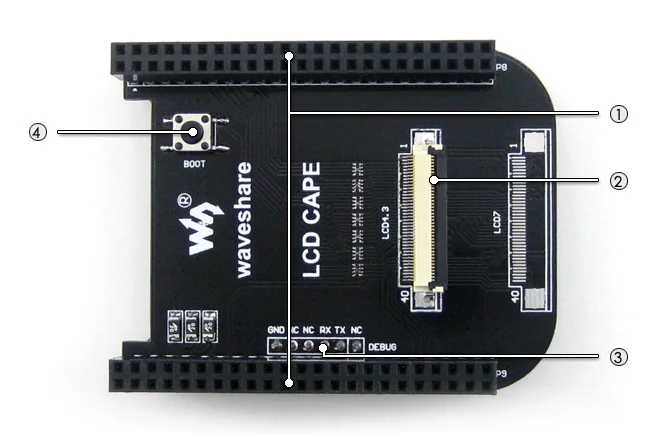

What's на ЖК-дисплей накидка (4,3 дюйма)

BB_BLACK разъем:Для подключения BB Black 4,3 дюймов ЖК-дисплей интерфейс:Для подключения 4,3 дюйм резистивный сенсорный экран ЖК-дисплей Интерфейс отладки:Черный интерфейс отлаживания BB, для подключения последовательных модулей Кнопка выбора загрузки:Загрузка с tf-карты

---

ЖК-дисплей накидка (4,3 дюйма) Фото

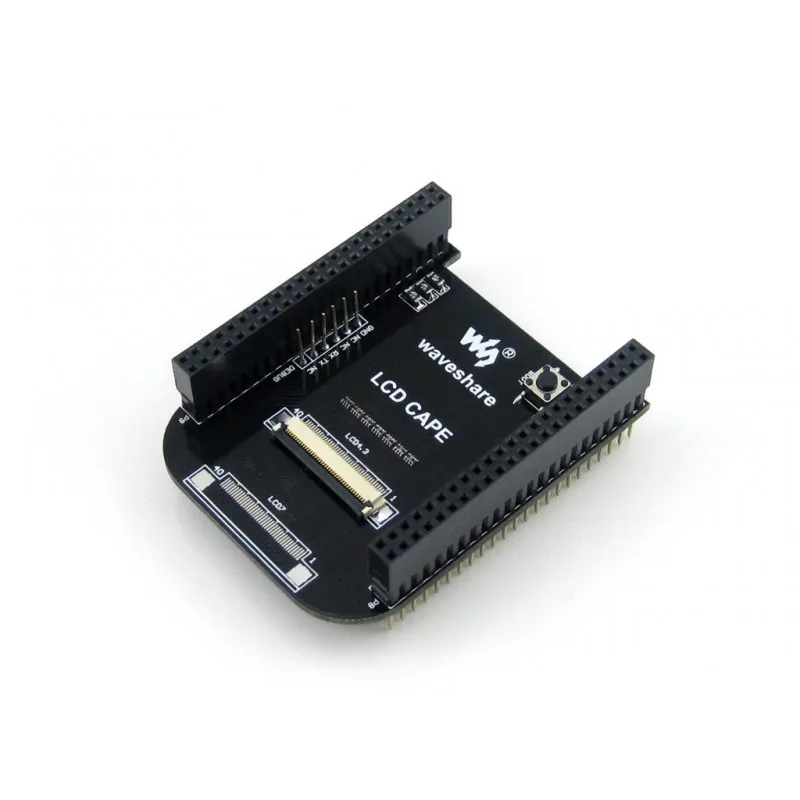

ЖК-дисплей накидка (4,3 дюйма) BB Черный расширения накидка
ЖК-дисплей накидка (4,3 дюйма) BB Черный расширения накидка (вид сзади)
ЖК-дисплей накидка (4,3 дюйма) BB Черный расширения накидка
Подключения с BB черно-4,3 дюймов ЖК-дисплей

---

ЖК-дисплей накидка (4,3 дюйма) разработка ресурсов Типы данных Описание продукта: Скачать Документация Руководство пользователя Перенос драйвера Перенос ядро Porting mjpg-streamer Тесты код XXX_CAPE_Angstrom_API.7z Исходный код Исходный код прайс-лист Программное обеспечение Список программного обеспечения



Типы данных Описание продукта: Скачать Схемы ЖК-дисплей CAPE.pdf Изображение Angstrom-Cloud9-IDE-GNOME-eglibc-ipk-v2012.12-beaglebone-2013.05.24-LCD-cape-LCD4.3-v1.1.img.7z Debian-sdcard-beaglebone-2015.02.27-LCD-cape-LCD4.3-v1.0.img.7z Debian-sdcard-beaglebone-2015.02.27-LCD-cape-LCD4.3-v2.0.img.7z

Загрузка:Www.wav eshare.com/wiki/BB_Black_Package_C

Посылка содержание

Вес:0,401 кг

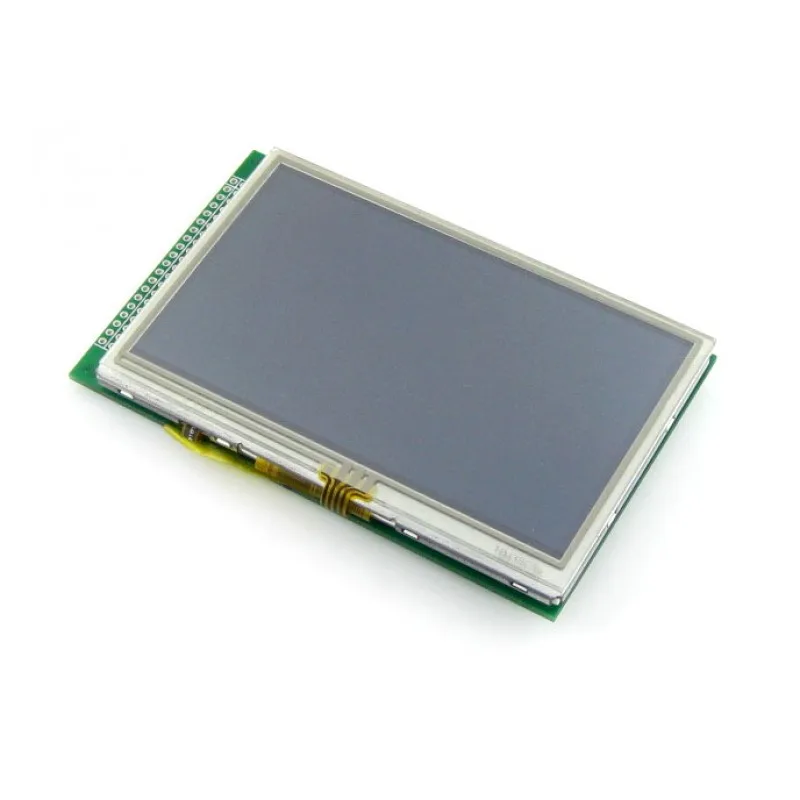

BB Черный x 1 ЖК-дисплей накидка (4,3 дюймов)-1 шт. 4,3 дюймов 480x272 сенсорный ЖК-дисплей (A) x 1 USB к TTL 4-контактный провод × 1 шт. Мощность адаптер США Стандартный 5V 2A 5,5/2,1 мм × 1 шт. USB тип A штекер в mini-B кабель x 1 40-контактный FFC 0,5 150 мм (с противоположных сторон контакта) x1 4,3 дюймов ЖК-дисплей винтов x 1 -1 шт. 2 3 4 5 6 7 8
