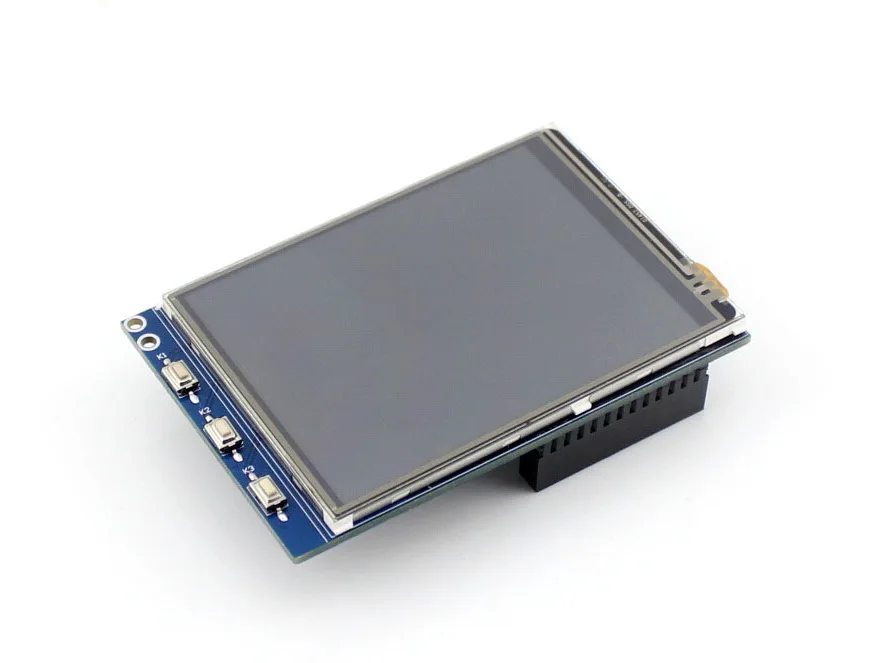

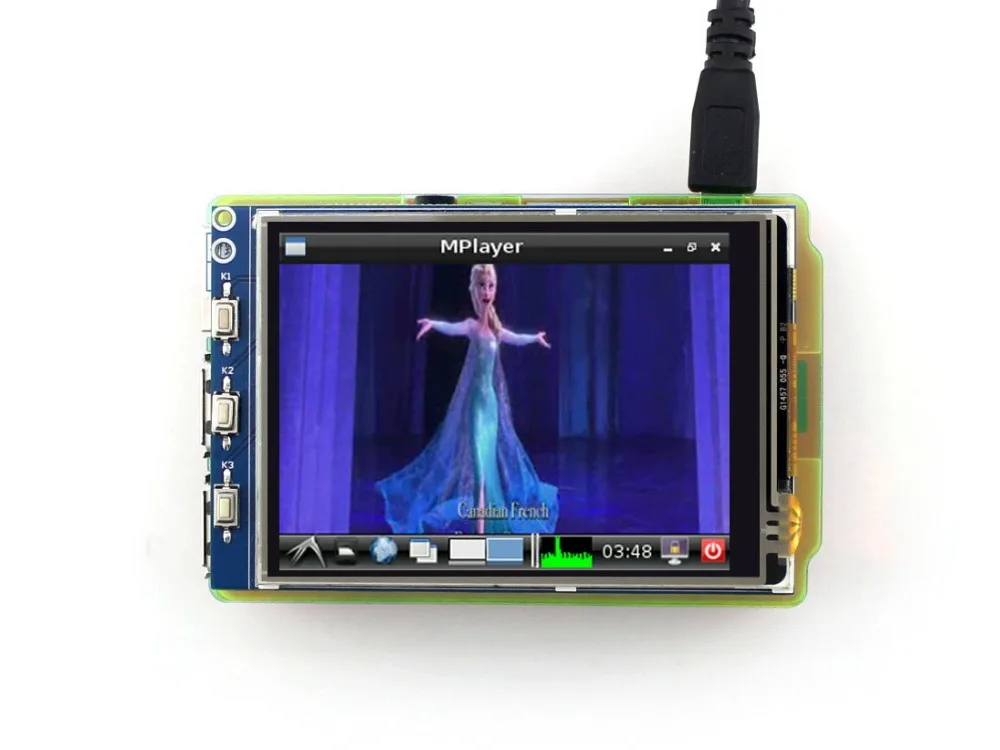

3 2-дюймовый резистивный сенсорный экран разрешение 320x240 TFT ЖК RPi LCD (B) предназначен

3 2-дюймовый резистивный сенсорный экран разрешение 320x240 TFT ЖК RPi LCD (B) предназначен

Так как рост цен на этот товар вызванный нехваткой запасов, 2,8 дюйма RPi ЖК-дисплей (A) Или 3,5 дюйма RPi ЖК-дисплей (A) Рекомендуется в качестве замены.

320x240 Аппаратное Разрешение

Резистивное сенсорное управление

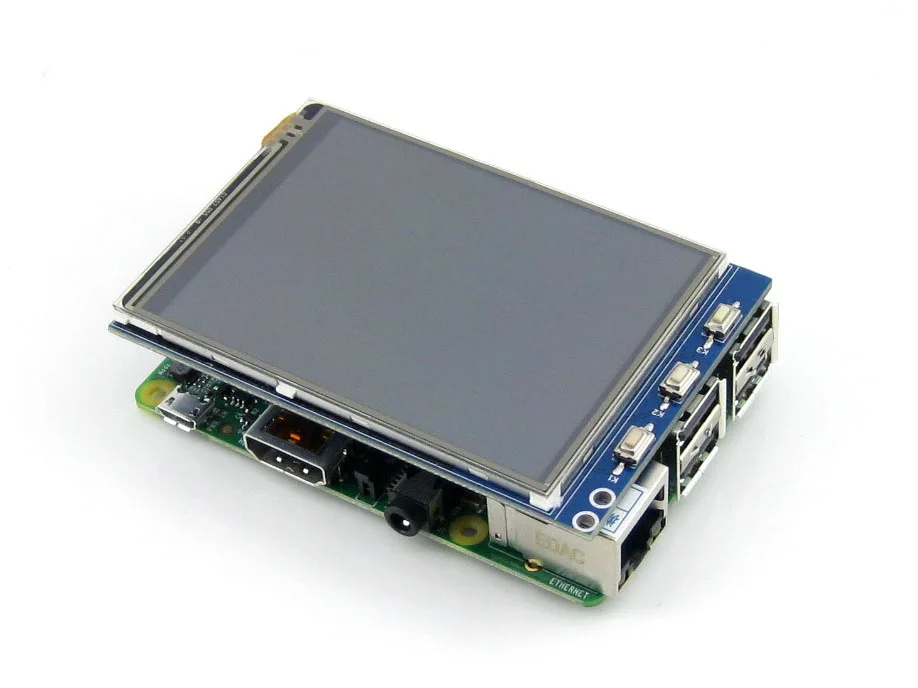

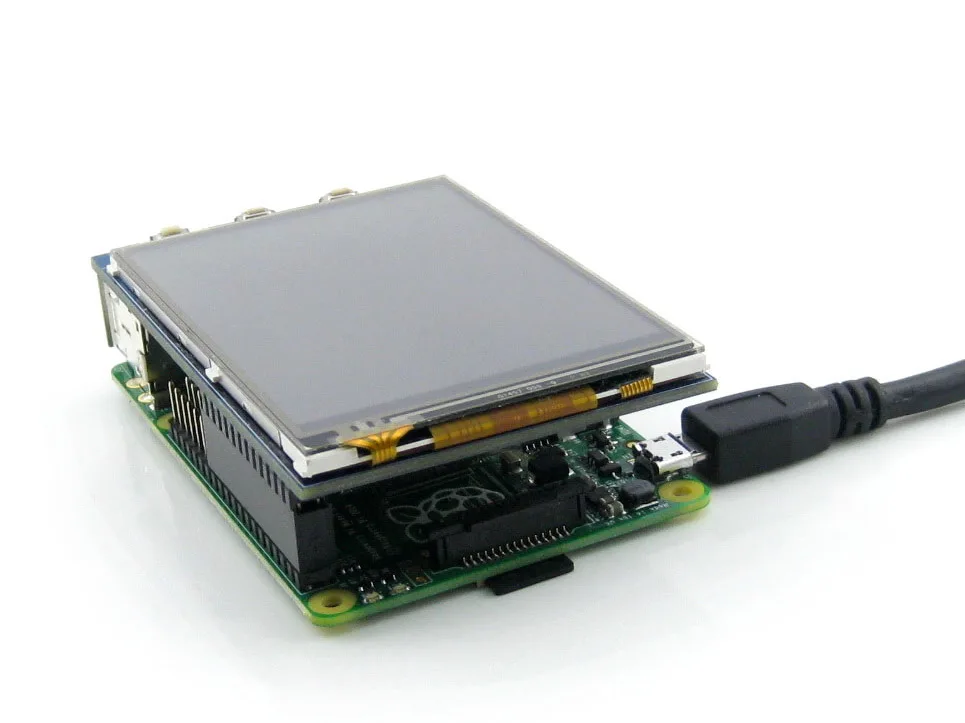

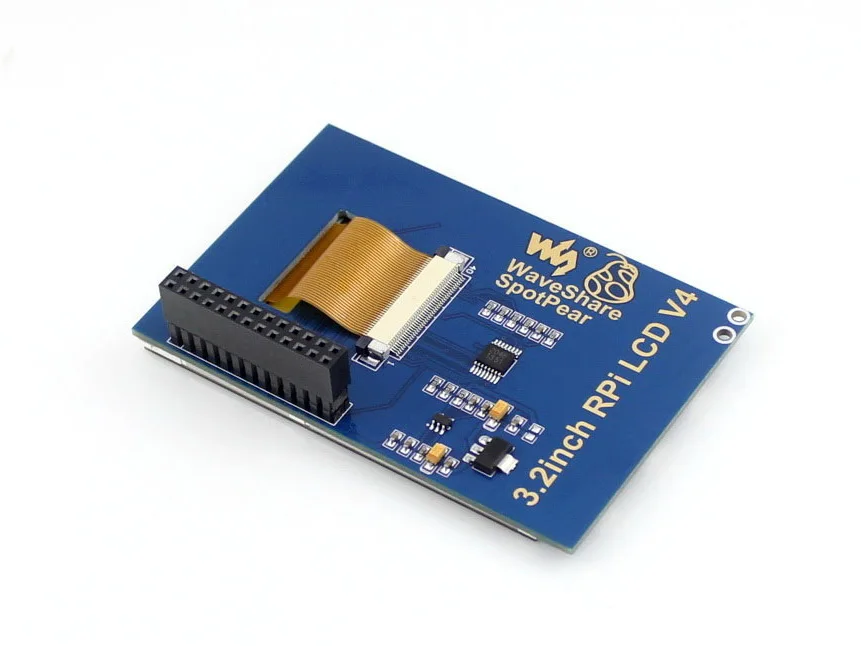

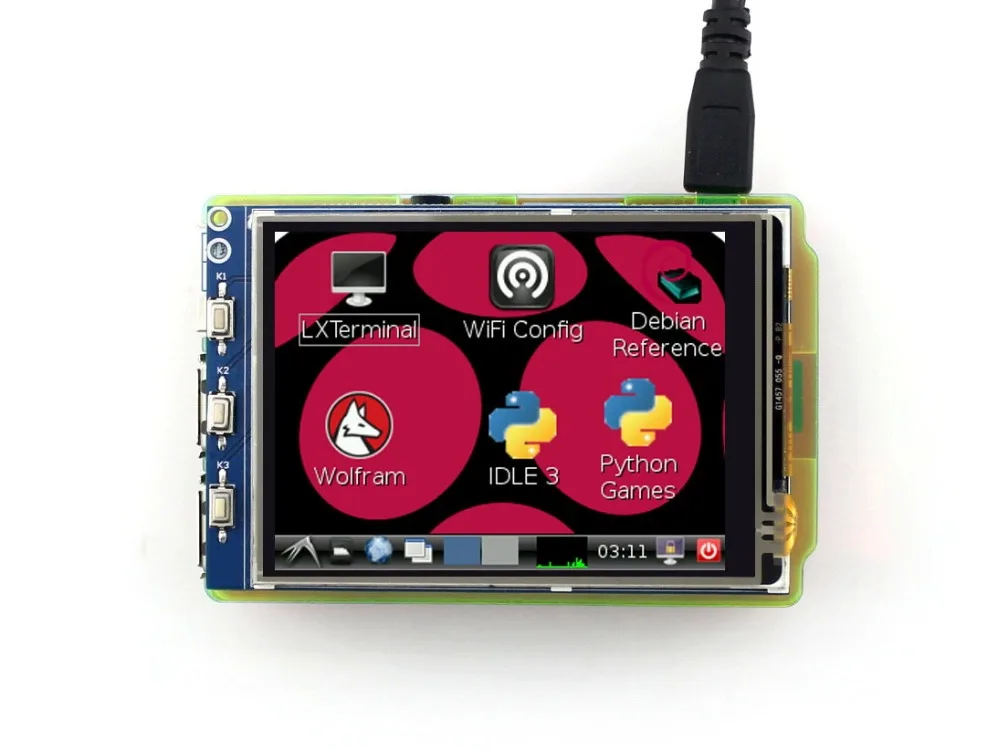

Поддерживает любые версии Raspberry Pi (непосредственно подключаемый)

Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali)

Поддерживает Драйвер программного обеспечения FBCP, позволяет настроить разрешение программного обеспечения и настроить двойной дисплей

Размер идеально подходит для Pi (Raspberry Pi B +/2B/3B/3B +)

3 клавиши пользователя

Высокое качество погружения золотое покрытие поверхности

Снимайте фотографии при прикосновении (до 17 режимов работы камеры)

Используйте программную клавиатуру (системное взаимодействие без клавиатуры/mo)

Тип ЖК-дисплея

TFT

ЖК-интерфейс

SPI

Тип сенсорного экрана

Резистивный

Контроллер сенсорного экрана

XPT2046

Цвета

65536

Подсветка

Светодиодный

Разрешение

320*240 (пиксель)

Соотношение сторон

4:3

Энергопотребление

ТБД

Ток подсветки

ТБД

Рабочая температура. (℃)

ТБД

Контактный номер.

Символ

Описание

1, 17

3,3 V

Мощность положительный (3,3 V Мощность вход)

2, 4

5 В

Положительная мощность (5 В вход питания)

3, 5, 7, 8, 10, 22

NC

NC

6, 9, 14, 20, 25

GND

Наземный

11

TP_IRQ

Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение

12

KEY1

Ключ

13

RST

Сброс

15

LCD_RS

Управление ЖК-инструкцией, Инструкция/выбор регистра данных

16

KEY2

Ключ

18

KEY3

Ключ

19

LCD_SI / TP_SI

SPI ввод данных LCD/сенсорной панели

21

TP_SO

Выход данных SPI сенсорной панели

23

LCD_SCK / TP_SCK

Часы SPI LCD/сенсорная панель

24

LCD_CS

Выбор ЖК-чипа, низкая активность

26

TP_CS

Выбор чипа сенсорной панели, низкая активность

Вики: Флуоресцентный (B)

Почему ЖК-дисплей не работает с моим Raspbian? Чтобы использовать ЖК-дисплей с официальным изображением Raspberry Pi, сначала должен быть установлен драйвер (только сенсорный интерфейс SPI). Пожалуйста, обратитесь к руководству пользователя.
Однако для первого тестирования, вы можете использовать наше изображение напрямую (если это предусмотрено). Почему ЖК-дисплей все еще не работает с Waveshare предоставленным изображением? Убедитесь, что аппаратное соединение правильно и хорошо подключается.
Убедитесь, что изображение в tf-карте правильно сожжено.
PWR будет продолжать, и действие будет мигать, когда Raspberry Pi начнет успешно, в чехол, оба светодиода будут продолжать, Возможно, что изображение было неправильно сожжено или карта TF была в плохом контакте. Какой источник питания я должен использовать? Рекомендуется использовать адаптер питания 5 В/3 А для Raspberry Pi, кроме usb-подключения, В противном случае Pi может не запускаться, потому что usb-порт ПК может не иметь достаточно мощности.
Для ЖК-дисплеев большого размера s, например, диагональ 10 дюймов или более, также требуется другой автономный адаптер питания для обеспечения питания ЖК-дисплея.

Для получения дополнительной информации, пожалуйста, проверьте страницу wiki.

Внимание: Этот продукт защищен патентом, любой, кто делает копии/выбрасывает, должен нести ответственность в соответствии с законом.

С первого поколения Raspberry Pi выпущен, Waveshare работает над проектированием, разработкой и производством различных фантастических сенсорных ЖК-дисплеев для Pi. К сожалению, на рынке есть довольно много пиратских/выбрасываемых товаров. Как правило, они являются некачественными копиями наших ранних версий оборудования и не имеют службы поддержки.

Чтобы избежать стать причиной пиратских товаров, пожалуйста, обратите внимание на следующие особенности при покупке:

(Нажмите, чтобы увеличить)

Посылка

Вес: 0,071 кг

3,2 дюйма RPi ЖК-дисплей (B)-1 шт.

Сенсорная ручка x 1

Набор винтов RPi (2 шт.) x 1

Лист быстрого запуска x1
