Параметры QFP144 LQFP144 STM32F STM32L STM32 Yamaichi IC тестовый разъем адаптер для
Описание товара

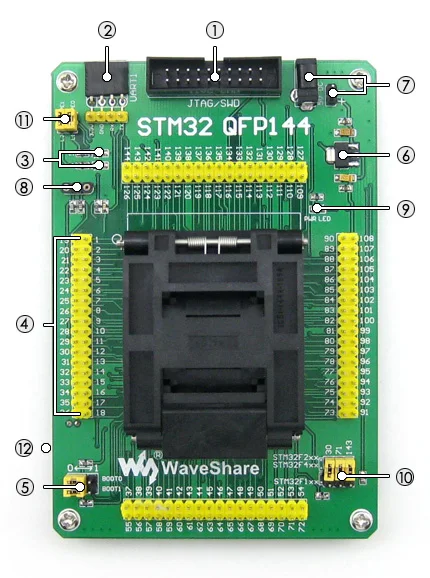

Yamaichi IC Тесты & burn-в сокете с простым Советом, специально разработан для STM32 микроконтроллер в QFP144 (0,5 мм шаг) посылка
Особенности
20-контактный разъем JTAG/SWD порт и/или 4-контактный USART1 интерфейс для программирования/тестирования
Внешний Кристалл может быть подключен через бортовой разъем для системы часов
Бортовой 32,768 K кристаллический осциллятор
Два светодиодный индикатора для тестирования, которые подключаются к контактам ввода/вывода через перемычки
Все контакты MCU доступны на разъемах расширения
Штыревой разъём шаг: 2,54 мм (100mil)
Поддерживаемые устройства
![]()
Фото
![]()
![]()
![]()
![]()
![]()
![]()
![]()
Отладчик и серийные линии на картинке не включены!
JTAG/SWD разъем макет![JTAG/SWD connector layout]()
Рисунок 1).JTAG/SWD разъем макет
Режим загрузки конфигурации![STM32 boot mode configuration]()
Просмотров![]()
2 ![]()
![Announcement]()
STM32 микроконтроллер в QFP144 (0,5 мм шаг) посылка с совместимыми pinouts:
STM32F10xZ серии (STM32F103ZE, STM32F100ZC и т. Д.) STM32L1xxZ серии (STM32L151ZC, STM32L151ZD и т. Д.) Серия STM32F2xxZ (STM32F207ZG, STM32F215ZG и т. Д.) STM32F4xxZ серии (STM32F407ZG, STM32F415ZG и т. Д.)Конфиг бортовой"Выбор устройства джемперы"Согласно запрограммированию устройства.
Контур и размеры
Фото
Отладчик и серийные линии на картинке не включены!

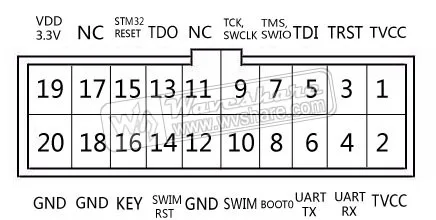

JTAG/SWD разъем макет
В STM32-QFP144 есть JTAG/SWD заголовки для подключения программиста. Схема подключения показана на рис. 1 ниже.
Рисунок 1).JTAG/SWD разъем макет

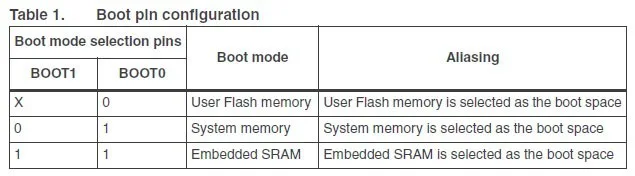

Режим загрузки конфигурации
В зависимости от конфигурации использованного штифта флэш-память, системная память или SRAM выбирается в качестве загрузочного пространства, как показано в таблице 1 ниже.
Просмотров
Развития ресурсы:Схема и т. д.
Вики:Www.wav eshare.com/wiki/STM32-QFP144
Вес:0,128 кг
STM32-QFP144 × 1 шт. Кабель питания USB × 1 -1 шт.
