Макетная плата AVR, предназначенная для ATMEL mega AVR, имеет MCU ATmega128 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

OpenM128-это макетная плата AVR, оснащенная устройством ATmega128, как микроконтроллер. Он поддерживает расширение с помощью различных дополнительных досок аксессуаров для определенного применения. Модульный и открытый дизайн делает его идеальным для запуска разработки приложения с микроконтроллером AVR.

---

Что на плате

ATmega128A-AU:Высокопроизводительный AVR MCU, который отличается: Ядро:AVR 8 бит RISC Рабочая частота:16 МГц макс Операционной Напряжение:2,7-5,5 V Посылка:TQFP64 I/Os:53 Память:128 Кб Flash, 4 КБ SRAM, 4 КБ EEPROM Связь интерфейсы:1 x SPI, 1 x TWI (I2C), 2 x USART, 8 x PWM, 8 x ADC Исправление/программирование:Джтаг/ISP AMS1117-3.3:3,3 V регулятор напряжения Мощность переключатель Мощность индикатор Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы Ключи пользователя:Для проверки ввода/вывода и/или контроля программ Джойстик:Пять положений Кнопка сброса Кварцевого осциллятора:7,3728 м и 32,768 к Регулируемый резисторДля контрастной регулировки LCD12864 16 Интерфейс I/Os:Для подключения аксессуаров, плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный, и т. Д. Интерфейс 8 I/Os | 8-битный интерфейс AD Для подключения досок аксессуаров, с помощью управления I/O, например, 8 кнопок, двигателя и т. Д. Есть также 8-битный AD интерфейс используется для AD тестирования Интерфейс 6 I/Os | USART0 + AC + PWM3 интерфейс Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д. Для подключения аксессуаров к платам, которые используют интерфейс PWM, также поддерживает Аналоговое сравнить через интерфейс переменного тока Интерфейс SPI + PWM0 + T/C Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д.
Интерфейс SPI включает дополнительные шпильки I/O (PWM, T/C как обычный I/O), которые могут использоваться в качестве управляющих штифтов Для подключения досок аксессуаров, которые используют интерфейс PWM, также поддерживает подсчет частоты через интерфейс T/C I2C + PWM0/1 интерфейс Для подключения периферийных устройств I2C, таких как расширитель I/O (PCF8574), EEPROM (AT24Cxx) и т. д.
Интерфейс I2C включает в себя дополнительные I/O булавки (PWM как стандартный I/O), которые могут использоваться в качестве управляющих штифтов Для подключения досок аксессуаров, которые используют интерфейс PWM USART1 интерфейс:Для подключения периферийных устройств USART, таких как RS232, RS485, USB к UART и т. д. 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control Графический матричный ЖК-интерфейс:Для подключения точечная матрица ЖК-дисплей, как, например, ЖК-дисплей 12864 (3,3 V с синей подсветкой) Разъем постоянного тока 5 В Изготовленные на заказ с украшением в виде кристаллов разъем Входная/Выходная мощность VCC:Обычно используется для выхода источника питания, и/или для использования с другой платой применения MCU контактный разъем:Все булавки MCU доступны для Расширительных разъемов для дальнейшего расширения ISP6 интерфейс:Для программирования ISP10 интерфейс:Для программирования JTAG интерфейс:Для программирования/доводки Светодиоды джемпер Ключи пользователя джемпер Джойстик джемпер Джемпер PS/2 ЖК-дисплей Перемычка выбора Короткая перемычка, чтобы использовать матричный ЖК-экран Откройте перемычку, чтобы использовать многоцветный ЖК-экран VCC Перемычка выбора С украшением в виде кристаллов Перемычка выбора

Для джемпер 28-31:

Короткая перемычка для подключения к I/Os, используемая в коде примера; Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода.



---

Фото

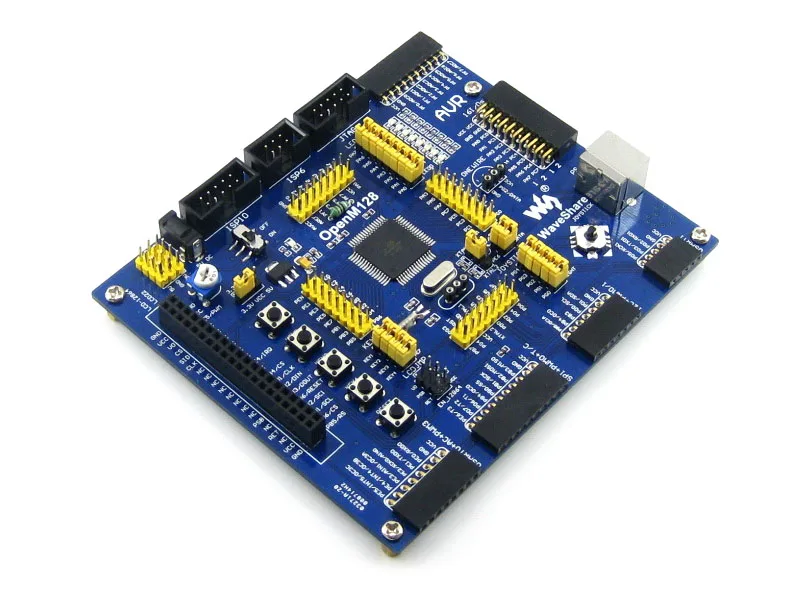

OpenM128 макетная плата
Подключение к сенсорному ЖК-экрану
Подключение к локатору
Подключение к различным периферийным устройствами
Подключение к сенсорному ЖК-экрану
Подключение к точечной матрице LCD12864
Подключение к плате RS232 через UART
Подключение к материнской плате USB UART через UART
Подключение к USB плата FIFO через интерфейс 16 I/Os
Подключение к 8-SEG светодиодный через интерфейс 16 I/Os
8 кнопок на интерфейсе 8 I/Os
Клавиатура AD на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к плате RTC через I2C
Дополнительный модуль Multi I2C, соединенный с шиной I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
OpenM128 не интегрирует какую-либо функцию настройки, необходим локатор.
Дополнительные платы на фото не включены в стандартный посылка OpenM128.

---

Интерфейсы для гайки/программирования

На изображениях, приведённых ниже, показаны криограммы JTAG, ISP10, ISP6

Рисунок 1).10-контактный JTAG заголовок
На рисунке 2.10-контактный ISP заголовок
Рисунок 3.6-pin ISP заголовок

---

Посылка содержание

Вес:0,128 кг

Макетная плата OpenM128 x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 -1 шт. 2 3 4
