Оригинальный Atmel-ICE программист Atmel SAM и AVR USB отладчик эмулятор поддерживает JTAG SWD

Мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel SAM и AVR Обзор

Atmel-ICE-мощный инструмент разработки для отладки и программирования Atmel ARM® Cortex®-M на базе микроконтроллеров Atmel SAM и AVR® с возможностью отладки на чипе.

Ключ Особенности Поддерживает интерфейсы JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE Полная отладка исходного уровня в студии Atmel Поддерживает все встроенные аппаратные точки останова в целевом микроконтроллере (количество зависит от модуля OCD в мишени) До 128 точек останова программного обеспечения 1,62 до 5,5 В целевой эксплуатации Питание от порта USB Обеспечивает Оба разъема отладки ARM Cortex (10-pin) pin-out и AVR разъем JTAG pin-out Поддерживаемое программное обеспечение Идеально поддерживает Atmel Studio 6,2 или более высокую версию Непосредственно поддерживает ICC8AVR или более высокую версию Поддерживает программирование шестигранных файлов, генерируемых ICCAVR, CVAVR, IAR и т. д. Поддерживаемые устройства Программирования и на-чипе отладку всех Atmel AVR 32-бит MCUs на как JTAG и провод интерфейсы Программирование и отладка на чипах всех устройств семейства Atmel AVR XMEGA® как на интерфейсах JTAG, так и PDI с 2 проводами JTAG и SPI программирования и отладку всех Atmel AVR 8-бит MCUs с окр поддержка на любом JTAG или debugWIRE интерфейсы Программирование и отладка всех интерфейсов Atmel SAM ARM Cortex-M на базе MCUs как на SWD, так и на JTAG Программирования все Atmel tinyAVR® 8-бит MCUs с поддержкой TPI интерфейс

Для получения более подробной информации, пожалуйста, посетите

Технические характеристики Интерфейс напряжения 1,62 В ~ 5,5 В JTAG часы 32 кГц ~ 7,5 мГц PDI часы 32 кГц ~ 7,5 мГц DebugWIRE скорость передачи данных 4 kbit/s ~ 0,5 Мбит/с Провод скорость передачи данных 7,5 кбит/с ~ 7 Мбит/с SPI часы 8 кГц ~ 5 мГц SWD часы 32 кГц ~ 2 мГц Интерфейс связи с ПК USB 2,0 high speed Физические интерфейсы

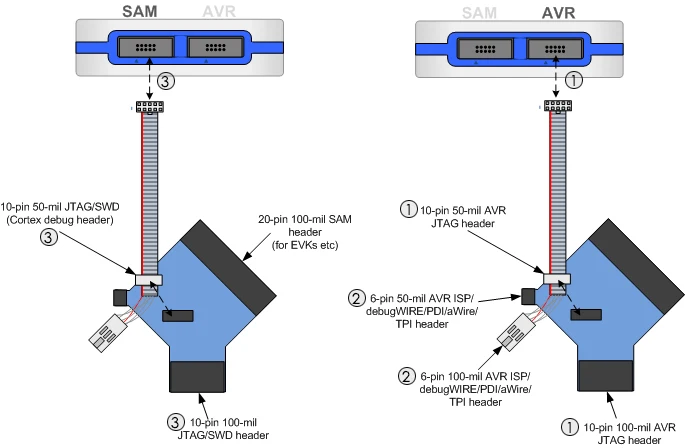

Варианты подключения Atmel-ICE

Примечание: При подключении платы адаптера к цели, пожалуйста, обратите внимание на штырь 1 (указанный белым пятном или квадратной припой).

1. 10-pin AVR JTAG заголовок

2. 6-pin AVR ISP/debugWIRE/PDI/провод/TPI заголовок

SPI/debugWIRE
PDI
Провод
TPI

10-pin AVR ISP заголовок также доступна через наш очень Бесплатная 6-контактный до 10-pin ISP кабель

3. 10-pin SAM JTAG/SWD заголовка

Ресурсов развития

Wiki:Www.waveshare.com/wiki/Atmel-ICE

Посылка содержание

Вес:0,016 кг

Блок Atmel-ICE × 1 Кабель USB (1,8 м, высокая скорость, micro-B) × 1 Плата адаптера, содержащая 50 мил AVR, 100 мил AVR/SAM и 100 мил 20-pin SAM адаптеры × 1 IDC плоский кабель с 10-pin 50-mil разъем и 6-pin 100-разъем mil × 1 50-mil 10-pin mini кальмар кабель с 10x100-мил розетки × 1 6-контактный до 10-pin ISP кабель (Бесплатная аксессуар от Waveshare) × 1
